6H30 je lampica koja ima izuzetnu linearnost i delat ce izvrsno. A za ono ca ona triba ovdi izvrsit (pobudu izaznog Ge sljedila) nemoj je silovat sa nikakvim CCS-ima i slicnim bespotribnim dodacima. Najobicniji otpornik u anodi i to je to i iza druga sekcija ka sljedilo.Jedino ca ces morat malo drukcije dimenzionirat ispravljac (ako ces koristit onaj isti koji je napajal 6H23) jer 6H30 ima podosta drukcije optimalne radne tocke od 6H23.

[Zen Mod]

Barba zna da ja planiram da ostane CCS gori i da ide string od 3x4 zelenih led u katodi , da bi se dobilo oko 20mA na -6Va on navija za katodni otpor ......no , bitno da nam BB ima izbor , a on ce odluciti sta ce i kud ce ponajbolje neka proba obe fele , pa kako mu drago

[sstrsat]

Barba zna da ja planiram da ostane CCS gori i da ide string od 3x4 zelenih led u katodi , da bi se dobilo oko 20mA na -6Va on navija za katodni otpor ......no , bitno da nam BB ima izbor , a on ce odluciti sta ce i kud ce ponajbolje neka proba obe fele , pa kako mu drago

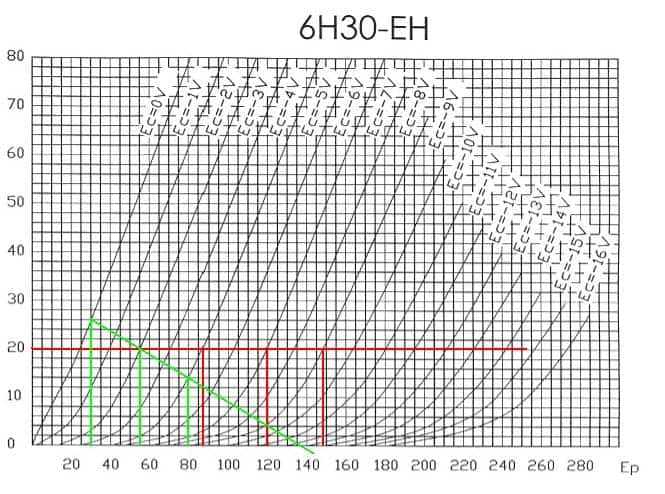

Pa i pretpostavljal san da navijanje za CCS dolazi od tebe ali da li si razmislil koju radnu tocku si mu predlozil? Ovdi doli je 6H30 graf sa ElectroHarmonix datasheeta i moren ti rec da ga se stvarne 6H30 jako lipo pridrzavaju (barem one labelirane Sovtek koje dolaze sa Tubedepota a tih san podosta koristil i nijedna ni imala znacajnijih odstupanja od ovog grafa.A u tom grafu su primjera radi ucrtani radni pravci za idealni CCS (crveni) i za najobicniji anodni otpornik od 4,16K (zeleni) i ti pravci jasno kazu ca je bolje i linearnije. A i jasno se vidi da je podrucje maksimalne linearnosti 6H30 pri nizim Uak naponima (a to znaci i pri manje negativnom biasu). Stavljanje biasa na -6V vec ju izvodi u podrucje nelinearnosti i pri tom biasu bi tribalo poc na vece anodne struje (pa automatski i na veci Uak) ca bi joj naravno itekako povecalo disipaciju.OK, ti volis CCS i ja ti siguro niman namjeru minjat ukus ali kod 6H30 je jako tesko nac razloge koji bi opravdali njegovu upotribu. Jednostavniji sklop sa samo anodnim otpornikom ce dat puno bolje rezultate. Pogotovu ca BBu triba ustvari mali izlazni swing (ispod 30Vp-p) za pobudu Ge izlaza.A ako te zabrinjava eventualna pojava struje resetke priblizavanjem biasa nuli pa si mu zato predlozil biasiranje sa -6V, nimas razloga za zabrinutost. Nikakva znacajna struja resetke se tu nece javit a ako i potece koji mikroamper njegove prakticne poslidice ce bit jednake nuli

[bata bane]

Prvo moram proveriti ako trafo u napajanju ima mogucnost za takvu izmenu na 6n30p-dp Tako da je moguce da nece ni biti prepravke jer kupovati novi trafo ne dolazi u obzir A kad pacijent bude sa otvorenom utrobom na stolu, lako cemo mu napraviti "optimalnu" varijantu

[Zen Mod]

ma volj' mu kako ce raditi

[bata bane]

Dobio sam danas specifikacije trafoa i moci ce da zadovolje malu "azdahu" strujom Jedini problem je izvod za grejanje koji je malo slabiji nego sto bi odgovaralo. Tako da ce grejanje ici zasebno sa svojim malecnim trafom.Bas sam dans dobro raspolozen

[bata bane]

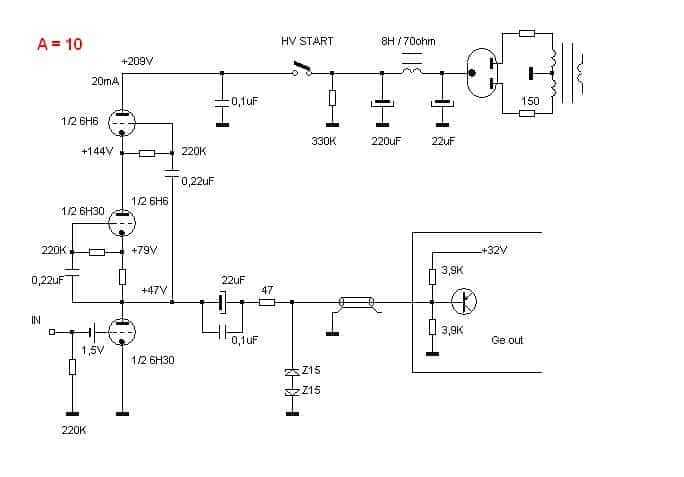

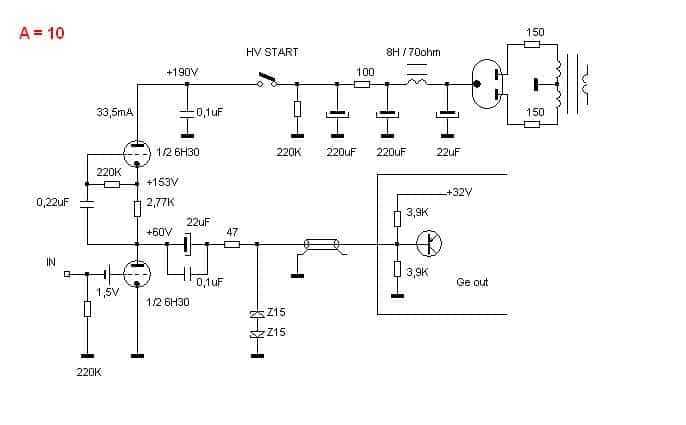

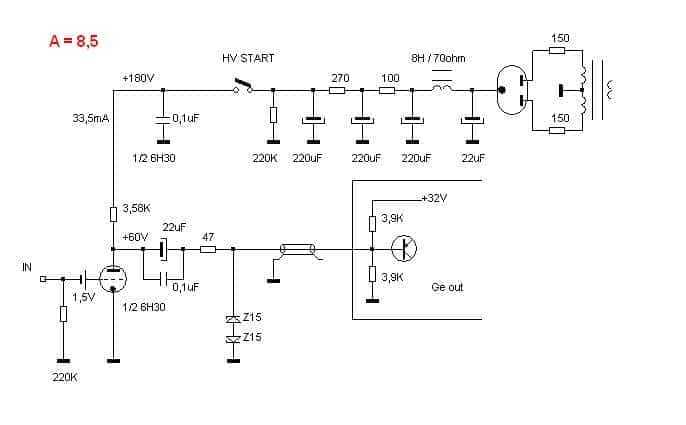

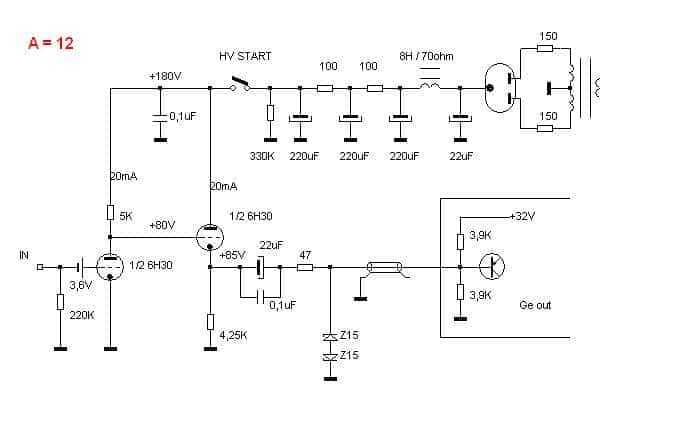

Posle duzeg razmatranja, zahvaljujuci ljubaznosti diyera na privremnom radu na moru, stigle su sheme sa mogucim varijantama za preamp sa 6n30p. Samo da napomen , za one koji nisu upoznati, da je ogranicenje bio vec postojeci trafo Za sad cu se najverovatnije odluciti za standardnu varijantu (shema 2)sa otpornikom u anodi, i klasicnim CF-om

[Daudio]

Posle duzeg razmatranja, zahvaljujuci ljubaznosti diyera na privremnom radu na moru, stigle su sheme sa mogucim varijantama za preamp sa 6n30p. Samo da napomen , za one koji nisu upoznati, da je ogranicenje bio vec postojeci trafo Za sad cu se najverovatnije odluciti za standardnu varijantu (shema 2)sa otpornikom u anodi, i klasicnim CF-om

Штааааа А ди су јотови и намотане жице у аноди?Има Зен да те банује са форума Мени за око запала и 3. по реду,скоро па ко мој преамп са 6н6. Вала мого би се барби овог пута одужити са неким пиротским јагњетом(после предјела од кајмака иде и нешто конкретно),А ја кад сам ти причо теби се мисли уплеле у жицу....

[bata bane]

Вала мого би се барби овог пута одужити са неким пиротским јагњетом(после предјела од кајмака иде и нешто конкретно),

Podrazumeva se, jedino je problem gabarita, a koferi oce da se natope mocom Bogami ja cu morati da organizujem jagnje za sve sa foruma kad napravim cevni Amp, a za preamp zakusku...ili bar skembice, ili ti tripice, u saftu

[sstrsat]

Вала мого би се барби овог пута одужити са неким пиротским јагњетом(после предјела од кајмака иде и нешто конкретно),

Problem je jedino ca ne volin janjetinu. Mozda zvuxci cudno ali stvarno je tako, ona mi jednostavno ne gre'Ali zato protiv kajmaka niman nista

[VukJov]

Bogami ja cu morati da organizujem jagnje za sve sa foruma kad napravim cevni Amp..

Imaćeš na čemu da ga pečeš?!

[dunavko]

Dobro bata bane,odabrao si pretpojacavac,a ako nije tajna,zasto on tebi treba,pa da vidimo kada znas zasto ti treba kakve karakteristike da ima taj tvoj sretni izbor?

[bata bane]

Imaćeš na čemu da ga pečeš?!

Pa ni Germanijumi nisu mnogo bolji sto se tice grejanja, on jos ima i resetku

Dobro bata bane,odabrao si pretpojacavac,a ako nije tajna,zasto on tebi treba,pa da vidimo kada znas zasto ti treba kakve karakteristike da ima taj tvoj sretni izbor?

Nisam bas shvatio pitanje, ali predpostavljam sta si mislio. Za sad ce pretpojacivac biti koristen za Germanijumski Amp. Kao gain stage, obzirom da je Ge amp kao F4-bafer amp. Pojacanje sa 6n23p mi je preveliko, pa reko da probam sa necim drugim...naleteh na 6n30p...sto da ne A i moram da imam nesto da se zabavim

[bata bane]

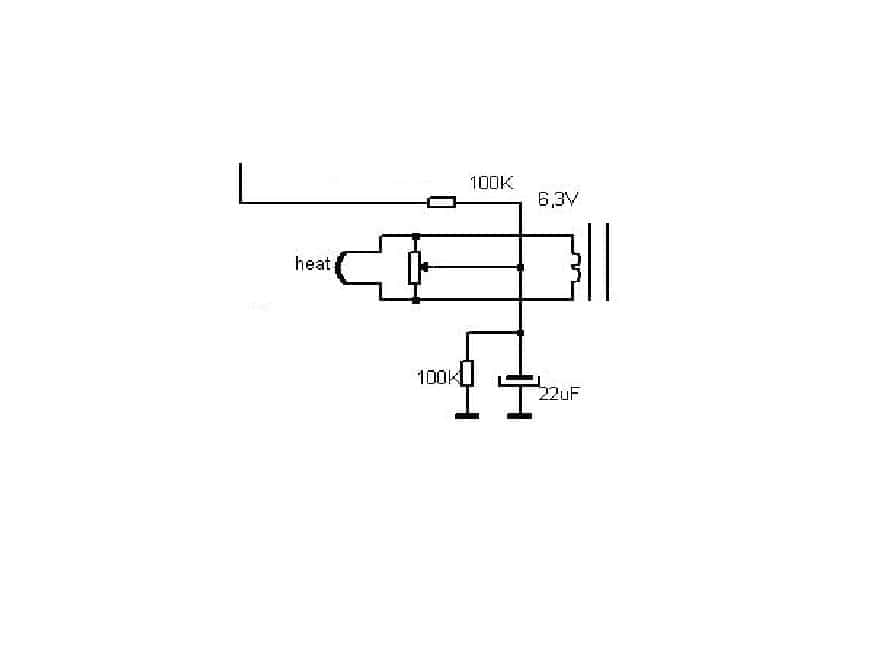

Sutra bi trebalo da stigne mali trafo za grejanje 6n30p 6.3V 10W...Verovatno cu prvo da uradim trecu shemu sa spiska, sa otpornikom u anodi i CF. Kolio se secam najbolje bi bilo da uradim elevaciju grejanja...koliko bi bilo optimalno 50V I interesuje me, posto ce trafo za grejaje biti udaljen od same triode, oce li to biti problem, znam da treba izvodi sekundara da se upletu sto bolje. Koristim mali trimer pot za gerjane, kao na ovoj shemi

[sstrsat]

A koja je ovo shema koju si postal. Mislin, ako me sicanje ne vara da je to jedna od mojih koju san nekome drugome bil poslal i ona bi ovdi bila malo ograniceno upotribljiva zbog donekle premalog pojacanja.Ako mislis na shemu broj 3 od onih koje san ti poslal (zajednicka katoda + CCS u anodi) onda grijanje referiraj na malo vise, recimo na nekih 75V. Nije to doduse kriticno ali kako ce u toj shemi katoda CCS sekcije bit na nekih 150V a donja katoda na masi, onda je nekako najlogicnije da referiranje grijanja bude na otprilike polovici. To ca ce trafo bit malo udaljen nima veze. Upredi zice za grijanje i to je to

[bata bane]

Shemu sam prilozio samo zbog sheme grejanja, a posto nisam radio sa AC grejanjem nemam pojma kako to ide. Moja greska shema je broj 2 pa i nju postujem da nema zabune. E sad sto se tice grejanja, na shemi se vidi jedan pot, jel on ima neke specifikacije Takodje stoper otpornici od 1nF na ulazu grejana i ulazu HV

[Zen Mod]

...... stoper otpornici od 1nF na ulazu grejana i ulazu HV

znam na sta mislis , ali ipak preformulisi

[bata bane]

O, moja greska, lapsus, mislio sam na kondove-keramiku koja se stavlja kod visokostrmih cevi zbog sprecavanja samoscilacija.Stavlja se na pinove grejanja i na ulazni visoki napon koji dolazi na anodu Samo da proverim...

[bata bane]

Za grejanje se stavlja pot ako nisam pogresio Jel neki specificni otpor, snaga...

[Eci]

@batabane, zašto nisi ostao pri DC grejanju i čemu služi potenciometar kod AC grejanja, a radi se o IH lampi ( 6N30P ) ?

[sstrsat]

Uvdi ti nista od tih kondenzatora nece tribat u krugu grijanja. Oni su vise prevencija i najveci broj sklopova ce moc bez njih. Pogotovo ovdi di ce se koristit baterijski bias i katoda ce bit direktno na masi.Ovaj pot mozes stavit ako bas zelis ali ni on najvirovatnije nece bit potriban. Vridnost mu ni kriticna, recimo nekih 100, 200 ili slicno oma i jedino triba obratit paznju na njegovu disipaciju.Ali o tome cemo razmisljat kad sklop prodela. Zasad stavi najobicnije AC grijanje sa upredenim zicama i referiraj ga na neki + potncijal. Ne ocekujen da ce ista drugo tribat ca se tice grijanja.

[bata bane]

@batabane, zašto nisi ostao pri DC grejanju i čemu služi potenciometar kod AC grejanja, a radi se o IH lampi ( 6N30P ) ?

Iz eksperimentalnih razloga, eto cisto da probam...a svakako cu kasnije probati i DC. Sto se tice pota, ni ja nisam potpuno siguran pa sam zato i ja pitao

Ovaj pot mozes stavit ako bas zelis ali ni on najvirovatnije nece bit potriban. Vridnost mu ni kriticna, recimo nekih 100, 200 ili slicno oma i jedino triba obratit paznju na njegovu disipaciju.

Ok, znaci za pocetak samo AC i elevacija...ako bude trebalo prelazimo na pot Jos jedno pitanje, koja baterija ili koja kombinacija baterija bi bila dobra za bias, iz vaseg iskustva
