EL84 - sasvim obican SE

[чика-Брка]

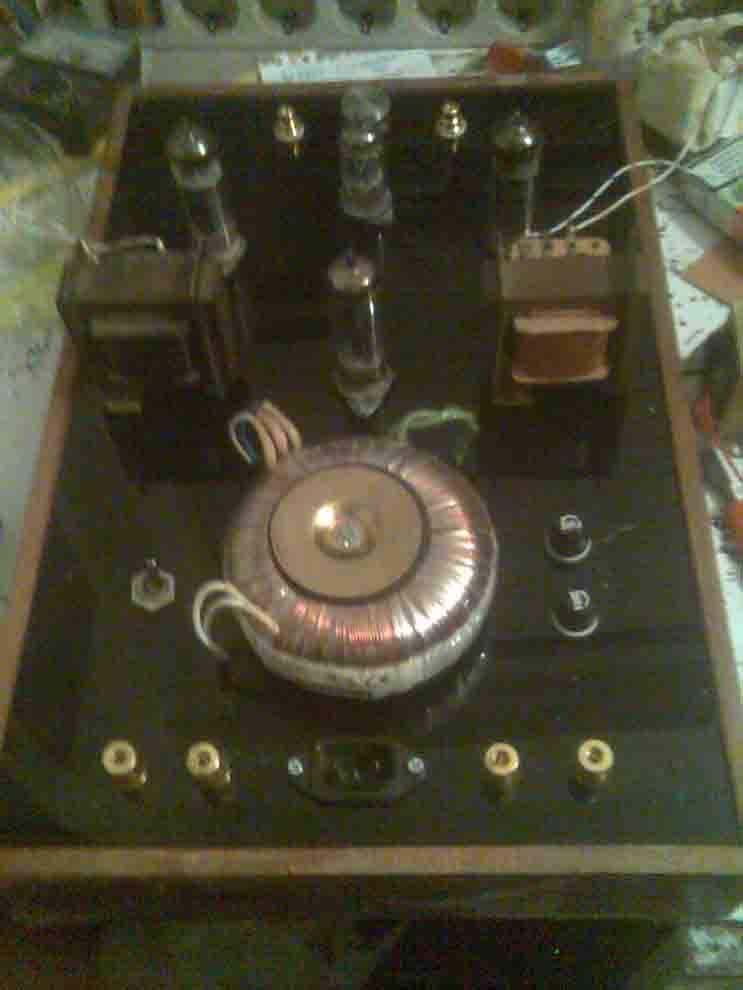

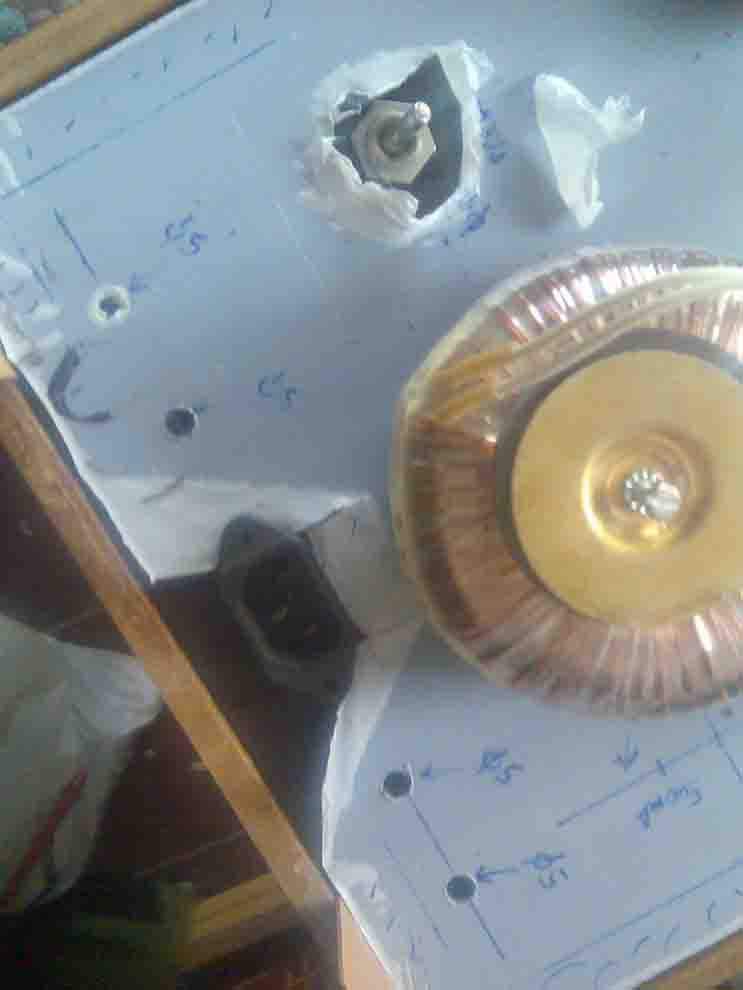

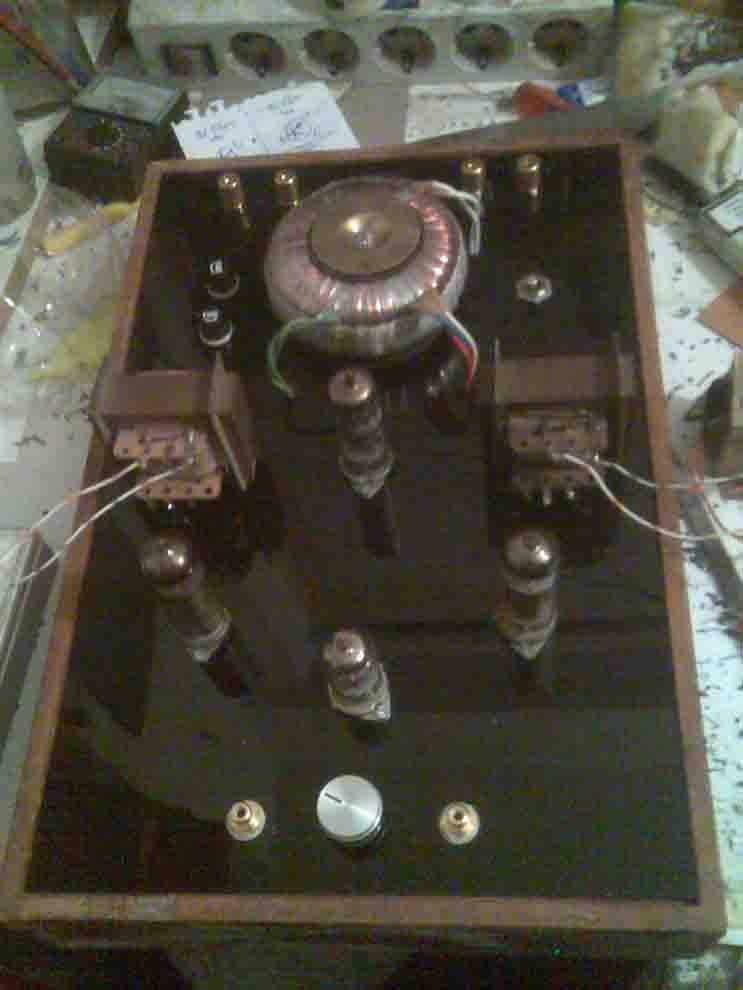

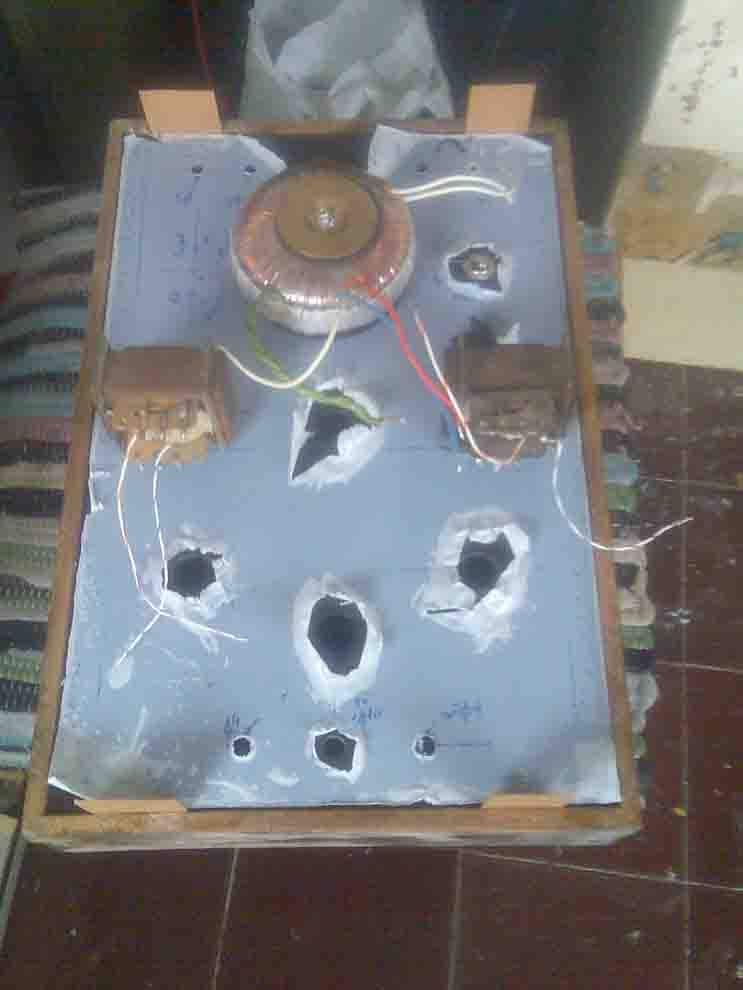

jedan od mojih uspeha je to sto sam uspeo mog drugara da preobratim, uveo sam ga u cevne vode, to jest svet lampi. i tako, za prvo cevno pojacalo sasvim dovoljno.izbor je pao na klasiku, nista komplikovano. licno sam misljenja da prvo pojacalotakvo i treba da bude. EL84 izlazne lampe, ECC82 ulazna i EZ81 ispravljacica.kutija je od jednog pokojnog gramofona, furniracu je sutra u mahagoni. ploca je zbog nedostatka aluminijuma uradjena od 4mm crnog pleksiglasa. rupe izbusene, dzidza-bidze ugradjene i zavrnute. pa sad, kako se pojacalce bude pravilo, stavicui slike. sema se isto podrazumeva. za sada, evo nekoliko slicica za pocetak. na 2slike se vidi zastitna folija, nisam je skidao do zavrsetka montaze, da se ne bi pleksiglas nepotrebno grebao.

[Dmeister]

Nisam bas nesto navikao da vidjam torusne transformatore na povrsini ali to je stvar ukusa. Sve u svemu, super je

[Dmeister]

Usput, moze sema ?

[Pchelac]

E, stvarno ti treba foto-aparat! Sale, jesi li busio rupe za hladjenje oko lampi, i ako jesi , ne vidi se , mutna fotka...cini mi se da stvar obecava,l i estetski , a i zvucno... I de samo nalazis sve te trafoe?

[чика-Брка]

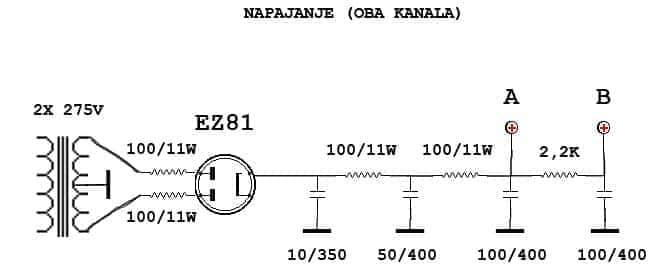

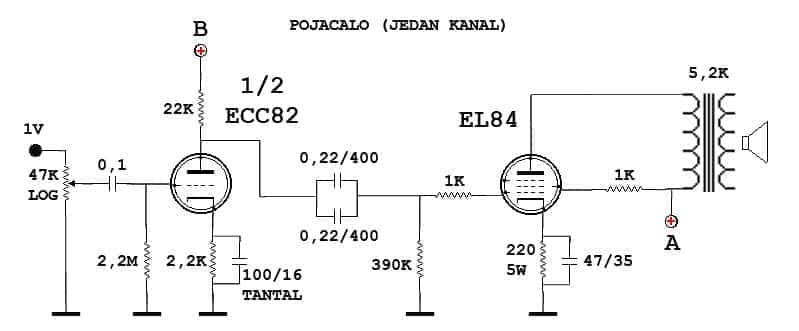

evo da odgovorim obojici kolega. evo i seme, ali kao sto sam i rekao, kakose posao oko pojacala zavrsavao, postavicu jos slika, napone na semi, itd.sto se tice trafoa, mrezne motam u trafku, a tonske imam jednu kolicinu.a rupe za hladjenje lampi - pa nisu to babuske pa da bije jara.nastavak sledi.

[stein]

Zanimljivo je da nije primenjena negativna povratna sprega

[Pchelac]

Sale , bil' ja mogo doci da cujem, kad bude gotovo. Stvarno me zanima, kod tebe ce se verovatno naci neki fullranger, a bilo je jos par primera da su na diyaudio.com neki ljudi radili slicnu semu... Slicnu u smislu izlazna pentoda bez povratne sprege, i kazu da im je super , uprkos uzlaznoj frekventnoj karakteristici pentode. Stvarno bih voleo da cujem.

[Zen Mod]

sa tim delovima treba uraditi poznati RH84 - konstrukcija A. Kitica

[gidjga]

Prvo pohvala za novi projekat ,sve ih je manje i manje na ovom forumu. A onda i par primedbi (naravno one su moje lično mišljenje i bez namere vređanja):Kondenzator od 0,1uF je nepotreban, tantala obavezno zameniti nekim kvalitetnim elektrolitom,napajanje G2 se moglo i bolje odraditi.Nisi naveo u šemi bitne napone i struje -predpostavljam da se time još igraš .Izlazni trafoi su posebna priča,svaki drugi radio lampaš imao je bolji izlazni trafo od trafoa iz niških radija ,a ti uze baš dva niška.Kada im vidim gep i materijal od kog su pravili gep sasvim sam siguran da ne postoje dva niška trafoa sličnh karakteristika.

[чика-Брка]

negativna reakcija bi trebala da bude, ali ne dok ne vidim sa drugarom sta i kako.mislim na to sta ce se prikljucivati na ulaz. u praksi se za ovu semu pokazalo da trebanegativna reakcija, jer ima 3V viska gain-a, pa onda ulaz nije 1V nego osetljiviji, ato bas nije dobro. par mojih drugara je to resavalo ukidanjem katodnog konda naECC82, a ja to resavam inace negativnom reakcijom. e sad, nisam je stavio u semu,ali kao sto sam i rekao, bice jos postovanja kako se stvar bude odvijala. nadam seda cu sutra uvece pustiti pojacalo u pogon, pa onda cu napisati sta i kako.sto se tice zvucnika, drugar ce pojacalce koristiti sa Philips 8 inca fullrange i MA bronze.na slicnom pojacalu (mojem) je zvuk na doticnim zvucnicima sasvim dobar, jedinoje slabiji na MA bronze, jer su manje efikasni - 89dB naspram Philips-ovih 94.sto se tice pcelca, pa kolega bio si kod mene i znas gde sam. kad zavrsim pojacalomozes doci da malo poslusamo muziku. imam takodje Philips-e 8 inca fullrange i vintage Seas-Peerless 2-way. a moze se i poslusati malo bogatija varijanta ovogpojacala (mog) sa 6V6GT, 6SN7GTB i 5V4GA. muzika po tvom izboru, naravno.nastavak sledi.

[чика-Брка]

Prvo pohvala za novi projekat ,sve ih je manje i manje na ovom forumu. A onda i par primedbi (naravno one su moje lično mišljenje i bez namere vređanja):Kondenzator od 0,1uF je nepotreban, tantala obavezno zameniti nekim kvalitetnim elektrolitom,napajanje G2 se moglo i bolje odraditi.Nisi naveo u šemi bitne napone i struje -predpostavljam da se time još igraš .Izlazni trafoi su posebna priča,svaki drugi radio lampaš imao je bolji izlazni trafo od trafoa iz niških radija ,a ti uze baš dva niška.Kada im vidim gep i materijal od kog su pravili gep sasvim sam siguran da ne postoje dva niška trafoa sličnh karakteristika.

primedbe, pogotovu sa tvoje strane su uvek dobrodosle ! (brat po lampi)ali, jednom davno je bila moja tema u vezi jednog SE, i ti si isto prokomentarisao da je blokod 0,1uF nepotreban. tebi i meni je mozda nepotreban, ali ... uvek ima ali. zasto bih razmisljaosta ce i da li ce uci na ECC82 ono sto ne treba. blok je tu zbog veoma cestih i poznatih razloga.sto se tice seme i napona na njoj (iliti njojzi), bice. u pricipu bi trebalo da bude ovako :baterija oko 265 - 270V, -Ug na ECC -6 -7V, -Ug na EL84 -7,5 - 8V ali kad pustim pojacalo upogon, 100% sutra uvece, napisacu sta i kako.sto se tice trafoa, jasno mi je da su iz starih niskih radija tonski trafoi sranje. ali uz pomocdrugara, da ga neimenujem sada, 4 para trafoa smo odmotali zicu, i namotali 5,2Kohm / 8 ohm.sada imam 8 istih trafoa. ne vizuelno, vec tonski. ti namotani trafoi iz radija su i kod mene u SE sa 6V6GT, samo su namotani na 6Kohm / 8 ohm. zvuk nije kao sa tango trafoima, naravno, ali je stvarno dobar. i za tebe i za pcelca vazi, da kad budete hteli se najavite i dodjete na kafu i picence pa da malo uzivamo u muzici, a i da razgovaramo o lampama (iliti svirajkama).

[Pchelac]

Hvala, cujemo se.

[stein]

sa tim delovima treba uraditi poznati RH84 - konstrukcija A. Kitica

Onog istog A Kitića kojeg si banovao doživotno?

[Zen Mod]

ban nema veze sa pamecudavno dokazana stvareto - ja nisam pametan , a banujem pametne :sarcastic_hand:narocito DJ-eve , u zadnje vreme

[stein]

"Da, i sada mi je/nije žao" bi bilo dovoljno.

[gidjga]

primedbe, pogotovu sa tvoje strane su uvek dobrodosle ! (brat po lampi)ali, jednom davno je bila moja tema u vezi jednog SE, i ti si isto prokomentarisao da je blokod 0,1uF nepotreban. tebi i meni je mozda nepotreban, ali ... uvek ima ali. zasto bih razmisljaosta ce i da li ce uci na ECC82 ono sto ne treba. blok je tu zbog veoma cestih i poznatih razloga.sto se tice seme i napona na njoj (iliti njojzi), bice. u pricipu bi trebalo da bude ovako :baterija oko 265 - 270V, -Ug na ECC -6 -7V, -Ug na EL84 -7,5 - 8V ali kad pustim pojacalo upogon, 100% sutra uvece, napisacu sta i kako.sto se tice trafoa, jasno mi je da su iz starih niskih radija tonski trafoi sranje. ali uz pomocdrugara, da ga neimenujem sada, 4 para trafoa smo odmotali zicu, i namotali 5,2Kohm / 8 ohm.sada imam 8 istih trafoa. ne vizuelno, vec tonski. ti namotani trafoi iz radija su i kod mene u SE sa 6V6GT, samo su namotani na 6Kohm / 8 ohm. zvuk nije kao sa tango trafoima, naravno, ali je stvarno dobar. i za tebe i za pcelca vazi, da kad budete hteli se najavite i dodjete na kafu i picence pa da malo uzivamo u muzici, a i da razgovaramo o lampama (iliti svirajkama).

Slažem se i u pravu si ,sigurno će taj kond na ulazu da zaštiti drajverku i obezbedi njen stabilan rad ,ali 99% cd plejera i dac-ova i ostalih izvora (fabričkih) već na izlazu ima kond.Što se tiče trafoa ,nisam znao da su premotani i sređeni , u tom slučaju Sutra kada ga budeš isprobao napiši vrednosti struja i napona ,jedino mislim da će ovih -7,5 do -8 na g2 el84 biti možda malo više .Hvala puno na pozivu ,ja sam uvek za ova forumaška druženja,ako me put nanese ili još bolje ako neko od NS forumaša dolazi ja sam uvek za i

[чика-Брка]

u petak ili subotu, sestra i ja idemo do novog sada, tacnije limana 4, da zavrsimonesto privatno. pa sad, ako si rad da popijemo kafu ... a blizu si limana 4 ...

[Daudio]

Размишљам да ли да се умешам или не?

Шта ћу,дружим се са Сипијем па ми је прешао тај синдром да се трудимо да људима представимо ствари онакве какве јесу,а не како их неко (зарад својих личних поимања) представља.

Наравно ништа против колеге из комшилука.

Улазни кондензатор би можда имао улогу код СС топологија,али овде одговорно тврдим да може слободно да се избаци,јер не постоји такав улазни сигнал који би ишта пореметио у раду цеви.

Евентуални високи улазни напони би само померили радну тачку,увели цев у засићење или је затворили-блокирали,али се ту ништа не би драстично пореметило односно уништило.

Тако да улазни кондензатор прави више штете него користи.

Друга ствар на коју бих скренуо пажњу је да негативном повратном спрегом не утичемо само на појачање него и на целокупан пропусни опсег,тако да у друштву не тако сјајних трафоа то може бити и корак уназад у погледу слушних перформанси.

Тантал кондензатори никако не смеју стајати на путу сигнала,јер су веома лоши за ту намену!

И још једна ствар везана за смањење појачања скидањем катодног кондензатора,

Тврдња јесте тачна али не треба заборавити да се на тај начин уводи локална редна негативна струјна повратна спрега која свакако утиче на смањење појачања,али и на издизање у горњем фреквентном опсегу што опет у комбинацији са наведеним трафоима није сретно решење.

Али као што рече Зен,то је само моје гледање на свет(или покушај објашњења физичког смисла),ко хоће нека ради како мисли да треба.

[stein]

Размишљам да ли да се умешам или не?...Али као што рече Зен,то је само моје гледање на свет(или покушај објашњења физичког смисла),ко хоће нека ради како мисли да треба.

Ote mi reči iz usta. Al' samo zato što ja kod ovakvih tema pustim da radi ko kako hoće... :)Neko će se verovatno setiti koliko puta i na koliko mesta sam rekao da sprežni kond ne stavljam kad se ne mora... A ni shunt kond, ako ne pomaže više nego što odmaže...

[чика-Брка]

Размишљам да ли да се умешам или не?

Шта ћу,дружим се са Сипијем па ми је прешао тај синдром да се трудимо да људима представимо ствари онакве какве јесу,а не како их неко (зарад својих личних поимања) представља.

Наравно ништа против колеге из комшилука.

Улазни кондензатор би можда имао улогу код СС топологија,али овде одговорно тврдим да може слободно да се избаци,јер не постоји такав улазни сигнал који би ишта пореметио у раду цеви.

Евентуални високи улазни напони би само померили радну тачку,увели цев у засићење или је затворили-блокирали,али се ту ништа не би драстично пореметило односно уништило.

Тако да улазни кондензатор прави више штете него користи.

Друга ствар на коју бих скренуо пажњу је да негативном повратном спрегом не утичемо само на појачање него и на целокупан пропусни опсег,тако да у друштву не тако сјајних трафоа то може бити и корак уназад у погледу слушних перформанси.

Тантал кондензатори никако не смеју стајати на путу сигнала,јер су веома лоши за ту намену!

И још једна ствар везана за смањење појачања скидањем катодног кондензатора,

Тврдња јесте тачна али не треба заборавити да се на тај начин уводи локална редна негативна струјна повратна спрега која свакако утиче на смањење појачања,али и на издизање у горњем фреквентном опсегу што опет у комбинацији са наведеним трафоима није сретно решење.

Али као што рече Зен,то је само моје гледање на свет(или покушај објашњења физичког смисла),ко хоће нека ради како мисли да треба.

nemam ni ja nista protiv tebe.

nikad imao niti cu imati.

ali ako se gleda pod drugim uglom "а не како их неко (зарад својих личних поимања) представља" moze da bude provokativna i uvredljiva. moze da se smatra da ja nesto ne znam, a predstavljam kako ne treba. ja nista ne predstavljam, ja sam samograditelj i bavim se cevima iliti svirajkama. nikad nikog nisam

naveo ili nagovorio na nesto - da nesto mora ili da li je ili nije tako najbolje.

sto se tice ulaznog bloka, tu si u pravu. ali rekao sam zasto sam ga tu umetnuo. sto se tice reakcije,

moze biti, a i ne mora biti korak nazad - ne uvek. tantal kondenzaori kao bajpas katodnog otpornika,

tu se ne slazem sa tobom, licno mislim da je tantal na tom mestu najbolji (osim baterije). sto se tice

ukidanja katodnog kondezatora - nema se sta reci - 100% si u pravu.

jasno mi je sve sto si rekao, ali mogu da imam svoje razloge zbog cega nesto radim ili ne radim.

a uz to i ne tvrdim da je tako dobro i najbolje. jednostavno nesto uradim ili ne uradim. i za kraj,

jebes i teoriju i praksu, i tranzistore i lampe, znas sta je prava stvar - riblja corba i jelen pivo u

velikim kolicinama kod dragog i mnogopostovanog kolege dunavka. kad se sledeci put bude pravio

kongres kod njega u ritopeku, bilo bi sjajno da i ti uvelicas dogadjaj. imali bi ihahaj o cemu da

divanimo.

[Mikorist]

Prvo pohvala za novi projekat ,sve ih je manje i manje na ovom forumu.

bice uskoro - deco, evo vam za sladoled, ali da svuda trcite i vicete: ponovo radi bioskop, ponovo radi bioskop

[Fukushima]

... i za kraj,jebes i teoriju i praksu, i tranzistore i lampe, znas sta je prava stvar - riblja corba i jelen pivo uvelikim kolicinama ...

Mozda nesto nije u redu samnom ali se ježim od ovakvih izjava, hocu reci takvo razmisljanje ne mogu da povežem sa profilom ljudi sa ovog ili srodnih foruma.
