Shunt regulator 78xx formata

[Zen Mod]

Da li ovako �ta mo�e recimo da se ubaci u neku fabri�ku spravu tipa aktivne skretnice? Kad sam otvorio onaj moj CX3400, imao �ta da vidim... dva elektrolita i dva 78/9XX u TO220. gotono... Trafo je pozama�an pa bi trebalo da mo�e da se uradi.

1.izmeri sve napone i struje i prijavi ovde ;2.onda pitaj koji je minimalni ulazni napon za shunt reg ....to bi bio logican redosled , ili obrnuto ...... al bez onoga pod 1. trazis gledanje u pasulj , sto je naporno po ovim vrucinama

[Fukushima]

Da li ovako sta moze recimo da se ubaci u neku fabricku spravu tipa aktivne skretnice? Kad sam otvorio onaj moj CX3400, imao sta da vidim... dva elektrolita i dva 78/9XX u TO220. gotono... Trafo je pozamasan pa bi trebalo da moze da se uradi.

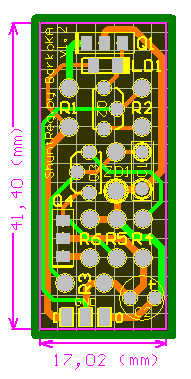

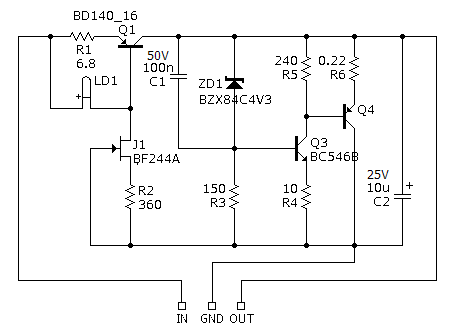

Moci ce kolega Konstrukcija je prilicno prilagodljiva, otom potom.Evo to je to danas sam se par puta preznojio zbog ovog. Da bi dimenzije bile sto manje otpornici su "uzdignuti"

[Fukushima]

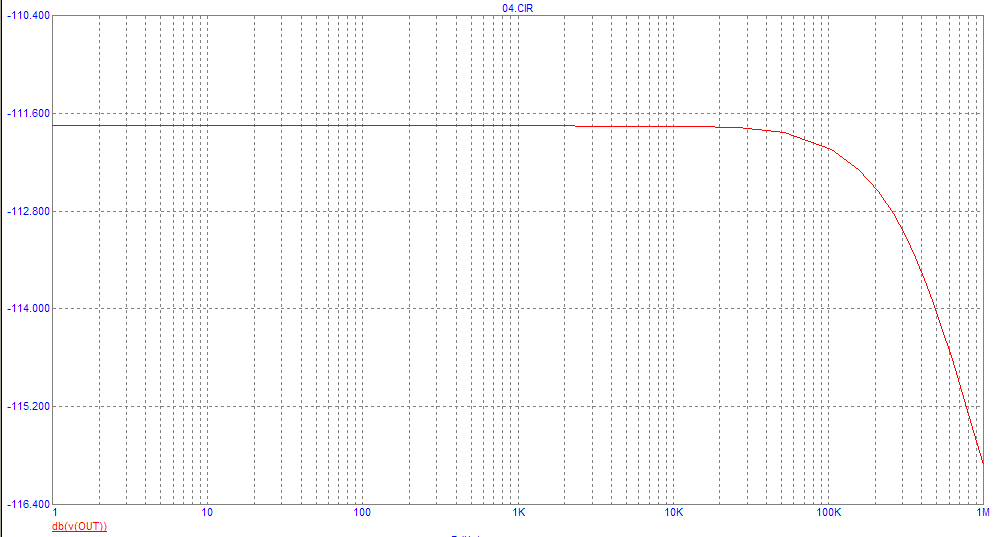

i

[Fukushima]

i

[Fukushima]

za negativnu verziju 79XX trebace mala korekcija plocice zbog drugacijeg rasporeda pinova.

[pile]

za negativnu verziju 79XX trebace mala korekcija plocice zbog drugacijeg rasporeda pinova.

Malo sam razgledao karakteristike potencijalnih potrošača.Osim SAA7220 (za koji inače kažu da je za izbegavanje) većih potrošača od 50mA nema.Bilo bi dobro da imamo i verziju sa negativnim naponom. Na vrlo malom prostorubi bilo moguće snabdeti skoro svaki potrošač zasebnim regulatorom.

[Fukushima]

Malo sam razgledao karakteristike potencijalnih potrošača.Osim SAA7220 (za koji inače kažu da je za izbegavanje) većih potrošača od 50mA nema.Bilo bi dobro da imamo i verziju sa negativnim naponom. Na vrlo malom prostorubi bilo moguće snabdeti skoro svaki potrošač zasebnim regulatorom.

Bice sutra i to!

[stein]

Moci ce kolega Konstrukcija je prilicno prilagodljiva, otom potom.otpornici su "uzdignuti"

To je dobro. Ako ispod otpornika ne mora da prođe tri voda, onda može da se stavlja na vertikalu.

[Fukushima]

Gledacu da do sutra bude zavrsena citava dokumentacija sa svim varjantama:VoZdra.

[Fukushima]

To mu dodje to, ovde su svi potrebni podaci:

MSR1.2.ZIP

[Sync]

Sve pohvale

[neskor]

Koja je oznaka za Q4?

[pile]

To mu dodje to, ovde su svi potrebni podaci:

Šta drugo reći, nego Gde je tema za GB ?

[Fukushima]

Koja je oznaka za Q4?

Tu ide neki adekvatni darlington u TO126 kucistu ali nisam jos pronasao koji, ako neko ima predlog neka kaze.

[Fukushima]

Tu ide neki adekvatni darlington u TO126 kucistu ali nisam jos pronasao koji, ako neko ima predlog neka kaze.

Rcimo BD681/682 to moze da se nabavi kod nas.

[Fukushima]

Šta drugo reći, nego Gde je tema za GB ?

Naravno, nema problema, neka se dobrovoljac javi

[zocky]

Borko,lep rad!Jel hoćeš neki "printabilni" oblik fajla da okačiš ovde da bi pločice mogle u domaćoj radinosti da se prave ili to nije planirano u ovoj priči?Hoće li neko da mi kaže šta se od potrošača u CD plejeru može (uspešno) napajati ovom vrstom regulatora?Ili je to zaludna priča jer je šant regulator naj opcija za bilo šta u CD-u!?

[Fukushima]

Borko,lep rad!Jel hoćeš neki "printabilni" oblik fajla da okačiš ovde da bi pločice mogle u domaćoj radinosti da se prave ili to nije planirano u ovoj priči?

Izvolte:

NEG MSR1-2.pdf

[Fukushima]

i :

POS MSR 1-2.pdf

[zocky]

Blagodarim Borko!   Jel ovo u pdf-u Protelov "Final Artwork Prints"? Kad si nam svo ovo ovako lepo napravio i poklonio, jel hoćeš i PCB fajl  da okačiš, nešto bih da prilagodim mojim komponentama...Hvala unapred!

[Fukushima]

Blagodarim Borko!   Jel ovo u pdf-u Protelov "Final Artwork Prints"? Kad si nam svo ovo ovako lepo napravio i poklonio, jel hoćeš i PCB fajl  da okačiš, nešto bih da prilagodim mojim komponentama...Hvala unapred!

Ja mislim da je dosta od mene, PCB fajlove ce dobiti onaj ko radi GB ako ga uopste bude. Ja bih vrlo rado ali posto je vecina iz BG-a ,a ja nisam, postarina bi bila veca od cene plocica.

[pile]

Tema za GB regulatora je ovorenahttp://www.diyaudio.rs/index.php/topic/269-gb-za-shunt-regulator-78xx-formata-3-leg-shunt-reg/Navali narode, količina smanjuje cenu izrade. Ja nameravam i u bojler da ih ugradim
