Shunt regulator 78xx formata

[Zen Mod]

Ja reko da definisemo minimalne zahteve za reg.Struja od-do, napon od-do.Kad malo bolje razmislim reg-ovi nisu ni potrebni Ajde oddoda

pa sto nisi definisao ?i ja sam samo hteo da kazem da regovi nisu potrebni ..... kad turis 24 umesto 5 , definitivno vise nisu ...... 200mA je recimo poprilicna cifra , ako ostajemo u domenu shunt rega i tog (3pin, pa maleno) formata

[Fukushima]

pa sto nisi definisao ?i ja sam samo hteo da kazem da regovi nisu potrebni ..... kad turis 24 umesto 5 , definitivno vise nisu ...... 200mA je recimo poprilicna cifra , ako ostajemo u domenu shunt rega i tog (3pin, pa maleno) formata

Jes maleno ali se tu podrazumeva i hladnjak od cije velicine ce zavisiti i max struja shunta...Sutra dajem moje resenje pa mozemo da komentarisemo..

[pile]

200mA je recimo poprilicna cifra , ako ostajemo u domenu shunt rega i tog (3pin, pa maleno) formata

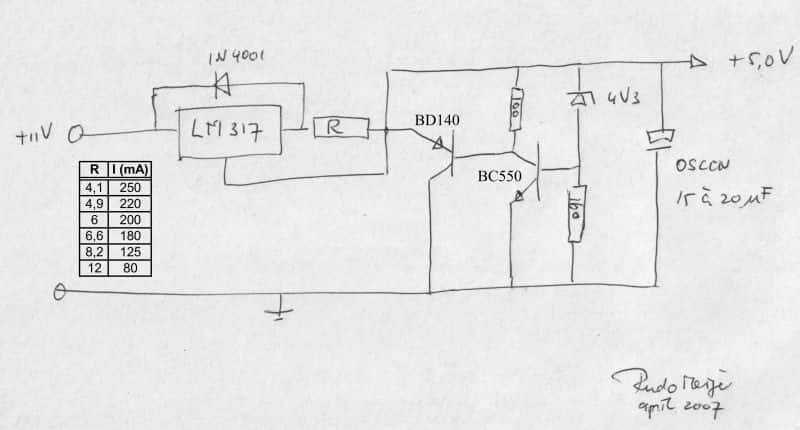

Sto jes, jes. Zato sam i pomenuo.Ali ako krenemo od Philips based makine koja ima digital filter SAA7220 koji je prilicno bitan,i koji trosi u proseku 180mA, ako njega ne napojimo pristojno, dzaba ono dalje.Mozda da idemo na nekoliko vrsta reg-ova. Za SAA7220 ovo:A za DAC, itd, nesto finije.

[Fukushima]

Sto jes, jes. Zato sam i pomenuo.Ali ako krenemo od Philips based makine koja ima digital filter SAA7220 koji je prilicno bitan,i koji trosi u proseku 180mA, ako njega ne napojimo pristojno, dzaba ono dalje.Mozda da idemo na nekoliko vrsta reg-ova. Za SAA7220 ovo:A za DAC, itd, nesto finije.

Probao sam da sklopim plocicu i najprostija moguca varjanta sa dva tranzistora (jedan za ccs drugi za shunt) za struje 50mA pa navise tj sa TO126 tranzistorima staje na 16mm x 40mm. Ako modifikujem malo layout komponenti mozda ce moci da se zgura i na manje..Inace ova verzija za struju od oko 100mA ima ravnu karakteristiku od oko -70dB do 400KHz.Sve slozenije varjante za postizanje boljih karaktristika zahtevaju vise prostora a ja nemam nameru (kao verujem ni vecina ovde) da se smaram smd varjantama.. Ne bi bilo lose da se prvo dogovorimo oko konacne seme a ja cu onda da kazem koliko prostora ce eventualno trebati za plocicu.

[Zen Mod]

Probao sam da sklopim plocicu i najprostija moguca varjanta sa dva tranzistora (jedan za ccs drugi za shunt) za struje 50mA pa navise tj sa TO126 tranzistorima staje na 16mm x 40mm. Ako modifikujem malo layout komponenti mozda ce moci da se zgura i na manje..Inace ova verzija za struju od oko 100mA ima ravnu karakteristiku od oko -70dB do 400KHz.Sve slozenije varjante za postizanje boljih karaktristika zahtevaju vise prostora a ja nemam nameru (kao verujem ni vecina ovde) da se smaram smd varjantama.. Ne bi bilo lose da se prvo dogovorimo oko konacne seme a ja cu onda da kazem koliko prostora ce eventualno trebati za plocicu.

ajd postuj tvoju semu , da krenemo od necega

[Fukushima]

1

[Fukushima]

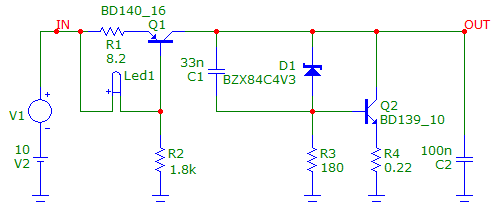

slika

[Impuls]

Cemu sluzi otpornik 0,22 kad svakako ne moze proteci kroz tranzistor vise struje nego sto mu strujni izvor da, a na tom otporniku ce zbog razlike u potrosnji se menjati napon pa tako i izlazni. Ako je zbog oscilacija mozda bi bilo interesantnije dodati blok izmedju baze i emitera

[Fukushima]

Cemu sluzi otpornik 0,22 kad svakako ne moze proteci kroz tranzistor vise struje nego sto mu strujni izvor da, a na tom otporniku ce zbog razlike u potrosnji se menjati napon pa tako i izlazni. Ako je zbog oscilacija mozda bi bilo interesantnije dodati blok izmedju baze i emitera

Malo temperaturne stabilizacije nije na odmet, inace ovo je najprostija verzija koja staje na 16mm x 40mm. Nisam napomenuo da ja zagovaram "open loop" pristup.

[Zen Mod]

mislim da bi se dobilo kad bi se koristili darlingtoni na obe pozicije , kao i BF245A baziran CCS umesto R2

[Fukushima]

mislim da bi se dobilo kad bi se koristili darlingtoni na obe pozicije , kao i BF245A baziran CCS umesto R2

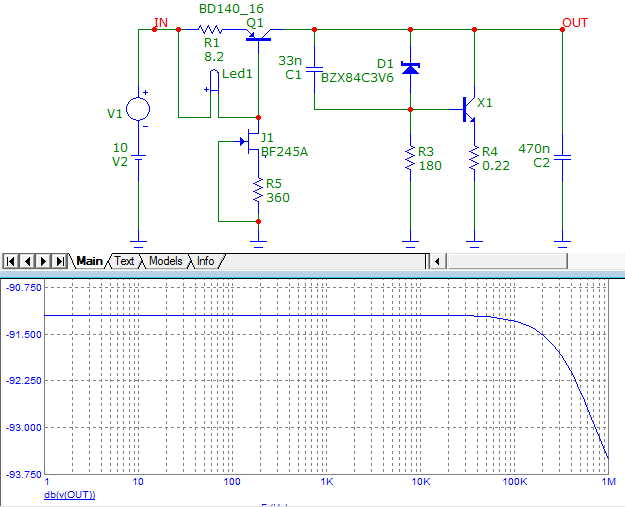

Dapace poboljsanja su ocigledna s tim sto darlington u ccs nikako ne pashe.(Na slici je samo X1 darlington) s tim sto tu ima jedan problem. Ja bih izbegao "genericke" tipa BDX54/55c jer su im karakteristike na "visim" frekvencijama ( 10 - 20KHz) ocajne, a sa druge strane diskretni darlington zauzima vise mesta..Evo rezultata:

[Zen Mod]

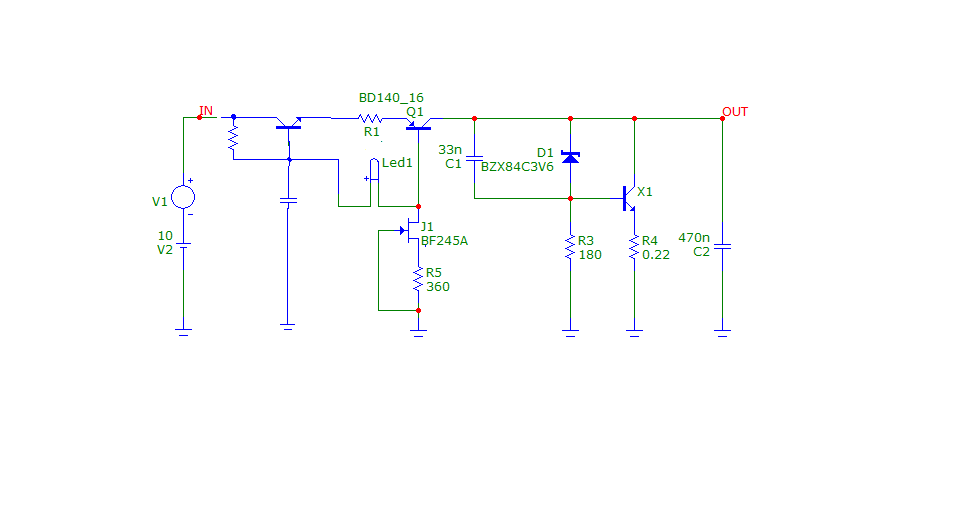

gde ima mesta za BD140 case , ima mesta i za jedno TO92 napravio sam lapsus (ili sam izmesao u glavi -mislim jedno pricam drugo ) sto se tice CCS-a ,nisam mislio na darlington, no na cascodu ;mozda ostaviti mesta za nju pa ko voli , ko ne voli ........ ili jos bolje - moze cap multiplier pre CCS-a , koji ce onda imati dvojaku uloguedit - slika kao ideja , nazalost sledecih nekoliko dana necu imati vremena ni da nabockam

[Fukushima]

gde ima mesta za BD140 case , ima mesta i za jedno TO92 napravio sam lapsus (ili sam izmesao u glavi -mislim jedno pricam drugo ) sto se tice CCS-a ,nisam mislio na darlington, no na cascodu ;mozda ostaviti mesta za nju pa ko voli , ko ne voli ........ ili jos bolje - moze cap multiplier pre CCS-a , koji ce onda imati dvojaku uloguedit - slika kao ideja , nazalost sledecih nekoliko dana necu imati vremena ni da nabockam

Zen nije problem poboljsati regulator, dodati, kaskode, cap-multipliere, itd... Problem je na kojoj velicini plocice ce to stati. Ne bi bilo lose da mi kazete koje dimenzije su maksimum i za koji regulator (5V, 15V itd.)

[Zen Mod]

postoji jednostavno odredjeni minimalni kvalitet ispod kojeg ne vredi ici ako se to misli praviti .najveci problem u gabaritima je osmisliti koji i kako staviti hladnjak za shunt elemenat , a to da li ces ubaciti jos jedan TO220 i jos jedan TO92 ne menja na stvari ako ces TO220 za cap multi - ili ga stavljas odvojeno (bez hladnjaka je footprint mizeran) ili ga stavljas na isti hladnjak sa sjunt tranzistorom .ako ces TO92 onda tek nije problemtreba koristiti dvostranu stampu i dvostrano smestanje elemenata , ako ce to pomoci .

[Impuls]

Kod stabilizatora koji stoje samostalno, bez hladnjaka, mislim da bi i malo veca metalizirana povrsina bila dovoljna, dok kod srabilizatora sa hladnjakom trebalo element montirati sa zadnje starne i srafiti ga za hladnjak. To je za varijantu sa TO220. U varijanti sa SMD mislim da bi naslanjanje kucista na hladnjak bilo dovoljno dok bi metalni deo bio zalemljen za stampu. ne znam koliko je izvodivo ov raditi za 15V jer samo 300mA kroz sant greje 4,5W.

[Zen Mod]

Kod stabilizatora koji stoje samostalno, bez hladnjaka, mislim da bi i malo veca metalizirana povrsina bila dovoljna, dok kod srabilizatora sa hladnjakom trebalo element montirati sa zadnje starne i srafiti ga za hladnjak. To je za varijantu sa TO220. U varijanti sa SMD mislim da bi naslanjanje kucista na hladnjak bilo dovoljno dok bi metalni deo bio zalemljen za stampu. ne znam koliko je izvodivo ov raditi za 15V jer samo 300mA kroz sant greje 4,5W.

a vidi - naprave se plocice , pa ti onda za svaki razlicit slucaj trazis kompromis izmedju ukupne disipacije , potrebnog ulaznog napona , odnosa ukuone struje i struje koju vuce load .sto se tice krsa od pominjanog SAA koji vuce 200mA , za njega i nije nista drugo do lm317 sa sve boranijom za veci PSRR ,ali ako hoces da uradis ono sto treba za ljubljene OP , onda treba shunt .....ako ce stage da u ludilu potrosi 50mA , shunt reg mozes namestiti od 75 do 100ma i uzivajne moze shunt ni da se stavi svuda ;zahteva i veci ulazni napon i vecu struju

[Fukushima]

Kod stabilizatora koji stoje samostalno, bez hladnjaka, mislim da bi i malo veca metalizirana povrsina bila dovoljna, dok kod srabilizatora sa hladnjakom trebalo element montirati sa zadnje starne i srafiti ga za hladnjak. To je za varijantu sa TO220. U varijanti sa SMD mislim da bi naslanjanje kucista na hladnjak bilo dovoljno dok bi metalni deo bio zalemljen za stampu. ne znam koliko je izvodivo ov raditi za 15V jer samo 300mA kroz sant greje 4,5W.

Sto se tice +/-15V regulatora da li neko zna da li se jos nesto sem opampova (nisam bas upucen) u cd-u napaja tim vodovima i koji red velicine struja je u pitanju? U koliko su samo op-ampovi u pitanju to ce biti najmanji problem jer su struje sitne i shunt nece disipirati mnogo. Dacu neku ideju kasnije pa cemo videti sta i kako.

[Impuls]

Na +/-15V ne ali oma nekih dac-ova koji rade na +/-12V. Mislim da tako radi ad1862

[zocky]

Sant vs serijski regulator odnosno koje potrosace cime treba napajati?Ovo je pitanje oko kog sam zapeo u modifikaciji marantza CD63. Na net-u sam nalazio oprecne informacije o svemu tome i kao da se sve svodi na pricu o ukusu.Recimo kad je u pitanju klok, upotrebljavane su sve moguce vrste regulatora...Prijemnik ->Dig. filter ->DAC ->Klok ->Analogni deo ->Sta sa cim daje dobre rezultate?

[Fukushima]

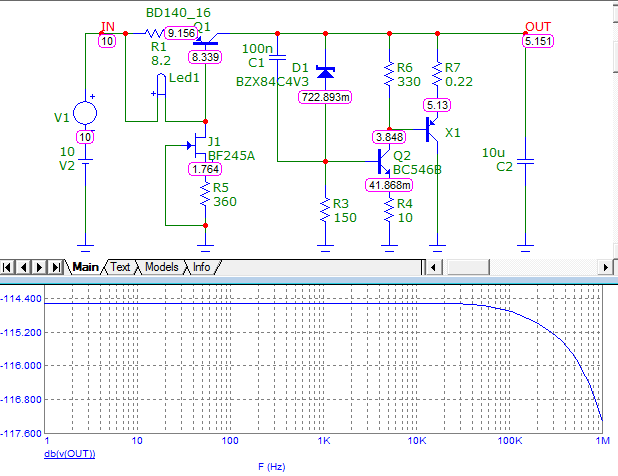

Evo jednog open-loop resenja sa odlicnim k-kama, s tim sto cu se morati bas pomuciti da to stisnem na razumne dimenzije?Ako ima jos neka primedba recite pa ako je ok da sutra krenem PCB.

[Fukushima]

Sutra pravim pcb za ovu poslednju verziju seme pa cu okaciti uvece kad dodjem sa posla.Pozdrav!

[stein]

Da li ovako sta moze recimo da se ubaci u neku fabricku spravu tipa aktivne skretnice? Kad sam otvorio onaj moj CX3400, imao sta da vidim... dva elektrolita i dva 78/9XX u TO220. gotono... Trafo je pozamasan pa bi trebalo da moze da se uradi.
