Transformacija CD plejera DENON DCD560

[Daudio]

Већ дуже време се припремам на овај корак и ево коначно да почнем са нечим конкретним.Тема је отворена за свачије коментаре и сугестије, па изволите.Циљ теме је да прође време,а између осталог и да се унапреди звук овог времешног уређаја.На жалост шему нисам успео да нађем,али у њему је познати РСМ 61Р конвертор,те ћу на основу његових карактеристика и инстикта,као и до сада виђеног пробати да направим од бабе неку пловњачу.Најважнија ствар у целој причи је да ћу за ту прилику намотати 2 трафоа који ће преузети улогу ОР и галвански раздвојити осталу ситну лепетронику.

[zerowaf]

Kolega, pod "OP" misliš na "operaciono pojačalo" ili...?Ako da, znači da iza ne planiraš nikakav dodatni stupanj pojačanja, odnosno trafoi će biti tzv. "step-up"?

[Impuls]

o ovome smo davno pricali kad je taj cd [plejer stigao. Obavezno razdvajanje digitalne i analogne strane napajanja dac-a. Sada su nogice 3 i 16, i 1 i 8 spojene na isto napajanje. Ovo ne sme. Nakon toga moze da se stavi iza bilo sta i sve ce da svira dobro. Treba samo proveriti da li PCM koristi naponski ili strujni izlaz. Ako je naponski onda nece biti problema sa prikljucenjem trafoa.

[Daudio]

Kolega, pod "OP" misliš na "operaciono pojačalo" ili...?Ako da, znači da iza ne planiraš nikakav dodatni stupanj pojačanja, odnosno trafoi će biti tzv. "step-up"?

Да,под ОР подразумевам операционални појачавач.Трафо ће бити највероватније 1-1.

[Daudio]

o ovome smo davno pricali kad je taj cd [plejer stigao. Obavezno razdvajanje digitalne i analogne strane napajanja dac-a. Sada su nogice 3 i 16, i 1 i 8 spojene na isto napajanje. Ovo ne sme. Nakon toga moze da se stavi iza bilo sta i sve ce da svira dobro. Treba samo proveriti da li PCM koristi naponski ili strujni izlaz. Ako je naponski onda nece biti problema sa prikljucenjem trafoa.

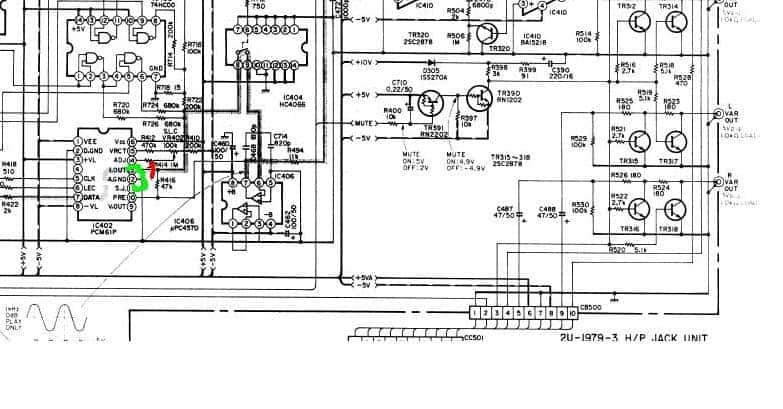

Размишљам,али за сада само размишљам да и напајање разбуцам....Рецимо да се користи струјни излаз тренутно.Размишљам да прекинем ту везу и да струјни излаз одведем на одређени пин РСМ-а тако да бих користио напонски излаз .У том случају још једно сецкање штампе и одвајање потребних пинова.рецимо као на слицицрвено прекид, зеленом преспајање и излаз са пина 9

[zerowaf]

@Daudio, Nisam bio siguran je li riječ o "OP" ili "OR"...Mislim (a svatko zna da nisam majstor, ali moje SLABAŠNO iskustvo mi govori da nisam na krivom tragu) da Impuls ima puno pravo u vezi razdvajanja napajanja - pogotovo ako se doda nekakva filtracija/regulacija.Ako ti trafo posluži za galvansko odvajanje vjerojatno time smanjuješ utjecaj prljavog napajanja ostatka ploče i rješavaš pitanje I/U zbog (ne samo) otpora u primaru, ali ipak...Budući da si tata-mata od lampi volio bih vidjeti jedan lijepi lampaški output sa dobrim napajanjem - lampa za ispravljanje i regulirano grijanje....(ne laje pas zbog sela, nego zbog sebe )Edit: Mislim da je PCM61 Iout chip.

[Impuls]

Edit: Mislim da je PCM61 Iout chip.

PCM61 ima strujni izlaz ali ima i integrisan u sebi op i otpornik za i/v pa se moze dobiti na njemu i naponski izlaz.

[zerowaf]

PCM61 ima strujni izlaz ali ima i integrisan u sebi op i otpornik za i/v pa se moze dobiti na njemu i naponski izlaz.

Tenx!Svaki dan nešto naučim!

[Daudio]

.... volio bih vidjeti jedan lijepi lampaški output sa dobrim napajanjem - lampa za ispravljanje i regulirano grijanje....(ne laje pas zbog sela, nego zbog sebe )Edit: Mislim da je PCM61 Iout chip.

Ма де ћу са толиким лампама?Цевни преамп,цевни амп, па још и у ЦД да ставим лампу пуно је,А овако ћу видети знам ли ишта радити сем са сијалицама

[zerowaf]

Ма де ћу са толиким лампама?Цевни преамп,цевни амп, па још и у ЦД да ставим лампу пуно је,А овако ћу видети знам ли ишта радити сем са сијалицама

U brate, bar jednom članu je sad svanulo sunce kad nećeš lampu! Što onda planiraš u izlazu?

[Daudio]

U brate, bar jednom članu je sad svanulo sunce kad nećeš lampu! Što onda planiraš u izlazu?

Само трафо

[zerowaf]

Aaaaa....vidi se Batchka škola!

[Zen Mod]

hvali ti "s" u ......idi hkazni se !

[zerowaf]

Zapravo fali "je"...Pridruži se u kazni!

[Daudio]

Aaaaa....vidi se Batchka škola!

Ма далеко је то од Бачке школе.

Мрзи их да мотају ,па стављају шта нађу

Мени није поента да ставим готов трафо,неко кад је уради сам онда се и трафо намота.

И то изгледа овако

Сада мало о трафоу....

Идеја је потекла из Слобиног Primarea,када смо нако уз кафу дошли до тога може ли се у домаћој радиности намотати трафуљак за овакве сврхе.

Мало се експериментисало и прототип трафоа је тренутно остао у Бачу на детаљним тестирањима,а ја се вођен тим искуством дао у мотање новог трафоа.

Трафо је намотан на феритном језгру извађеном из компјутерског напајања.

Сада ће неколицина скочити и рећи да то не може тако и да језгро треба бити од пермалоја или некаквог никла,али иако карактеристике ферита говоре једно,намотан трафо је натерао Слобу и мене да бленемо у његов пропусни опсег 15hz-1Mhz и то тестирано синусом и четвртком.

Невероватно је да успева да веродостојно пренесе четвртку тако високе фреквенције без имало изобличења.

Првобитни трафо је на мерењу показао индуктивност намотаја од око 3Н.

Намотан је из 18 секција у односу 1-1. Мотане 2 жице паралелно у слоју-једна за примар,друга секундар.

након сваког слоја тело окренуто и спојени супротни крајеви. Укупно по 1100 намотаја.

Овог пута сам отишао мало више са слојевима и намотајима тако да сам намотао 20 слојева и по 1420 намотаја,жица дебљине 0.09мм

Дакле мало више индуктивности и мало више сендвича.

DC отпор 280 ома

Утрошено време 6 сати по трафоу

[sp300b]

To će opet na kanal, pa će vidimo....

[Zen Mod]

........Утрошено време 6 сати по трафоу

[ZZZ]

Bas lepo...Bolje je kada se uradi trafo po potrebi za mesto na kome bi trebalo da radia ne da se ubacuju bilo koji, koji se nadje pri ruci....Daudio pogledaj...rece da je odnos 1:1 to znaci da ce biti potrebno oko 2V na ulazu ili tako nesto.dalje to znaci da ako izvrsis konverziju preko Riv njegova vrednost ce biti veca da bi dobiozeljeni izlazni napon...a napisao si da je Lp oko 3 Hy pa ce to mozda biti malo za veci otpor generatora zbog veceg Rivkoji ga primarno odredjuje...i takodje ce posle trafoa biti izlazna otpornost kao i vrednosrt Riv zbog onosa 1otprilike oko 2.2K (zavisi od struje sa Io DACa...).na osnovu ovoga najverovatnije ce ti biti potreban buffer posle Riv da snizi impedansu,i tako prosiri propusni opseg na dole, a tako nisku imp. trafo ce preneti i na izlazpa ce uredjaj biti sposobniji da pogoni i kablove i sledece uredjaje posle njega.ne zameri samo mala opaska...

[Daudio]

@ ZZZ или ја нисам тебе добро разумео или ти ниси добро мене разумео.Нећу користити струјни излаз са РСМ61,већ напонски, тако да ми није јасно о којој конверзији говориш.Напонски излаз дотичног конвертота је 3V, тако да са односом 1-1 на излазу ће опет бити 3V.Дакле да резимирам,трафо се спаја одмах на пин 9 конвертора који је напонски излаз.А мислим да бафер неће бити потребан после трафоа,али видећемо...

[ZZZ]

Pa ti rece da ces da koristis samo trafo... nism najbolje shvatio, sad je jasno.ako koristis interni OP amp u DAC chipu onda nije potreban externi buffermislim da je u PCM dacovim neka verzija AD797 OP ampa unutraJa sam probao i uopste nisu losi

[Daudio]

Ето разумели смо се, користићу само трафо Мала дигресија на еуфорију око мотања трафоа.Не будем лењ и прошетам до радње по некакав инструмент којим би измерио индуктивност намотаних трафоа и онда мало разочарење.Један трафо показује индуктивност 4.5 Н, што ће рећи веома добро за оно чему сам се надао,међутим други трафо се зауставио на 2.75 Н.Мало чешкања по глави и мерења самих намотаја без језгара- оба по 180mH,Дакле остало само да се заротирају језгра и на моју жалост језгра нису истих особина иако су на њима исте биле исте ознаке док су била у компјутерским напајањима.Пола терета је спало са срца,сад остаје да се дам у потрагу и молитву да ми непукну језгра кад их будем одлепљивао.Неки пар ће се већ наћи.У сваком случају сам задовољан да сам успео да намотам и на оваквом језгру 4.5 Н.

[Sipi]

...Не будем лењ и прошетам до радње по некакав инструмент којим би измерио индуктивност...

Ko se to nama ponovio? Pricaj: koji, kakav, gde, posto? Imam gomilu oklopljenih prigusnica iz starih, cevnih, Collins-ovih prijemnika i predajnika - 100 godina se nakanjujem da ih premerim ...
