"VTL ultimate" pre amp

[zocky]

Gradnju ovog preampa je započeo g. Zoran Vulić (moj veliki brat ) 2006. a ja sam ga ovih dana ožičio i pustio u rad.

Uređaj je razvijen prema ovoj šemi:

Dual mono koncept sa definitivno predimenzionisanim napajanjem.

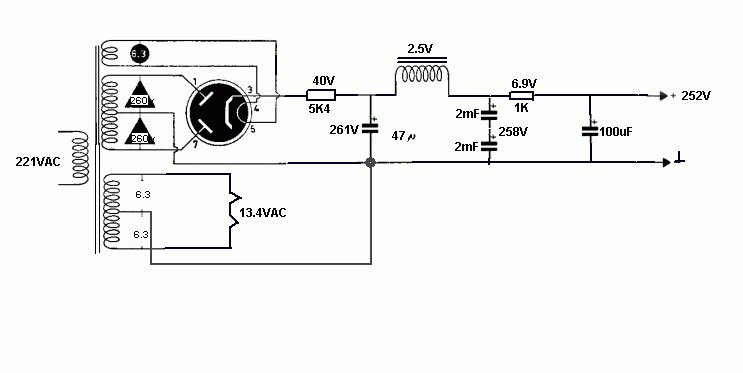

Šema napajanja:

Od "automatike" postoji samo tajmer koji odlaže uključenje visokog napona za oko 40 sekundi. Iako nije bilo neophodno, stavljen je po jedan tajmer za svaki kanal a njihovo napajanje ide sa zasebnog trafoa (previd kod naručivanja torusa da se doda još jedan sekundar).

Ovo je zvanično moj prvi susret sa cevima i prošao je skoro bezbolno - samo jednom me cepnuo VN kad sam probao vlažnim prstom da proverim temperaturu žičanog otpornika (izgledao je solidno izolovano) u napajanju.

Razmeštaj elemenata po kutiji je bio odrađen a obzirom na dual mono sistem nisam očekivao problem sa petljama u masi. No, izgleda da kad se radi ova tehnika sve što može da zeza - zezaće, pojavio se veliki brum. Grejanje cevi je naizmeničnom strujom te sam pretpostavio da je u tome problem. Ispostavilo se da spajanje masa kanala kod ulaznih činčeva u velikoj meri spušta nivo bruma a dodatno ga je umanjilo vezivanje CT sekundara za grejanje cevi na masu napajanja.

Mikrofonije uopšte nema a brum je vrlo tih i ne zavisi od položaja potenciometra, ne čuje se ni pri tihom slušanju muzike.

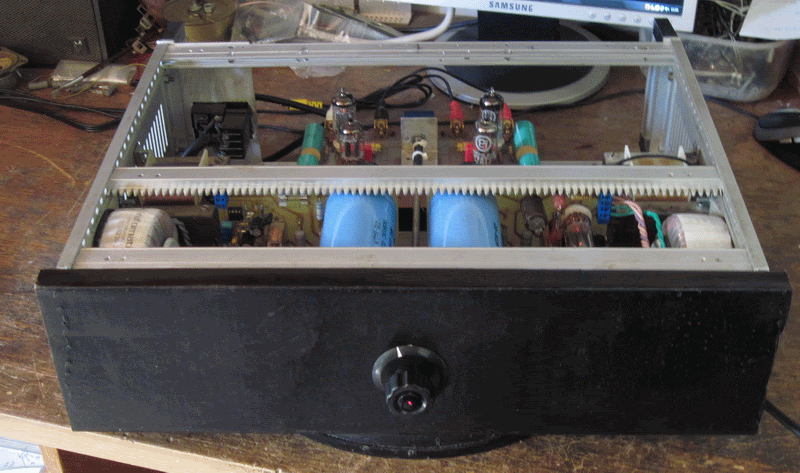

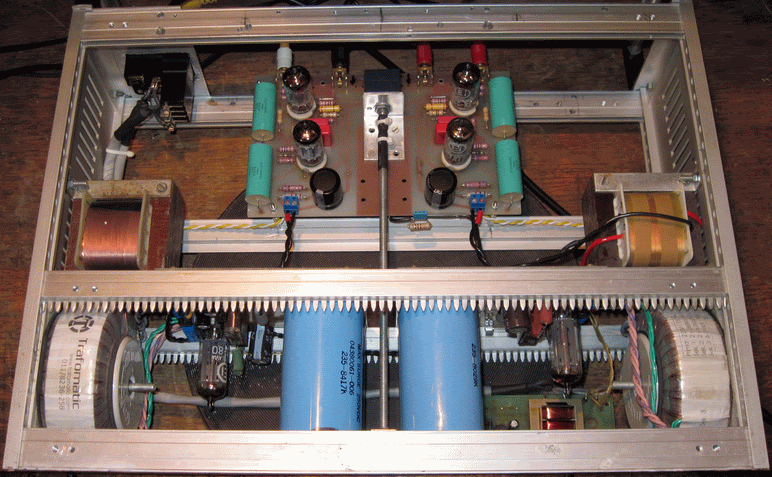

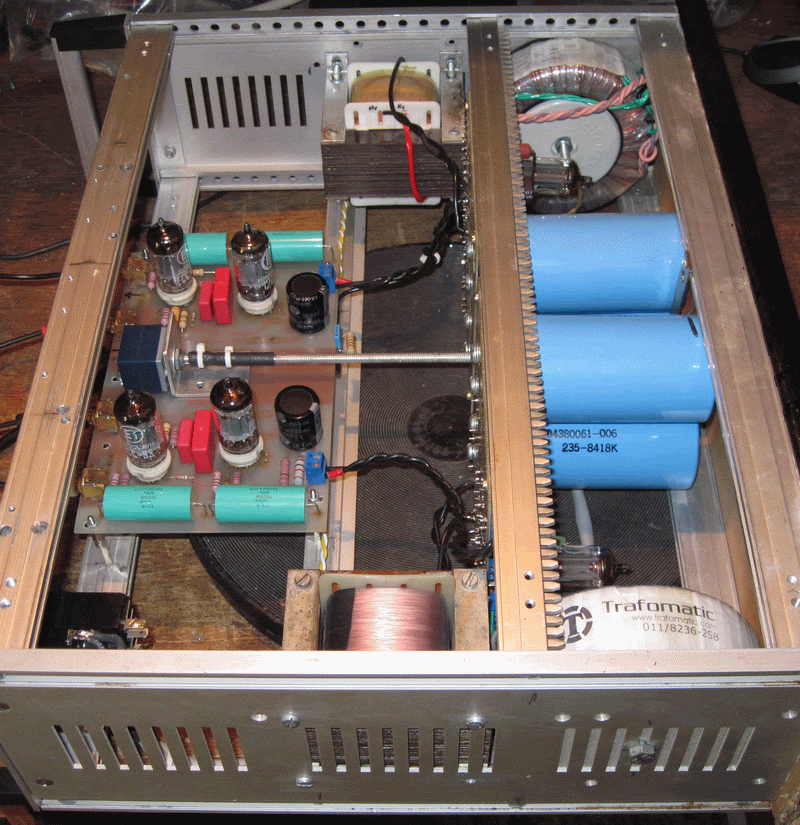

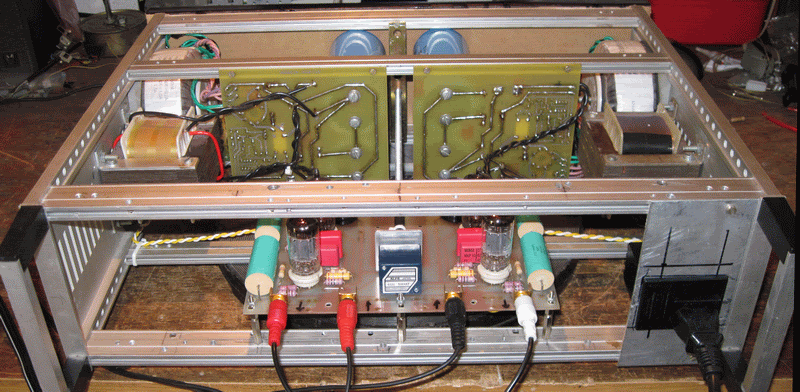

Evo par slika preampa

Kao i kod svakog normalnog DIY uređaja ni ovom kutija nije završena... o tom potom, malo da ga slušamo i upoređujemo prvo

Planiram ovih dana da uradim stabilisanje napona grejanja kao i podizanje potencijala na 50V i da zamenim ove ruske zelene kondove na izlazu sa wima polipropilenima (MKP10).

Pošto sam u sistemu do sad slušao samo Blue Velvet i to relativno davno, jedino što mogu da kažem o zvuku ovih cevi je da me nije nimalo razočarao. Koliko je preamp stvarno dobar moći ću da kažem posle poređenja sa Bobanovim 12B4A i 6H30.

Da li je neko imao prilike da sluša ovog VTL-a, šta bi vredelo još probati kod ovog koncepta?

[Zen Mod]

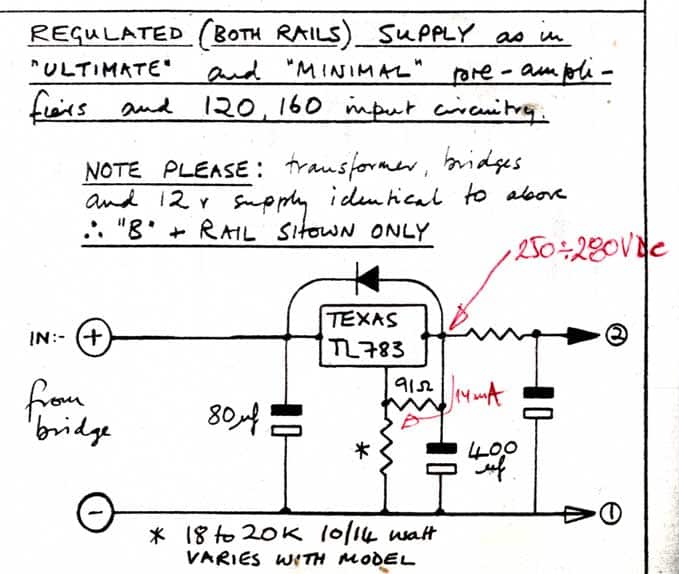

pravio sam ga davno sa kolegom - full verziju , sa mojom konstrukcijom cevnog serijskog stabilizatora - ako se dobro secam - dva kom ECL82 po regu ; konstrukcija je bila dual mono grejanje je bilo kako smo tad najbolje znali - naponski reg sa LM317 enhanced spoj , s tim sto nismo uzemljivali grejac nego ga elevirali na neki DC naponto je radilo strahota - pamuk tisina bez brumova , definicija , dinamika blablablaonda ga je deklasirao prototip WOT preampa , koji nije imao nikakvu regulaciju napona , grejanje naizmenicnom , zajednicko napajanje za oba kanala , izlazni trafoi iz vertikalnog stepena Gorenje TV-a .kasnije - kad sam uradio WOT pre kako treba , gde su izmedu ostalog stavljeni izlazni trafoi sa 21 sekcijom - nisam ni uporedjivaoevo ti dodatak sema iz kasnijeg izdanja VTL Book , cisto informacije radi .postena RC filtracija ipak bolje zvuci od seriskog rega sa TL783CKCajd glkedacu damalo proucim knjige starostavne ( samo da nadjem gde jemoj primerak ) pa ti kazem sta bi se dalo unaprediti u duhu danasnjice ........ a da se ne pravi drugi preamp :sarcastic_hand:naravno da bi posten shuntreg po kanalu podigao pre na novi nivo

[Sync]

Ti i tvoj wot...jel sad Igorov pa ga opet toliko hvalis?

[Zen Mod]

[sstrsat]

to je radilo strahota - pamuk tisina bez brumova , definicija , dinamika blablablaonda ga je deklasirao prototip WOT preampa , koji nije imao nikakvu regulaciju napona , grejanje naizmenicnom , zajednicko napajanje za oba kanala , izlazni trafoi iz vertikalnog stepena Gorenje TV-a .kasnije - kad sam uradio WOT pre kako treba , gde su izmedu ostalog stavljeni izlazni trafoi sa 21 sekcijom - nisam ni uporedjivao

Nisam upoznat sa koncepcijom WOT-a ali ovo gore i ni tesko deklasirat. Dva kaskadirana stupnja pojacanja u istom balonu ECC83 i povratna veza od gotovo 40dB. Cemu???Niti smanjenje izlaznog otpora ne moze bit opravdanje (sljedilo u sa ECC81 u izlazu ionako ima vrlo niski izlazni otpor)

[Nesic]

Ma nema šta da poredimo taj VTL sa 12B4A. Razlemi to pa u kantu

[Zen Mod]

Nisam upoznat sa koncepcijom WOT-a ali ovo gore i ni tesko deklasirat. Dva kaskadirana stupnja pojacanja u istom balonu ECC83 i povratna veza od gotovo 40dB. Cemu???Niti smanjenje izlaznog otpora ne moze bit opravdanje (sljedilo u sa ECC81 u izlazu ionako ima vrlo niski izlazni otpor)

WOT je jednostavan - znas ti sta je to samo ne ves da se to tako zove - imas ga na mom malom sajtus druge strane - ja sam bio odusevljen sa tim Ultimate preampom pre nekih 20-ak godina ........ a za sve kako je napravljen treba kuditi Saul Marantza i kompaniju , jerbo je David Manley gomilu stvari preuzeo ditto od pionira , racunajuci da njemu to valja .i valjalo je - sigurno nekoliko decenija .da moze bolje , naravno da moze s tim sto ovde nije data kompletna sema , mislim da ima par zanimljivih detalja koji nedostaju , s tim sto je koncepcija naravno ista

[Vix]

Ma ne valja to nista

[zocky]



... s tim sto ovde nije data kompletna sema , mislim da ima par zanimljivih detalja koji nedostaju , s tim sto je koncepcija naravno ista

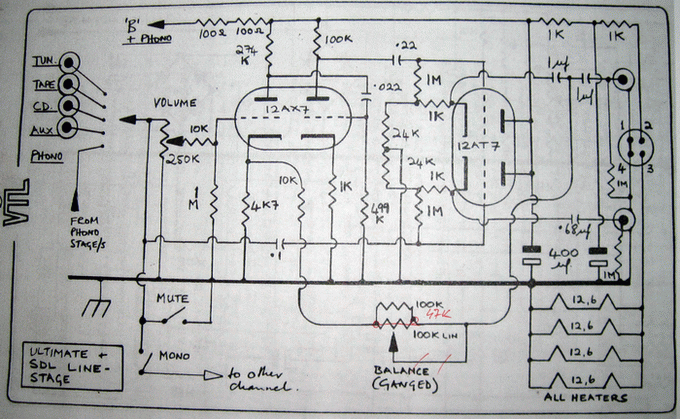

Evo kompletne šeme, u onoj prethodnoj sam obrisao komponente kojih nema na pločici.

[zerowaf]

Ma ne valja to nista

Stone_Kold, otkud ti Vixov pin i zašto si se ulogirao na njegovo ime!?

[Ја sam sam]

Stone_Kold, otkud ti Vixov pin i zašto si se ulogirao na njegovo ime!?

Брат ми је!

[zerowaf]

Брат ми је!

Vidim, nije krv voda!

[Vix]

Kanta! :buehehe:

[zocky]

Juče sam radio malo na preampu...

Ubacivanje WIMA MKP10 umesto ruskih nije donelo neku veliku izmenu u zvučnoj slici, možda ih nisam ostavio dovoljno dugo da sviraju pre ovog zaključka ali bitno da se ništa nije pokvarilo u zvuku.

Ono što jeste dovelo do promene u zvuku koja je očigledna su stabilisana napajanja grejanja cevi. Stabilisanje izvedeno sa LM317, RCRC filter ispred i izvršeno podizanje na potencijal od oko 50V. Meni se sviđa kako preamp zvuči u toj kombinaciji.

Ceo ovaj zahvat je bio u cilju otklanjanja bruma ali se ništa nije promenilo, ostao je istog nivoa kao i kod nestabilisanog grejanja. Onda sam malo isprobavao sa spajanjem masa kanala, kad ih spojim kod ulaza brum je konstantan za bilo koj položaj potenciometra. Sledeće je bilo spajanje CTM u napajanju i dobio sam "tišinu". Tihi brum i šum počinju da se čuju tek iza položaja potenciometra na "2h", ispred toga je apsolutna tišina.

Obzirom da je ova situacija prihvatljiva ne bih morao ništa više u tom smeru da menjam... Ono što ne razumem i što mi neda mira je zbog čega "dual mono" koncept kod ovog preampa nije u startu eliminisao brum .

Zbog čega se javio brum i šta sam ja zapravo uradio kad sam spojio CTM napajanja kanala?

Sstrsat je pomenuo nepotrebno veliku NPV, šta bi tu trebalo izmeniti i koji bi "benefit" tog zahvata mogao da bude?
