Ma ni tragedija, slobodno mozes storit sve probe cijevnog dila i dok sam ja offline. Ako ca zapne, Zen ce sigurno uskocit pomoc. Mada i nima nekog razloga zac bi zapelo. Sklop je stvarno jednostavan i tribal bi prodelat iz prve. Jedino mozda da testiras sam visokonaponski ispravljac prije ukljucenja cijevnog dila. U tu svrhu ti triba samo otpornik 6,8K / 5W ka opterecenje i na njemu tribas dobit oko 120V. Toleranciju od 110V do 130V mozes slobodno ostavit ali ako bude veca onda ce tribat ili smanjit ili povecat neki od onih 1K u RC celijama filtera. Proracun ispravljaca je, kako san vec navel, delan u PSUD2 za ispravljacicu GZ34 pa nije nemoguce da ce se pojavit odredjena odstupanja sa ruskom ispravljacicom. I oni zastitni 150 oma su strogo gledano sastavljeni od samih otpornika i otpora trafa ali neka budu te naznacene vridnosti. Cak i da budes moral recimo u dvi RC celije smanjit 1K na polovicu, jos uvik imas vise nego ogromno potiskivanje ripplea. U svakom slucaju, cim prikljucis testnih 6,8K imat ces jasnu situaciju oko ispravljaca.Nakon toga ti slidi prikljucivanje cijevnog dila i mjerenja na njemu. Kod prve sekcije cijevi tribas na katodi imat oko +1V a na anodi oko +65V a kod druge ti na katodi mora bit samo mrvicu vise nedo na anodi preve (+66V). Svi ovi naponi se mjere u odnosu na masu. Moze naravno i tu doc do odredjenih odsupanja (pogotovo sa ruskom 6N23 ) ali to neka te ne zabrinjava ni najmanje. Ako na anodi prve sekcije izmjeris izmedju 60 i 70V i na katodi druge tu mrvicu vise, ne triba nikakvih dalnjih korekcija.Nakon toga mozes na izlaz cijevnog dila prikljucit skop i prosetat po svim vremenskim i naponskim podrucjima da vidis da slucajno nima kakvih RF oscilacija. Ne bi ih tribalo bit ali kako sve te visokostrme lampe mogu lako zaoscilirat ovu probu bi bilo jako pozeljno izvrsit. Linija na skopu bi na svim podrucjima tribala bit potpuno ravna.A onog nacrtanog rasporeda spajanja i kratkoce veza oko samog podnozja se provaj drzat u cim vecoj mjeri bas zato da svedes na minimum mogucnost samooscilacije. I nikako ne zaboravi stavit one male kondove od 1nF.I to bi bilo to. Mozes po zelji dopeljat signal iz generatora i provjerit linearnost, frekventnu karakteristiku i impilsni odziv. Cijevni dio bi moral bit u stanju dat podosta preko 20Vp-p (koliko ti maksimalno triba) potpuno neizoblicenog napona na realnom opterecenju kojeg ce imat u ampu. Zato ako ces delat taj test sa generatorom skini privremeno onih 8,2K i za test stavi umisto njega 2,7K.Nakon toga bi slidilo povezivanje sa ampom ali tek nakon ca storis delay timer za visoki napon. Provat cu ti skicirat i poslat kakvu jednostavnu varijantu toga dok san jos ovdi. Kako vidis, ni bas da nimas posla oko kompletiranja svega toga tako da ti period do mog povratka online nece predugo trajat. A kako san rekal, Zen ce sigurno pomoc ako di zapnes.

[bata bane]

Sto se tice elektronike sastavicu sve delove, tako da ce lampe ostati na kraju samo da ih stavim kao visnju na vrh torte Ne sumljam da ce sve proraditi iz prve, ali bilo bi mi drago da budes online, zato i zurim A i ne mogu da pricam sa onim Zenom, mnogo je komplikovan Stigli su kondovi Nichikon kmx 68uF 400V, njih cu staviti u filterski deo, samo moram da pitam, da li i onaj elko 47uF sto je u rafinaciji grejanja, vezan sa 22K, moze da bude 68uF ili strikktno 47uF I jel treba da uz svaki elko u filterskom delu vezem paraleno neki blok 100nF

[Zen Mod]

sa elcima mozes +/-100% , kad neko pametan projektuje a kontam da nam je Barba pametan ....... sedi uz klimu i lada ...... dok ne izadje vanka

[Impuls]

Svi kondovi su fleksibilni po pitanju vrednosti sem prvog posle cevne ispravljacice. On se stavlja prema podacima iz dokumentacije za datu lampu.

[bata bane]

Svi kondovi su fleksibilni po pitanju vrednosti sem prvog posle cevne ispravljacice. On se stavlja prema podacima iz dokumentacije za datu lampu.

Pa reko bolje da pitam nego da se ceskam po glavi, a i onako ste navikli da pitam svasta A sto se tice malih 100nF blokova? Da stavljam?

[sstrsat]

Ma nima ti stvarno nikakove potribe bas sve elke bypassirat. Dosta je onaj jedan 100nF kond (kod cijevi) koji bypassira zadnji elko.Za vridnost elka su vec zen i impuls odgovorili. Stvarno nisu kriticne i slobodno stavi te 68uF Nichicone. A pogotovo je nekritican onaj u referiranju grijanja i mozes stavit bilo koju vridnost, sve dok je za radni napon 100 ili vise volta. Ma na tom mistu je i steta trosit nichicon

[bata bane]

Ma nima ti stvarno nikakove potribe bas sve elke bypassirat. Dosta je onaj jedan 100nF kond (kod cijevi) koji bypassira zadnji elko. Ma na tom mistu je i steta trosit nichicon

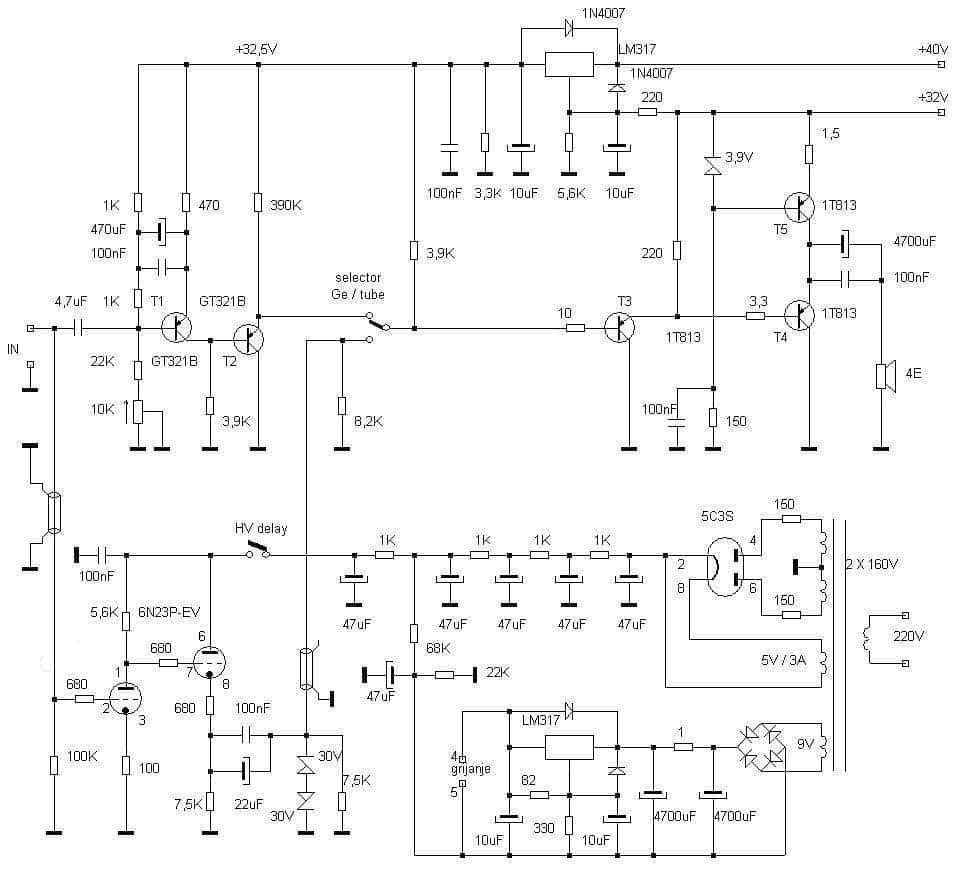

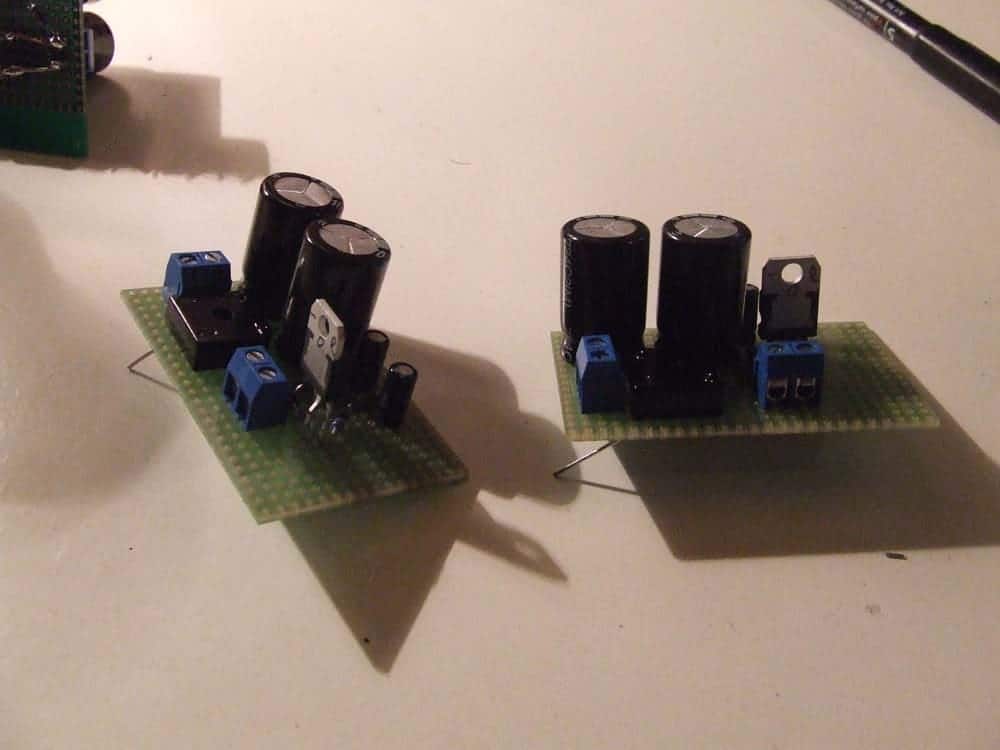

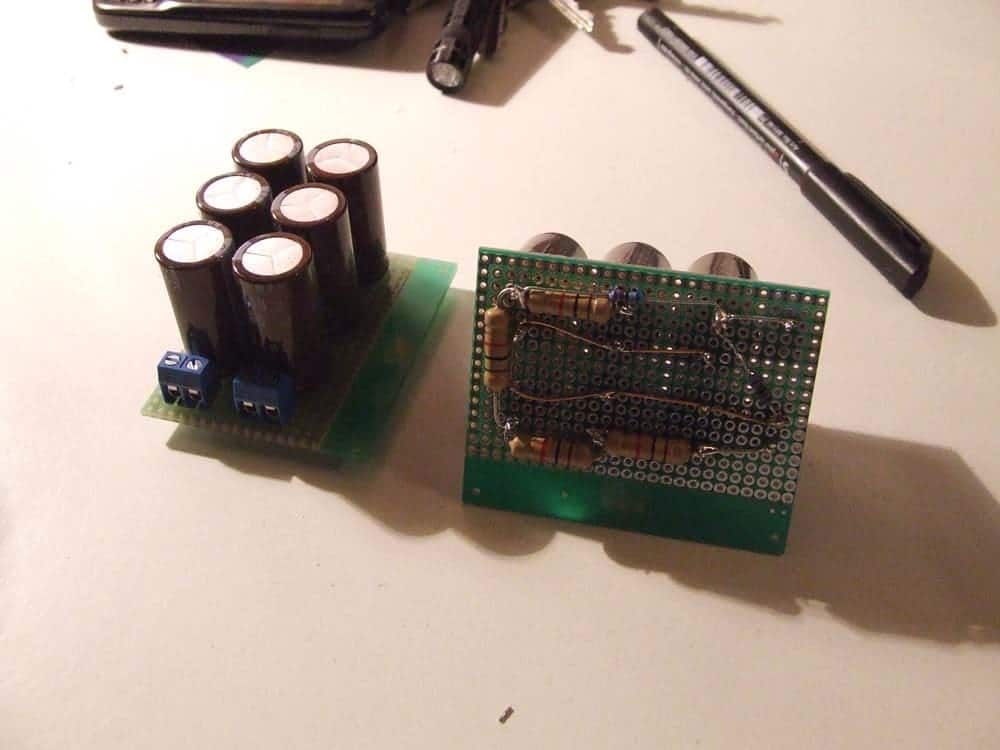

Ok Ma samo da ga skockam i da pustim lavove ;)Skicice sa filterskim delom i grejanje sa lm317

[sstrsat]

E nes mi ovako fusarit, i to jos na svom vlastitom ampu Skidaj tu tanku zicicu kojom si povezal minuse elka i stavi zvjezdiste u serdini pa na njega dopelji sa svakog elka. A od tog zvjezdista ce debele zice (barem 2,5 kvadrata ic prema spojistu visokonaponskih namota trafa i prema samoj cijevi.Das ist ordnung

[bata bane]

Das ist ordnung

Razumem , sluzimo narodu P.S. kud ga slikah odozdo

[machinori]

Eeeee bata Branko.... zamalo da me pretupaš da ti napravim pločicu... a znao sam da bi je badava pravio... evo, opet si rasprčkao sve što si napravio...

[bata bane]

Eeeee bata Branko.... zamalo da me pretupaš da ti napravim pločicu... a znao sam da bi je badava pravio... evo, opet si rasprčkao sve što si napravio...

Pa ce da pravis, nisi se spasio Jok bre, pa ima stister...pa stis Ge...stis cevka....zavisi ko ti dolazi u kucu Elem, iskopah danas nekog iz blizine BG da se docepam 5C3S ispravljacice, da ne cekam do kraja iduce nedelje...nadam se sutra ce biti tu Za 6n23p cu se uzajmim samo da pustim u pogon paklenu spravu

[Zen Mod]

........ cu se uzajmim .......

[bata bane]

Za moje trenutno stanje bi doktori "za dve noge" rekli...akutna faza Posle nekoga vremena se simptomi stisaju i postaju manje primetni, sa povremenim reemisijama ,odnosno, hronicna faza koja traje do pred kraj zivota, mada sa njom, uglavnom, moze da se zivi bez vecih teskoca

[bata bane]

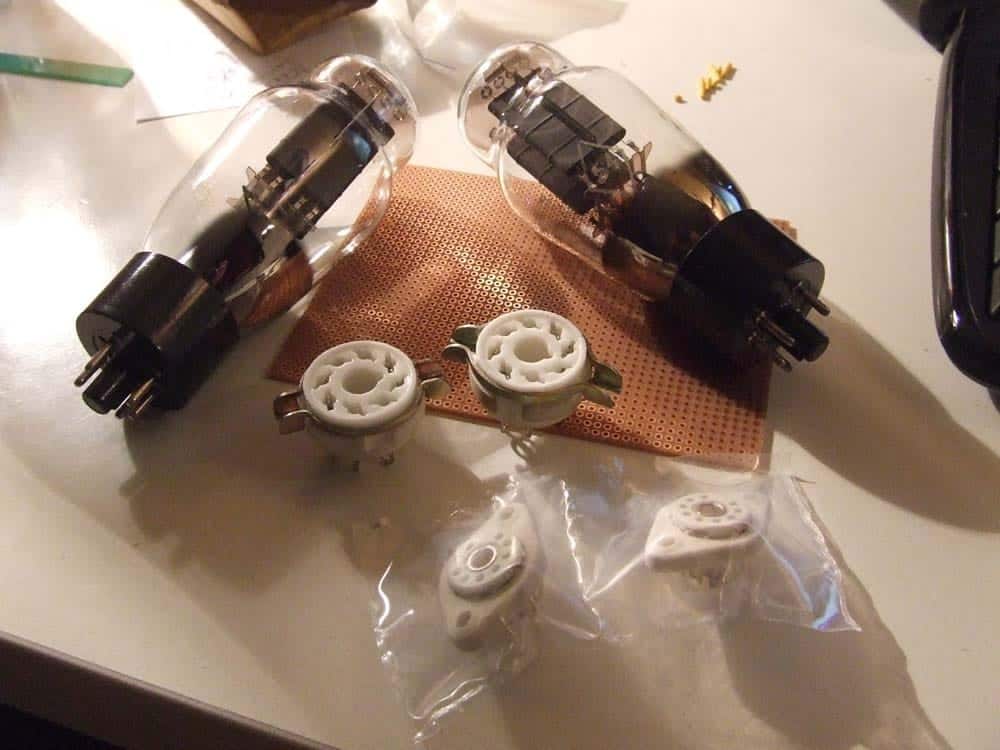

Stigla "teska artiljerija" 5c3s,a sutra ostatak, nadam se ;)Jer to sad znaci da sam i ja "tube freak"

[Zen Mod]

[bata bane]

Imam pitanje, u vezi izlaznog konda iz lampe od 22uF. Jer on utice na frekventnu karakteristiku kao kod ulaznog konda na Ge delu, da li je neophodno da bude bas 22uF I druga stvar koja me malo buni, na shemi ima HV relej, jer to neki specifican sklop ili samo visokonaponski relej

[sstrsat]

Evo odma odgovora Taj 22uF iza lampe itekako utice na dolnju granicnu frekvenciju. Kako je iza njega opterecenje malo manje od 2K onda sa njegovih 22uF pad od -3dB nastupa na malo iznad 3Hz. Njegovo smanjivanje na 10uF bi podiglo dolnju granicnu frekvenciju na nekih 8Hz a sa 4,7uF bi se dobilo nekih 16Hz. Kako vidis, vridnost ni kriticna, mozda bi se tek sa 4,7uF slusno zamitil vrlo mali pad najnizih frekvencija, ako bi i to. Zato mozes stavit bilo koju od tih vridnosti. Preko 22uF stvarno nima smisla ic jer se slusno ne moze dobit apsolutno nista a samo se bespotribno produzuje vrime njegovog praznjena nakon iskljucenja. Ovaj HV relej (kako je oznacen na shemi) je kontakt timera za delay ukljucenja visokog napona. Za sada dok cijevni dio jos ni povezan sa ampom mozes koristit bilo kakav prekidac. Kasnije, kad budu obavljene sve probe cijevnog dila samog za sebe, isplanirat ce se i storit kompletan timer za sve funkcije. Tek nakon toga ce ic povezivanje cijevnog i Ge dila. Tesko da cu ti za ova dva dana dok san jos ovdi (u utorak gren doma) stic nacrtat shemu kompletnog timera ali mozda se mozes i sam malo poigrat sa time. Recmo na bazi vjecnih 555 chipova (mada moze i bilo koji drugi tip timera). Na netu ima na stotine stranica sa svim aplikacijama za 555. Recimo ovakva organizacija: Napajanje Ge ampa i grijanje cijevi startaju odma sa ukljucenjem prekidaca. Nakon recimo 20-30 sekundi prvi 555 ukljucuje taj HV relej koji dovodi visoki napon na cijev a nakon jos recimo 10-ak sekundi drugi 555 ukljucuje zvucnik. Moze naravno bit i bez ovog drugog 555 jer ni sada nimas timera za zvucnik ali ga je ipak preporucljivo stavit.A kako vidin, ispravljacica je dosla pa ako je i trafo dosal mozda za ova dva dana mozemo testirat barem ispravljac sa opterecenjem od 6,8K

[Sipi]

....mozda bi se tek sa 4,7uF slusno zamitil vrlo mali pad najnizih frekvencija...

U smislu amplitude signala to nije znacajno, ne znam kakve zvucnike ima Bane, ali tesko da ima neke kod kojih bi se -3dB na 16Hz culo.Ono sto bi se sigurno culo je "muljav" donji registar jer bi u tom slucaju pomeraj fazne karakteristike bio primetan i do 100Hz. Zato mislim da je dobra tvoja preporuka za vrednost spreznog konda od 22uF.

[bata bane]

U smislu amplitude signala to nije znacajno, ne znam kakve zvucnike ima Bane, ali tesko da ima neke kod kojih bi se -3dB na 16Hz culo.Ono sto bi se sigurno culo je "muljav" donji registar jer bi u tom slucaju pomeraj fazne karakteristike bio primetan i do 100Hz. Zato mislim da je dobra tvoja preporuka za vrednost spreznog konda od 22uF.

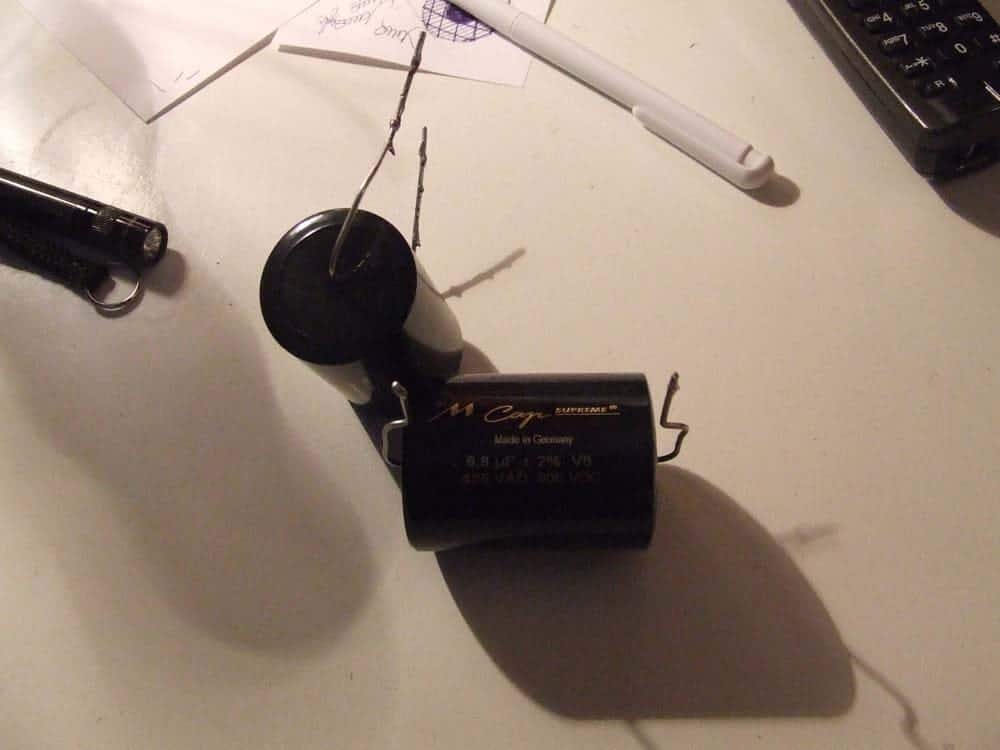

Znaci neki kompromis Nemam mogucnosti da odvojim zvucnike od zida na optimalnu distancu od oko 50ak cm, pa mi se desava da bas bude prilicno naporan i ako bas cepa po najnizim registrima. Moracu da probam pa da vidim sta pije vodu Naso neke kondenzatore, dok sam jos bio mlad i neiskusan Mundorf-Suprem od 4,7uF i 6,8uF pa cu da probam , mozda se uklope Sto se tice HV-releja, snaci cu se bez problema A zamalo da zaboravim, STIGLEEEEE 6n23p,ali sa sve EV! :drinks:Jos samo trafo

[sstrsat]

Sto se tice HV-releja, snaci cu se bez problema A zamalo da zaboravim, STIGLEEEEE 6n23p,ali sa sve EV!

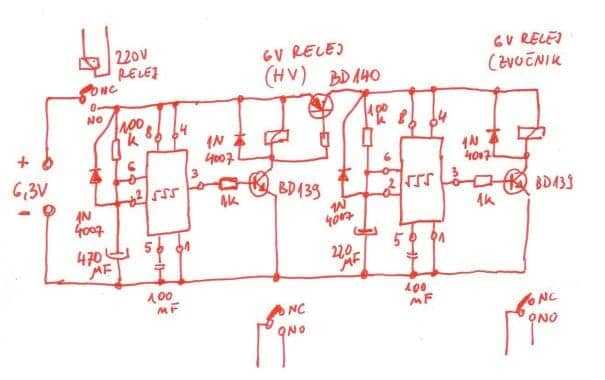

Evo, skoro sve je na stolu A kako san ti ipak stignul pripremit jedan moguci timer, evo ga ovdi. Vidit ces odma da je to sklop sa 2 komada 555 za ukljucivanje visokog napona i zvucnika. Nista posebno, napaja se sa 6V od grijanja lampe a ima dodan i 220V relej koji ga gasi odma po iskljucenju ampa. Tranzistori ne moraju bit bas strogo BD139 i BD140, hrpa njih moze poc. Isto tako i doide, na shemi su 1N4007 ali moze i hrpa drugih.Vrimena kasnjenja nisan precizno racunal nego san vridnosti elka stavil odoka.EV je vojna varijanta standardne lampadine. Tim bolje
