Roederstein su mlopgo dobri elci :aikido:sto vise to bolje , a mogu i shotci za grejanje - sta hvali

[bata bane]

Cekam odgovor za lampe, trafoe, sutra bi vec trebalo da znam kad ce sta moze da stigne za trafo verovatno Ei, ali nadam se do kraja ove nedelje da ce biti kod mene.Elem, posto se sst nije oglasio predpostavljlma da mogu da legnu i ti roedenstein kondovi od 100uF, e sade jer to vazi i za prvi kond do ispravljacice ...da malo ne preteram I drugo pitanjce, posto vidim da je u izlazu 6N23P lampe ima 22uF koji ide na Ge... jer on neophodan ili se stavlja iz sigurnosnih razloga, da ga mozda eliminishemo ;)ujha ko ce da doceka....

[sstrsat]

Elem, posto se sst nije oglasio predpostavljlma da mogu da legnu i ti roedenstein kondovi od 100uF, e sade jer to vazi i za prvi kond do ispravljacice ...da malo ne preteram

Evo me. Mozes slobodno stavit te elke, roedenstaini bi tribali bit odlicni. U grec od grijanja nimas apsolutno nikakove potribe stavljat schotky diode. Stavi najobicniji gotovi grec i to je to.A ovaj elko na izlazu cijevnog dila ipak mora ostat jer je iza njega impedancija od svega oko 2K tako da mora bit poprilicni kapacitet. Sad, ako mozes nac polipropilen tog kapaciteta i za napon od 100-ak volti onda stavi njega. Samo ca ce to bit malo veca bacvica nego elko Pocela je vidin zustar nabava. Tako i triba, nima odmora dok traje cijevna obnova :lightbulb:

[Zen Mod]

Barba - moji pdfi za 5Ц3С pokazuju max 20-ak uF za prvi kond

jes da si stavio 150-omske otpore u sec i tako to - al' napisi decidirano koliki max kond tu moze da legne

edit:

Hećime - cekam onaj mail od tebe

[sstrsat]

Pri kojem naponu ti podaci navode da je 20uF maksimalno? Virovatno 400 ili 500 ili i vise voltiSa ovih jedva 160V sekundara ne bi joj bilo nista i da stavis i 220uF. Rusi koji put stvarno znaju ekstremno konzervativno specificirat podatke u datasheetovima. Tako da joj ovih 100uF koje ce bane stavit sigurno nece nista bit

[Zen Mod]

Pri kojem naponu ti podaci navode da je 20uF maksimalno? Virovatno 400 ili 500 ili i vise voltiSa ovih jedva 160V sekundara ne bi joj bilo nista i da stavis i 220uF. Rusi koji put stvarno znaju ekstremno konzervativno specificirat podatke u datasheetovima. Tako da joj ovih 100uF koje ce bane stavit sigurno nece nista bit

OK - nisam radio sa tom lampom , pa joj ne znam narav :sarcastic_hand:bolje pitat no skitat

[Zen Mod]

nagradno pitanje - kuj ce mu kur ulazni kond ?

[sstrsat]

Da, stvarno. Koja je budala to stavila va shemu :buehehe: Ma moze naravno i bez njega a i sa njim. Nacrtal san ga po inercijiMada ulazni kond i ni sasvim bez svrhe. Ako recimo signal dolazi iz nekog full DC vezanog CD-a i ako se desi neki naponski poremecaj u njemu onda vezni kond ima itekakvu vridnost. Resetku od ECC88 (6N23) uopce ni tesko unistit

[Zen Mod]

Da, stvarno. Koja je budala to stavila va shemu :buehehe: Ma moze naravno i bez njega a i sa njim. Nacrtal san ga po inercijiMada ulazni kond i ni sasvim bez svrhe. Ako recimo signal dolazi iz nekog full DC vezanog CD-a i ako se desi neki naponski poremecaj u njemu onda vezni kond ima itekakvu vridnost. Resetku od ECC88 (6N23) uopce ni tesko unistit

a jes fakat - ako neka budala usteka oti utikac u trofaznu uticnicu - i onda biva steta da pobrisem oti kond za tebe , oli da ga ostavim ?

[bata bane]

a jes fakat - ako neka budala usteka oti utikac u trofaznu uticnicu - i onda biva steta

Pa ko ga pravi , moz se desi lako da zameni utikac od sporeta za obican Sutra, prekosutra, cu sastaviti povezati komponente i onda cim stignu lampadine i trafo da mogu da ih prikljucim I naravno pfotke...

[Zen Mod]

sam ti vrno majal

[sstrsat]

Sutra, prekosutra, cu sastaviti povezati komponente i onda cim stignu lampadine i trafo da mogu da ih prikljucim

Uspori bar malo, necemo glavom kroz zid Ima i nekih konstruktivnih caka sa kojima se moras upoznat prije sastavljanja cijevnog dila. A kako slika govori vise od 1000 rici, skicirat cu ti i provat vec danas postat jedan prijedlog layouta cijevnog dila. ECC88 (6N23) moze lako postat vrlo nemirna i zaoscilirat (obicno na vise od 100 MHz) ako se ne obrati paznja na neke detalje

[bata bane]

Uspori bar malo, necemo glavom kroz zid

Nista ne ukljucujem bez pitanja Sad sam u HRCAK modu i prikupljam delove za dalje, samo opusteno i bez zurbe...

Ko zna kad ce stici lampadine

Imam par pitanja, diode za LM317 su iste one kao za Ge deo?

otprnivi 22K,68K, i 150 oma u filterskom delu su isto mali 0,6W?

na slici trafoa, izmedju dva otprnika od 150, je ucrtana podebljana T linija jer to slepi zavoljak ili neki dodatak, da znam kad narucujem(bolje da pitam )

[sstrsat]

Je,diode oko LM317 mogu bit one iste koje si stavil kod LM317 u Ge dilu. Znaci bilo koje Si diode za 1A ili vjace, od 1N4001 pa nadalje. Naponski rating ovdi ni bitan, tu su naponi od par volti.Ovi otpornici od 22K i 68K mogu bit male snage (0,6W) jer kroz njih tece vrlo mala struja pa je i disipacija mala.Otpornici od 150 oma izmedju sekundara i ispravljacice su zastitni otpornici ispravljacice. Oni se ustvari sastoje od samih otpornika, otpora jedne polovice visokonaponskog sekundara i preslikanog otpora primara. Ovdi je ta vridnost derivirana iz PSUD2 simulacije za GZ34 (nima va njegovj bazi 5C3S). Neka ostanu ove vridnosti od 150 oma a eventualna korekcija napona ispravljaca ce se storit korekcijom 1K u filterskim celijama. Ca se tice snage, 150 oma mogu isto bit male snage ali kako ce bit smjesteni na podnozju ispravljacice di je malo jace grijanje onda ih stavi da budu od 1W ili po zelji 2W.Ova "podebljana T-linija" je spoj zajednicke tocke sekundara sa masom ispravljaca (negativnim polovima filterskih elka).Slipi nanotaj nije prikazan nashemi a podrazumiva se da je korisno ako ga trafo ima (to ionako vazi za sve mrezne trafe).I kod narucivanja trafa obavezno trazi da ti visokonaponski sekundari ne budu spojeni (to ces sam spojit). Ovo iz razloga jer ni svejedno koji krajevi namotaja se spajaju (znan osobno za jedan slucaj kad je "motalica" spojil krive krajeve i time je trafo bil onesposobljen da dela va ovakvom tipu ispravljaca )

[sstrsat]

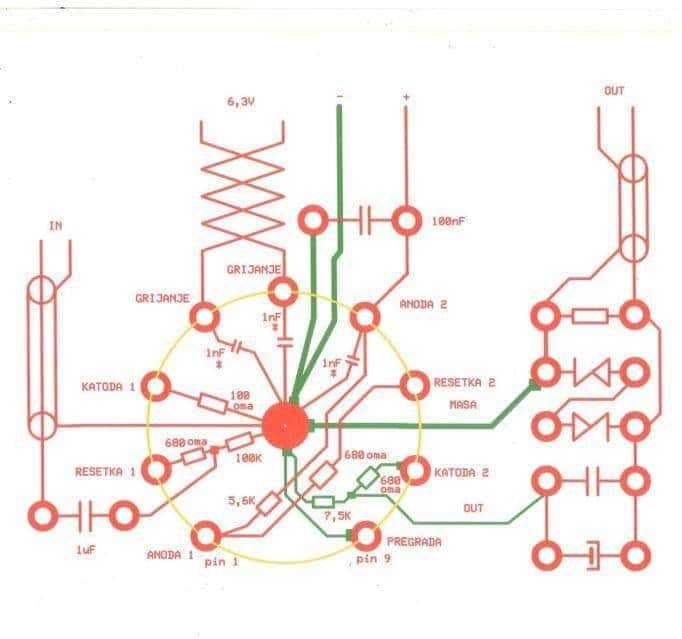

Ajmo malo i o konkretnim detaljima spajanja cijevnog dila. Na sliki je jedan nacin koji ja jako cesto koristim. Na najobicnijoj izbusenoj univerzalnoj plocici se probusi rupa 22mm i montira noval podnozje. Na centralni pin podnozja se zalemi deblja zica koja predstavlja odlicnu tocku mase. Spajanje nekih elemenata (kod kojih moze bit kriticna duzina zica, pogotovo kod rada sa visokostrmim cijevima) se vrsi na samom podnozju tako da su dovodne zice elemenata minimalne i prakticno ni ne postoje. Ostali elementi se spajaju oko podnozja lemeci na bakrene kruzice ili kvadratice na plocici. Cista SMD tehnologija Sa slike se vidi da ima i nekih elemenata koji nisu ptikazani na shemi. To su keramicki kondenzatori od 1nF (oznaceni zvizdicama) koje ja inace rutinski stavljan va sve sklopove na tim mistima. Bas zbog toga ih najcesce i zaboravin nacrtat u shemama Funkcija im je preventivna, minimiziranje mogucnosti nastanka RF oscilacija. Onaj u anodi druge sekcije cijevi neka bude za 250 V a ona dva u grijanju je dovoljno da su za 100 V.Virujen da je slika dovoljno jasna. Spajanje ispravljaca za visoki napon i grijanje nisan crtal jer su nekriticni. Jedino kod visokonaponskog ispravljaca preporucan da minus polovi svih elka gredu sa posebnim zicama na srednji izvod trafa. Ali ako to ni moguce zbog duzine zica i rasporeda (kako ce izgleda ovdi bit slucaj)onda neka minusi svih elka budu spojeni va zajednicku tocku i iz te tocke neka gredu debele zice na masu cijevnog stupnja i na srednji izvod trafa. Pod masom cijevnog dila podrazumivan onu deblju zicu na sredisnjem pinu podnozja.Posto je BB-u ovo prvi cijevni rad, onda cu spomenut da se orijentacija pinova na lampi gleda odozdo, u smjeru kazaljke na satu.

[bata bane]

Posto je BB-u ovo prvi cijevni rad, onda cu spomenut da se orijentacija pinova na lampi gleda odozdo, u smjeru kazaljke na satu.

Pa najzad da neko shvati skim imate posla

[bata bane]

Imam jedno pitanje, pre nekog vremena slusao sam jedan preamp i za probu su imali dve vrste napajanja sa choke i sa L-C varijantom. Varijanta sa zavojnicom je radila po meni malo bolje, kakva je mogucnost da u fiterski deo umesto L-C varijate ubacim choke Naravno, ovo sugerisem kao amater, pa cak i po cenu da ne zavrsimo proekat u ovoj "sezoni" , ali da ga uradimo shampionski

[Zen Mod]

choke = Lsta si hteo da kazes , u stvari ?

[bata bane]

choke = Lsta si hteo da kazes , u stvari ?

R-C, kond-otpornik

[sstrsat]

Sa prigusnicom bi se dobilo jos jace potiskivanje bruma nego sa otpornikom ali to ovdi stvarno ni od znacaja. Ove 4 RC celije osiguravaju nekih 117dB potiskivanja ripplea. I to sa naznacenim elkima od 47uF. A kako ce ustvari doc 100uF onda ce potiskivanje prec vise od 140dB. U obadva slucaja potpuno necujno. Prigusnica kod ovako malih struja bas i nima nekog velikog opravdanja. Ne da ona ni dobra ali ovdi tesko da moze dovest di ikakvih prakticnih koristi.

[bata bane]

Prigusnica kod ovako malih struja bas i nima nekog velikog opravdanja. Ne da ona ni dobra ali ovdi tesko da moze dovest di ikakvih prakticnih koristi.

Ok, Sutra idem po kondove, i po ostalu lepetroniku, trafo ce biti prekosutra, a za lampe jos mi ne javi covek kad ce poslati...

[bata bane]

Situacija je sledeca, sto se tice sitnih delova sve je tu i stabilizacija grejanja je vec sklopljena(slike sutra), ali dobio sam informaciju da ce lampe tek biti tu krajem iduce nedelje Sto nazalost smanjuje mogucnost da se sve izvede dok je sst na vezi Bar ce covek da odmori dusu od dusmana
