Generator funkcija sa MAX038 chip-om

[Sipi]

Evo, ipak se u Beogradu nasao jos jedan MAX038 chip pa je uredjaj jutros svecano pusten u rad. Nisu dzabe nahvalili na net-u ovaj chip - stvarno dobro radi, mnogo bolje od xr2206 ili prastarog ICL8038. Ugradio sam ga u staru gvozdenu kutiju od mreznog switch-a (15 x 8 x 2.5cm) tako da je vrlo kompaktan, trafo je van kutije (wallvart, 5V/300mA - bivsi punjac od bivseg aku srafcigera).Sema je kompilacija datasheet-a, nekih sema sa net-a, uz dodato rasprezanje digitalnog od analognog napajanja i izlaznog OpAmp-a (AD828, 450V/us, 130 MHz band).Evo seme generatora sa napajanjem:Izgled spolja i iznutra:

[Sipi]

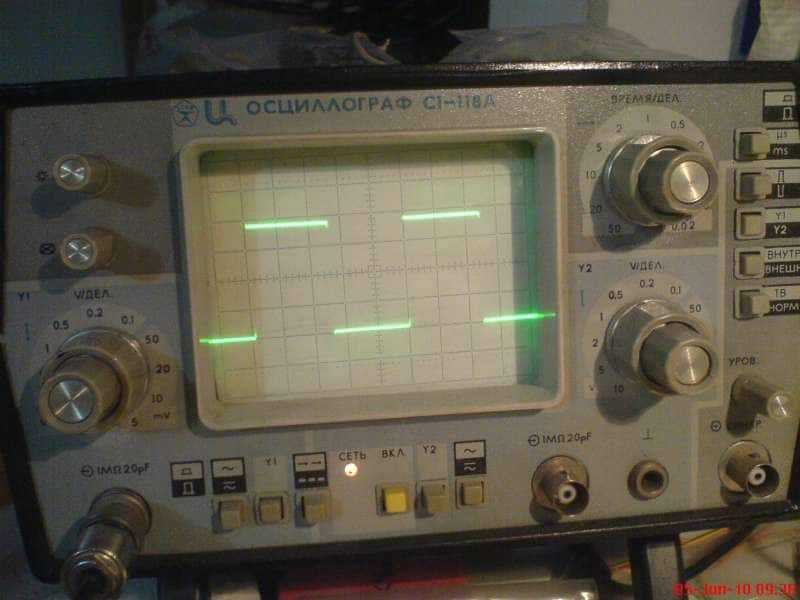

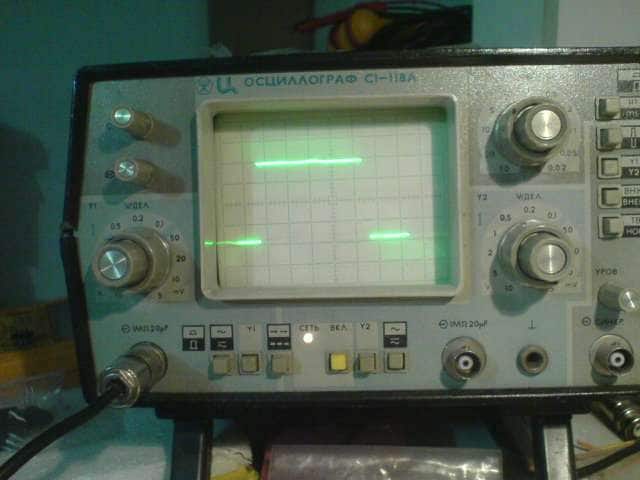

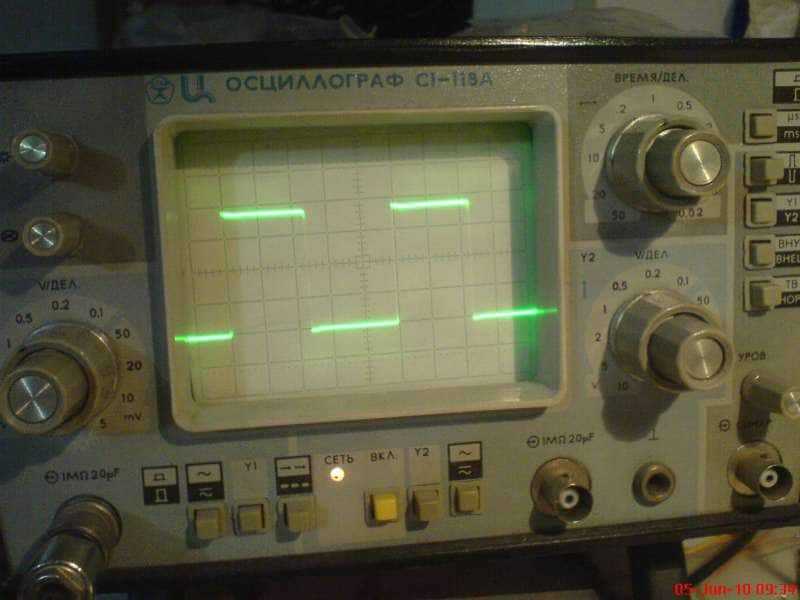

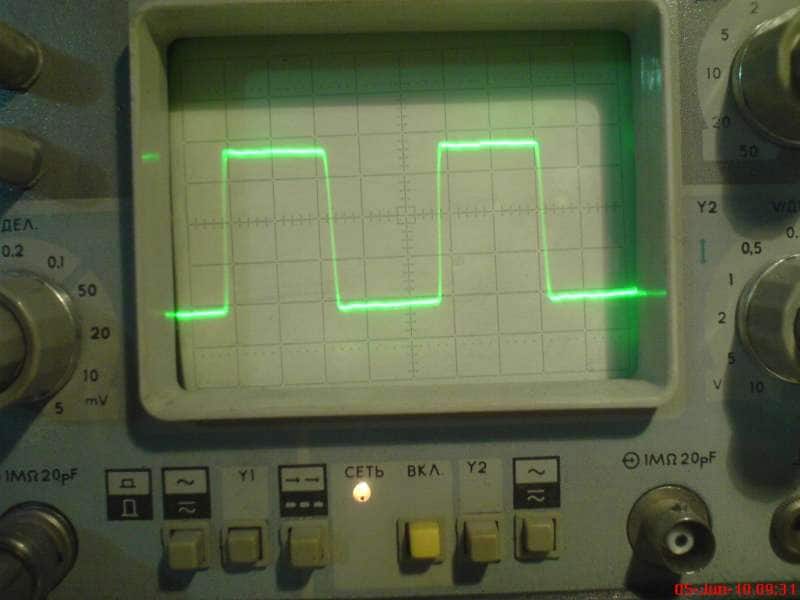

Evo i izgleda oblika signala - stavljam samo kvadratni signal, sinus i trougao su jos bolji.Cetvrtka, 1 Mhz:100 kHz:10 kHz:20 Hz:Edit: amplituda na svim slikama je oko 4V peak-to-peak

[bata bane]

Blago tebi Sipi Samo molim te, pazi na tih 220

[Sipi]

Blago tebi Sipi Samo molim te, pazi na tih 220

Zato sam ga ovaj put stavio u kutiju - da ne moze zica tek tako da skoci na njega

[sp300b]

[viktor1986]

Sipi, koliko iznosi THD za taj uredjaj? Deluje primamljivo da se napravi...

[Sipi]

Ne znam napamet, to nije brojka koju smatram vaznom (pogledaj u datasheet-u, sigurno pise - THD uredjaja je u stvari THD MAX038 chip-a, doprinos AD828 je zanemarljiv). Meni je kod ovog uredjaja mnogo vaznija pravilnost talasnih oblika i frekventna linearnost.

[Ја sam sam]

Не бих да кварим тему. ал увек сам волео прављене справе.

Тема ме подсети на један мој пројекат који је одавно завршен ал никад није скутијан!

Употребљен је 2206 који је узгред буди речено лош и никако  нисам могао  подесим  да има идеалну синосуиду.

Разлог је што он од троугла прави синосуиду.

Експериментисању није било краја, уз то сам га и покварио  .

Међутим самим кварењем сам успео у ствари да побољшам рад тј. да синосуиду поправим, оне две остале нису више радиле

Сада је синусоида идеална!, браво Ја.

Наравно осим самог 2206 додао сам и појачавач и напајање јер цео уређај је био замишљен за употребу на терену.

Ако мој пост квари тему, обрисаћу га!!!!!!

[sstrsat]

Ne znam napamet, to nije brojka koju smatram vaznom (pogledaj u datasheet-u, sigurno pise - THD uredjaja je u stvari THD MAX038 chip-a, doprinos AD828 je zanemarljiv). Meni je kod ovog uredjaja mnogo vaznija pravilnost talasnih oblika i frekventna linearnost.

Upravo tako, THD je stvarno tako malo vazan kod ovakvih function generatora. Generatori tog tipa ne mogu generirat skroz idealnu sinusoidu ali zato generiraju izuzetno dobre pravokutne i trokutaste valne oblike. A ca i triba vise za ocjenu linearnosti i tranzijentnog podesavanja ampa. A i njegova sinusoida, bez obzira ca ni po obliku apsolutno idealna, je i vise nego dovoljna za mjerenje frekventne karakteristike. A i amplituda joj je skoro neovisna o frekvenciji. U cilom opsegu u kojem 038 dela.Kako MAX038 ide do vrlo visokih frekvencija (i ocuvava odlicne valne oblike), on vridi svaki cent svoje cijene. Ja ga vec godinama koristim i ni mi ni nakraj pameti da trazim drugi tip generatora. Sluzi mi i pri restauraciji i podesavanju starih radio aparata (FM modulaciju ionako vec interno ima a mali AM modulator san mu dodal)

[Mikorist]

Ако мој пост квари тему, обрисаћу га!!!!!!

imas predivne crteze i beleznicu

da vidis tek moju

[Quattor]

imas predivne crteze i beleznicu

da vidis tek moju

Ama nije to njegovo - vidi samo tu latinicu...

[Ја sam sam]

Ama nije to njegovo - vidi samo tu latinicu...

Тада сам био Про - Европејац!

После бомбардовања   ове наше прелепе државе пређох на нашу  и једину Ћирилицу!

[pinco]

Da se nadovežen na temu sa par pitanja.....

Baš malo kopan po netu projekte GF, meni triba do nekih 100-200kHz, za audio testiranja, kolko vidin na netu se sve vrti oko nekolko specijaliziranih krugova, MAX038 je najbolji al najteže nabavljiv, štabi bilo da se uradi sa XR2206, jel on tolko inferioriniji, ili je razlika na višin frekvencijama, gledan ovaj tu i ono super izgleda, a i jednostavan je, ima brdo projekata na netu ili bez buffera na izlazu, ili stavi buffer pa onda pot, neznan koji je smisal toga....

Iman doma AD826 i AD844, AD797...bili se oni mogli koristit?

Jel postoji pločica za taj projekt ili je ostalo na p2p, i zašto 5V, mislin svaćan da je sasvin dosta za većinu testiranja, al zašto je na kupovnin uvik 50R izlaz i 20V napon, ima li to neku svrhu ili?

Gledan ovaj, slićno je izveden, samo šta na izlazu koristi specijalizirani buffer, dok kolega Sipi koristi opamp u paraleli, i gain 2x,

[Ја sam sam]

За плочицу питај Сипија а 5 Волти је вероватно што је тада трансформатор јефтин и може да се нађе. Мислим да и од неког старијег мобилног пасује.

[Sipi]

I XR2206 i ICL8038 postaju neupotrebljivi mnogo pre 100kHz. Talasni oblici se deformisu do ocaja. Necemu mogu da posluze do 10-ak kHz maximalno. Koga to zadovoljava, sve je OK... Buffer na izlazu je pozeljan ako radis sa uredjajima cija je ulazna impedansa niska. AD826 je dobar izbor (brz, snazan izlaz, frekv. stabilan). PCB generalno smatram inferiornim nacinom izrade uredjaja (u VF kolima narocito), tako da je nisam pravio. 5V zato sto je to meni dovoljno - kome treba vise od toga, nije nikakav problem da podigne napon napajanja, poveca pojacanje i doda snazniji strujni stepen na izlazu. Komercijalni uredjaji treba da pokriju siri spektar potreba potrosaca a u DIY zoni svako pravi ono sto njemu treba...

[papa d.j.]

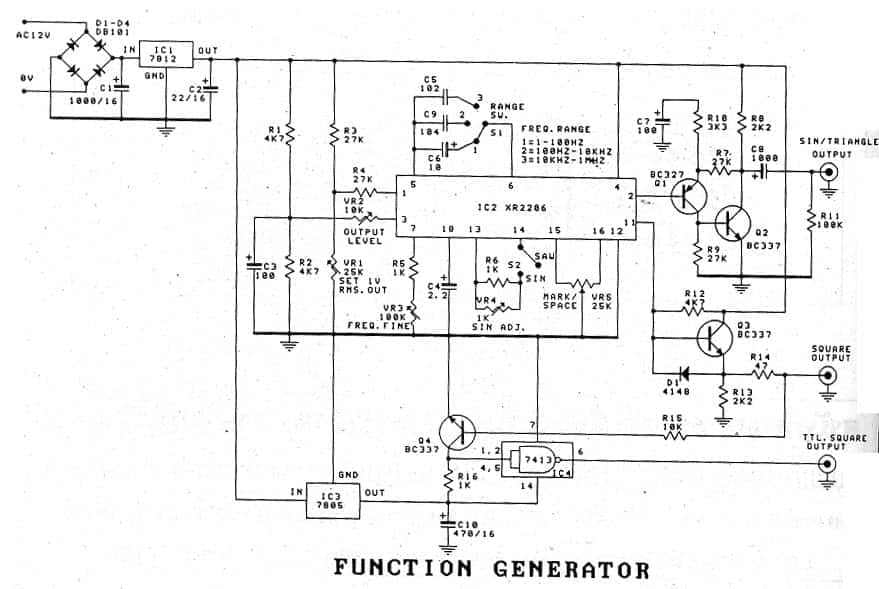

Meni ovaj malecki sa XR2206 radi posao, nažalost osciloskop (stara Iskra - lampaš) čeka nove kondenzatore, nije u funkciji, tako da ne mogu da slikam šta daje na izlazu.Traži malo podešavanja, jednostavan, kad sam ga napravio i podesio to je za moje potrebe bilo ok. http://electronics-diy.com/electronic_schematic.php?id=822

[Ја sam sam]

Meni ovaj malecki sa XR2206 radi posao, nažalost osciloskop (stara Iskra - lampaš) čeka nove kondenzatore, nije u funkciji, tako da ne mogu da slikam šta daje na izlazu.Traži malo podešavanja, jednostavan, kad sam ga napravio i podesio to je za moje potrebe bilo ok.

И онај што сам правио ради ко бог али сам га само јед пут користио. Једноставно, имам други. Мада ипак мислим да је 2206 канта али када се појавио била је права помама.

[Rade]

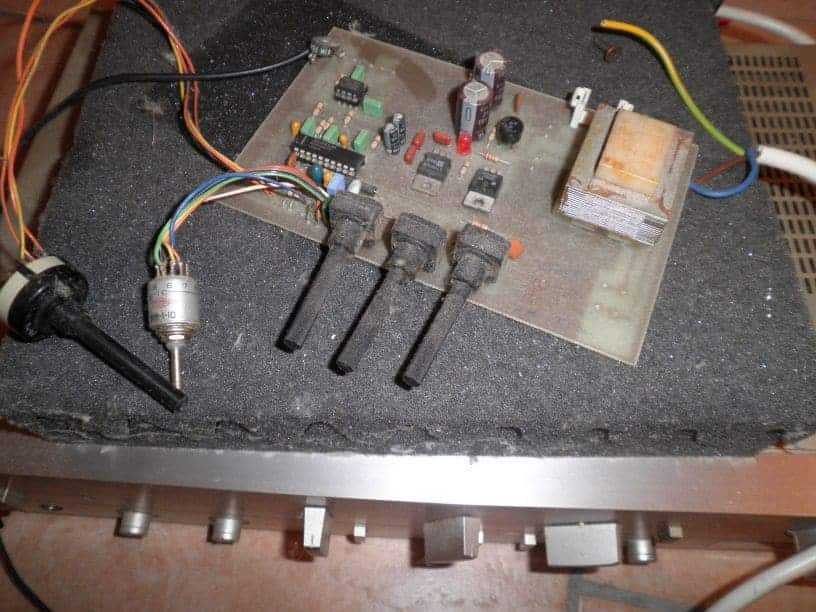

Ima više od 10 godina kako radi na zagrevanju zvučnika .....ima i kutija , ali ovako je bolje

[Ја sam sam]

Де нађе тај јапански преклопник?

[Rade]

Lik kod kog sam kratko radio se zabavljao / a i ja sa njim / da kupuje ostatak materijala od proizvodnje kojekakve elektronike .Pa kad to donesemo tri dana se gleda šta ima , i onda se premesti u magacin .

[Ја sam sam]

Јел беше са предње стране има рупе за ограничавање хода, једна подлошка има зуб која упада у одабрану рупу?

[Rade]

Јел беше са предње стране има рупе за ограничавање хода, једна подлошка има зуб која упада у одабрану рупу?

Da , upravo tako .Kod mene to stoji kako se vidi , pošto koristim samo sinusoidu do 100 hz . Kad mu namestim da ide membrana 2 sek dole pa 2 sekunde gore
