stein Napisano Januar 30, 2010 Share #45 Napisano Januar 30, 2010 Lepo rekoh, saće Juma da se javi, i kako rekoh, tako bi... Da sam ja pitao, javio bi se Sipi... Link to comment Podeli na ovim sajtovima More sharing options...

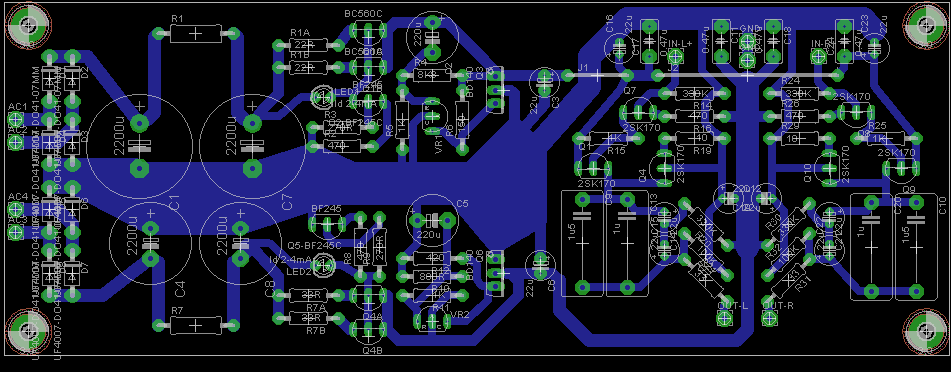

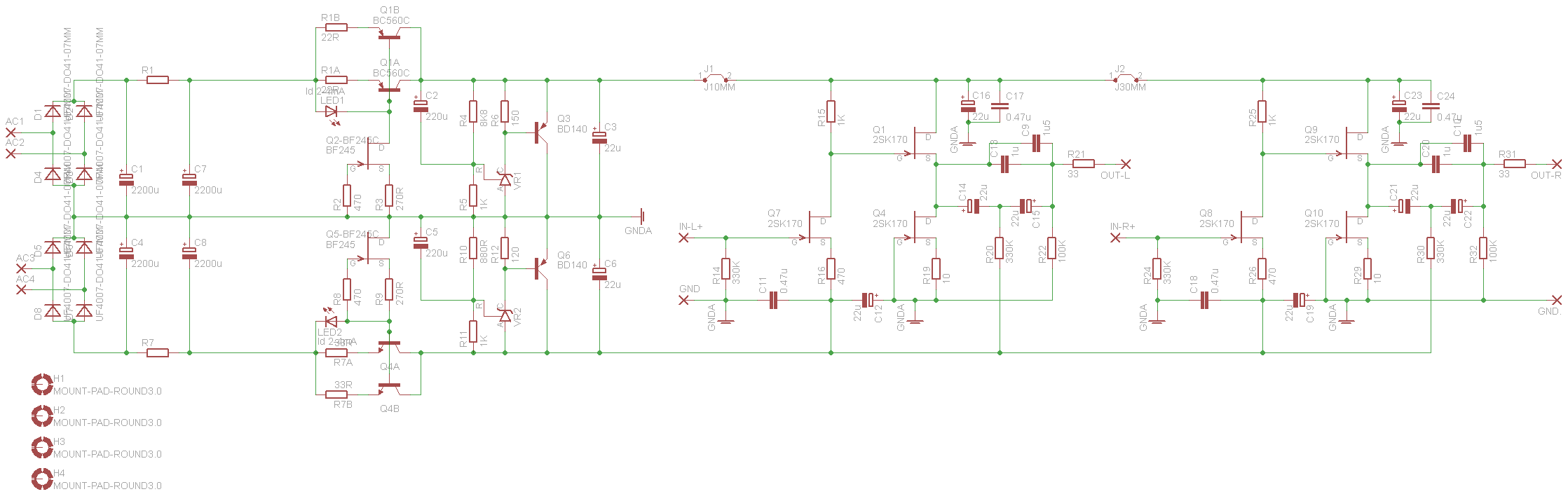

ManicP Napisano Maj 25, 2011 Share #46 Napisano Maj 25, 2011 Na pravljen još jedan komad ovog preampa. U principu ništa nije menjano u odnosu na Sipijev, sem napajanja koje je napravljeno sa Sipijevim "malim" šantom.Da ne bude zabune, na šemi umesto piše 2SK170, a zapravo je BF862 sa gate stoperom 470 Ohm na adapter pločici sa pinautom kao 2SK170, zato što sam lenj da pravim novi blok u Eagle-tu.Izlazni kondovi su Siemens stacked foil 1,5uF sa 1uF polipropilen u paraleli da malko zabiberimo...Evo malko slikica iz Eagle-ta i PCB. Link to comment Podeli na ovim sajtovima More sharing options...

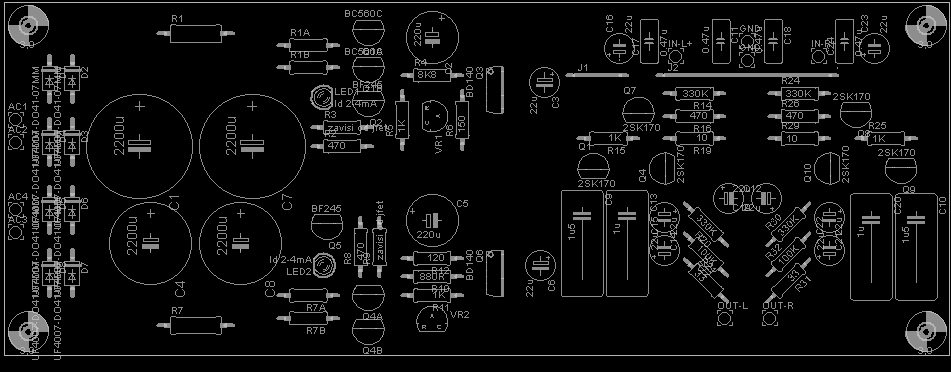

ManicP Napisano Maj 25, 2011 Share #47 Napisano Maj 25, 2011 I PCB Sipi shunt BF862 v4 PCB.pdf Link to comment Podeli na ovim sajtovima More sharing options...

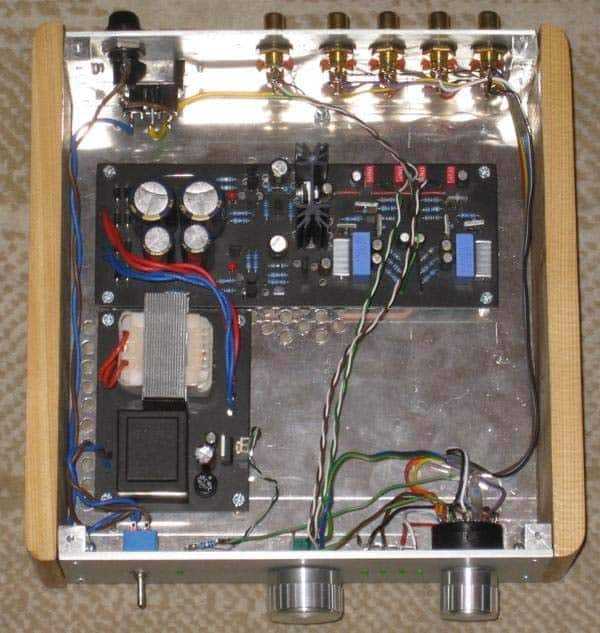

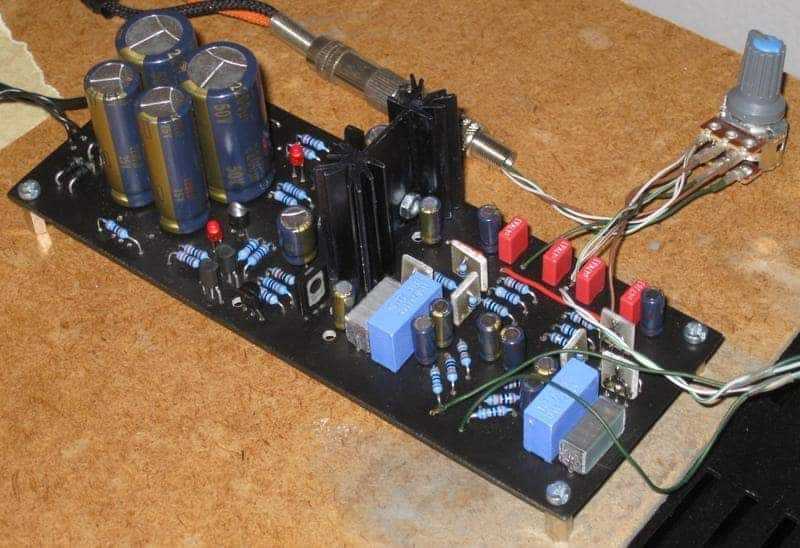

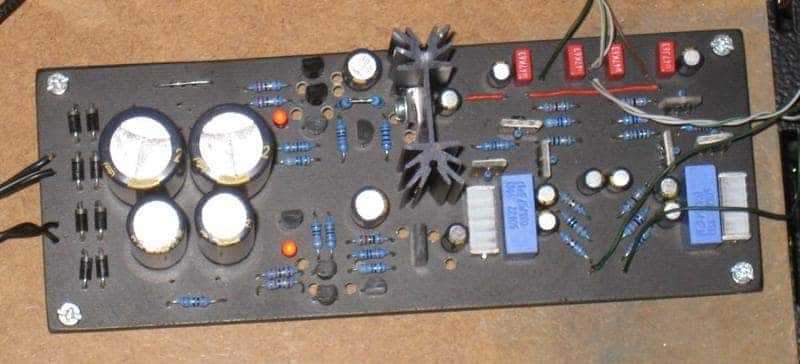

ManicP Napisano Maj 25, 2011 Share #48 Napisano Maj 25, 2011 I malo pornografije. PCB su ofarbani crnim termootpornim lakom, 400 kinte po' kile.Trenutno svira na dasci i to :crazyrocker:Mozda cu malko samo da smanjujem struju CCS-a + šanta, jer se dobrano greje, ali 10%. Link to comment Podeli na ovim sajtovima More sharing options...

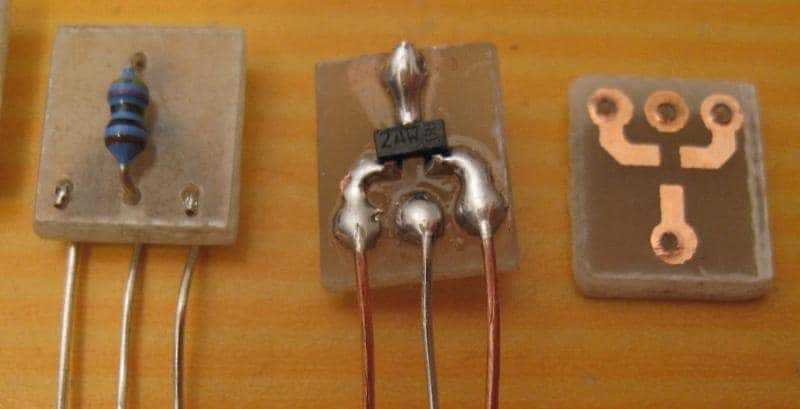

Sipi Napisano Maj 25, 2011 Autor Share #49 Napisano Maj 25, 2011 Odlicno Pedja :good2:Koji napon imas preko R15 i R25 (sema iz posta #46)? Po vrednostima sa te seme, gornji napon je +24.5V a donji -4.7V, jel tako?Posto BF862 najvise toplote otpusta na Gate pin ja sam adaptere pravio tako da bude veca povrsina bakra na tom pinu - ako se budu pregrevali, tu moze lako da se intervenise... Link to comment Podeli na ovim sajtovima More sharing options...
ManicP Napisano Maj 25, 2011 Share #50 Napisano Maj 25, 2011 Dobar hint za gate BF862 :ok:8k8 nisam imao pa sam spojio dva otpornika na otprilike 8k5 i pozitivan napon je +23,5V. Negativni napon je sa otpornikom 887Ohm (tako nešto +-2 Ohm) je -4,72V.Jel ideja da se prilemi neki parčić bakarne žice, bakarne folije ili tako nešto za hlađenje BF862 ako ustreba?EDIT: Na R15 i R23 su naponi 10,25V i 10,23V. Fetovi su sa Idss ~13,5-14mA. Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Maj 25, 2011 Autor Share #51 Napisano Maj 25, 2011 ...8k8 nisam imao pa sam spojio dva otpornika na otprilike 8k5 i pozitivan napon je +23,5V. Negativni napon je sa otpornikom 887Ohm (tako nešto +-2 Ohm) je -4,72V.Na R15 i R23 su naponi 10,25V i 10,23V....Sve je OK Vrednost ta dva otpora bi mogla da ide do 1k3, ali ako si zadovoljan gain-om i zvukom, nema potrebe menjati......Jel ideja da se prilemi neki parčić bakarne žice, bakarne folije ili tako nešto za hlađenje BF862 ako ustreba? Tako je, parcence folije zavrsava posao, ali obzirom da BF862 disipira svega 130mW ne verujem da ce biti potrebno... Link to comment Podeli na ovim sajtovima More sharing options...
ManicP Napisano Maj 26, 2011 Share #52 Napisano Maj 26, 2011 Sve je OK Vrednost ta dva otpora bi mogla da ide do 1k3, ali ako si zadovoljan gain-om i zvukom, nema potrebe menjati...Aha, svaćam, ulaz u buffer sa većim otporom spuštam bliže +U/2 pa ću imati malo veći naponski sving i malko veće pojačanje preampa. Ke se proba pred kutijanje... Link to comment Podeli na ovim sajtovima More sharing options...
sp300b Napisano Maj 27, 2011 Share #53 Napisano Maj 27, 2011 To je moj drug Pedja !em pametan, em vredan, em razume... Link to comment Podeli na ovim sajtovima More sharing options...

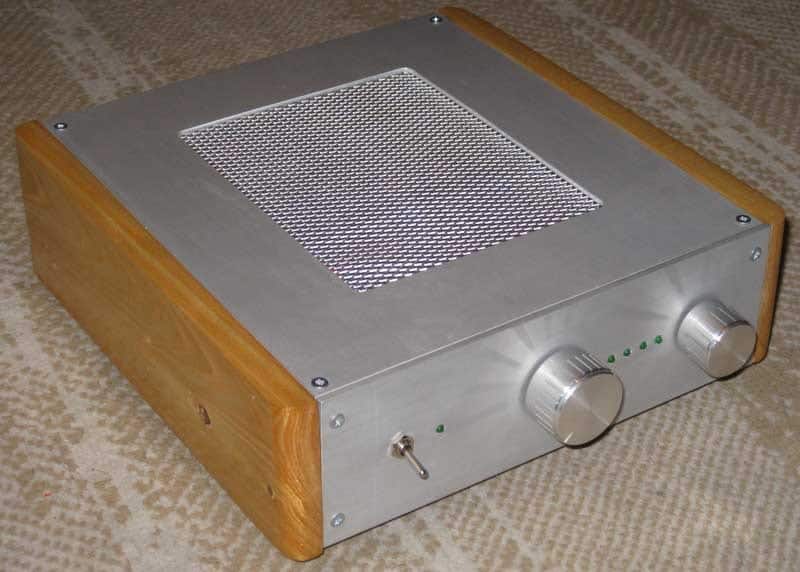

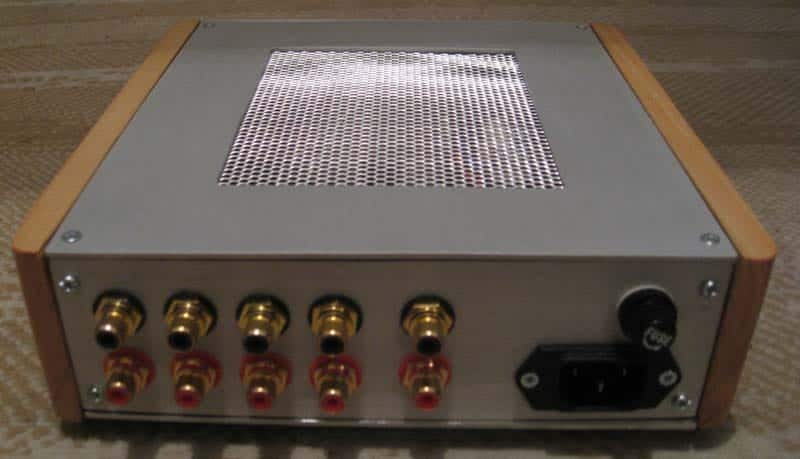

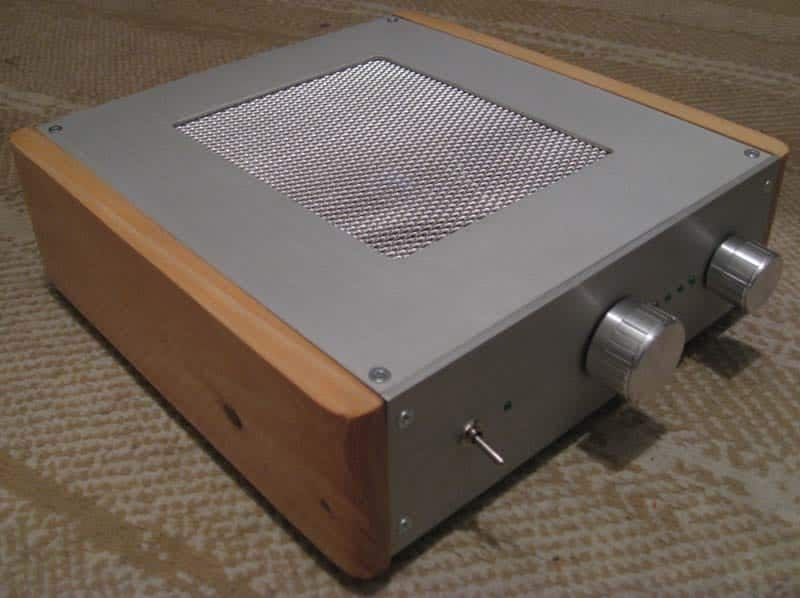

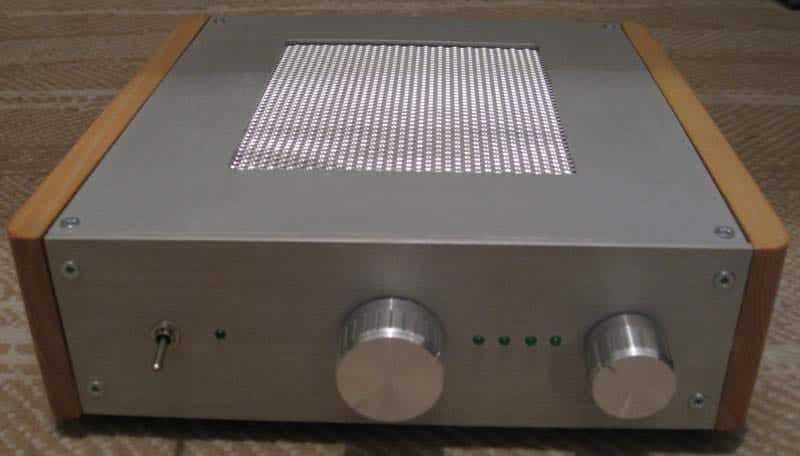

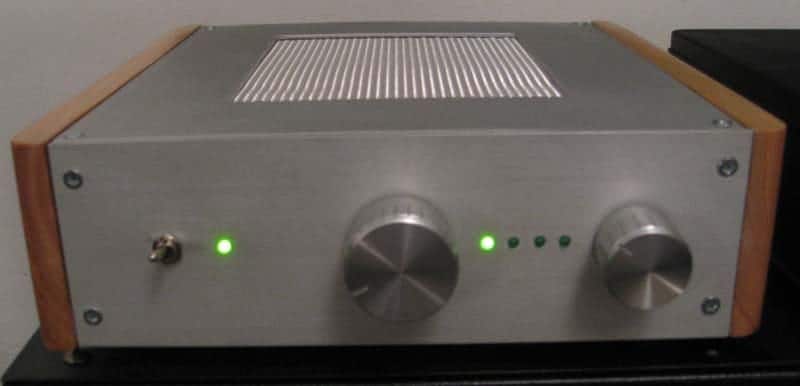

ManicP Napisano Oktobar 12, 2011 Share #54 Napisano Oktobar 12, 2011 Redovni up.Preamp dobio kućicu... i to je to! Link to comment Podeli na ovim sajtovima More sharing options...
Leonardo Napisano Oktobar 13, 2011 Share #55 Napisano Oktobar 13, 2011 Peđa, kućica je k'o iz bajke, zidovi su od čokolade prozori su od marmelade Ima li bojenje pločica crnom samo estetsku ulogu ili i neki dodatni benefit? . Link to comment Podeli na ovim sajtovima More sharing options...
ManicP Napisano Oktobar 13, 2011 Share #56 Napisano Oktobar 13, 2011 Crne plocice su samo zbog estetike, volim ja tako svet sve u bojama. :)Imam neki sprej termo otporne farbe, traje vec ihaaaj... Link to comment Podeli na ovim sajtovima More sharing options...
bata bane Napisano Oktobar 13, 2011 Share #57 Napisano Oktobar 13, 2011 Pedjo, svaka cast...uradjeno ko bombona....jos samo da te ozenimo....sto tebi da bude lepse nego nama..... Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Oktobar 13, 2011 Autor Share #58 Napisano Oktobar 13, 2011 Ma sta ima da ga zenimo, sad kad ima novo pretpojacalo... :cheers: Link to comment Podeli na ovim sajtovima More sharing options...
gaggia Napisano Oktobar 13, 2011 Share #59 Napisano Oktobar 13, 2011 Ma sta ima da ga zenimo, sad kad ima novo pretpojacalo... mdaa, sad moze i da se uda Link to comment Podeli na ovim sajtovima More sharing options...
bata bane Napisano Oktobar 13, 2011 Share #60 Napisano Oktobar 13, 2011 mdaa, sad moze i da se uda E jes ti ces da mu kazes...., a emas ni preamp lol:Pedjo, ja i gagica smo se vec dogovorili, ocekuj nas u zoru...na kaficu i slusanje Link to comment Podeli na ovim sajtovima More sharing options...
gaggia Napisano Oktobar 13, 2011 Share #61 Napisano Oktobar 13, 2011 E jes ti ces da mu kazes...., a emas ni preamp lol:Pedjo, ja i gagica smo se vec dogovorili, ocekuj nas u zoru...na kaficu i slusanjebez ikakve sumnje, vrdanja i sa skromnim izbezumljenjem (uh, sto volim ovog smajlija ..) Link to comment Podeli na ovim sajtovima More sharing options...
ManicP Napisano Oktobar 13, 2011 Share #62 Napisano Oktobar 13, 2011 Samo da se vrnem iz banje... Link to comment Podeli na ovim sajtovima More sharing options...
Shoba Napisano Septembar 25, 2012 Share #63 Napisano Septembar 25, 2012 Sad da ne bih otvarao novu temu postavicu pitanje.Da li iman neko na prodaju BF 862 posto nisam nasao u Beogradu Link to comment Podeli na ovim sajtovima More sharing options...
ManicP Napisano Septembar 25, 2012 Share #64 Napisano Septembar 25, 2012 Ima u Farnell-u, daklem Tagor.Bes ga, razdelio sve drustvu, i ja sad duvam u prste... Link to comment Podeli na ovim sajtovima More sharing options...
Shoba Napisano Septembar 26, 2012 Share #65 Napisano Septembar 26, 2012 Nasao i porucio Link to comment Podeli na ovim sajtovima More sharing options...
Shoba Napisano Oktobar 16, 2012 Share #66 Napisano Oktobar 16, 2012 Posto sam cuo preamp kako zvuci cvrsto resih da ga napravim. Mislim da mi je mali gornji napon 23.6 donji 4.5 kao sto se vidi na slikama kondezatori u napajanju su se nesto naduli malko su zagrejani. Nazivni napon im je 35V Napon na otporniku 15 i 25 vidi post 46* 10.22 10.21v Link to comment Podeli na ovim sajtovima More sharing options...
