Nego, kada bi uzeo kvarc iz svog plejera i ovako ga spojio na čip kako sam opisao, da li bi to radilo? Mislim radilo bi neko vrijeme i nekako, ali da li je to dobro?

Da malo obnovim pitanje jer će se zagubiti u postovima.

[Zen Mod]

ako uzmes kvarc iz svog pleyera i stavis ga u kwak ili Acaklok , i spojis kako Bog zapoveda u sam CD - mora da radi kako treba

[zerowaf]

ako uzmes kvarc iz svog pleyera i stavis ga u kwak ili Acaklok , i spojis kako Bog zapoveda u sam CD - mora da radi kako treba

Pod Acaklok misliš na Car Acinu šemu koju je postao na prethodnoj stranici?Dakle: kvarc + 2 kondenzatora + 74hct04 + napajanje? To je to ili nešto fali?

[Zen Mod]

ti ko kisa oko kragujevcapa to je to

[sir Oliver]

Ajde patkometrijaKwak VS 74HC

[zerowaf]

ti ko kisa oko kragujevcapa to je to

Pa shvati da jučer popodne još nisam znao kako izgleda taj kvarc, da postoji nešto što se zove CMOS, niti da postoje gotovi čipovi sa 6 CMOS-a u sebi, niti...Nema veze! Ovo će samo dovesti do toga da dobijem savjet da se okanem ćorava posla, a to neću prihvatiti. Kad kažeš Acoklok nemam pojma misliš li na ovaj ili na tko zna koji jer ni ne znam za druge. Isto tako ne znam da li nešto nije nacrtano jer se podrazumijeva da tu treba biti, a da ja toga nisam svjestan.Kad budem prvi put bliže ZG nabavit ću taj čip i početi spajati. Ako netko ima savjet o vrsti kondenzatora (C1 i C2 na Acokloku) na kvarcu prihvatit ću bez potpitanja. Pretpostavljam da je keramika tu OK radi visokih frekvencija, ali naravno da samo gađam bez dovoljno podataka o meti.

[Zen Mod]

ajd da sacekamo - neka ti Aca ( kad se oporavi od avionske noge ) nacrta napajanje koje je on upotrebio ;onda ce se sklopiti i sve kockice u tvojoj glavi ;ja mogu da ti kazem kako bih ja to uradio .... a on je to vec uradio .i - radi feedujuci mixer ..... ili peglu , sta god

[sir Oliver]

Nemoj da brkas znanje i pamet - to je jedan od vecih uzroka problema na Balkanu

Nema gore stvari od školovane budale.

[zerowaf]

Nema gore stvari od školovane budale.

Neškolovana budala (koja je nekako došla do moči)!

[zerowaf]

ja mogu da ti kazem kako bih ja to uradio ....

Sigurno nešto simplex sa tri - četiri elementa... Pa ja to ne bih pohvatao ni da mi Whoopi Goldberg dozove Teslin duh sa onog svijeta!

[Aleksandar Car]

Evo dodjoh i kuci, ali nisam sad u stanju da nadugo i nasiroko pricam o CMOS, TTL, HCT, HC, C i ostalim tehnologijama. Dakle kao prvo moras ustanoviti koji ti je pin XTAL in, a koji XTAL out, jer je obicno u integralnim kolima uradjen slican oscilator kao ovaj sto sam nacrtao, samo je nema 5 invertora u paraleli nego samo jedan. Izlaz t.j. 12 pin ide na XTALin pin kontrolera koji se vec nalazi u CDu, napajanje za ovu malu papazjaniju sam uzeo sa CD plejera koji i ovako i onako ima 5 VDC, ali sam ga vezao preko 100uH zavojnice i bajpas kondezatora u paraleli (100nF keramika). Ovo sam stavio kako bi oscilator sto manje uticao na napajanje ostalih sklopova. Sto se tice trouglica, Sipi ti je objasnio, najcesce se u semama masa pretstavlja tako. Ceo sklop se moze uraditi na tzv. matador plocici, koja ima izbusene rupe 100milsa i lemne tacke oko svake rupe, zica i strikaj! Ja tako napravio. Nema potrebe za nikakvom silnom stabilizacijom napajanja jer je ovo digitalna elektronika pa ce raditi pouzdano cak i na 3V. Otpornik nikako ne stavljaj na red sa napajanjem!!! Pokvarices ivicu na oscilatoru.Pozdrav najzad iz Srbije!

[zerowaf]

Evo dodjoh i kuci, ali nisam sad u stanju da nadugo i nasiroko pricam o CMOS, TTL, HCT, HC, C i ostalim tehnologijama. Dakle kao prvo moras ustanoviti koji ti je pin XTAL in, a koji XTAL out, jer je obicno u integralnim kolima uradjen slican oscilator kao ovaj sto sam nacrtao, samo je nema 5 invertora u paraleli nego samo jedan. Izlaz t.j. 12 pin ide na XTALin pin kontrolera koji se vec nalazi u CDu, napajanje za ovu malu papazjaniju sam uzeo sa CD plejera koji i ovako i onako ima 5 VDC, ali sam ga vezao preko 100uH zavojnice i bajpas kondezatora u paraleli (100nF keramika). Ovo sam stavio kako bi oscilator sto manje uticao na napajanje ostalih sklopova. Sto se tice trouglica, Sipi ti je objasnio, najcesce se u semama masa pretstavlja tako. Ceo sklop se moze uraditi na tzv. matador plocici, koja ima izbusene rupe 100milsa i lemne tacke oko svake rupe, zica i strikaj! Ja tako napravio. Nema potrebe za nikakvom silnom stabilizacijom napajanja jer je ovo digitalna elektronika pa ce raditi pouzdano cak i na 3V. Otpornik nikako ne stavljaj na red sa napajanjem!!! Pokvarices ivicu na oscilatoru.Pozdrav najzad iz Srbije!

Hvala što si se javio iako sam siguran da ti poslije puta baš i nije do natezanja sa bilo kim, a najmanje samnom! Ne treba objašnjavati CMOS i ostale stvari. Za prvu info. mi je poslužio google. Što se tiče XTAL in/out pinova pretpostavljam da se radi o pinovima na SAA7220, odn SAA7210 ako onaj prvi banujem iz plejera.Sad žurim, a kasnije ću proučiti data sheetove i vidjeti poklapa li se naziv kojeg pina sa tim nazivom. To je trenutno max što mogu.Napajanje sam razumio i to mogu napraviti. Već sam nešto slično ili isto radio i nakon dva napuhana kondenzatora sam sve shvatio. Drago mi je da sam bar nešto pogodio - keramički kondenzatori.Matador - sad sam naučio kako se zove ta pločica - upravo tako sam i planirao to napraviti. Do sada sam ona napajanja sa 78xx + L + C radio P2P sa žicama i slučajno, radi nužnosti radio star gnd, što se na kraju pokazalo kao dobro. Ili će biti nešto od mene ili vrijedi da i ćorava koka nađe zrno!Hvala još jednom!Već sam jednom nogom na odlasku, a kasnije ću istražiti te XTAL pinove!

[Sync]

7220 Xin pin117210 Xin pin19Mozesh umesto keramike koristiti i multilayer kondice...

[zerowaf]

Hvala, Sync! Baš sam našao XTAL1 - pin 19 i XTAL2 - pin 18.Znači na pin 19! Što se kond. tiće uzet ću što mi bude lakše nabaviti, a vjerujem da su to keramike.Do čipa i potrebnih stvarčica ću doći tek za 10 ili nešto više dana. Vrijeme ću kratiti čitanjem PDF-ova i srodnih tema, te buljenjem u PCB i shemu plejera pa ću dobiti već neke ideje kako izvesti napajanja. SAA7220 će definitivno biti "banovan" iz plejera, pa ću pronaći sa koja tri pina vodim signal u 1541. Trebam li još nešto spojiti ili otpojiti ako 7220 vadim iz plejera? Na Akaiu je bio Pioneerov filter kojeg sam skinuo sa pločice i prebrikao Sony cxd1135 direktno na 1543 i nije bilo problema. Ima li ovdje neka zamka?

[Sync]

Nema...a ako se izrodi resice se vec.

[zerowaf]

Trenutno je spojeno sa 7220 na 1541 kako sam već negdje prije opisao i sjetio sam se spojiti "mute".Ovo kako si nacrtao znači da ne smijem odlemiti i baciti 7220 iako vodim signal direktno iz 7210?Edit: opet sam brzoplet! Nacrtao si NOS iz 7220 sa spojenom mute funkcijom. To je već napravljeno. Htjeo sam taj 7220 skroz izbaciti iz plejera ako je to moguće.

Izmenjeno Mart 3, 2010 od zerowaf

[Sync]

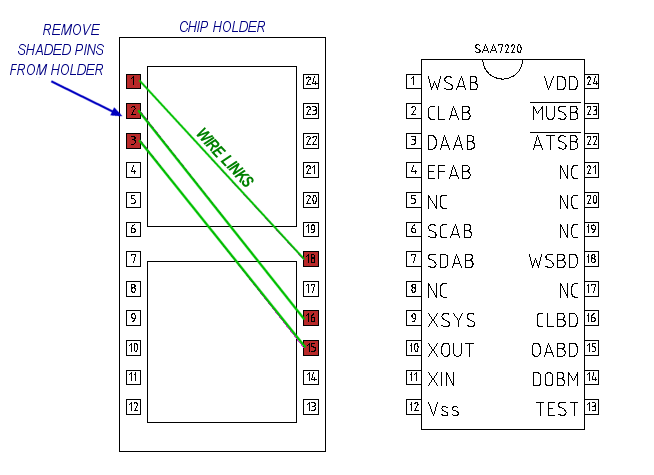

Uvati taj pdf u ruke i gledi...Mute signal sa pina23 7220 dolazi odakle? Verovatno mab8441... Znaci pin23 sa mab8441 na pin11 7210.Od 7210 do 1541 vodish I2S mimo 7220. Ostali signali koji dolaze iz 7210 u 7220 te ne zanimaju...jer sluze za generisanje spdif signala unutar 7220. Klok direkt na pin19 7210...Ti si verovatno odradio ovo..

[zerowaf]

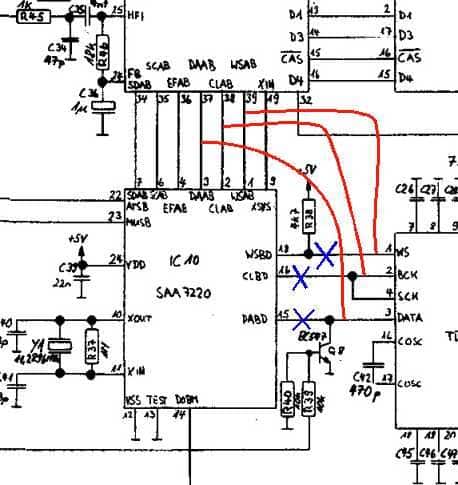

Odrezao sam vodove od pinova 15 i 16 na 7220 i odrezao sam vod kod pina 1 iz 1541, zatim sam spojio pinove 1, 2, 3 sa TDA na pinove 1, 2, i 3 iz 7220. Nakon toga sam spojio 7220 pin 23 sa pinom 11 iz 7210. Tako sam napisao i nacrtao u svojoj bilježnici prije nego sam išao raditi da ne bi napamet krivo pospajao.To se u načelu poklapa sa onim tvojim prvim crtežima.Ne znam što je MAB8441. Ne mogu ga vidjeti u plejeru(možda je ispod transporta jer mi je i 7210 ispod njega). Vidim u blizini 7210 neki čip Nec8650PY209. Proguglat ću o njemu.Šema plejera mi je na laptopu, a on mi sad nije dostupan. Trenutno sam na stolnom računalu.Edit: Google ne zna za Nec8650PY209, ali zna za D41416C15. Još nisam našao data sheet, ali iskopat ću ga valjda.
