Pa jel bi vas najdobronamerniji savet bio da zaobidjem ovu semu,ili se to odnosi na sve seme sa Ge tranzistorima.naravno ovde mislin na audio pojacivace?Pozzz!

OK Sipi,nista nije namerno ni zlonamerno Jel to znaci da tranzistor koji ima ft=5kHz, fakticki nije upotrebljiv za audio podrucje?Pozz!

OK,a slatkisi moze?Pozz

Hvala na kokicama Zivorade!SSTRSAT u redu svako ima pravo na svoje misljenje,sem toga i dobro konstruisane seme ukoliko se dobro ne uradi raspored elemenata ili lose projektovana stampana plocica,isto tako moze lako zaoscilovati,pa mnoga IC kola ako se stampana plocica ne uradi kako treba,mislim na velicinu vodova,duzinu i itd isto tako moze da zaosciluje,u prevodu svaki pojacivac moze da zaosciluje.Ne sporim to da mozda ovaj pojacivac mozda je vise sklon tome.Jos nesto kolega ako mozes ti pomogni pa daj savete sta bi moglo da se uradi na toj prvoj semi mojoj da sprecimo oscilovanje.Pozdrav,nadam se da se nisi tamo smrzo,cuo sam da imate snega tamo!Pozzz!

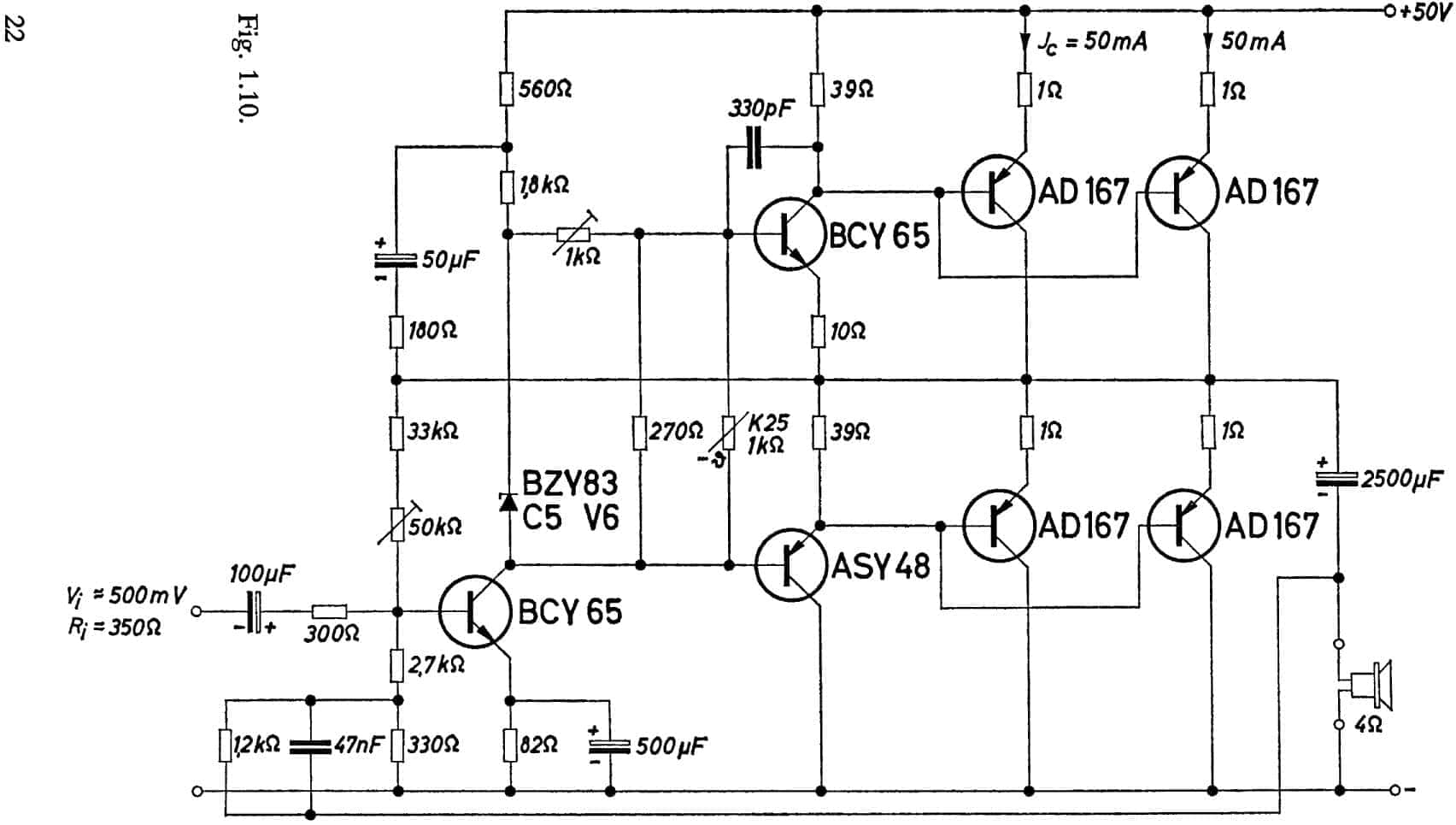

Ja razumem kolegu,verovatno ima iskustva i vidim da poseduje znanje,ali smatram ipak ako nije pravio taj pojacivac,ne moze se samo na osnovu analize seme zakljuciti da ta sema nece raditi.Da napomenem da ta sema koju sam ja postavio(prva) je preuzeta iz Siemens knjige sa neta.Jeste stara knjiga ali ne verujem da bi gluposti pisali.Znam da je tesko naci termistor K151 ali NTC otpornik te vrednosti ce zavrsiti posao,verovatno treba malo i eksperimentisanja,ali kao sto kaze Bata bane bez opecenih prsti nista od posla. :-) Sto se tice Mojih tranzistora 8 kom imam 2N1412A i to su Ge, 4 su cini mi se 2N1537A znam da su Ge PNP tip. Jedina mana im je sto frekventna karakteristika im ide do 15kHz, cak negde pise i 10kHz ali opet dok ne cujem na uvce nista. Na pr: 2N1412A Ge PNP Power BJT Various npn transistors,pnp transistors,transistors V(BR)CEO (V)=70 V(BR)CBO (V)=100 I© Abs.(A) Collector Current=10 Absolute Max. Power Diss. (W)=70 I(CBO) Max. (A)=6.0m h(FE) Min. Static Current Gain=25 h(FE) Max. Current gain.=50 @I© (A) (Test Condition)=5.0 @V(CE) (V) (Test Condition)=2.0 f(T) Min. (Hz) Transition Freq=5.0k Package=TO-36 Military=N Nek mi neko objasni sta mu je to Transition freqvency i onda 5kHz??? A ova druga grupa od 4 kom 2N1537A: 2N1537(A) Germanium PNP N/A npn transistors,pnp transistors,transistors Category: Germanium Transistor, PNP Transistor, Transistor MHz: <1 MHz Amps: 5A Volts: 100V 2N1537(A) Ge PNP Power BJT Various npn transistors,pnp transistors,transistors V(BR)CEO (V)=75 V(BR)CBO (V)=100 I© Abs.(A) Collector Current=5.0 I(CBO) Max. (A)=2.0m @V(CBO) (V) (Test Condition)=65 V(CE)sat Max.(V)=1.2 @I© (A) (Test Condition)=3.0 @I( (A) (Test Condition)=300m h(FE) Min. Static Current Gain=35 h(FE) Max. Current gain.=70 @I© (A) (Test Condition)=3.0 @V(CE) (V) (Test Condition)=2.0 f(T) Min. (Hz) Transition Freq=5.0k Mislim da je adekvatna zamena za AD150 bila AD 149, ali ima i ovaj: TRANZISTOR 2N 458 A Karakteristike: S-L , 80V , 7A , 85W Kućište: TO-3 Tip: Ge-P ..................450 dinara Sto se tice AC187/188 i AD161/162 stvar je u tome sto AC ima radni napon do 15V, dok AD ima 20-25V a i naravno AD ima vecu disipaciju pa je dobar za snaznije stepene kao pobudni drajveri za izlazne tranzistore. Nisam gledao NTE tranzistore jer su papreno skupi. Pozzz!

AD149 je advekatna zamena,ali imam neke cini mi se 2N2222A i slicno ,donacija od kolege sa elitesecurity foruma,tako da imam trandze,treba da kupim samo AD161/162.Pozzz!

Hvala!

Hvala, a reci mi zasto sluzi onaj kondenzator na prvom tranzistoru od 1000uF,izmedju baze i emitera,jel to povratna petlja,ili pozitivna reakcija?Pozzz

Jel normalno da jedan kraj potenciometra ide na plus napajanja,pretpostavljam zato sto su u pitanju PNP tranzistori,jer kod NPN,jedan kraj potenciometra ide na minus?Jel su dobro povezani potenciometri na semi,mislim ne one na ulazu, i sto su stavili dva potenciometra,mogo je i jedan od 10K.?Pozz.P.S. Hvala na odgovoru!

Molim vas drugari,reci te mi dali je ovaj kondenzator zaokruzen crvenom bojom pogresno orijentisan?Hvala!

Hvala!

Dali postoji mogucnost rednim vezivanjem tranzistora,emiter jednog na kolektor drugog,baze spojene, da se dobije dvostruki max Vce.Recimo da nema zamenu tranzistor, moze li se onda tako povecati njegov radni napon?

Drugari,treba mi tacan podatak za Vce za AC187/188 i AD161/162.Na internetu i knjigama nalazim razlicite podatke od toga da za AC187/188 Vce = 15V, pa do 32V, kao i za AD161/162 Vce = 20V - 32V.Jel to zavisi od proizvodjaca ?

Razumem,,Impuls, a zar Zobelova mreza nemoze da ogranici gornju granicnu frekveciju,ili neki drugi filter sa zvucnika na masu, da ogranici na recimo 50kHz?

U pravu si druze za T3, ali ipak ide na bazu drajvera za izlazne tranzistore,pa sum se prenosi,druga stvar bi bila da je on u kolu izvora konstantne struje,ali ovako ima dodira sa bazama drugih tranzistora.Sto se tice elektrolita,jeste zastita,elektrolit ne propusta jednosmernu struju vec naizmenicnu,ja nisam cuo da je neko spalio zvucnike jednosmernim naponom kroz elektrolit?

Toliki laik nisam,znam kako se preracunava AC u DC.Jedina prednost elektrolita u izlazu je zastita zvucnika od DC napona i yu se sva prednost zavrsava.Imam sema i sa simetricnim napajanjem sa 2N3055,a ako cemo o topologiji, ima dosta dobrih starijih sema cak i sa mosfet izlaznim tranzistorima ali elektrolit na izlazu, tako da nemozemo generalno reci da jedan ,,pojacivac,, sa elektrolitom na izlazu ima losiji zvuk od slicnog pojacivaca ali sa simetricnim napajanjem.Veoma je bitno i ulazno kolo kako je reseno,dali je jedan tranzistor ili diferencijalni par(koji moze biti i sa jednostranim napajanjem),nacin povratne sprege,sum tranzistora i mnogo toga.Poenta ovog pojacivaca je bila sto nemoram sam da pravim stampanu plocicu jer je kit iz radio kluba a i delove dobijam,znaci moje je samo da sklopim...Pozzzz

Druze,razmisljao sam o oglasima,ali veruj mi, jedino bih kupio od nekolicinu sa ovog foruma,jer koliko toliko smo se upoznali, a ja treba da sednem u autobus, da odem do Beograda,potrosim 25 eura samo za vidjenje, a recimo uredjaj kosta cca 50 eura, i pitanje dali ce mi dozvoliti da ga otvorim,da vidim da nije umesto originalne plocice ugradio recimo neki D.I.Y projekat a la TDA kolo...ima svega priznaces....Pitao si me zasto 2N3055,iskreno cu ti reci,smatram da su mozda najevtiniji tranzistori,sa pristojnom disipacijom a uz to mogu da se nadju upareni, a brdo sema pojacivaca je napravljeno sa tim tranzistorom.Drugo, smatram da je prilicno jednostavna sema i da ne bi trebalo da ima problema prilikom samogradnja i pustanja u rad, dok neki drugi projekti bi zahtevali mozda mnogo skuplje i kvalitetnije komponente,mozda skloniji oscilovanjima ili drugim necim, Pretpostavljam ,,Impuls" da bolje od mene znas kakvi sve problemi mogu biti prilikom podesavanja i pustanja u rad pojacivaca.Cilj mi je da pojacivac bude sa diskretnim elementima, i da nije skup za izgradnju,naravno otvoren sam za predloge.Sto se tice transformatora,moram ih premotavati inace su 2X150W,3X300-400W, i jedan od 1000W, to su trafoi od lampaskog razglasa,ali imaju mnogo i sekundara i primara ,pa neznam za koje su napone.Pozdrav drugari,hvala vam za savete!!

Znam da im je disipacija 115W,ja nemam orijentaciju kolika je to disipacija od recimo 20W,znam da je Elliot pominjao na njegovom sajtu da je 15-20W prilicno velika disipacija, i zato je isao sa dupliranjem izlaznih tranzistora.Meni je i lakse sa tim jednim parom,koji ce biti uparen,samo me zanimalo da se ne pregreju i crknu tranzistori,recimo ovaj hladnjak iz Radio kluba 173X75,neznam debljinu,evo i slike,jel dovoljo za jedan par??Jesam li u pravu ono sa didipacijom, ako je stepen iskoriscena pojacivaca u AB klasi teoretski 60%,recimo u praksi 50%,jel to znaci na dovedenih 100W energije,50% se trosi na snagu a 50% na disipaciju??

Molim vas drugari,treba mi savet? Posto imam nameru da narucim kit RK3760 iz Kerca(bivsi Radio klub) sa 2N3055 na izlazu,zanima me dali ima potrebe da na jedan par izlaznih tranzistora dodam jos jedan. Razlog za to je posto po mom misljenju disipacija je prevelika za samo dva tranzistora,ukoliko zelim da pojacivac da snagu od 60W na 4 oma. Znam da mnogo zavisi od velicine hladnjaka na kome ce biti stavljeni ti tranzistori,ali me zanima ako je disipacija 50-60%,to znaci 50-60% od dovedene energije odlazi na toplotu,sto znaci oko pola ide na snagu,a pola na disipaciju,tako da onda treba 60W da ide na dva tranzistora,t.e. 30W po tranzistoru? Ako bih stavio uparene jos jedan par onda bi teoretski disipacija se rasporedila na sva cetri tranzistora,t.e. 15W po tranzistoru sto je prihvatljivo. To je moje razmiljanje,recite mi jesam li u pravu,ili je dovoljno jedan takav izlazni par za snagu od 60W uz adekvatan hladnjak? Napon je 50-60VDC jednostrano napajanje. Tranzistori: T1 - BC560 T2,T5 - BC141 ( moze li BC286, ili moj predlog BC211)? T3 - BC107 ( moze li ovde BC550-malosumni?) T4 - BC161 ( moze li ovde BC287, ili moj predlog BC 313)? T6,T7 - 2N3055 BC 141 NPN NF-TR/E >50MHz 60V 1A 0,75W TO-39 /moguce zamene: BC 286 NPN NF-TR/E 100MHz 70V 1A 0,8W TO-39 ili moj predlog: BC 211 NPN NF-TR/E 300MHz 80V 1A 0,8W TO-39 BC 161 PNP NF-TR/E >50MHz 60V 1A 0,75W TO-39 / moguce zamene: BC 286 PNP NF-TR/E 200MHz 60V 1A 0,8W TO-39 ili moj predlog: BC 313 PNP NF-TR/E 200MHz 60V 1A 0,8W TO-39

Kakvi Kvodovi?

To sam i zeleo da cujem,hvala Zen!! Samo sam hteo da cujem da ako zapnem negde tu ste da mi pomognete,ipak nemam bas mnogo znanja a i nemam osciloskop,ton generator... i druge stvari koje su potrebne prilikom izmene seme,tako da mi je stvarno potrebna pomoc.I. skupljam pare za 2N3055,znaci prvo njega pravim,pa cu da se javim ako zapne ili oko nekih nedoumica.II.Prvo cu napraviti kao single ovaj sa AD,pa ako mi se svidja zvuk zvacu za pomoc oko bridzovanja.III.Meni ce izgleda biti bolje da skupljam pare da donesem bure makedonskog vina,nego mastika,jer zaista imate dobre zivce koliko ja znam da budem uporan i tvrdoglav,hvala vam za to od srca prijatelji moji...

Zen, jesi ljut sto vadim seme iz naftalina ili...?Samo se bojim da ako napravim semu u mostnom spoju,da ne izgorim zvucnike zbog velikog ofseta,zato se dvoumim,zato i trebam pomoc?Inace onu sa 2N3055 kit iz Radio kluba ,to cu naruciti, stim sto cu posle originalne izvedbe,probati da izmenim tranzistore,recimo 2SC umesto 2N...itd ali necu sad da vas davim stim.Hteo sam dok sakupljam pare i polako pravim taj pojacivac sa 2N, da ujedno i skupljam delove za Ge AMP,bez obzira sto ce mnogi reci kako je to degute i retro.Znaci meni treba pomoc,kako mogu da lepo podesim pojacivac da radi u mostnom spoju i to ovaj sa AD tranzistorima...Hvala na odgovorima!

Bas zbog znage sam i pitao,ali znam kad bih postovao semu vise mi niko ne bi odgovorio Zato sto je prastara ,ja citam kao : jednostavna, i koristi moje omiljene Ge trandze,ali mana je mala snaga,pri 32V daje navodno 26W na 4 oma(jednostrano napajanje).Sto bas takvu semu, pa imam AC187/188 mogu tu da ih iskoristim, i da dokupim jos neki AD 149 ili 1T i racunam da bih mostnim spojom izvukao 30W na 8 oma, sto mi je sasvim dovoljno.Ali ubise me na DIY com u vezi one seme sa 2N3055 ,koja bi bila u mostu....i prica je bila da se manem umoscavanja a posebno sto je jednostrano napajanje,znaci kond na izlazu,nema regulaciju 0 na zajedniskoj tacki izlaznih tranzistora(pretpostavljam da i nemoze da je ima kad je jednostrano napajanje), i po njihovom misljenju veliki ofset na izlazu reda par volti....Zato sam sad u corsokaku.Eve ja cu da je postujem ,bar je vidite...pa ako se odlucite vi mi bar nesto napisite,more li da se bridzuje ili da se manem coravog posla?

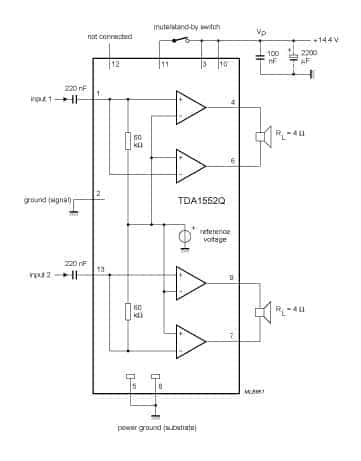

Hvala!za http://www.bcae1.com/ i http://en.wikipedia....eled_amplifiers, znam ,to sam vec citao,ali cu opet.Uglavnom tu pise kako se vezuju u most pojacivaci, ali sem problema sa toplotom i potrebnom duplo vecom impendansom nego kad je samo jedan pojacivac, druge probleme nisam mogao da nadjem.Znaci kakav je zvuk dali je pogorsan nego kad je bio single,kako utice mostni spoj na kvalitet zvuka....?Hvala jos jednom!

Hvala na odgovoru.Primam sugestije i uvazavam ih. Molio bih za pomoc, da me uputite na linkove na kojima mogu se bolje upoznati sa mostnim spojem pojacivaca(bilo bi mi od velike koristi kad bih nasao link gde se objasnjavaju prednosti i mane mostnog spoja, a ne samo njihova izvedba).Hvala!
