Walter

Ima naravno, ali nastavak sutra. Evo još samo šeme pojačavačkog dela:

Pošto nemam baš neke uslove - jedna soba za sve (dnevna, spavaća, prostor za igranje sa detetom, trpezarija...), niti previše vremena, ovaj put sam se opredelio da što više stvari dam u "spoljnu saradnju", a ja sam se skoncentrisao na dizajniranje i posle sklapanje delova. Malo sam se igrao sa obradom drveta. Opet je u pitanju orah. Neverovatno je koliko je teško na stovarištu naručiti i dobiti najobičniju daščicu, bez pukotina, a pri tome da bude i naručenih dimenzija Neću ni da navodim gde sam uzimao drvo, nisu za reklamu, ali nisam našao bolje. Posle šmirglanja i šmirglanja (pogledaj temu o izradi gainclone-a na hifi forumu) front je otišao kod Leonarda na CNC obradu. Završni sloj je premazivanje tikovim uljem. Ono mu da lepu teksturu i svilenkasti odsjaj. U međuvremenu su stigli delovi i pločice... ... kao i kućište. Ono je naručeno od 5MK (Brasina, kod Loznice). Moglo je da ispadne malo preciznije urađeno, ali ajde... nije loše.

Evo, evo...prvo je nabavljen Alps 100k (od nečeg se mora krenuti), od kolege Stein-a. Posle toga je valjalo napraviti dugmiće. Posle mog crtanja tu se istakao kolega Leonardo sa izradom. Ako se pitate šta će ovi drugi dugmići tu, tad još nisam bio siguran šta hoću, pa rek'o daj da radimo više varijanti, neće da se baci Zatim sam otišao do Pece iz P&K audio i dogovorio se oko nabavke materijala, šeme i sl. Onda je moglo da započne dizajniranje i igranje u autocad-u. Dobila se približno varijanta konačnog izgleda.

Ma kakva picajzla! Biće još slika i teksta, nego mrsko mi je što moram prvo na imageshrack da dižem slike, pa ih ovde posle "linkujem" (ovo ograničenje 200kb ubija)

U pitanju je PP sa 6550 izlaznim cevima i ECC81 na ulazu. Obrtači faze su ECC82.Izlazna snaga u triodnom režimu je oko 25W, a u UL 40-tak W.Transformatori i šema su P&K audio.

Novi ljubimac koji se gura da izbaci gainclona iz kuće...

Molim zaključati.

Na prodaju stalci za zvučnike. Ručni rad, visok kvalitet izrade. Opis: Materijal je čelični kutijasti profil, donja i gornja ploča - čelična ploča, sve u mat crnoj boji. Obloge su od orahovog drveta tretiranog uljem, lakirane i polirane. Konstrukcija se sastoji iz tri dela (donja ploča, stub, gornja ploča), koji se međusobno spajaju inbus vijcima navoja M8. Stalci sa gornje strane imaju otvor za punjenje, koji nije vidljiv kada su sastavljeni. Tehnički podaci: - donja ploča: 240x280mm, debljina 10mm - stub od kutijaste cevi: 80x40mm, debljina zida 3mm, visina 580mm - gornja ploča: 170x200mm, debljina 5mm - ukupna visina bez šiljaka: 595mm - šiljci se podešavaju po visini - težina jednog stalka 10kg (nenapunjen) Uz stalke kao poklon ide i čelična sačma za punjenje, granulacije 2.4mm. Cena: 110 €

Clerks, Mandolina kapetana Korelia, Blade runner, Mediteraneo...Ko će pobrojati sve odlične filmove

Pozdravljam temu (blog)!

...ваљда ћемо видети и те лампе коначно...

Leonardo, you sick m.f.!

Kolega bregar, to je lepo čuti.Biće

Ok, sad mi je jasno. Gledaću da nacrtam malu pločicu i elementima sa podesivim vremenom npr. 0-120s. Ako bude još zainteresovanih, daću negde da se napravi profi pločice. Trebalo bi samo odrediti konkretan rele, koji se lako nalazi, zbog tačnog rasporeda.

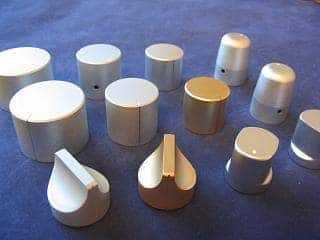

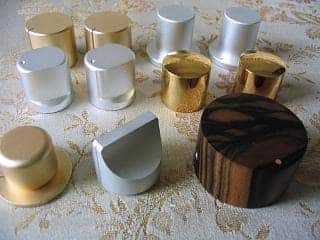

Gde se kod nas mogu nabaviti lepa metalna dugmad za potenciometre? Ako ne kod nas, onda napolju, a da isporučuju u Srbiju i prihvataju plaćanje bez pay pal-a (znači može karticom)Znači nešto ovako:

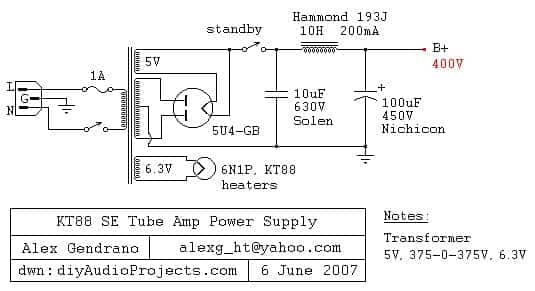

Važi, rado i bez relea! Pa prekidam anodni napon, recimo 400V, kao na donjoj slici. Ali za koji nominalni napon treba da bude predviđen radni kontakt. Za upravljački mi je jasno da je 12V DC. Ovo nisam siguran kako bih trebao da implementiram, ali o'tom potom...Još nešto, da li je bolje da se upravljanje implementira kao na prethodnoj slici, znači sa radnim kontaktom, koji uključi visoki napon posle xx sekundi, ili sa mirnim kontaktom, koji kad dobije upravljački napon isključi napajanje (zategne mirni kontakt), a posle xx sekundi uključi (otpusti mirni kontakt) napon?

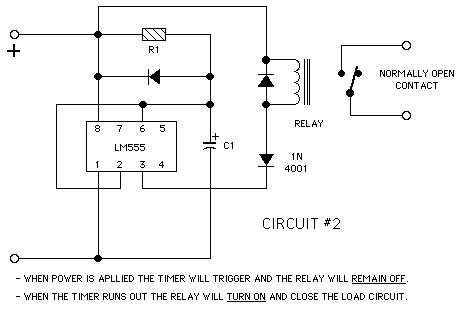

Pitanje: koji tip relea treba upotrebiti u priloženom kolu? Ono što me buni je za koji napon treba da bude predviđen radni kontakt? Ako može, dajte tip relea iz nekog on-line kataloga, npr. Kelco ili neki drugi. Kolo treba da služi za odloženo uključenje (npr 60s) visokog napona kod cevnog pojačavača.Hvala unapred.

Ako sam dobro razumeo, jedini način pouzdane provere je odgovarajući tester... Ili da ubodeš lampu u pojačavač.

Протећи ће још много воде Савом, док ова сијалица засветли код мене.

Sijalica 60W

Da, zato kad sam mu je vratio , bio je hladan kao kamen.

Takođe jedan plus za knjigu. Pročitao sam je (zahvaljujem se cenjenom članu foruma na višemesečnoj pozajmnici) i smatram da je za početnike (kao ja) dobra. Dobro je što izlazi novo izdanje, pa će mlađi zaljubljenici u ovu tematiku, koji nisu nabavljali ovu literaturu 60-tih i 70-tih god, imati mogućnost da se sa njom upoznaju.Lepo bi bilo da još neko sa ovih prostora napiše knjigu na ovu tematiku, pa da imamo izbor, ali trenutno nema, koliko mi je poznato, drugih (aktuelnih) izdanja na našem jeziku. Inače, autora ne želim da hvalim zbog nekih ličnih simpatija (naprotiv, ostavio mi je pomalo negativan utisak prilikom posete njegovoj radionici), ali treba poštovati njegov trud i obavljen posao. I, što kažu, ko može bolje neka to i uradi, a korist od toga će imati cela hi-fi/uradi sam zajednica.

Gde ima takva lepa dugmad da se kupi ?

Ni kvadrat ne bi trebao da bude problem. Sa malom burgijom (npr. 1mm) izbušiš u rupice ćoškovima kvadrata, a zatim još par rupica po stranicama kvadrata. Onda to odlomiš i popraviš turpijom (npr. onom za nokte). Ne zaboravi da posle lepo opereš turpiju i vratiš tako da žena/devojka/ljubavnica... ne primeti, inače Hajde sad par laičkih pitanja:- šta je potrebno prepraviti na datom pojačavaču pa da bude stereo, umesto monoblokovi?- ako dobro shvatam ulazna osetljivost ovog pojačavača je dovoljno mala da ne traži predpojačavač. Dovoljno je dodati stereo pot ispred i to je to? Šta određuje ulaznu osetljivost i kolika je granica, kad je potreban predpojačavač?

Ako nekome treba famozni Blu tack, ima ga u knjižari u Svetogorskoj (Lole Ribara), preko puta Radio Beograd ... Cena je par stotina dinara.
