ebe

Identifikacija nepoznatih kondenzatora u skretnici

Recommended Posts

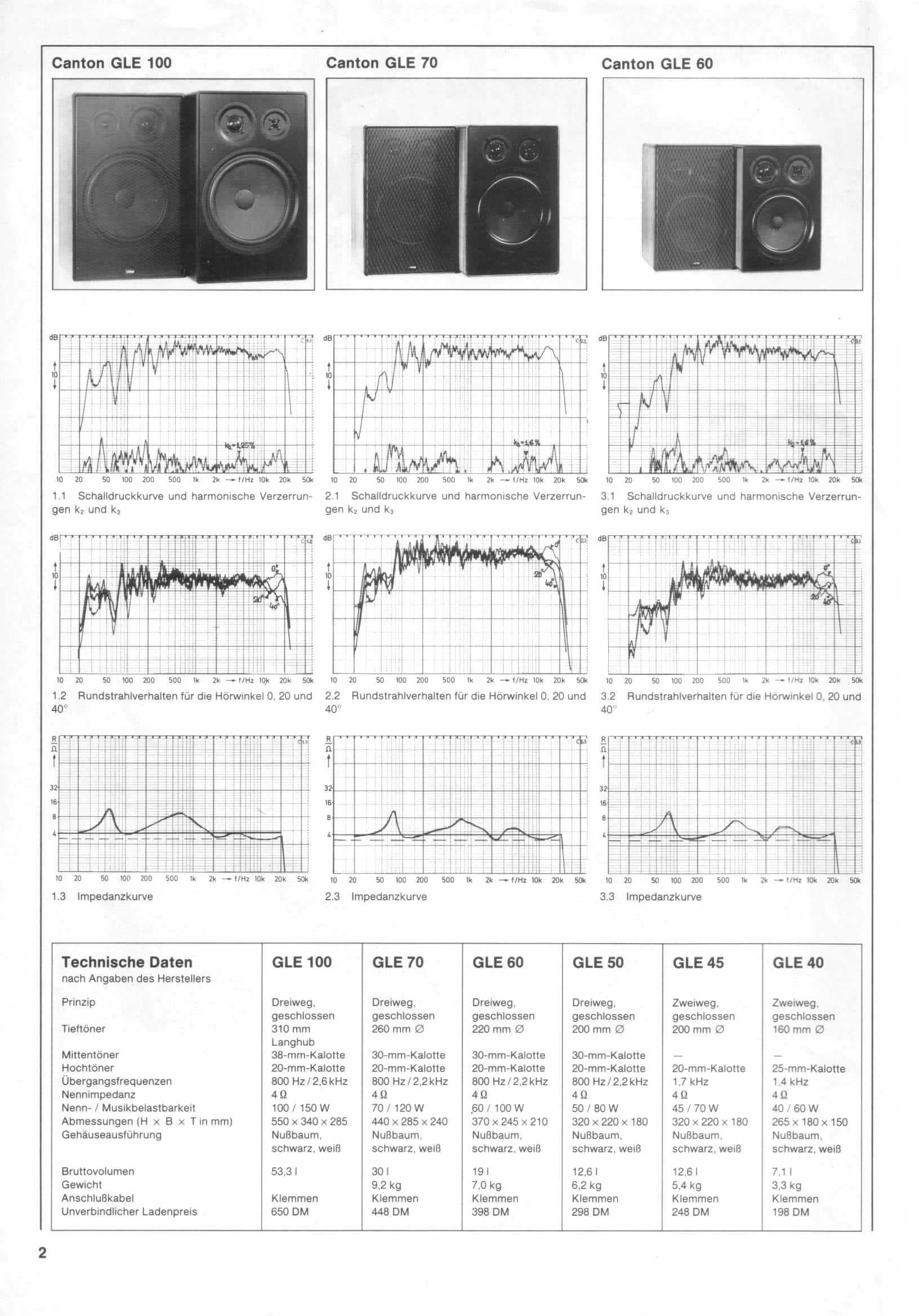

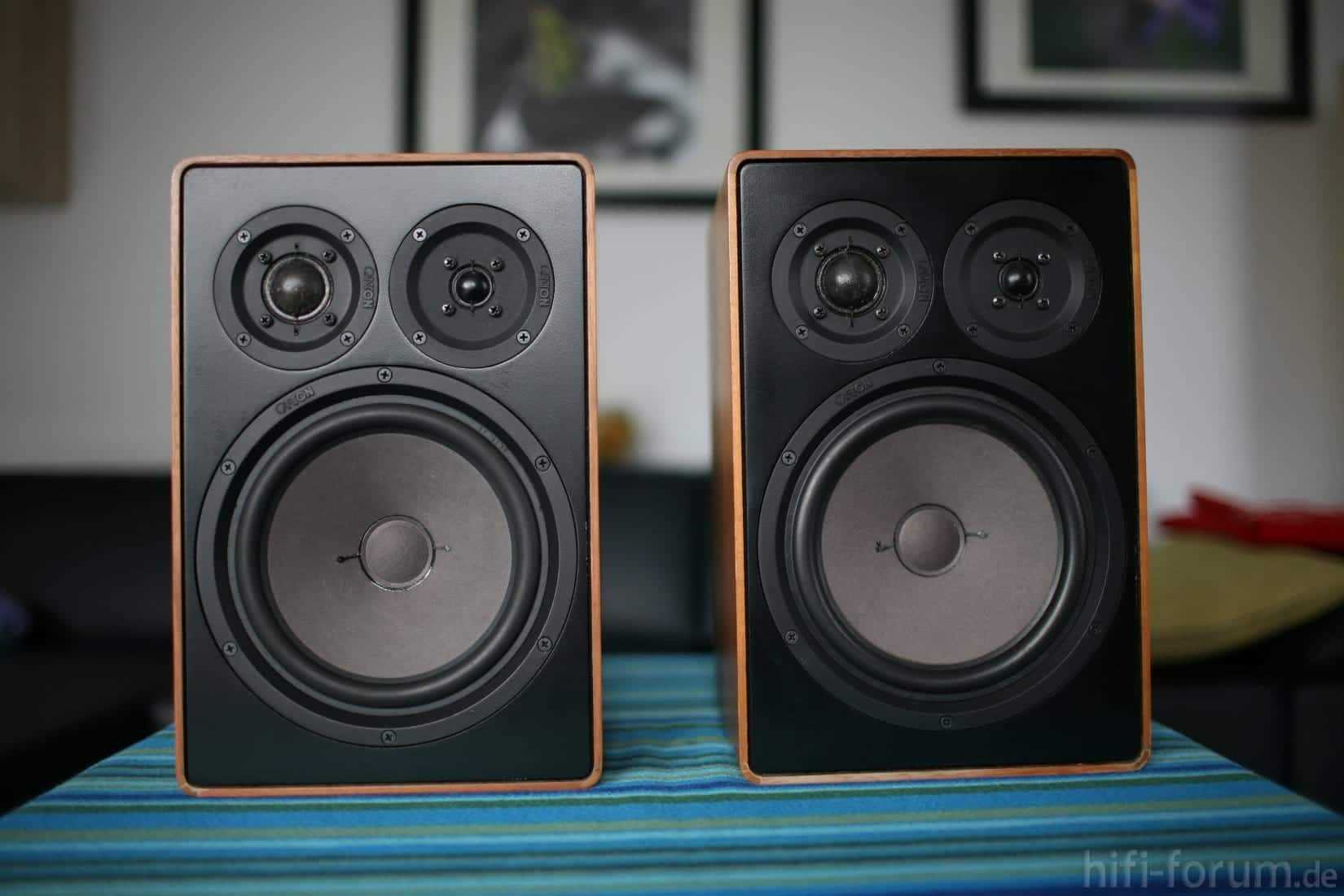

U pitanju je skretnica iz Canton GLE 60 kutija. Kondenzatori nemaju navedenu kapacitivnost. Neke sam uspeo da iskopam sa neta neke nisam. Jel ima neko mozda semu sa vrednostima?

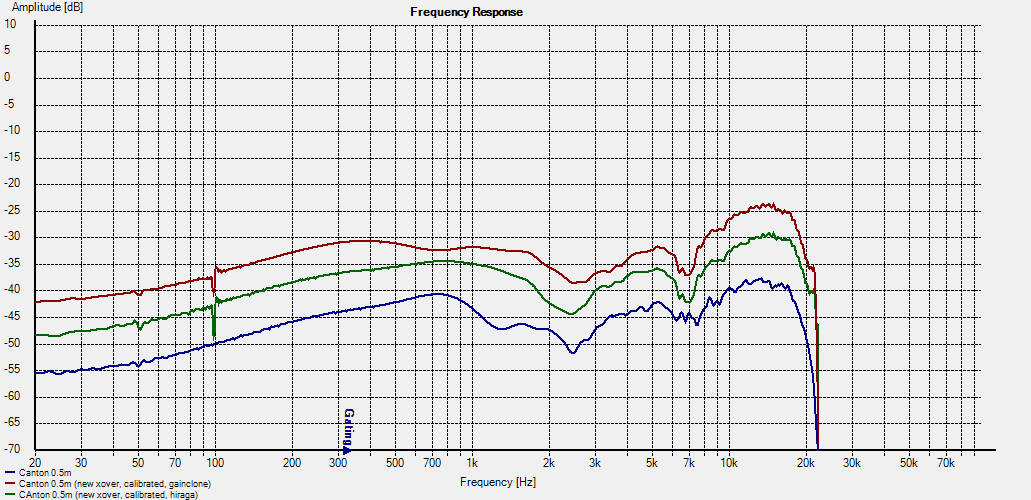

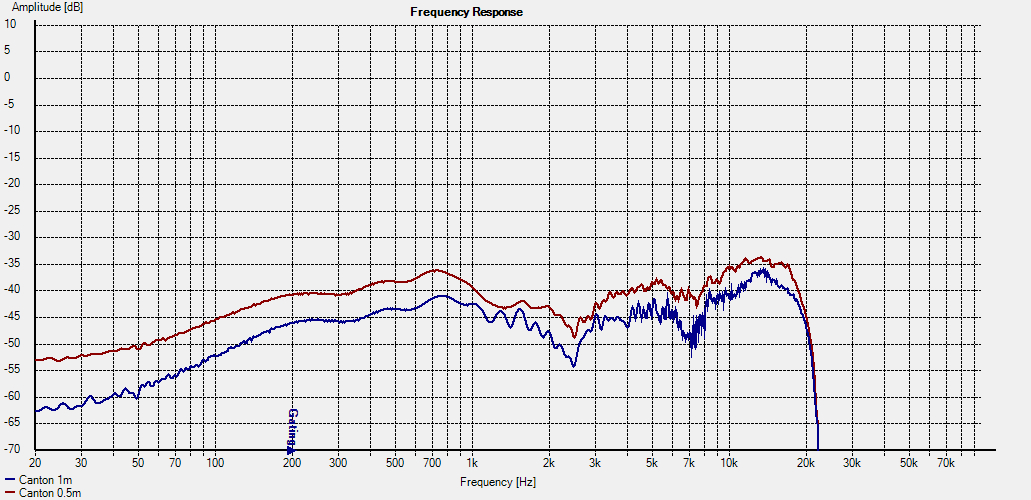

Zavrsio sam mikrofone zapocete pre sto godina. Poceo sam da se igram merenjem ovih kutija. Izmerio sam ogroman dip oko rezne frekvencije (2.2kHz). Hteo sam da promenim kondove u jednoj skretnici i da izmerim razliku u odnosu na stare.

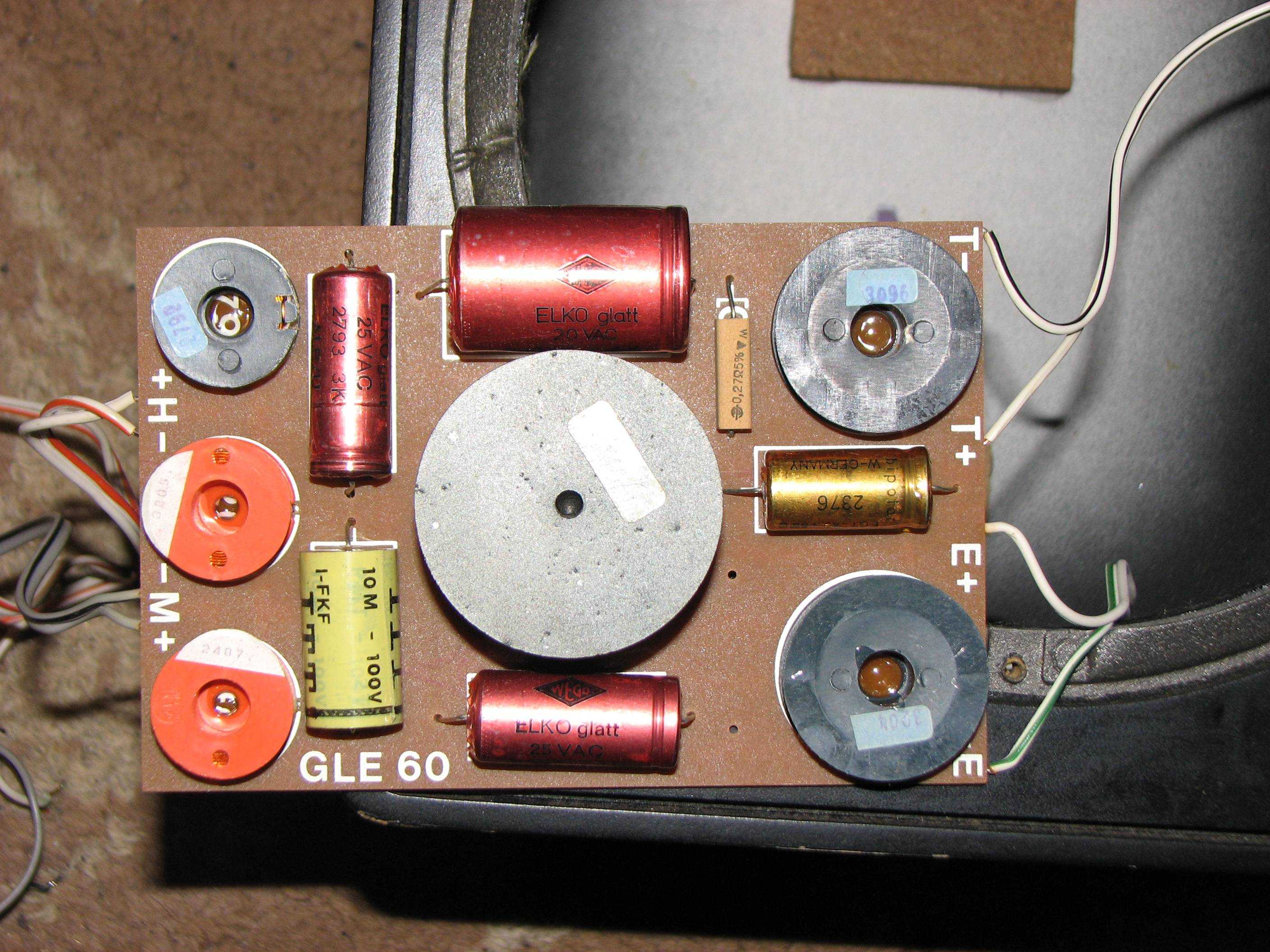

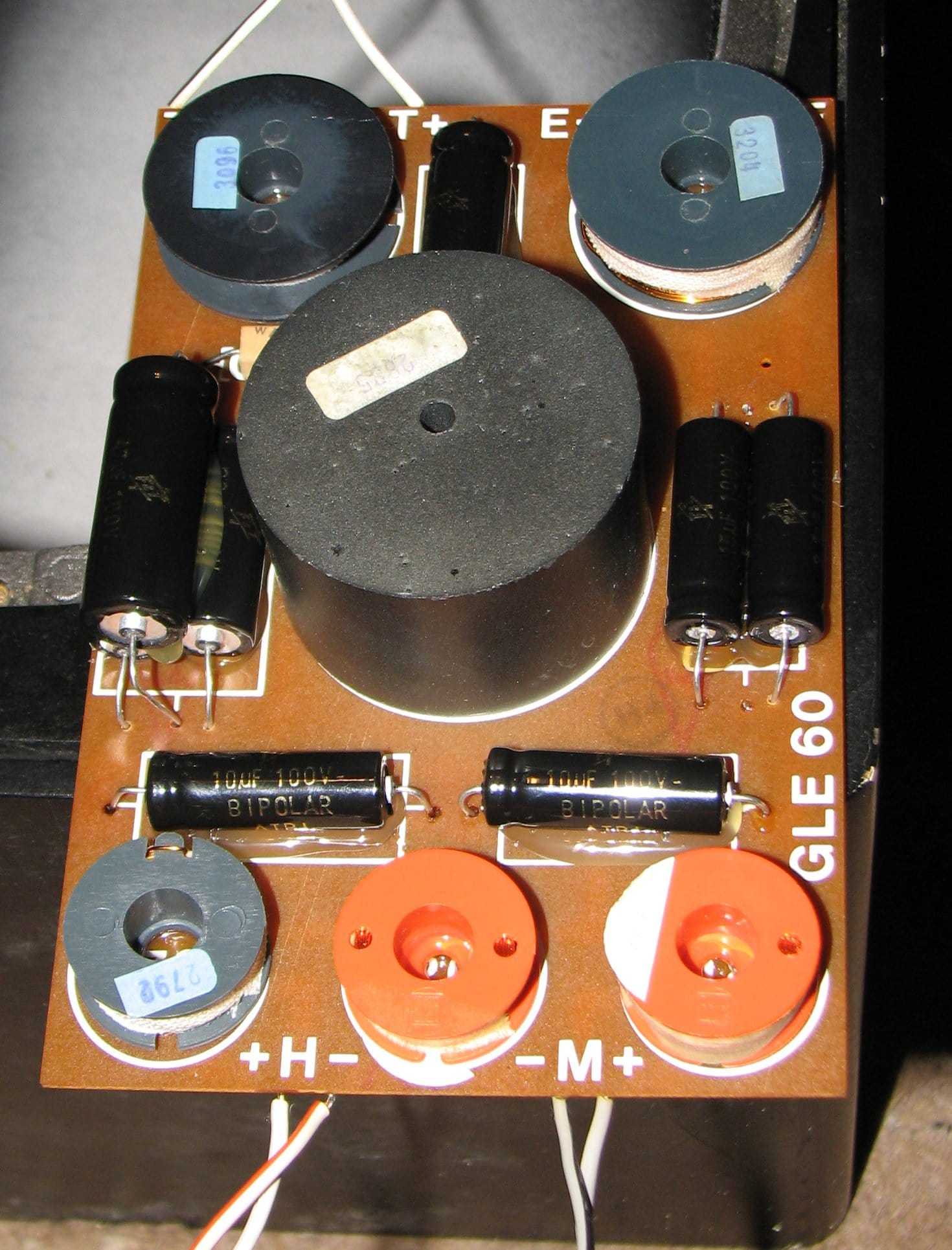

Identifikovani kondovi Canton skretnica: 1104 = 5.6μF, 1170 = 68uF, 2379 = 15μF, 3098 = 18μf, 2710=30uF, 3100=82uF, 2793=10uF

Neidentifikovani: 2376

Za zuti ITT pretpostavljam da 10M znaci 10uF. Ako jeste ne znam zasto nije stavljen isti kao onaj iznad njega.





Canton sa skretnicom.png

Share this post


Link to post
Share on other sites

Imaš isto rupu i na 7kHz, doduše malo manju. Okreni za probu fazu na srednjotoncu, odnosno zameni + i - na M izlazu pa onda izmeri ponovo. Meni liči da je kontra okrenut srednjotonac pa dobijaš poništavanje na reznim frekvencijama. Malo su visoki rezovi ali to su u stvari kalotni visokotonac i super visokotonac.



Share this post


Link to post
Share on other sites
22 minutes ago, ebe said:

Za pocetak, koja je vrednost kondenzatora 2376?

Zar ne može da se odlemi pa da se vidi šta piše sa donje strane?

Share this post


Link to post
Share on other sites

Nisu napisane vrednosti ni na jednom delu, samo sifre. Zastita od reverse enginnering-a. ;)

Share this post


Link to post
Share on other sites
4 minutes ago, ebe said:

Nisu napisane vrednosti ni na jednom delu, samo sifre. Zastita od reverse enginnering-a. ;)

Jaka mi zastita. Pa jednostavno izmeris C-metrom vrednost.

Share this post


Link to post
Share on other sites
4 minutes ago, ebe said:

Nisu napisane vrednosti ni na jednom delu, samo sifre. Zastita od reverse enginnering-a. ;)

Evo taj ti je 33uF


Share this post


Link to post
Share on other sites

Za zuti ITT pretpostavljam da 10M znaci 10uF. Ako jeste ne znam zasto nije stavljen isti kao onaj iznad njega.

Taj ti je menjan u međuvremenu, verovatno se osušio original.

Share this post


Link to post
Share on other sites
