Bastard, anyone?

[stein]

Turbo čunak?

[guja011]

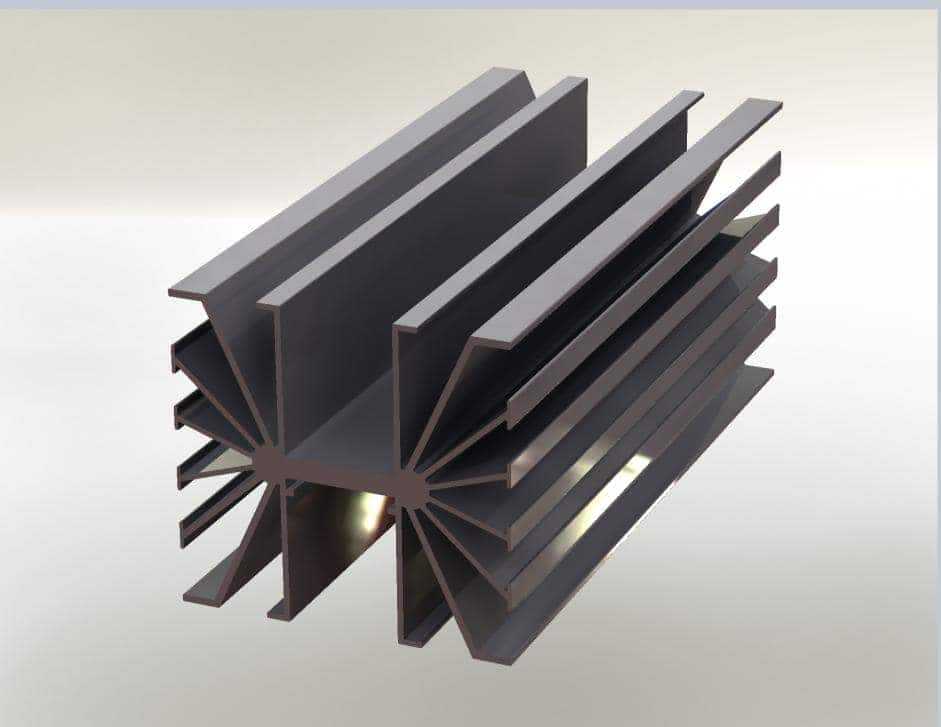

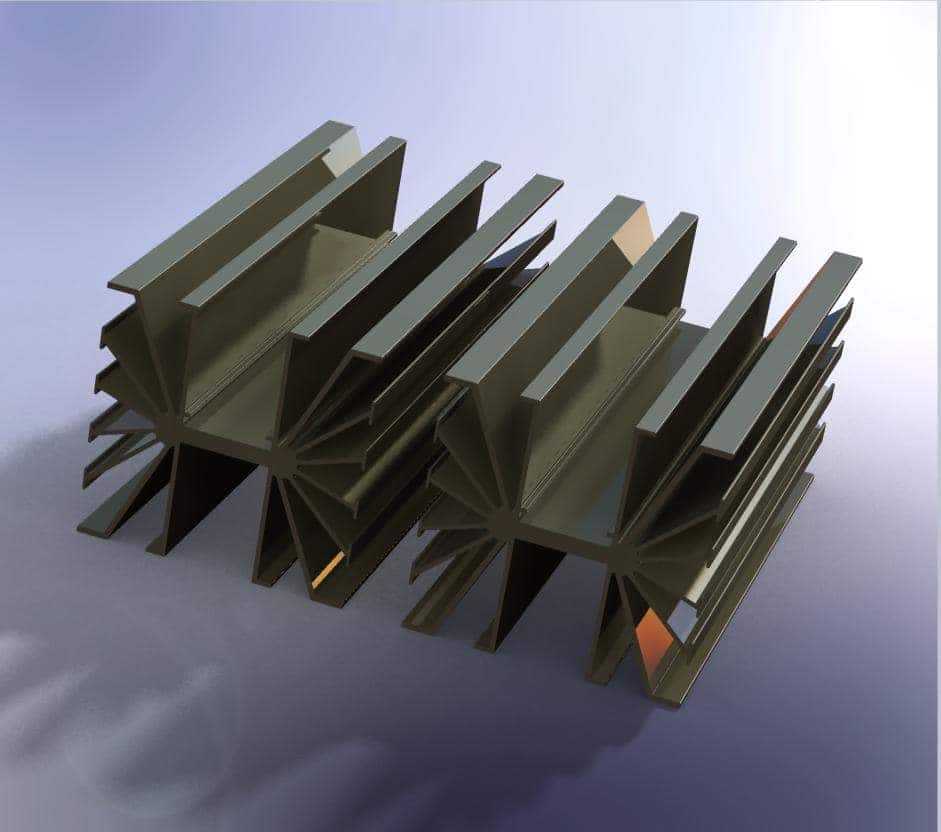

ladnjak. ustvari ladnjaci. "nekoliko veličina vrsta i boja". oš sliku?

[stein]

ladnjak. ustvari ladnjaci. "nekoliko veličina vrsta i boja". oš sliku?

Naravno da oću.

[guja011]

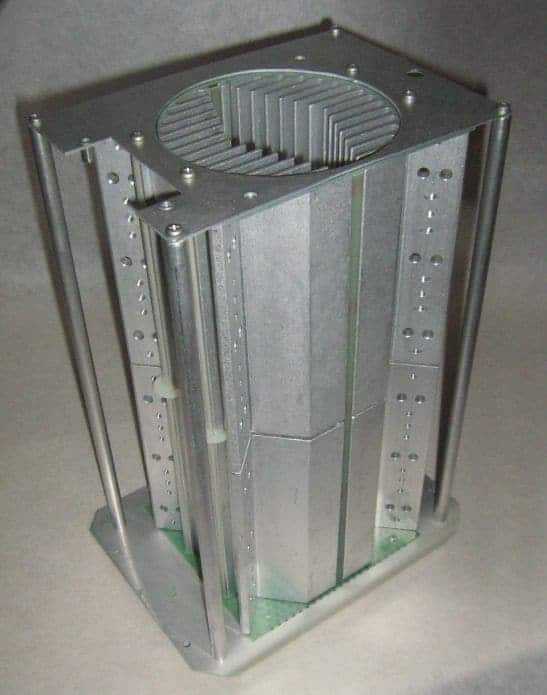

evo ti jedne, dalja pretraga nemoguća, naleteo sam na sliku "trike"-a i "sastanak gurua" pa se kidammm

[guja011]

naravno od ovog čunka ti je dovoljna samo 1/2 dužinska (rastavljivo), pošto je iz 4+4 međuizolovane sekcije

[Ја sam sam]

Такав има и Зен, ал' изгледа крије.

[Superfi]

Nema takav, drugaciji Znam, dao mu ja

[stein]

[guja011]

dobar taj solidworks za maštanje

[stein]

:Viannen_loungelizard:http://www.solfins.com/download/circuitworks_ds_2.pdfhttp://www.youtube.com/watch?v=6CCA3Lf4dpY

[Fukushima]

http://www.solfins.com/download/circuitworks_ds_2.pdf

Postade ti Solidworks tata.

[guja011]

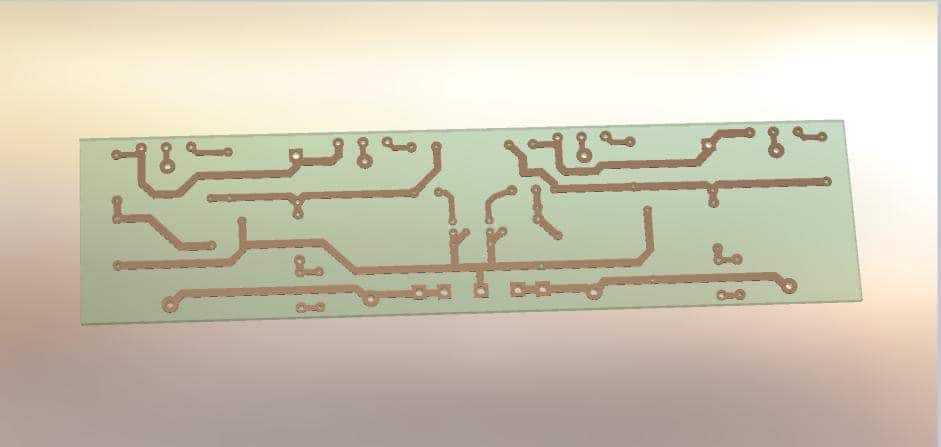

jeste samo što sw je ipak "samo" sw, zbirka svemogućih stvari. kad se sabere, ipak je bolje da salvatore radi pcb u sw, više "liče"

[stein]

Postade ti Solidworks tata.

Ma jok. Ja to samo onako, malo tu, malo tamo. Znam par momaka koji su tek izašli iz škole a kako rade sa SW, meni otpadne vilica... Ono što sam hteo da naglasim svojim odgovorom je fakat da SW ima mnogo mogućnosti (koje treba znati iskoristiti) a nije samo program za "maštarije"... Jedina stvar koju treba imati u vidu je činjenica da se pre početka rada na nekom projektu (ma šta da je u pitanju - limarija, cevi, profili, odlivci, elektronika, elektrika, pneumatika/hidraulika, mašinerija/mehanika ili čisti dizajn) mora znati šta je konačan cilj projekta. Za mnogo stvari postoji mnogo načina da se kreira neki objekat. Ako se u startu krene na pogrešan način, kasnije će biti mnogo teže manipulisati tim objektom unutar nekog sklopa. Zato se uvek krene od poznatih i da kažem, "fiksnih" tj poznatih zahteva i parametara. U te parametre mora da se uvrsti i znanje o tehničko tehnološkim mogućnostima za praktičnu realizaciju. Sa programom se može izdizajnirati bilo kakav oblik, ali ako ne postoji pristupačna tehnološka procedura da se taj oblik/komad/proizvod i u praksi proizvede, džaba truda.Meni u ovom hobi domenu olakšava pozicioniranje elemenata sa kojima bi trebalo da uradim nešto. Mnogo lakše i jeftinije nego kupiti gomilu materijala, iseći ga, izbuškati i onda shvatiti da mi fali, recimo, tri milimetra zazora da provučem komad žice ili milimetar površine da probušim rupu i urežem navoj...

[guja011]

ako bi koristio sw za pcb, imaš najvažniju stavku a to je output file u skoro bilokojem formatu, što je najbitnija stvar.sve ostalo što program nema , imaš u glavi ( i obrnuto )

[stein]

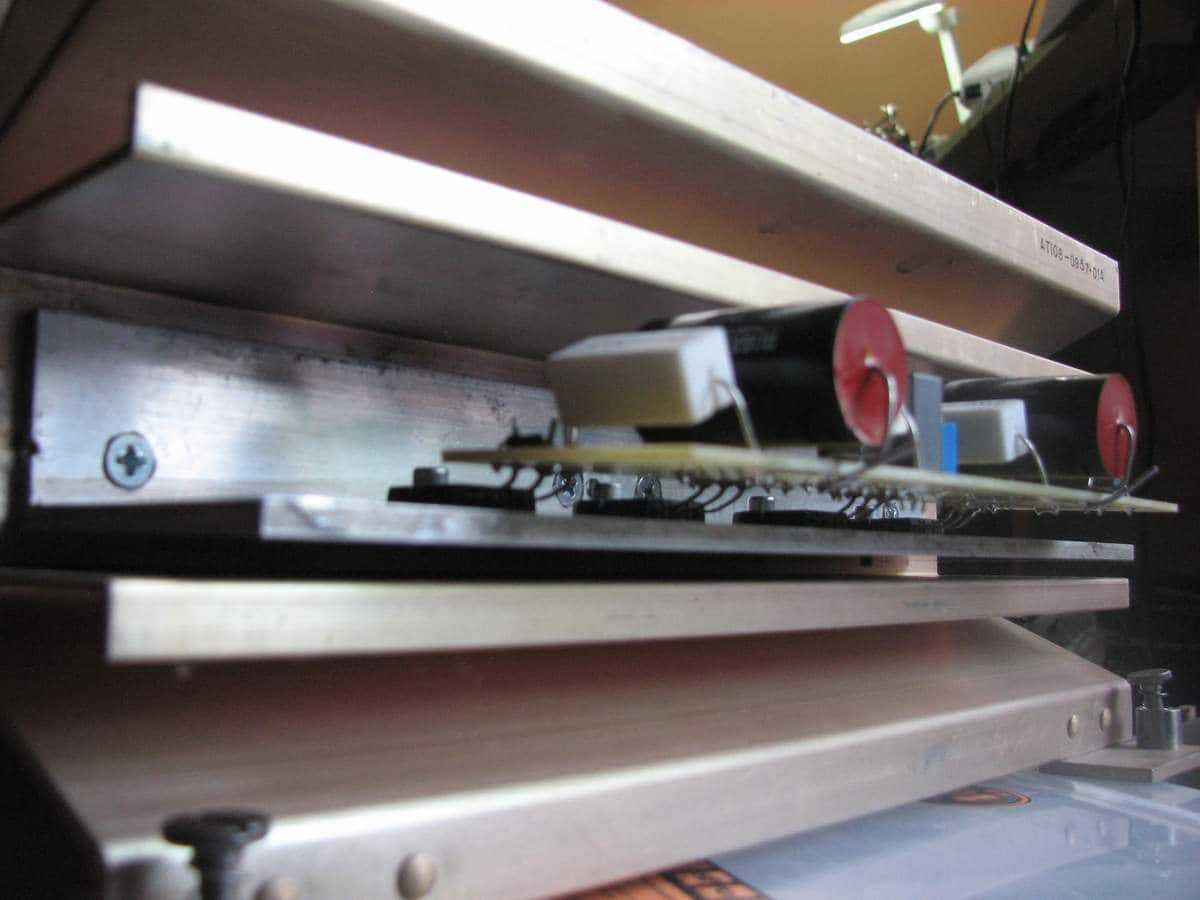

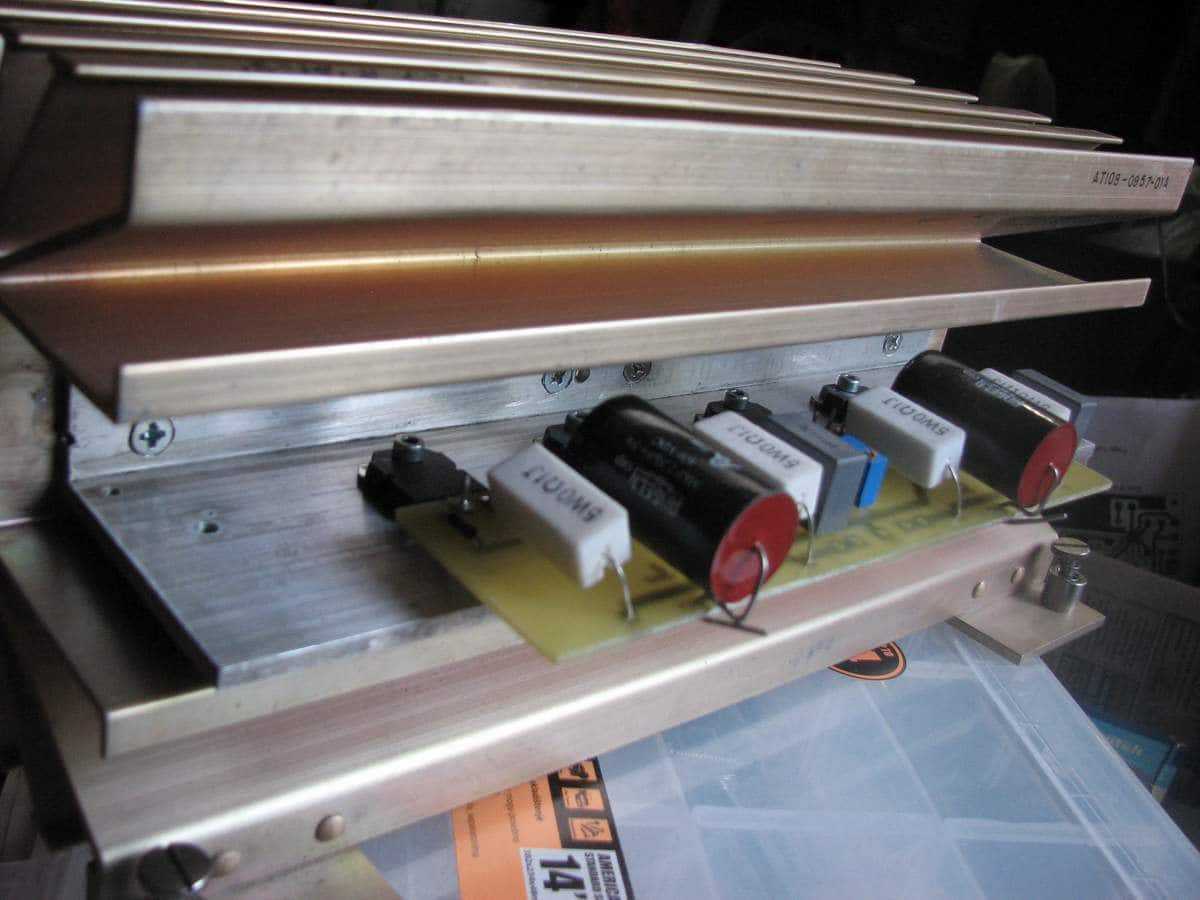

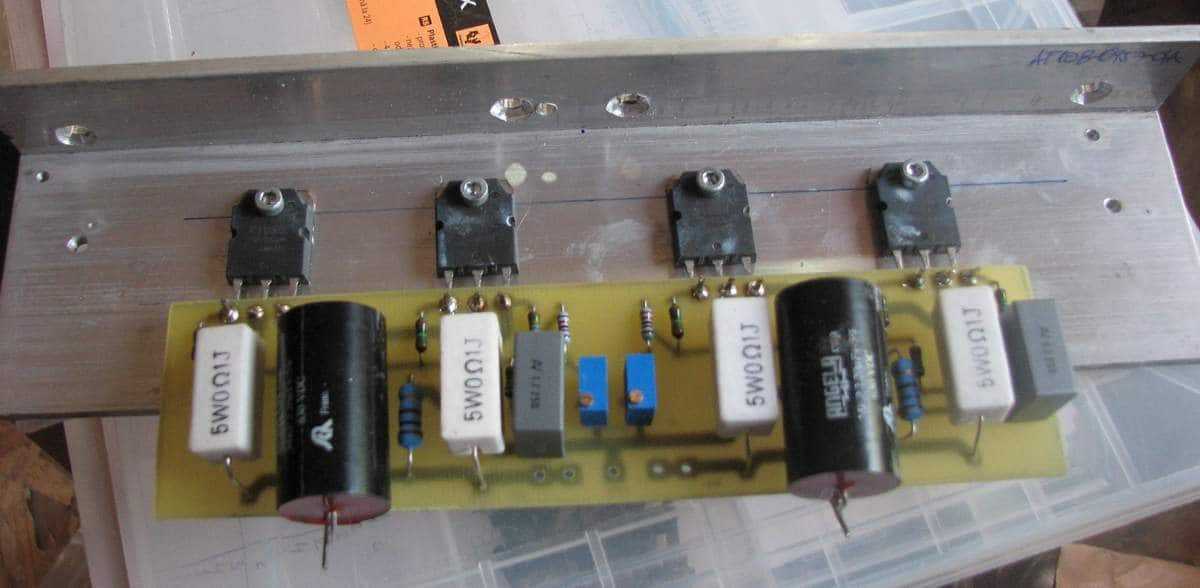

Našao sam rešenje kako da montiram i tranzistore i pločicu a da sve bude kompaktno a i pristupačno kako za inicijalno pokretanje, tako i za ugradnju i eventualne modifikacije. Slike pokazuju samo probno sklopljene elemente. Zato nema podloški, liskuna i paste niti ožičenja.

[guja011]

genija improvizacije.ipak je M4, elda?

[stein]

genija improvizacije.ipak je M4, elda?

Jest, ali ne samo zato što si to predložio, nego mi se našlo dva komada od nekog idejnog projekta gde su već bile probušene i upuštene... Onda rekoh, ne može da škodi, a ako ne škodi, onda je dobro i korisno...

[Fukushima]

Mogao si da gurnes tranzistore do kraja profila i na drugoj strani plocice izbusis rupe za odstojnike, tako bi imao cvrstu vezu plocice sa hladnjakom.

[guja011]

nein, stavio je vako do pola da bi imo pristup trimerima, čitam ga ko knjigu.uzgred Borko, ne pratiš na času, pcb i nije imala rupe za montažu. tzv univerzalni ćoškovi, bušiš de ti zgodno

[stein]

nein, stavio je vako do pola da bi imo pristup trimerima, čitam ga ko knjigu.uzgred Borko, ne pratiš na času, pcb i nije imala rupe za montažu. tzv univerzalni ćoškovi, bušiš de ti zgodno

Ja sam više puta pitao. Javio se samo Beli Ninja a koliko sam primetio, nije imao primedbe ili sugestije. Zato se nisam ni trudio preterano oko pločice. I pored toga, ispalo je veoma korektno, tačno i veoma upotrebljivo. Da sada treba napraviti nešto što bi bilo zanimljivo desecima samograditelja, verujem da bi se sitni nedostaci pločice doradili i recimo, preformulisale pozicije i ostavilo mesta za neku kombinatoriku sa vrednostima i gabaritima kondenzatora i otpornika. Kao što Sipi reče, sa bolje uparenim izlaznim mosfetima, mogu se koristiti manje vrednosti source otpornika, ujedno, i manja snaga istih, ali meni je u fioci džedžilo osam komada od 0.1 i osam komada 0.22 od po 5W pa sam shodno tome postavio poziciju i raster. Do pre nekoliko sati, nisam čak ni bio siguran kako ću sve to da montiram. A pristup trimerima je obavezujući. Još nisam siguran koliko će se gurati bias cirklotrona. Znam da neće ići ispod 300mA, a ni preko 500mA pošto je to gornji limit za ove hladnjake. Od 300mA do 500mA ima mnogo prostora za podešavanje... Probaćemo prvo sa 300mA. Ako hladnjaci ne pokažu želju za kuvanjem, idemo na 400mA. Ako i tu bude dobro, idemo dalje. Negde ćemo se zaustaviti...Elem, sama pločica će biti fiksirana za L profil, mislim na bar dva mesta, samo da utanačim razmak do L profila, pripremim odstojnike i onda bušnem, zavrnem i rešeno. Naravno, pre toga moram da pripremim žice za napajanje, ulazne i izlazne vodove. Ovo nije baš svakidašnji koncept pa moram extra da pazim da šta ne povežem kako ne treba inače će biti paljevine a nemam čime da zamenim izlazne trandže...

[guja011]

jes, al nisi morao da lemiš trandže bar dok ne odrediš visinu distancera. al nema veze, uvek možeš lako da razlemiš

[stein]

jes, al nisi morao da lemiš trandže bar dok ne odrediš visinu distancera. al nema veze, uvek možeš lako da razlemiš

Tako sam podesio da mi stane najmanje 5mm između pločice i profila. Tako sam lemio i velike otpornike; distancer, natisnem otpornik da bude paralelan sa pločicom i lemim. Razlika je samo u redosledu, imam odstojne komade različitih debljina, a prolazne cilindre (cevčice) ću da pravim od ovih dužih, od 20mm. Koga zanima kako, objasniću: uzme se duži distancer (u ovom slučaju 20mm) i kraj se uhvati u električnu bušilicu, stegne u glavu, obeleži 5mm i uzme bansek (ručna testera za metal) ili u stegu (mengele) ili među noge, vijak ili osovinica od 3mm ugura u rupu odstojnika, zavrti bušilica i navede na zube od lista pile. 3-5 sekundi kasnije, imamo odrezan komad od 5mm Da mi nisu potrebne obe ruke da ovo izvedem, stao bih pored sebe i slikao kako se to radi...
