SE DHT 6S4S (2A3)

Recommended Posts

Dosta se odmaralo i dangubilo. Krenuo u novi "projekat". Kao osnova je uzeta Saxova šema (hvala Sax).

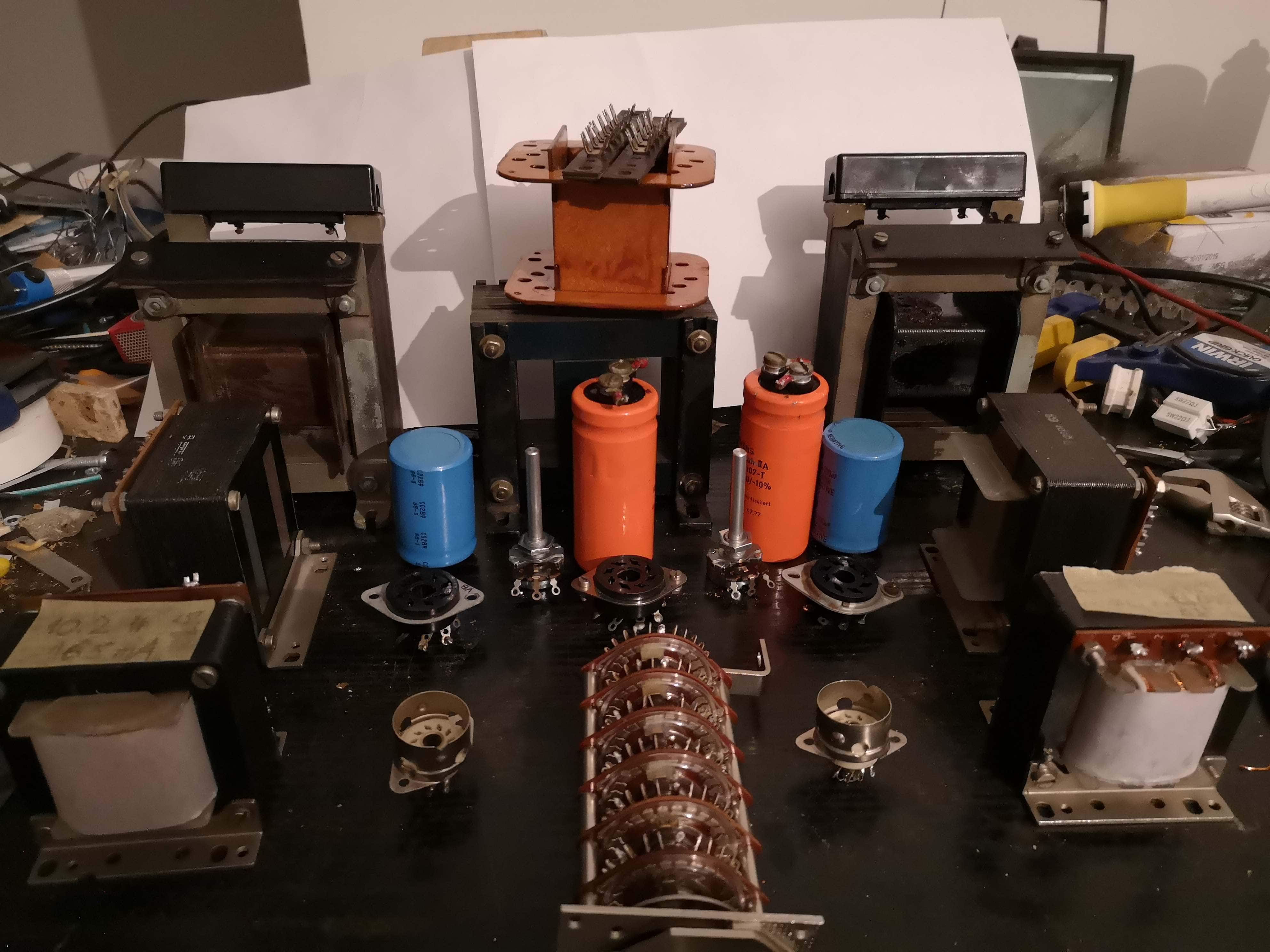

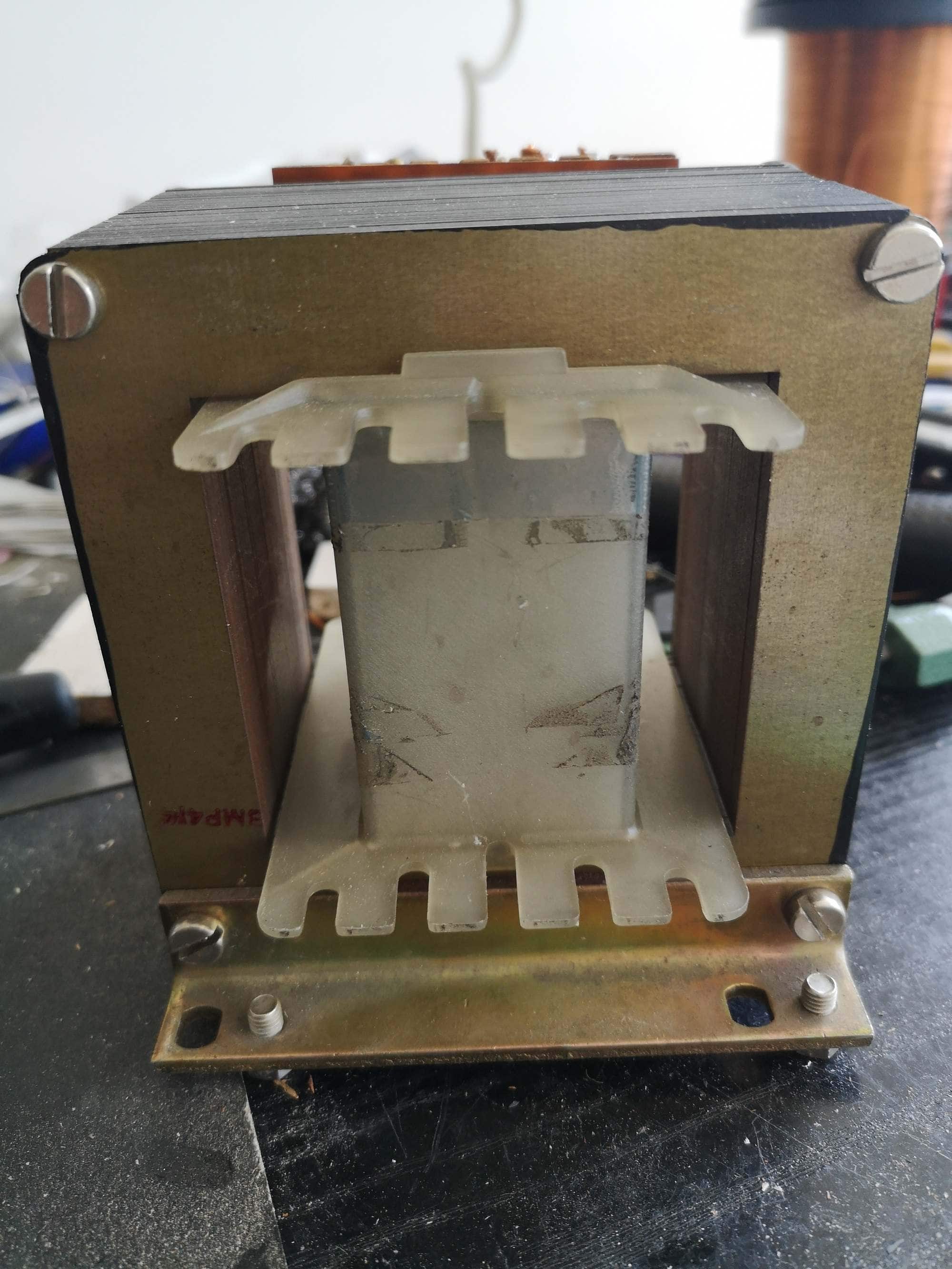

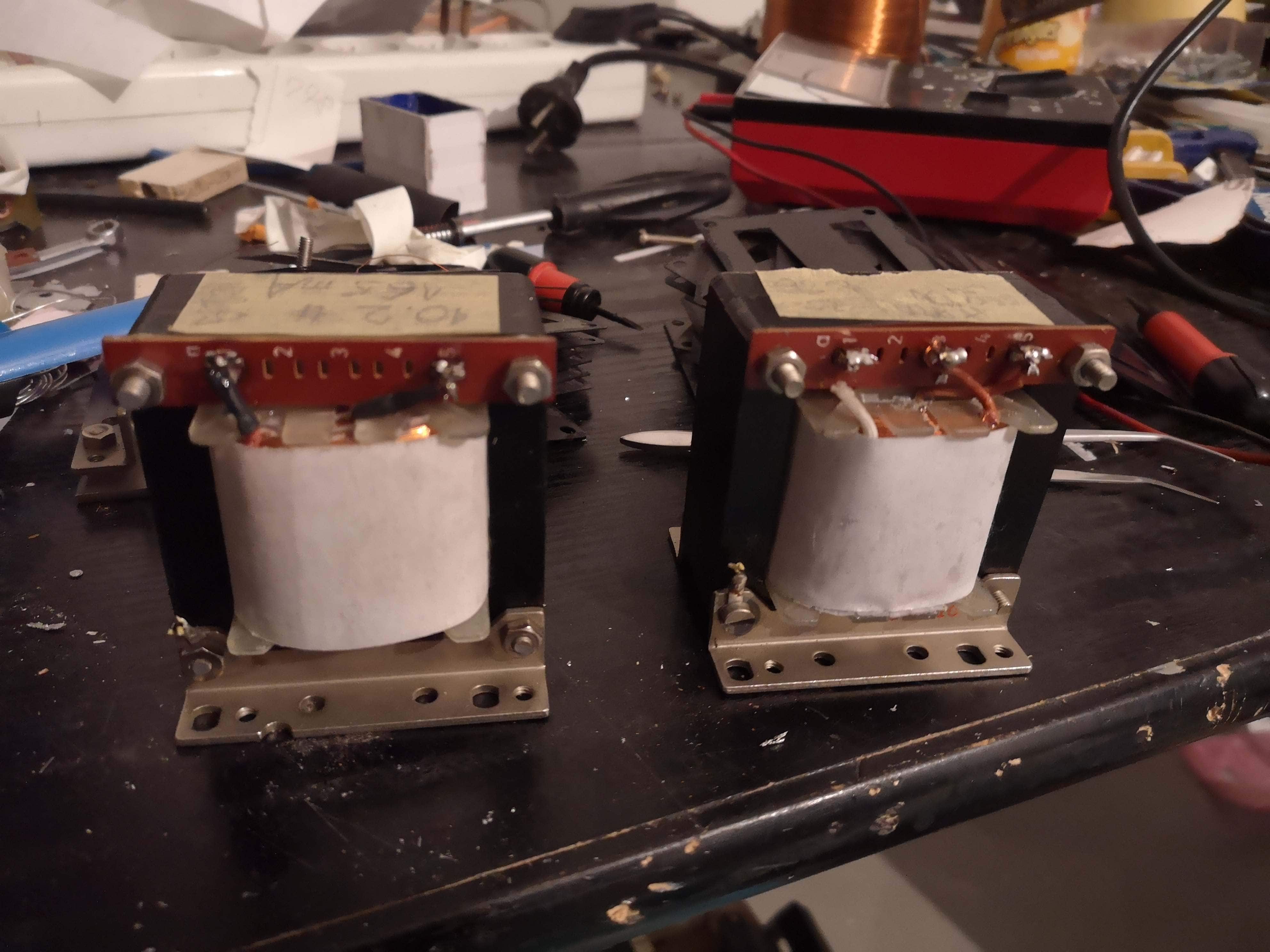

Za početak je namotana jedna prigušnica od gvožđurije koju sam nedavno pazario. Ispalo je baš po proračunu sa Turnerovog sajta - 10H, 165mA.

Sledi motanje još jedne (valjda ću da ubodem slične parametre :-) )


Zamoljavam vas da pomognete sa predlozima oko napajanja, grejanja, izbora delova i svega ostalog.

Za početak pitanje - napajanje pentode sa HT preko CRC ili nesto drugo.





Share this post


Link to post
Share on other sites

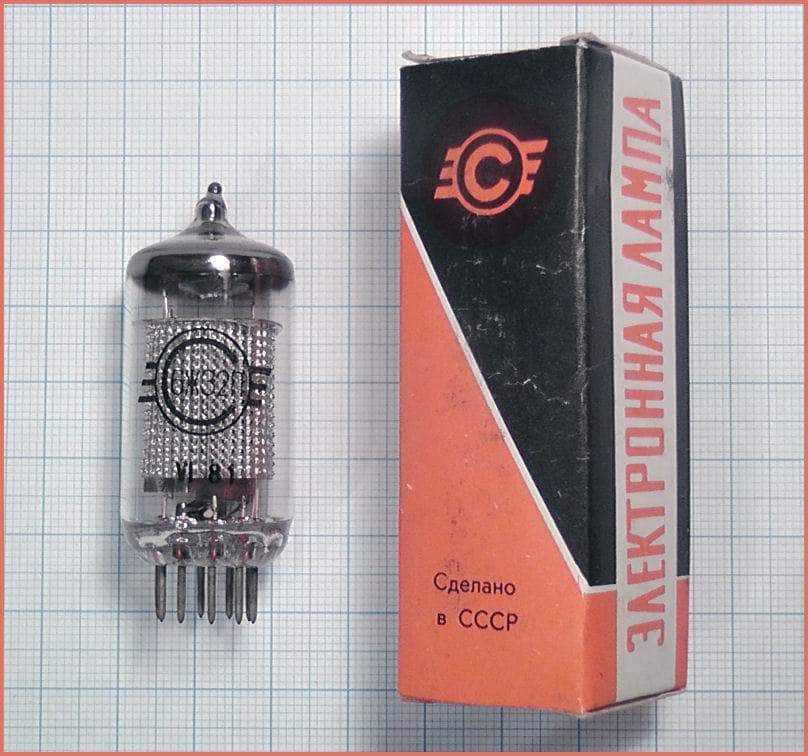

obavezno podnozje za EF86 (6Ж32П) da bude fleksibilno

sa sasijom. ne tvrda veza. male gumene podloske.

crc ili clc je na tebi. nista te ne kosta da stavis clc.

napajanje bi onda bilo clclc.

idi begaj.

:drinks:





Share this post


Link to post
Share on other sites

clclc za oba kanala (zajednicki), naravno.

ne brini, brum se ne javlja od hv-a, vec od grejanja.

mislim sto se tice 6s4s.

od primerka do primerka umeju gadno da jebu.

mislim da ces morati d.c. grejanje.

10.000u i lm350 zavrsavaju posao.

:drinks:

Share this post


Link to post
Share on other sites
55 minutes ago, sax.hifi said:



brum se ne javlja od hv-a, vec od grejanja.

mislim sto se tice 6s4s.

od primerka do primerka umeju gadno da jebu.

mislim da ces morati d.c. grejanje.

10.000u i lm350 zavrsavaju posao.

:drinks:

Dal je pamflet ili flyer prosudite sami

Mozda bude korisna info oko grejanja

http://www.dmitrynizh.com/hum-moondog.htm#abstract

Share this post


Link to post
Share on other sites

nazalost, 6S4S i 2A3 nisu 1 : 1.

nisu 100% iste cevi.

elem, 2A3 sam probao vise kombinacija, i to

sa grejanjem i AC i DC.

drajveri 6J7, EF86 (1 stepen) 6SN7 i 6N6P (2 stepena).

sto se tice 2A3, AC grejanje nije problem.

hum se resavao potom 100 oma 4w.

sto se tice 6S4S, AC grejanje je nemoguca misija.

ne isplati se baktati.

nemoguce je resiti hum kod AC grejanja !

:drinks:

Share this post


Link to post
Share on other sites

Čika Brko, šta predlažeš? U fazi sam priprema za motanje mrežnog ili mrežnih trafoa. Da li ići na odvojene trafoe za grejanje izlaza? Da li ići na opciju dve ispravljačice i dva filtera za driver i izlaz? Koja cevka bolje svira 2a3 ili russian tube? Dosta za sada.

Share this post


Link to post
Share on other sites
15 minutes ago, djmilicic said:

Čika Brko, šta predlažeš? U fazi sam priprema za motanje mrežnog ili mrežnih trafoa. Da li ići na odvojene trafoe za grejanje izlaza? Da li ići na opciju dve ispravljačice i dva filtera za driver i izlaz? Koja cevka bolje svira 2a3 ili russian tube? Dosta za sada.

sto se tice izlaznih lampi (6S4S) obavezno svaka lampa

svoje DC grejanje.

HV nema potrebe, zajednicki je o.k. (jedna ispravljacica).

sto se tice koja lampa bolje svira, bolje svira 2A3, svakako

ali ne toliko bolje koliko je skuplja.

ne bi da te odgovaram od projekta, ali bolje prvo svrati

do mene da cujes tetrode.

trenutno radim reviziju 807 sep-a sa 6J7 i 5V4GA.

trebace mi i jedan mali trafo da se namota, 5v 3a.

:drinks:

a ako budes i dalje zeleo 2A3 ili 6S4S, tu sam za pomoc.

:drinks:



Share this post


Link to post
Share on other sites

Posto je malo "nezgodna", grejanje 6,3V i 1A, taj napon je za DHT vec primetno visok, pa se ripl i suske sa grejanja upetljavaju u signal, predlazem kombinaciju jedan fini regulator, kao predregulator, 8-9V sa foldbek strujnom kontrolom(na pamet mi pada sa 723 kao lako resenje), na mrvu preko 1A(pausalno 1,2-1,4, i post regulator, jednostavan, referenca +tranzistor, fet ili darlington, na 6,3V. Prakticno ce raditi u strujnom limitu do 6,3V, i kada se zagreje katoda, smirice se struja na oko 1A ali ce ostati duplo stabilisan napon 6,3V, bez povratne sprege koja bi reagovala na audio signal i minimum "sumecih" komponenti prema signalu, katoda "vidi" samo blok kond i tranzistor.

Share this post


Link to post
Share on other sites

moze i gap , ali onda moras ihaj N/V

ili probaj sam - namotaj primar i meri mirnu struju ili trazi podatke za jezgro sa procepom pa racunaj

Share this post


Link to post
Share on other sites
