Shunt napajanje by Salas

[viktor1986]

Ako vrednost regulisanog napona na potrosacu treba da bude 15V (+/-) na ulazu regulatora treba da imas bar 21V. Ako si odlucio kolika struja tece kroz CCS u regulatoru, lako je izracunati vrednost tih otpora.

Regulisan napon na potrosacu treba da bude 24V(dakle +/-24V), pisao sam da cu koristiti trafo sa 25V AC! kao sto sam i rekao 100mA ide kroz regulator, oko 25mA ide kroz potrosac a preostalih 75mA kroz shunt, dakle ukupno 100mA.

[viktor1986]

jel hoćeš da RCRC filtracija gađa neku frekvu? Ako ne, izračunaj pad napona na njima sa nekom vrednošću izabranog R iz te filtracije. Gledaj da ti na kraju RCRC ostane dovoljno napona za šant. Stavi 10-20R.

Auuu bre, 10-20oma? Dakle ako tece struaj od 100mA imacu pad napona od 1-2V na jednom otporniku!!! Ja mislio da stavim 2.2oma ali sam sacekao sa lemljenjem...Valjda treba potiskivati tih 100Hz, sta znam, zato i pitam koju vrednost da koristim za one otpornike.

[Zen Mod]

pa preracunaj po struji - da imas sto veci pad napona , a da pokrivas sve potrebe , ukljucujuci i 12-13% pad napona u mrezi

[viktor1986]

Ako vrednost regulisanog napona na potrosacu treba da bude 15V (+/-) na ulazu regulatora treba da imas bar 21V. Ako si odlucio kolika struja tece kroz CCS u regulatoru, lako je izracunati vrednost tih otpora.

Koliko vidim ti Sipi uporno gledas pogresnu semu! Ne treba meni informacija u vezi otpornika koji odredjuje struju kroz CCS, to se lako racuna! Pitam za otpornike u RCRC mrezi ispred ovog regulatora, jos jednom u postu #27 postoje dve seme, onu prvu ne gledaj, samo ovu drugu semu gledaj u pdf formatu.

[Nesic]

videćeš kako ti se ponaša trafo... u zadnje vreme priča sa trafoima je takva da ništa neznaš dok ne probaš na radnom stolu... u skladu sa tim odredi i R, to jest pad napona na njima i ostavi napon šantu

[Sipi]

Koliko vidim ti Sipi uporno gledas pogresnu semu! Ne treba meni informacija u vezi otpornika koji odredjuje struju kroz CCS, to se lako racuna! Pitam za otpornike u RCRC mrezi ispred ovog regulatora, jos jednom u postu #27 postoje dve seme, onu prvu ne gledaj, samo ovu drugu semu gledaj u pdf formatu.

O otpornicima u RCRC filtru sam ti i pisao samo procitaj malo pazljivije - mlad si, ne zuri toliko

[viktor1986]

videćeš kako ti se ponaša trafo... u zadnje vreme priča sa trafoima je takva da ništa neznaš dok ne probaš na radnom stolu... u skladu sa tim odredi i R, to jest pad napona na njima i ostavi napon šantu

Sta da ocekujem Bobane od trafoa, da zuji, da se greje, da obara previse napon...?

[Nesic]

neznam, videćeš... poz

[Zen Mod]

voodoo .........

[Zare]

Sta da ocekujem Bobane od trafoa, da zuji, da se greje, da obara previse napon...?

Ako budes imao "srece" sve po malo od toga .

[viktor1986]

O otpornicima u RCRC filtru sam ti i pisao samo procitaj malo pazljivije - mlad si, ne zuri toliko

Znam da sam mlad i naravno jos uvek neiskusan u mnogim stvarima. Pazi, ja jos uvek nemam kupljen transformator pa da onda na osnovu toga odredjujem vrednosti tih otpornika. Ovako, ja cu staviti otpornike od 4.7oma pa cu da probam. Vidim da recimo Pedja Rogic koristi 10oma ali posle malo gledanja video sam da je ukupna struja koja tece 50mA, zato analogno tome posto ja imam duplo vecu struju stavici duplo manji otpornik i to je to, dakle 4.7oma. pa napona na njemu ce biti 0.47V. Moze li tako?

[viktor1986]

neznam, videćeš... poz

[viktor1986]

Ako budes imao "srece" sve po malo od toga .

Auuu, na kraju cu i da skinem te otpornike!

[Sipi]

....jos uvek nemam kupljen transformator...

To je kljucno, kad budes imao trensformator sve ce biti jasno.

[BlueSky]

Inače, čemu služe otpori R5 i R8 na šemi sa posta 27?

A sada...koja je njihova svrha? Ne mogu nikako da skontam...EDIT: otpori R17, R19, R18 i R20 u pdf-u.

[viktor1986]

To je kljucno, kad budes imao trensformator sve ce biti jasno.

Vazi! Idem da lemim led diode za Vref!

[Sipi]

A sada...koja je njihova svrha? Ne mogu nikako da skontam...EDIT: otpori R17, R19, R18 i R20 u pdf-u.

R17 i R18 mogu da prihvatim kao postedu za Q3/Q4 koji rade na Idss i ova dva otpora im smanjuju Pd, mada bih ih radije stavio na Drain da kad su vec tu bar malo izoluju CCS.R19 i R20, kako Salas kaze, cine da njegov RIAA preamp bolje zvuci kad su JFET-ovi sa tih 10 oma odmakunuti od GND-a. Salasu verujem, a probao nisam - nemam RIAA preamp...

[pile]

Rešenje je vrlo jednostavno, ali si verovatno odlučio da koristiš elektrolite 35v.Ako možeš da hladiš tranzistore, digni napon sekundara za par volti.

[BlueSky]

Na 100 oma malo pada napon, ko bi ga znao zašto su stavljeni tu...

[Sipi]

Na 100 oma malo pada napon, ko bi ga znao zašto su stavljeni tu...

Salas ti je takav, covek-experimentator, probace iz radoznalosti i ono sto na prvi pogled i nema smisla jer, kako sam kaze, nema zvanicno obrazovanje iz elektronike.Ono sto sam siguran za njega je da je vrlo temeljan i u experimentisanju i u kritickom slusanju rezultata i nema razloga da mu se ne veruje ako je zakljucio da je tako bolje.

[viktor1986]

Rešenje je vrlo jednostavno, ali si verovatno odlučio da koristiš elektrolite 35v.Ako možeš da hladiš tranzistore, digni napon sekundara za par volti.

Pa pazi, bice malo frke sa elektrolitima na 35V, sigurno je bolje resenje staviti elektrolite na 50V...Mislio sam da montiram IRFP na donju plocu kutije.

[viktor1986]

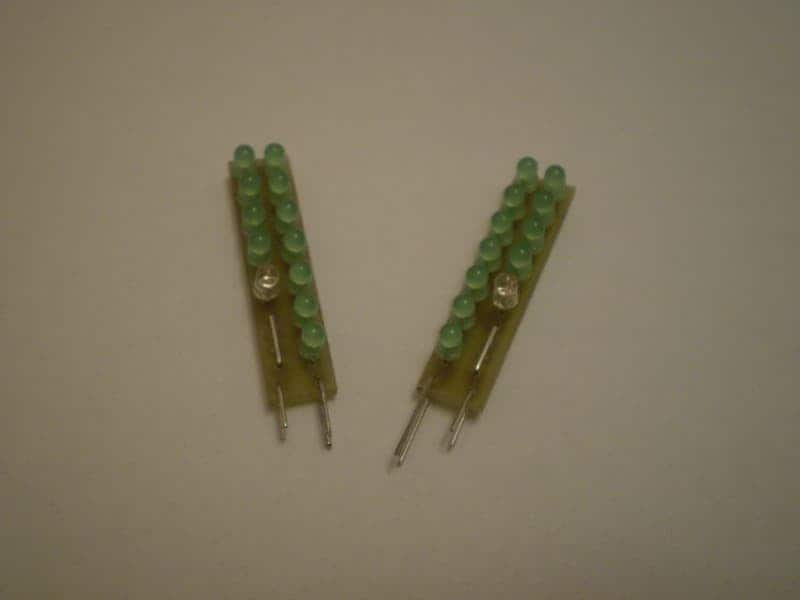

Ovo ce biti referentni napon. Led diode od 3mm, ima 11 zelenih i jedna koja svetli u crvenoj boji. Trebalo bi da Vref bude oko 23.4V DC.
