Shunt napajanje by Salas

[viktor1986]

Predlog za diode? Da li koristiti standardne diode tipa 1N4004 sa kondenzatorima paralelno ili koristiti brze diode? Vidim da vecina stavlja brze diode i to svuda(pojacala, predpojacala...) pa reko aj da cujem misljenje ili savet o tome sta da radim...

[Sipi]

UF4007 - strujno zadovoljavaju, jeftine su, spadaju u brze (75nS) i (po mom iskustvu) daju bolji rezultat od 1N4xxxImas ih u Silkenu i Mikroprincu

[viktor1986]

UF4007 - strujno zadovoljavaju, jeftine su, spadaju u brze (75nS) i (po mom iskustvu) daju bolji rezultat od 1N4xxxImas ih u Silkenu i Mikroprincu

U principu onda predlazes brze diode? Razlog zbog koga ovo pitam je taj sto na Borinom sajtu ima jedan deo vezan za diode i tu se navodi da postoji pogresan trend u poslednje vreme sa upotrebom brzih dioda za napajanje i da cak najsporiju diodu treba usporiti.Evo uostalom teksta"Postoji POGRESAN trend u zadnje vreme da se za ispravljacke diode predlazu i koriste sto brze diode. Za to nema nikakvog opravdanja jer je i najsporija dioda na svetu jos uvek mnogo brza nego sto je to potrebno za ispravljanje 50Hz struje. veoma brze diode imaju mnogo nagliju promenu iz stanja provodjenja u neprovodno stanje pa to stvara povecan nivo stvaranja i radijacije visih harmonika. Cak je pozeljno sasvim suprotno - vec postojece diode bi trebalo jos dodatno usporiti a ne ubrzati, i to usporavanje se delimicno postize dodavanjem blokova od oko 100nF (kao sto sam malocas rekao) paralelno svakoj diodi u grecu. Ovi kondenzatori na taj nacin smanjuju nivo harmonika koji nastaju u diodama u toku rada. Naci ce te to tako uradjeno u vecini vrhunskih pojacala a i dobar deo svetski poznatih konstruktora (jedan od njih je i Nelson Pass na primer) zastupaju isti stav."Zato sam malo u nedoumici po pitanju koriscenje brzih dioda, mislim kada citam Borin tekst i vase predloge. Koristio sam ranije BYV27-200 diode!Sutra-prekosutra cu otici do grada da kupim diode, zeznuo sam se jer sam kupio 1N4007 iz kelco-a, kada sam gledao datasheet video sam da imaju veci pad napona od 1N4004. Vidim da i Boban trpa brze diode u pojacala, Pile...

[Sipi]

Najbolje Viktore da ne citas nicije tekstove ni predloge (naci ces mnogo razloznih stavova u oba tabora), nego kupi i jedne i druge diode (dovoljno su jeftine) pa probaj sam sa kojima ces dobiti bolji rezultat.Ja sam pre 5-6 godina bio istog misljenja kao i Bora dok nisam u obican GC stavio MUR860 (iz radoznalosti) i cuo razliku.Od tada, oko poboljsanja koje se cuje ne vodim rasprave.

[viktor1986]

Najbolje Viktore da ne citas nicije tekstove ni predloge (naci ces mnogo razloznih stavova u oba tabora), nego kupi i jedne i druge diode (dovoljno su jeftine) pa probaj sam sa kojima ces dobiti bolji rezultat.Ja sam pre 5-6 godina bio istog misljenja kao i Bora dok nisam u obican GC stavio MUR860 (iz radoznalosti) i cuo razliku.Od tada, oko poboljsanja koje se cuje ne vodim rasprave.

Fer i korektno.

[Impuls]

Na mestu Salasa gde je iza dioda otpornik na red prema elektrolitima nema potrebe za brzim diodama.

[viktor1986]

Na mestu Salasa gde je iza dioda otpornik na red prema elektrolitima nema potrebe za brzim diodama.

Za sada cu staviti 1N4004 diode bajpasovane sa 100nF. Kada budem imo vise novca a i sistema onda cu probati da cujem razliku izmedju obicnih i brzih dioda, ako ce je uopste i biti na sluh.

[Impuls]

Fetovi na putu. I Bobanovi. Sutra bi trebali biti kod Vas. Post expres

[viktor1986]

Fetovi na putu. I Bobanovi. Sutra bi trebali biti kod Vas. Post expres

Zahvaljujem. A sta ce Bobanu fetovi, on nije pravio ove plocice?

[Impuls]

2sj74bl

[pile]

Nešto gledam, gledam i nije mi jasno Ako ne pitam, ostaću u neznanju, a ako pitam možda ispadnem glup Postoji li neki valjan razlog za korišćenjem snažnih tranzistora IRFP240/9240 ?Šta fali na pr. IRF520/9520 (ovo ima Kelco). Da li bi neko (osim instrumenata) mogao da "čuje" razliku.Osim ako neko dobije ludu ideju, kao tamo neki, da tera skoro 1A kroz shunt.

[viktor1986]

Nešto gledam, gledam i nije mi jasno Ako ne pitam, ostaću u neznanju, a ako pitam možda ispadnem glup Postoji li neki valjan razlog za korišćenjem snažnih tranzistora IRFP240/9240 ?Šta fali na pr. IRF520/9520 (ovo ima Kelco). Da li bi neko (osim instrumenata) mogao da "čuje" razliku.Osim ako neko dobije ludu ideju, kao tamo neki, da tera skoro 1A kroz shunt.

Ma ni sam ne znam zasto je stavljao te grdosije u sam regulator, mozda ih je imao pri ruci pa je sa tim hexfet-ovima probao. Verovatno moze da radi i IRF520, kapaciteti im se razlikuju pa bi to trebalo pogledati na osciloskopu u svakom slucaju. Licno ne verujem da ce biti cujne razlike, mada ko zna, ima onih koji sve cuju! Ja imam kuci IRFP tranzistore, ostalo mi je od ranijih projekata tako da cu za sada da stavim te , ali cu kada mi ponestane mozda stavljati neke druge, u TO220 kucistu...Sada mi postar doneo 2SK170GR! Sta mu znaci ono 83 i 98? Jos jednom hvala.

[pile]

Ko pita ne skita, a ja imam još jedno, pa ako ima neka dobra duša Ne mali broj pojačala koriste različite napone za napajanje stujnog i naponskog dela.Koliko je ovaj sklop upotrebljiv za napajanje onog drugog (naponskog) i kakve bi izmene trebalo napraviti,ako je Vin 70v, Vout 60v, shunt struja oko 100mA. Ono što znam je da bi prostom zamenom zenerice za željeni napon,neke delove, najblaže rečeno, doveo u vrlo nezgodan položaj, drugim rečima, crkli bi Meni je malo pre-komplikovano da proračunam nove vrednosti, pa ako nekog ne mrzi ima i slušne utiske kad (ako) skockam i isprobam, vredi li ili ne.

[viktor1986]

Ko pita ne skita, a ja imam još jedno, pa ako ima neka dobra duša Ne mali broj pojačala koriste različite napone za napajanje stujnog i naponskog dela.Koliko je ovaj sklop upotrebljiv za napajanje onog drugog (naponskog) i kakve bi izmene trebalo napraviti,ako je Vin 70v, Vout 60v, shunt struja oko 100mA. Ono što znam je da bi prostom zamenom zenerice za željeni napon,neke delove, najblaže rečeno, doveo u vrlo nezgodan položaj, drugim rečima, crkli bi Meni je malo pre-komplikovano da proračunam nove vrednosti, pa ako nekog ne mrzi ima i slušne utiske kad (ako) skockam i isprobam, vredi li ili ne.

U principu, onda treba obratiti paznju na izbor tranzistora BC550 , tu mora neki drugi tranzistor da ide jer mu je Uce u tvom slucaju oko 56.2V, pomnozeno sa primera radi 5mA struje(zavisi od Idss gornjeg 2SK170) to mu izadje oko 0.28W disipacije. I na jos jednu stavr treba obratiti paznju a to je 2SK170 u seriji sa 100oma. NA drejnu to jfet-a ce biti oko 64.6V(ako imas tri diode od 1.8V)...Mozda je najjednostavnije da se izbaci jfet i umesto njega stavi otpornik, dakle sa katode led-ice ide otpornik od recimo 6.8K a zatim se na njega spaja 5.6K koji vodi do mase.Na krajevima spajanja dva otpornika ide minus kondenzatora a plus kondenzatora ide na +70V. Time propustas oko 5mA kroz tri ledice.

[viktor1986]

Ko pita ne skita, a ja imam još jedno, pa ako ima neka dobra duša

Znas kako, ima i ono " Ko pita udje mu kit.!!!" Sorry Pile, bilo ja jace od mene! Jel si spremio elemente za regulator?

[Sipi]

... Postoji li neki valjan razlog za korišćenjem snažnih tranzistora IRFP240/9240 ?....

Naravno, od uparivanja za razne Alephe i slicne ampove, svima su preostale pune fioke IRFP240/9240 - treba ih iskoristiti za nesto a ovo je dobar nacin.Sasvim slobodno stavljaj 510, 520, 610, 620, 9510, 9520, 9610, 9620 i sve slicno - nema da fali

[viktor1986]

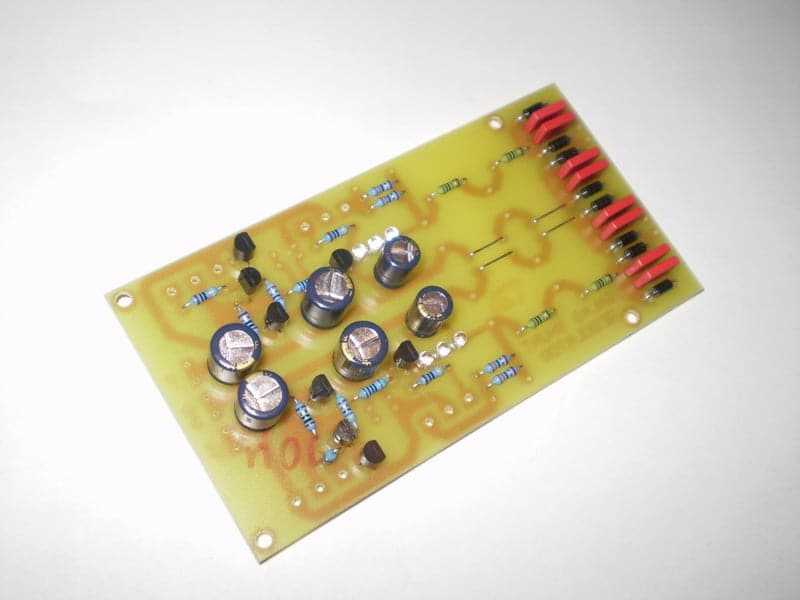

Trenutno stanje plocice... Ima jedna greska, dobro da sam video na slici tooo!!!

[pile]

Znas kako, ima i ono " Ko pita udje mu kit.!!!" Sorry Pile, bilo ja jace od mene! Jel si spremio elemente za regulator?

Prvi deo neću da komentarišem, tebi na čast. Ne maši mnogo spravom, da ne ostaneš bez nje Nisam nabavio delove, to je on line Kelco gotovo za jedan dan. Da vidim prvo koje delove.

Naravno, od uparivanja za razne Alephe i slicne ampove, svima su preostale pune fioke IRFP240/9240 - treba ih iskoristiti za nesto a ovo je dobar nacin.Sasvim slobodno stavljaj 510, 520, 610, 620, 9510, 9520, 9610, 9620 i sve slicno - nema da fali

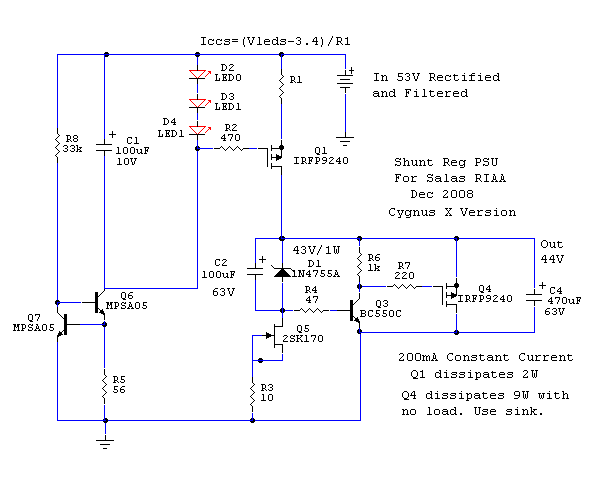

Tako sam i mislio. Reko ajde da ga malo optimizujemo. Ne kostaju bogatstvo, al što da se razbacujemo ako ne mora.Ima negde u onoj ogromnoj temi verzija na 44V, ali meni treba još 16v preko toga.

[viktor1986]

Prvi deo neću da komentarišem, tebi na čast. Ne maši mnogo spravom, da ne ostaneš bez nje

A nnneeee, pa sa cime cu onda da ?! Ja danas zvao Bgelectronic da vidim imali li nesto od kondenzatora, konkretno 2200uF 50V. Javila se neka zena i kaze da ima Elna, nije znala da mi kaze koji je raster u pitanju, ustvari ni ne zna sta je raster! Joooj ko je nju zaposlaio tamo! Ja rek'o bitne su mi te dimenzije sbog smestanja na plocici ali ona nista, kaze jedino da dodjem da pogledam ali sva onako nadrndana!!!

[viktor1986]

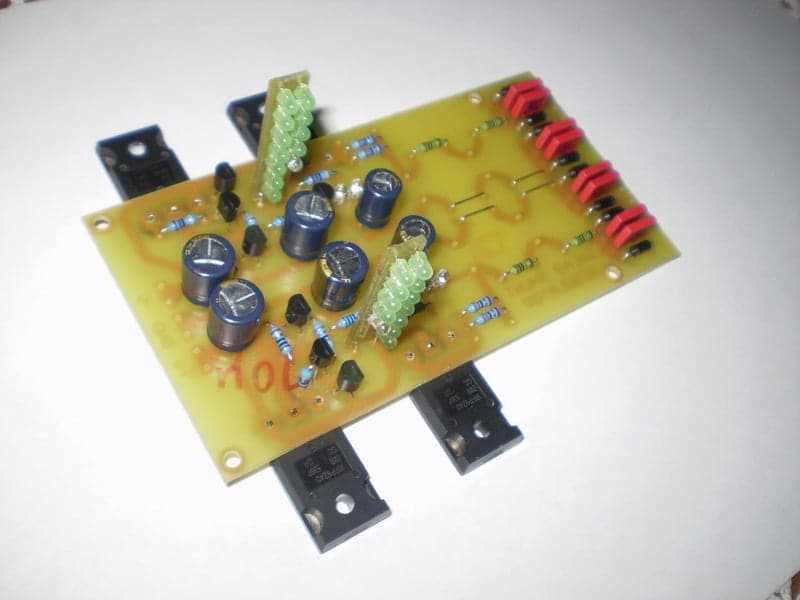

Zalemljeni su IRFP tranzistori i Vref! Preostaje da se dodaju elektroliti od 2200uF.Da li je pozeljno bajpasovati elektrolite na izazu a takodje i LED diode(u CCS-u i Vref)? Ove u napajanju cu u svakom slucaju bajpasovati...

[stefaca]

ima li nekih slusnih rezultata? koliko je ovo bolje u zvuku od recimo obicnog SSR iliti najprostijeg LM/LT regulatora? ako moze neko

[pile]

ima li nekih slusnih rezultata? koliko je ovo bolje u zvuku od recimo obicnog SSR iliti najprostijeg LM/LT regulatora? ako moze neko

Oš da falim, ili oćeš iskreno
