Nesic Napisano Januar 10, 2010 Share #23 Napisano Januar 10, 2010 ovo je OK... samo na ulazu stavi rastere za obične diode ili one u To220 što se tiče masa sve je OKstavi te LED ako treba što više Link to comment Podeli na ovim sajtovima More sharing options...
Impuls Napisano Januar 10, 2010 Share #24 Napisano Januar 10, 2010 Moze li sema da ne citam 100 strana da bih pronasao o cemu se radi. Ako oces idealan regulator povratnu spregu radi sa izlaznog konda. Link to comment Podeli na ovim sajtovima More sharing options...
viktor1986 Napisano Januar 10, 2010 Autor Share #25 Napisano Januar 10, 2010 ovo je OK... samo na ulazu stavi rastere za obične diode ili one u To220 što se tiče masa sve je OKstavi te LED ako treba što višeBilo mi je jednostavnije da metnem grec, deluje mi ovako lepse a u razlika u ceni nije neka da ti iskreno kazem. Ti to mislis na Shotky-ce u TO220 kucistu?Pa zar nije bilo price o tome da bi ipak bilo bolje koristiti obicne diode a ne brze, a ako se kojim slucajem koriste brze diode da se obavezno bypasuju sa kondenzatorom 100nF?Ok, videcu ovo sa Ledicama kako da smestim veci broj. Link to comment Podeli na ovim sajtovima More sharing options...
viktor1986 Napisano Januar 10, 2010 Autor Share #26 Napisano Januar 10, 2010 Moze li sema da ne citam 100 strana da bih pronasao o cemu se radi. Ako oces idealan regulator povratnu spregu radi sa izlaznog konda.Ma moze sema, sto ne bi moglo! Link to comment Podeli na ovim sajtovima More sharing options...

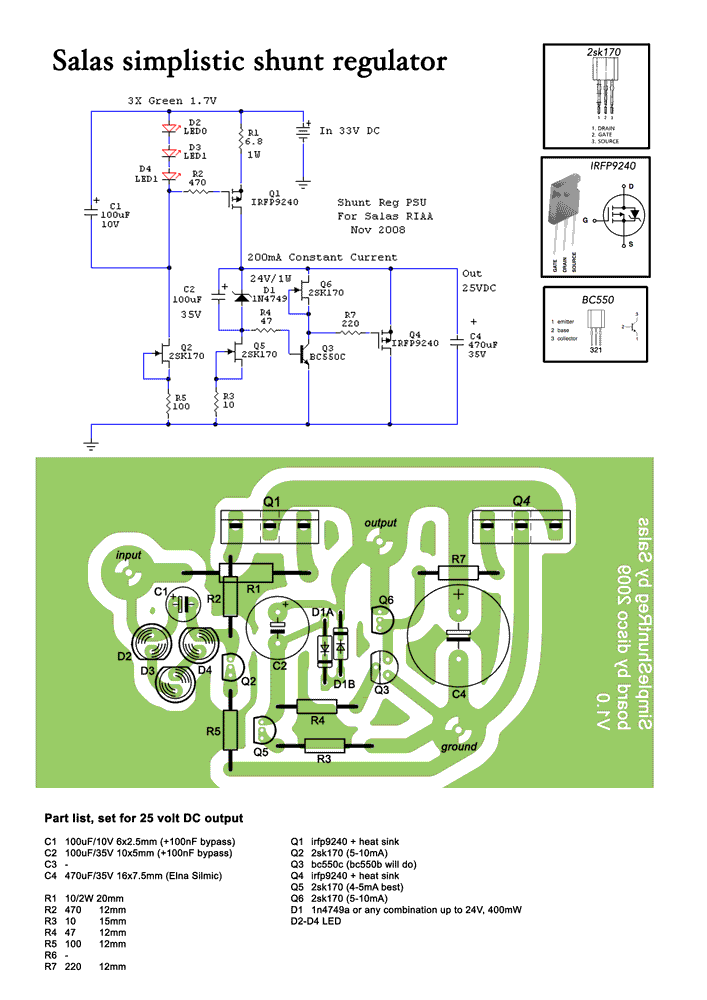

viktor1986 Napisano Januar 10, 2010 Autor Share #27 Napisano Januar 10, 2010 Moze li sema da ne citam 100 strana da bih pronasao o cemu se radi. Ako oces idealan regulator povratnu spregu radi sa izlaznog konda.Ma moze sema, sto ne bi moglo!SALAS SHUNT REGULATOR SEMA.pdf Link to comment Podeli na ovim sajtovima More sharing options...
viktor1986 Napisano Januar 11, 2010 Autor Share #28 Napisano Januar 11, 2010 Malo sam razmisljao na temu kako smestiti led diode koje odredjuju izlazni napon i dosao do zakljucka da je pametno napraviti posebnu malu plocicu na kojoj ce biti do 14 led dioda. Ovo resenje je vrlo univerzalno, dakle dve led diode prema horizontali i sedam po vertikali, ukupno 14 dioda od 3mm. Link to comment Podeli na ovim sajtovima More sharing options...

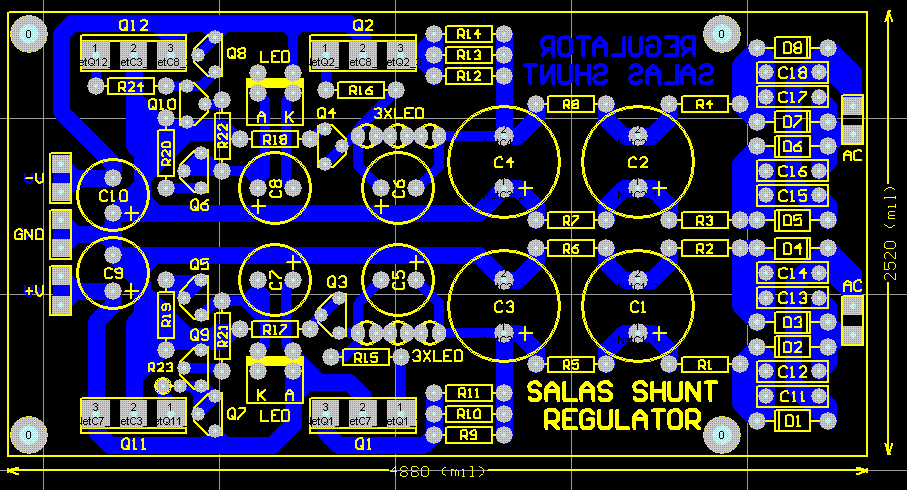

viktor1986 Napisano Januar 11, 2010 Autor Share #29 Napisano Januar 11, 2010 samo na ulazu stavi rastere za obične diode ili one u To220 Jel si na ovo mislio? Link to comment Podeli na ovim sajtovima More sharing options...
viktor1986 Napisano Januar 12, 2010 Autor Share #30 Napisano Januar 12, 2010 Misljenje o koriscenju 2SK246 ili BF245(A ili B ) da zameni 2SK170? u principu oko 5mA ce proticati kroz drejn... Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Januar 12, 2010 Share #31 Napisano Januar 12, 2010 Misljenje o koriscenju 2SK246 ili BF245(A ili B ) da zameni 2SK170? u principu oko 5mA ce proticati kroz drejn...Po semi koju si dao u postu #27:za Q2 moze bilo koji od navedenih, za Q5 ni jedan (svi koje si naveo imaju preveliki Vpinch-off, a Vds tog JFETa treba da bude Vbe od Q3 tj. 0.7V) a za Q6 mozda 2sk246 (mada treba probati, njegov Vds je Vgs izlaznog mosfeta 3.5-4V, mozda bi mogao, pogledaj datasheet) Link to comment Podeli na ovim sajtovima More sharing options...
viktor1986 Napisano Januar 13, 2010 Autor Share #32 Napisano Januar 13, 2010 Po semi koju si dao u postu #27:za Q2 moze bilo koji od navedenih, za Q5 ni jedan (svi koje si naveo imaju preveliki Vpinch-off, a Vds tog JFETa treba da bude Vbe od Q3 tj. 0.7V) a za Q6 mozda 2sk246 (mada treba probati, njegov Vds je Vgs izlaznog mosfeta 3.5-4V, mozda bi mogao, pogledaj datasheet)Ok, hvala na info-u. Danas su plocice porucene, sledece nedelje ih ocekujem, do tada cu da uparujem malo tranzistore i da spremim elemente. Link to comment Podeli na ovim sajtovima More sharing options...
andrics Napisano Januar 19, 2010 Share #33 Napisano Januar 19, 2010 Sad videh temu .Viktore da nemas viska 2 plocice za prodati ? Link to comment Podeli na ovim sajtovima More sharing options...
viktor1986 Napisano Januar 19, 2010 Autor Share #34 Napisano Januar 19, 2010 Sad videh temu .Viktore da nemas viska 2 plocice za prodati ?Imas privatnu poruku, ja licno nemam. Link to comment Podeli na ovim sajtovima More sharing options...
viktor1986 Napisano Januar 19, 2010 Autor Share #35 Napisano Januar 19, 2010 Evo kako izgleda plocica...Narucen i placen je 70u bakar, valjda sam to i dobio! Milan je radio plocice. Link to comment Podeli na ovim sajtovima More sharing options...
Nesic Napisano Januar 20, 2010 Share #36 Napisano Januar 20, 2010 Narucen i placen je 70u bakar, valjda sam to i dobio!ako se sapleteš o bakru, jesi dobio 70u. inače, 100u je ko ležeći pandur. ko je Milan? Link to comment Podeli na ovim sajtovima More sharing options...
viktor1986 Napisano Januar 20, 2010 Autor Share #37 Napisano Januar 20, 2010 ako se sapleteš o bakru, jesi dobio 70u. inače, 100u je ko ležeći pandur. ko je Milan?Ma jeste 70u bakar! Aj sta zezas, ko da ne znas ko je Milan! Imao je covek i lezecih policajaca ali eto, ipak se uzelo 70u! Link to comment Podeli na ovim sajtovima More sharing options...
Nesic Napisano Januar 20, 2010 Share #38 Napisano Januar 20, 2010 Link to comment Podeli na ovim sajtovima More sharing options...
viktor1986 Napisano Januar 21, 2010 Autor Share #39 Napisano Januar 21, 2010 Imam jedno pitanje.Koju vrednost da stavim za otpornike od R1 pa do R8? Kapacitet svakog kondenzatora ce biti 2200uF,ukupno ih ima 4 komada najverovatnije na 50V, napon sekundara ce biti oko 2*24V AC ili 2*25V AC opterecen. Ja sam probao da racunam kada je u pitanju samo kondenzator posle grec-a i racunica ide ovako. 25V AC *1.41=35.25V - 2V(pad napona na grec-u)= 33.25V. Konstantna struja iznosi 0.1A pa je prema tome otpor potrosaca 330oma. RC iznosi 330oma*4400uF=1.452s, kada se racuna ripple napon o iznosi 0.1A*10mS(jedna poluperioda)/4400uF=0.227Vkakva je rada racunica sa RCRC? Savet? Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Januar 21, 2010 Share #40 Napisano Januar 21, 2010 Ako pricamo o semi iz posta #27 od R1 zavisi ukupna struja regulatora (shunt-ovana + struja kroz potrosac) - Omov zakon te nece izneveriti - pad napona na R1 = (Ud2+Ud3+Ud4) - Vgs(Q1)Ostale otpore nema razloga da menjas (ako se drzimo seme iz posta #27)Ako ne, onda prvo da vidimo semu Link to comment Podeli na ovim sajtovima More sharing options...
viktor1986 Napisano Januar 21, 2010 Autor Share #41 Napisano Januar 21, 2010 Ako pricamo o semi iz posta #27 od R1 zavisi ukupna struja regulatora (shunt-ovana + struja kroz potrosac) - Omov zakon te nece izneveriti - pad napona na R1 = (Ud2+Ud3+Ud4) - Vgs(Q1)Ostale otpore nema razloga da menjas (ako se drzimo seme iz posta #27)Ako ne, onda prvo da vidimo semuNeee Sipi, pricamo o rasporedu elemenata iz posta #29. Dakle otpronici R1 pa do R8. RCRC kombinacija.Postoje dve seme u postu #27, ona druga sema u pdf formatu u tom postu mislim da odgovara rasporedu elemenata iz posta #29.Savetuj me ako nije problem u vezi otpronika R1...R8. Link to comment Podeli na ovim sajtovima More sharing options...
Nesic Napisano Januar 21, 2010 Share #42 Napisano Januar 21, 2010 jel hoćeš da RCRC filtracija gađa neku frekvu? Ako ne, izračunaj pad napona na njima sa nekom vrednošću izabranog R iz te filtracije. Gledaj da ti na kraju RCRC ostane dovoljno napona za šant. Stavi 10-20R. Link to comment Podeli na ovim sajtovima More sharing options...
BlueSky Napisano Januar 21, 2010 Share #43 Napisano Januar 21, 2010 Inače, čemu služe otpori R5 i R8 na šemi sa posta 27? Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Januar 21, 2010 Share #44 Napisano Januar 21, 2010 ... ona druga sema u pdf formatu ....Ako vrednost regulisanog napona na potrosacu treba da bude 15V (+/-) na ulazu regulatora treba da imas bar 21V. Ako si odlucio kolika struja tece kroz CCS u regulatoru, lako je izracunati vrednost tih otpora. Link to comment Podeli na ovim sajtovima More sharing options...
