Opet ja ovde :/

U pokusaju da primenim fix od Apex-a za ovo moje pojacalo,uspesno sam razneo jedan kanal,mojom krivicom jer sam trapav..

Slucajno sam shortovao out i jednu od grana napajanja,osiguraci su vrisnuli a doduse dima nije bilo,samo dosta varnica

Sada je ovakva situacija:

razneti osiguraci,shortovani su collector i emitter od svakog tranzistora na output-u na jednom(na ovoj slici levom) kanalu,dok na drugom,na kom je sve ok,osiguraci na njemu nisu popucali,samo je emitter shortovan na out.Ujedno su i + i - grane shortovane na output na ovom neispravnom.Lemovi nisu,proverio sam to.

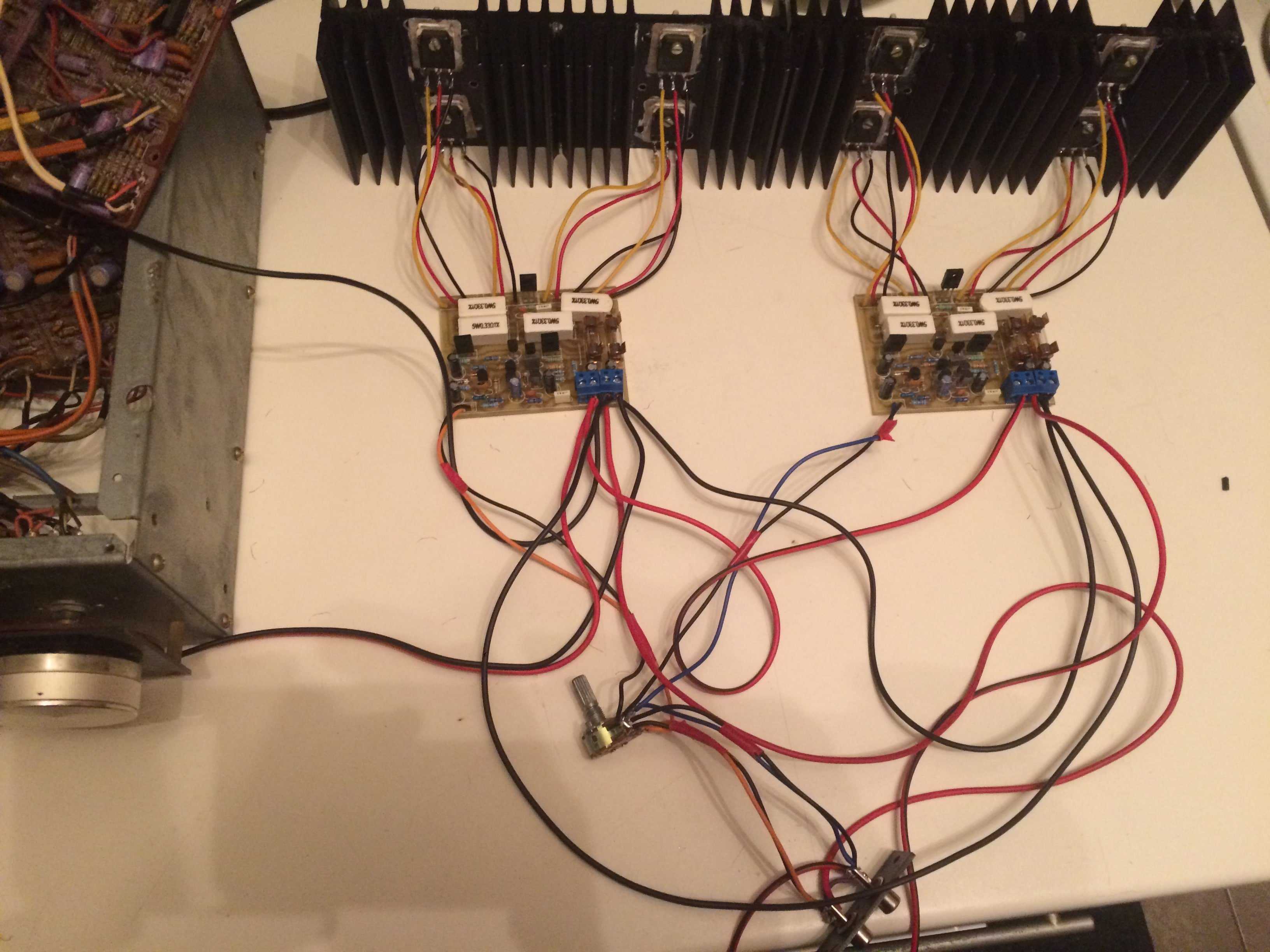

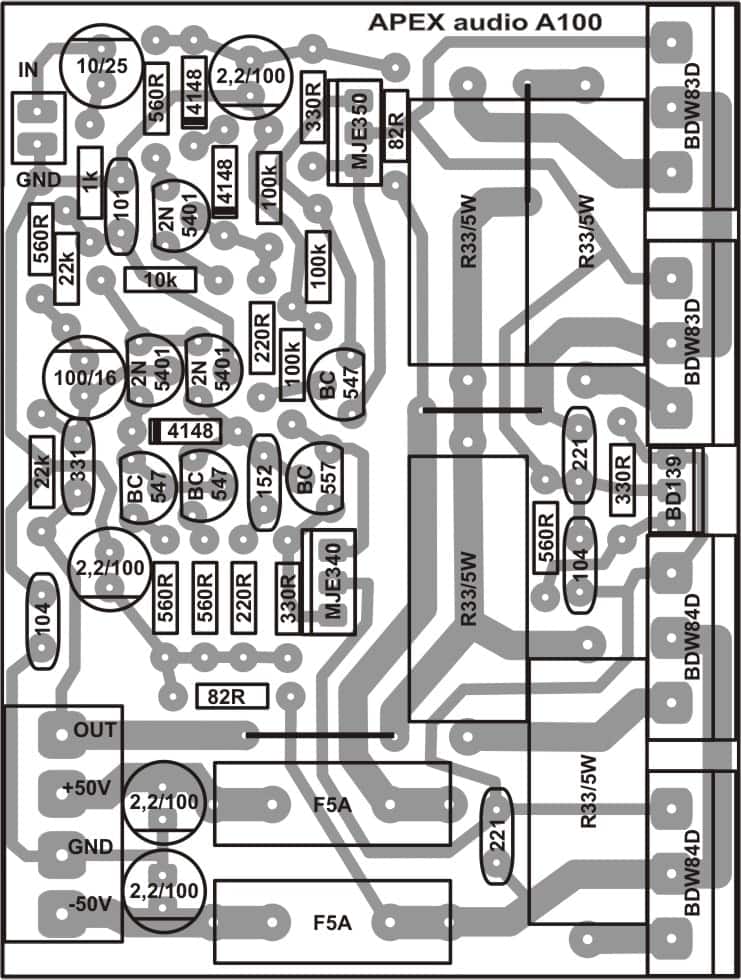

Radi se o Apex D14 pojacalu,sheme i slike prilozene.

Sta bi moglo da je(ja licno sumnjam na ove output tranzistore;darlington BDW84D,BDW83D)?

Svaki savet i ideja su dobrodosli!

Edit:prva slika nije relevantna,izbacio sam pot i namontirao i ovaj BD139 na hladnjak(sa silikonskim izolatorom),slikacu sutra,sada nemam kako :/

[Zen Mod]

semu nesto ne vidim .......



al' ovo ti je super prilika za skolski pristup , jerbo znanja i iskustva nemas za brzu i efektivnu trijazu

sto ce reci - DMM u ruke , preklop na diodno , vadis jedan polupprovodnik , ispitas sa DMM , vratis ako je ispravan , zamenis ako nije



sitna boranija (BC) se menja odmah , ako nista drugo - ono da vezbas lemljenje

krupnije meris pa menjas ako treba

darlingtone menjas , jer ne znas d aih ispitas ........... a i dobro je za kaznu

sve pasivne elemente pregledati (LUPA!) , izmeriti ako su sumnjivi ( ako treba odlemiti jedan kraj da ih izolujes od kola)



krenes polao i metodicno , na kraju se samo popravi

[mancube]

Hvala Vam na savetu,cekam zimski raspust da se zanimam sa svime ovime,shemu sam izgleda preskocio,editovacu post i dodacu shemu

Cekam neki dzeparac pa da cucne i neki pristojan DMM,ovaj kinez kog sad imam me unistava (a ocigledno i pojacala takodje )

Javljam se ovde u slucaju da sve fino proradi,a i u slucaju da sve totalno ode u aut

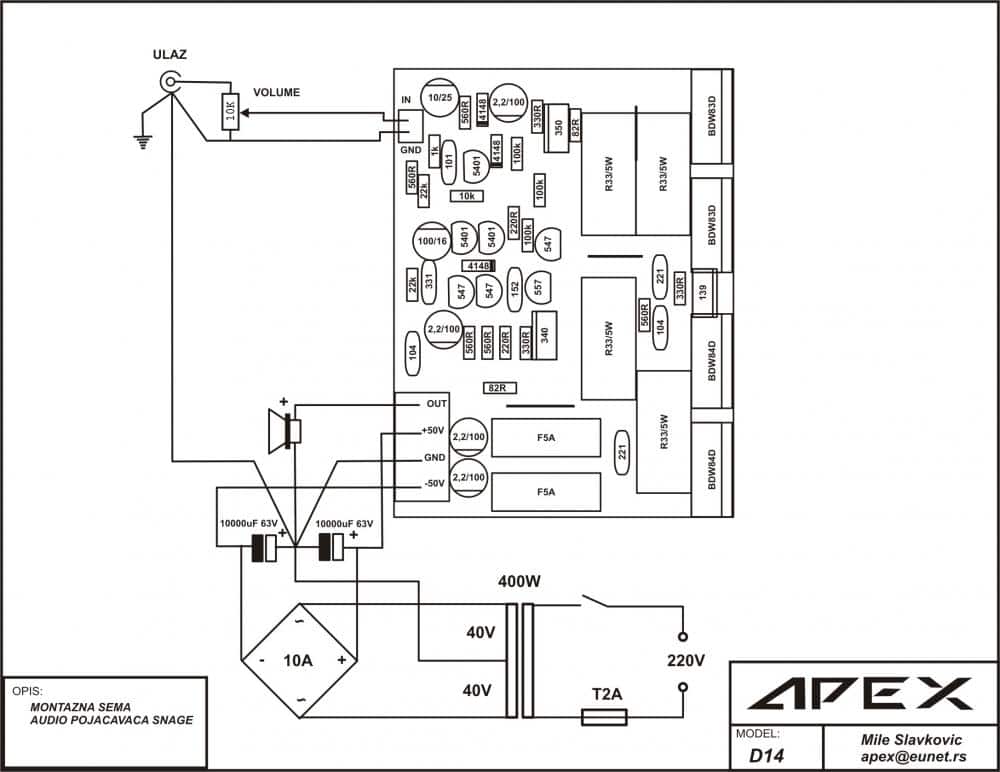

Ovo je jedina shema koju sam pronasao za ovaj amp,nazalost nemam drugu :/

Quote

[mancube]

Svi sitniji tranzistori su povadjeni,darlingtone sam izvadio i probao ih sa DMM van kola,od 4 komada po kanalu,2 imaju kratak spoj izmedju baze i emitera cini mi se,ostaje isto u oba smera(i kad zamenim mesta + i - sondama od DMM),tako da mi sad sleduje porucivanje zamena,javicu se ovde kad to uradim

Od ostalih komponenti nista ne izgleda kao potencijalni problem,nisam razneo ni jedan elektrolit,svi otpornici i diode izgledaju ok.

[mancube]

2 Darlingtona i svi manji tranzistori,prosviralo je



[Zen Mod]

[John Coltrane]

aj lajkit! kičen amp!

[apexaudio]

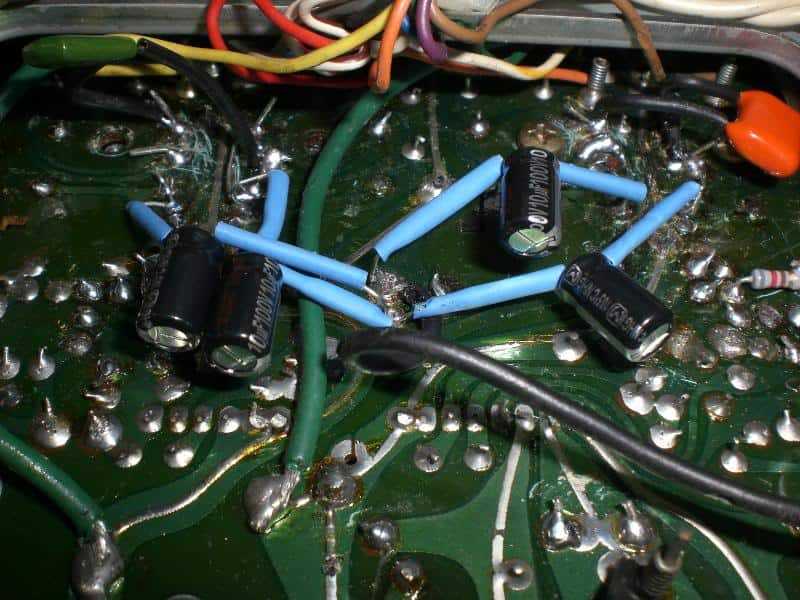

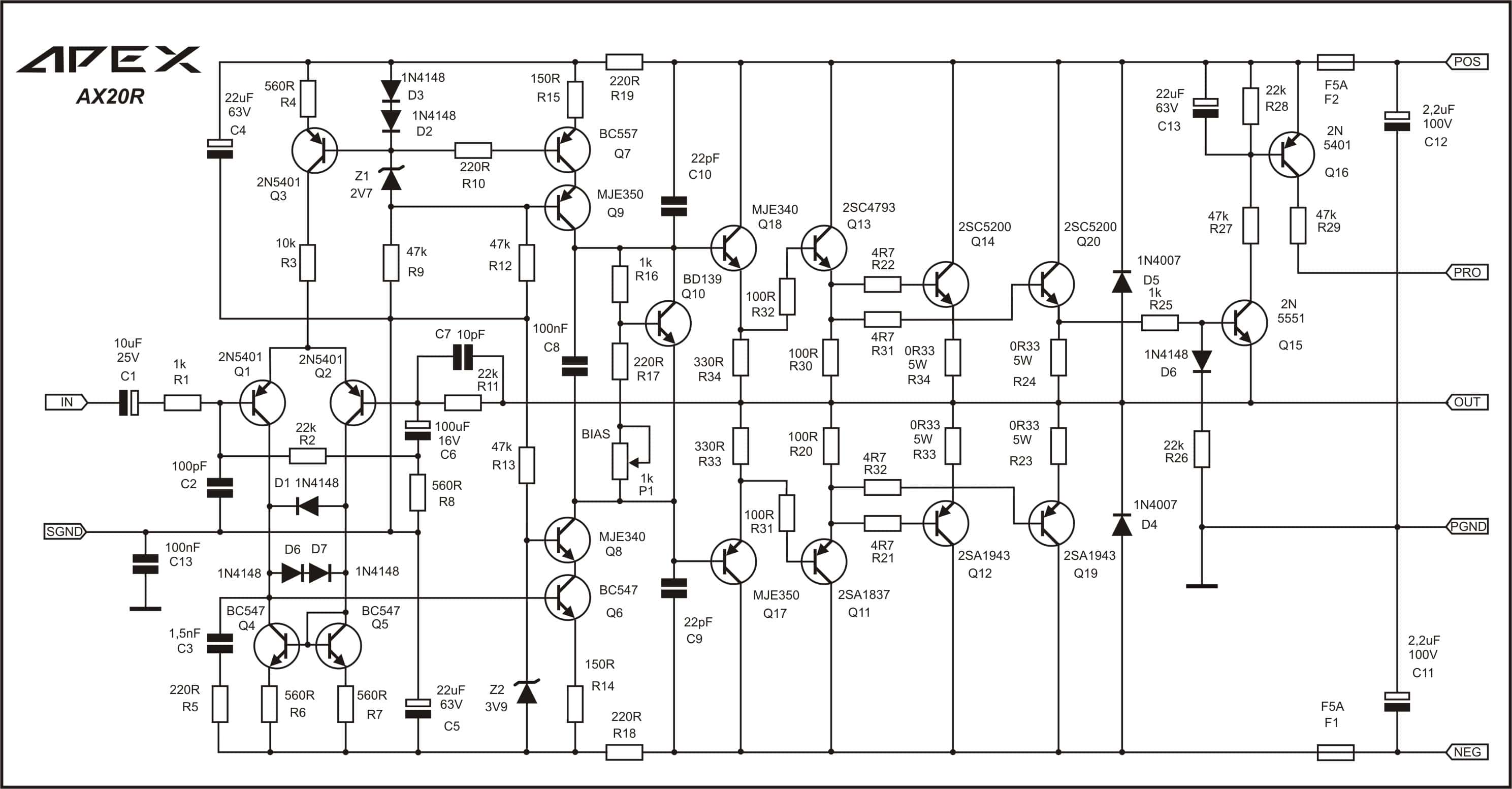

Odlicno, evo informativno da podelim najnoviju verziju.

[John Coltrane]

Zašto su emiterski otpornici drajvera vezani na out?

poznato je da sam duduk za ove stvari mojne mi se smejete no me zanima kaki je to spoj
