i...još jedan Pass F5 clone


Jodzula

Preporučeni Komentari

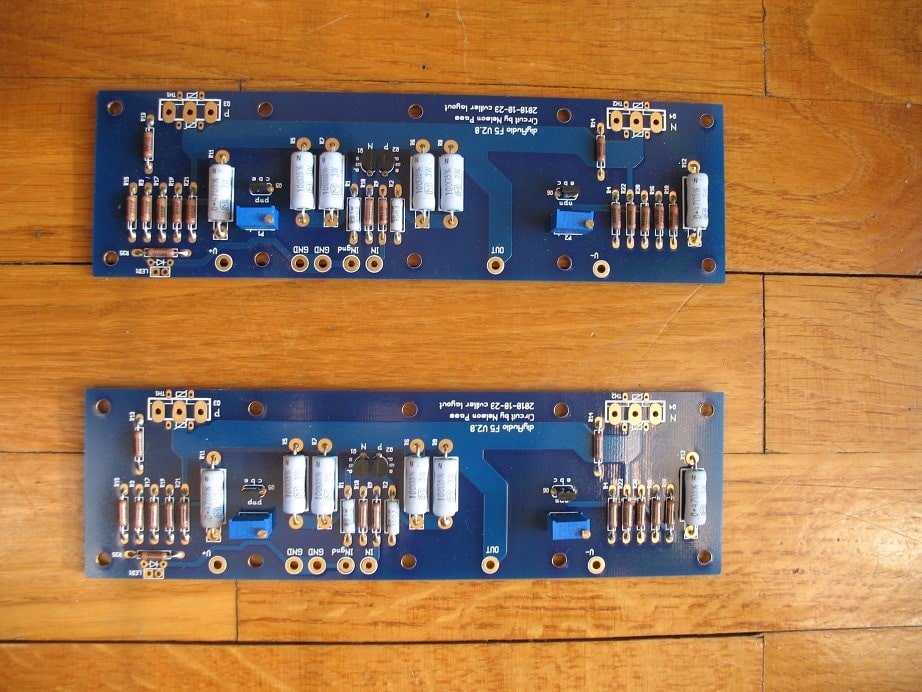

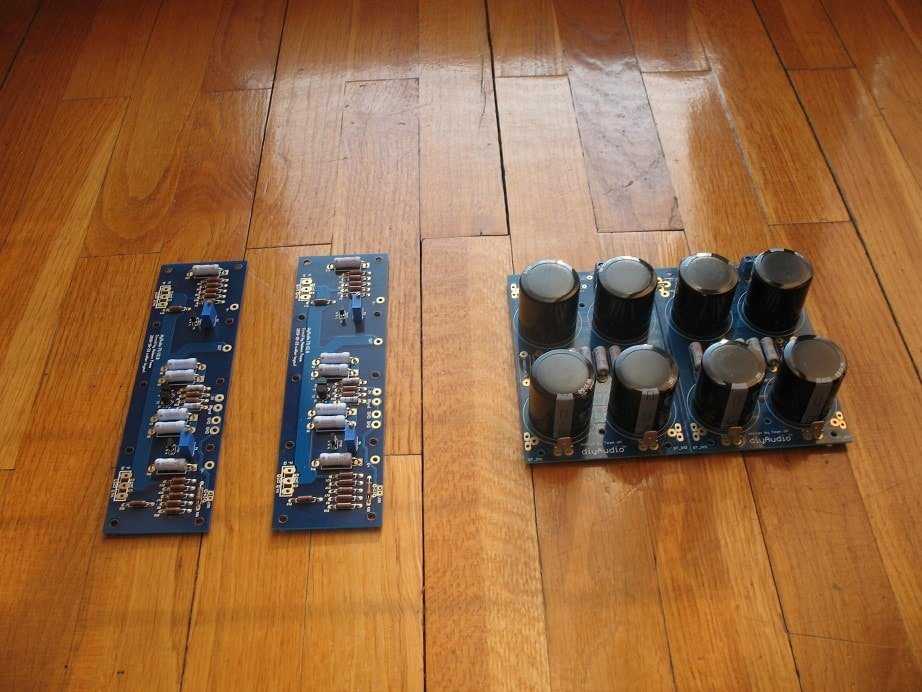

Kao što naslov teme kaže još jedno Pass F5 clone pojačalo ovog puta od totalnog početnika. Prvo lemljenje, prvo narezivanje rupa, prve slomljene ureznice  :dash1:  . Pre neko veče da izbušim rupu za rca konektor i od silnog iskustva umesto osmicom omakne mi se  :moil:  stepenasta burgija i završim sa rupom od 10mm. Ali ne žalim. Ovo je jedno veoma lepo iskustvo. Odlučio sam se za ovo pojačalo zbog dostupnosti informacija i detaljnih uputstava što je meni kao početniku bilo od presudnog značaja. Konkretno sam koristio ovo uputstvo:

www.diyaudio.com/media/build-guides/diyaudio-f5-build-guide.pdf

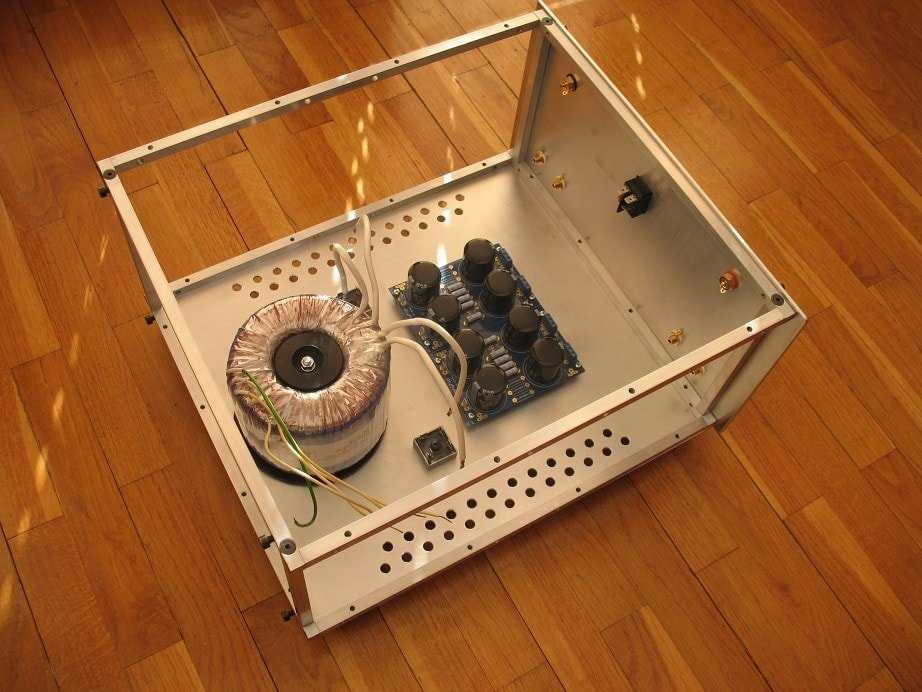

i preporučene delove u njemu. Dimenzije rama od kvadratnih aluminijumskih šipki 10mm su 350x200x400. U planu mi je da poručim Fischer SK47 1000 AL hladnjake i da negde isečem 4 kom na 200mm. Od delova mi nedostaje još IEC napojni konektor i  kondenzator 0,0033uF što se stavlja pre trafoa kao i nogice za kućište. A sad nekoliko pitanja ako možete da mi pomognete:

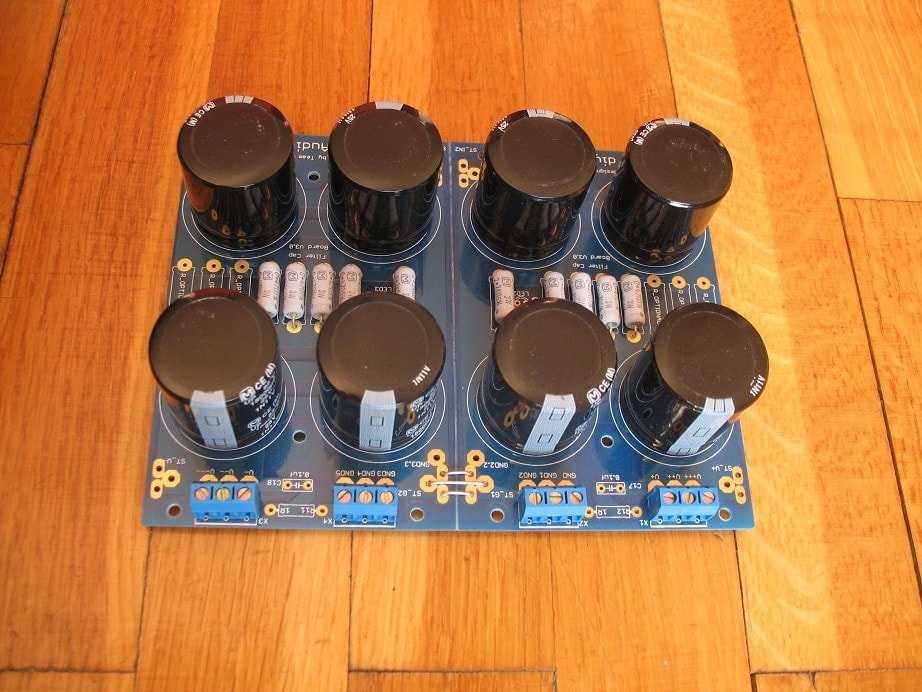

  1. Koristeći preporučene delove želeo sam da svedem grešku na minimum, ali koliko sam kasnije čitao po forumima neke stvari mogu i bolje. Ako sam dobro shvatio poboljšanja se uglavnom dobijaju povećanjem kapaciteta u napajanju ( sada je 8x 15000uF), motor run kondenzatorima, kondenzatorima na gretz diodama itd. Pitanje je u kom pravcu bi bilo najbolje uraditi neku optimalnu nadogradnju koja nije domen mistike već realnog poboljšanja bez nekog preterivanja. Recimo da li bi nešto dobio ukoliko bi išao na opciju da dupliram napajanje ( za svaki kanal poseban gretz i capacitor bank, a da ostane jedan trafo (500VA). To ne bi bio neki veliki izdatak, a povećao bi kapacitet duplo. Eto otvoren sam za sugestije pa i za odgovor: ostavi tako i ništa ne diraj.
  2. Koja je razlika između Furutech napojnog konektora od 20€ i običnog iz Mikroprinca za 200 dindži?
  3. Da li može preporuka za kablove za ožičenje. Spremio sam licnaste kablove sa PVC izolacijom od 2,5 i 4 kvadrata. Ali kabal od četri kvadrata je prevelik za pozlaćene rupe na pločici pojačala pa ne znam kako bi ga zalemio. Koji kabal preporučujete za ulazni signal?
  4. Planirao sam da radim platifikaciju u crno, da li treba da znam nešto posebno pri postavljanju zahteva? (debljina plastifikacije ili nešto slično?)

Molim vas da slobodno iskritikujete sve što ne valja. Hvala vam unapred na svim odgovorima!

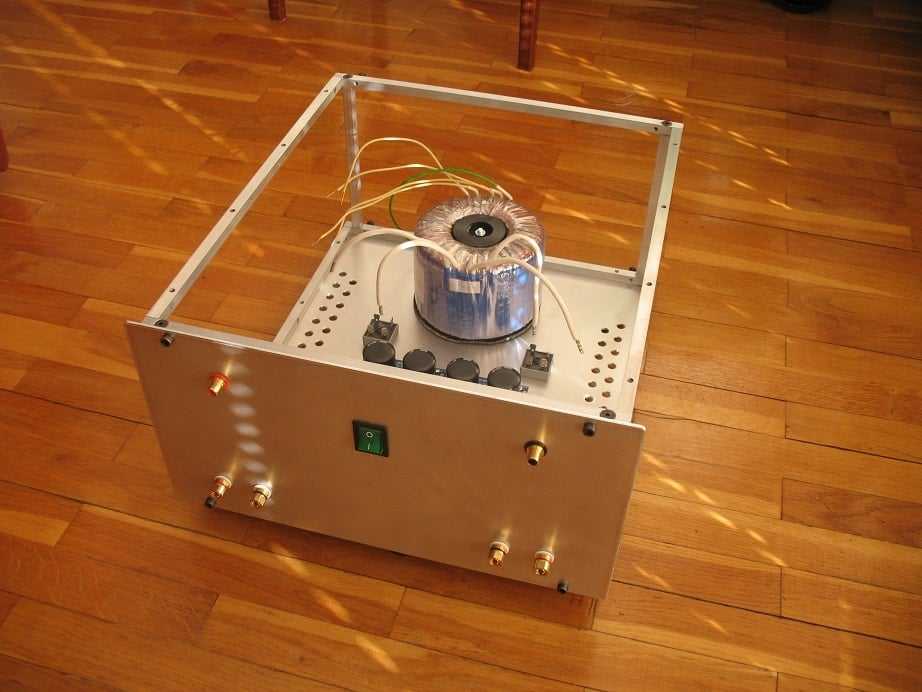

post-1758-0-21908800-1420991577_thumb.jp

post-1758-0-33283000-1420991583_thumb.jp

post-1758-0-49195500-1420991586_thumb.jp

post-1758-0-35459200-1420991589_thumb.jp

post-1758-0-43029300-1420991592_thumb.jp

Link to comment
Podeli na ovim sajtovima

Da li može preporuka za kablove za ožičenje. Spremio sam licnaste kablove sa PVC izolacijom od 2,5 i 4 kvadrata. Ali kabal od četri kvadrata je prevelik za pozlaćene rupe na pločici pojačala pa ne znam kako bi ga zalemio.

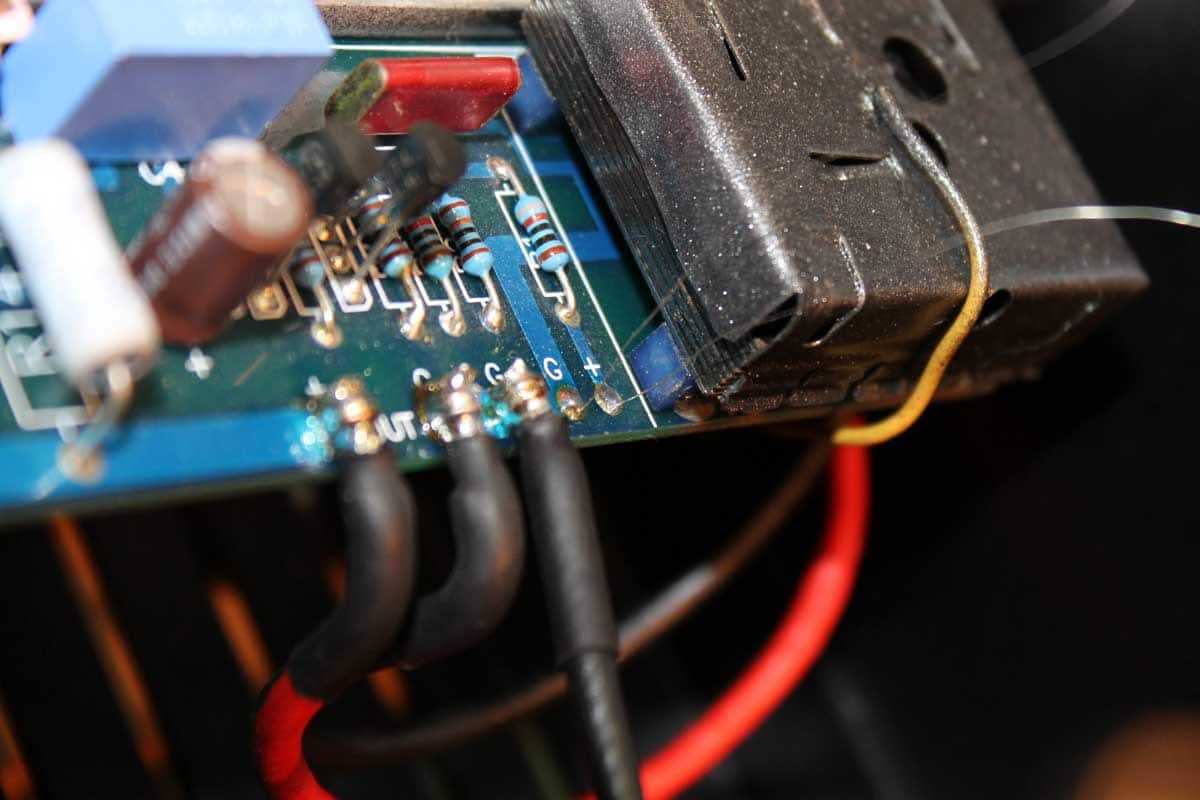

Mislim da ti je 2.5mm^2 dovoljno, ali ako bas hoces taj od 4 onda lepo uvrnes te licne i kalaises pa preko toga uzmes recimo telefonski kabal (pun presek 0.8mm), oblankujes, obavijes par krugova oko kalaisanih licni na 4mm^2 i dobro uvrnes tu telefonsku zicu i taj uvrnut kraj ubacis u rupu na PCBu i zalemis.



Iamla je jedna slika ako je to Zen Mod uradio na KOan M2 ali sve te slike su nestale sa njegovog sajta. http://www.zenmod.in.rs/my-people/papas-koan-m2-an-amp-for-living-room/

Link to comment
Podeli na ovim sajtovima

1.vredi dodati poseban ispravljac/filter za svaki kanal



2.pravi bakelitni nista ne moze da zameni .......



3. pogledaj sliku ; valjda ce se i na blogu vratiti iste :rofl:

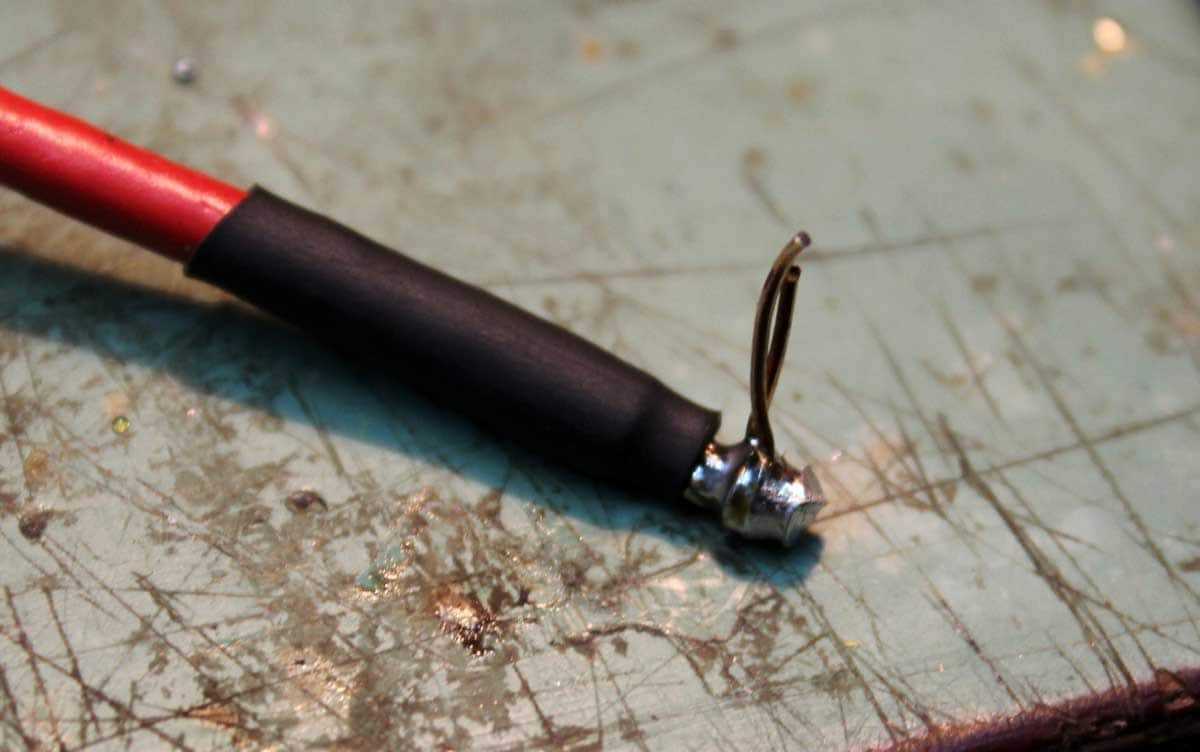

oblankujes , navuces heatshrink , navrnes solid core , polemis , podgrejes heatshrink



4.Steinika je majstorica za to



Link to comment
Podeli na ovim sajtovima

...

[*]Koja je razlika između Furutech napojnog konektora od 20€ i običnog iz Mikroprinca za 200 dindži?

Molim vas da slobodno iskritikujete sve što ne valja. Hvala vam unapred na svim odgovorima!

razlika u ceni 10 puta a u kvalitetu 100 puta
Link to comment
Podeli na ovim sajtovima

#2 - ELID (RTB BOR)



:good2:



http://www.diyaudio.rs/topic/6233-neverovatan-diy-strujni-kabel/page-7#entry161438



http://www.diyaudio.rs/topic/6233-neverovatan-diy-strujni-kabel/page-8#entry161638






Gornji je "kinez", donji je ELID (domaći) Očigledna je čini mi se, razlika u materijalu kontakata, površini stezanja i površini kojom kontakti naležu na kontakte na konektoru samog uređaja...



I ovako to izgleda u praksi, primenjeno:




Link to comment
Podeli na ovim sajtovima

@stein

Ovo mi je skroz prihvatljivo rešenje i cenovno i estetski. Ja sam gledao i upoređivao sledeća dva modela:

http://www.kupujemprodajem.com/furutech-fi-03-g--18295825-oglas.htm?filter_id=20613731

i

http://www.kelco.rs/katalog/detalji.php?ID=10101

Zato sam i postavio pitanje u vezi kvaliteta koji se prvenstveno odnosi na zvučno poboljšanje.

@branko

Tvoj odgovor je bio nedvosmislen na stranu Furutech konektora. Da je ostao samo tvoj odgovor sve bi mi bilo lakše.  :)  Odlučivanje mi nije baš jača strana. Ali ono što me buni je sledeće: recimo da stavim neki fancy konektor: posle njega ide i prekidač i osigurač, a pre njega kabal, utikač i sama zidna utičnica. Onda bi sve trebalo podići na taj nivo što je gledajući oglase u najmanju ruku suludo za moje pojmove. Ali ova varijanta koju si predložio sa kablom direktno uz neku stegu na ulazu na recimo ovakav terminal:

http://export.farnell.com/jsp/search/productdetail.jsp?sku=1427823

gde bi vezao i

http://export.farnell.com/jsp/search/productdetail.jsp?sku=1612174

Moglo bi da bude fino rešenje. Samo ne znam kako bi rešio osigurač. To bi morao malo da pogledam. Ali to znači da bi sa pločice napajanja takođe trebalo skinuti i papučice i one plave terminale i sve lemiti direktno na pločicu. Uh, pa postaću pravi čistunac. :)  Ali šasijska utičnica ima i estetski momenat. Moraće ova odluka još da se krčka...

Link to comment
Podeli na ovim sajtovima

Druže, znaš šta je snake oil?

Zmijsko ulje.

Leči od svih bolesti na svetu, a pomaže i u podmlađivanju, sexu, koncentraciji, energiji, povećava inteligenciju i intelektualne sposobnosti, memoriju.



Isto tako ovaj IEC konektor od 20e pomaže da dobiješ kvalitetniji zvuk ;)

Link to comment
Podeli na ovim sajtovima

Ja preferiram IEC utičnicu na šasiji iz čisto praktičnih razloga: dobijem odjednom i fuse holder i prekidač a fiksira se sa svega dva mala vijka na šasiju, potom, nije za zanemariti praktičnost kada treba da se premesti pojačalo a iza vreba džungla kablova, naprosto se otkači mrežni kabl i izvlači pojačalo iz police - potom, može da se desi da mi naprosto ne treba ništa više no samo pola metra do mrežne utičnice pa mi dosta 75cm za spoj na kućnu instalaciju a može da se desi da mi treba 2 ili 3 metra do najbliže utičnice... Fiksni kabel je fiksni kabel pa je toliko koliko je...

Što se tiče izbora jeftini vs brendirani, ne vidim neki posebno dobar razlog da potrošim 20€ za (Furutech i sl.) šteker, i ovi za 3€ su savršeno funkcionalni, pouzdani i trajni. Ako ima "spornih" momenata, onda su to oni koji se tiču kvaliteta kontakata na utikačima koji idu na kraj kablova a kako sam već linkovao, rešeno kupovinom veoma korektnih ELID-a...

Link to comment
Podeli na ovim sajtovima

povećava inteligenciju i intelektualne sposobnosti,



@alex....s'a si ono rek'o gde to ima?

recimo da stavim neki fancy konektor: posle njega ide i prekidač i osigurač, a pre njega kabal, utikač i sama zidna utičnica

@jodzula ne pocinji tu temu ljubim te...jedva prezivesmo i raniju

Link to comment
Podeli na ovim sajtovima

U redu, u redu. Shvatam da očigledno postoje različita gledišta o nekim stvarima i to je u redu. Ja ću čisto iz finansijskih i praktičnih razloga poslušati Steinov predlog. Za mene i moje potrebe je njegov predlog rešenja i više nego odličan. Kad njemu sa onakvom konfiguracijom  :L3000:  odgovara, meni je odličan.  Ovo mi je prvo pojačalo i želo bi da ga uradim standardno za početak, a možda u nekoj budućnosti probam malo van standardne linije kad prosvira jedan uspešan projekat i kad steknem malo više iskustva.



@Aleks



Prvi put sam čuo za taj termin :). Hvala!

Link to comment
Podeli na ovim sajtovima

...

@branko

Tvoj odgovor je bio nedvosmislen na stranu Furutech konektora. Da je ostao samo tvoj odgovor sve bi mi bilo lakše.  :)  Odlučivanje mi nije baš jača strana. Ali ono što me buni je sledeće: recimo da stavim neki fancy konektor: posle njega ide i prekidač i osigurač, a pre njega kabal, utikač i sama zidna utičnica. Onda bi sve trebalo podići na taj nivo što je gledajući oglase u najmanju ruku suludo za moje pojmove. Ali ova varijanta koju si predložio sa kablom direktno uz neku stegu na ulazu na recimo ovakav terminal:

http://export.farnell.com/jsp/search/productdetail.jsp?sku=1427823

gde bi vezao i

http://export.farnell.com/jsp/search/productdetail.jsp?sku=1612174

Moglo bi da bude fino rešenje. Samo ne znam kako bi rešio osigurač. To bi morao malo da pogledam. Ali to znači da bi sa pločice napajanja takođe trebalo skinuti i papučice i one plave terminale i sve lemiti direktno na pločicu. Uh, pa postaću pravi čistunac. :)  Ali šasijska utičnica ima i estetski momenat. Moraće ova odluka još da se krčka...

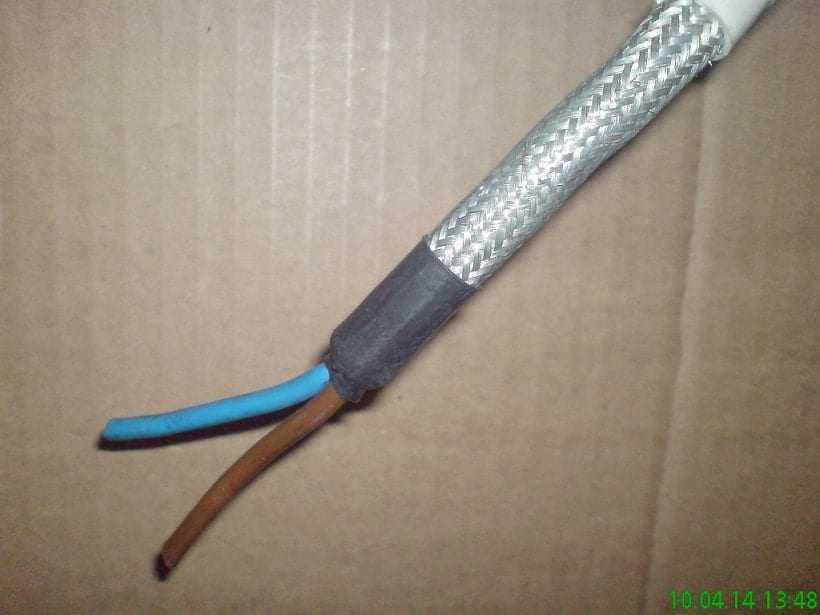

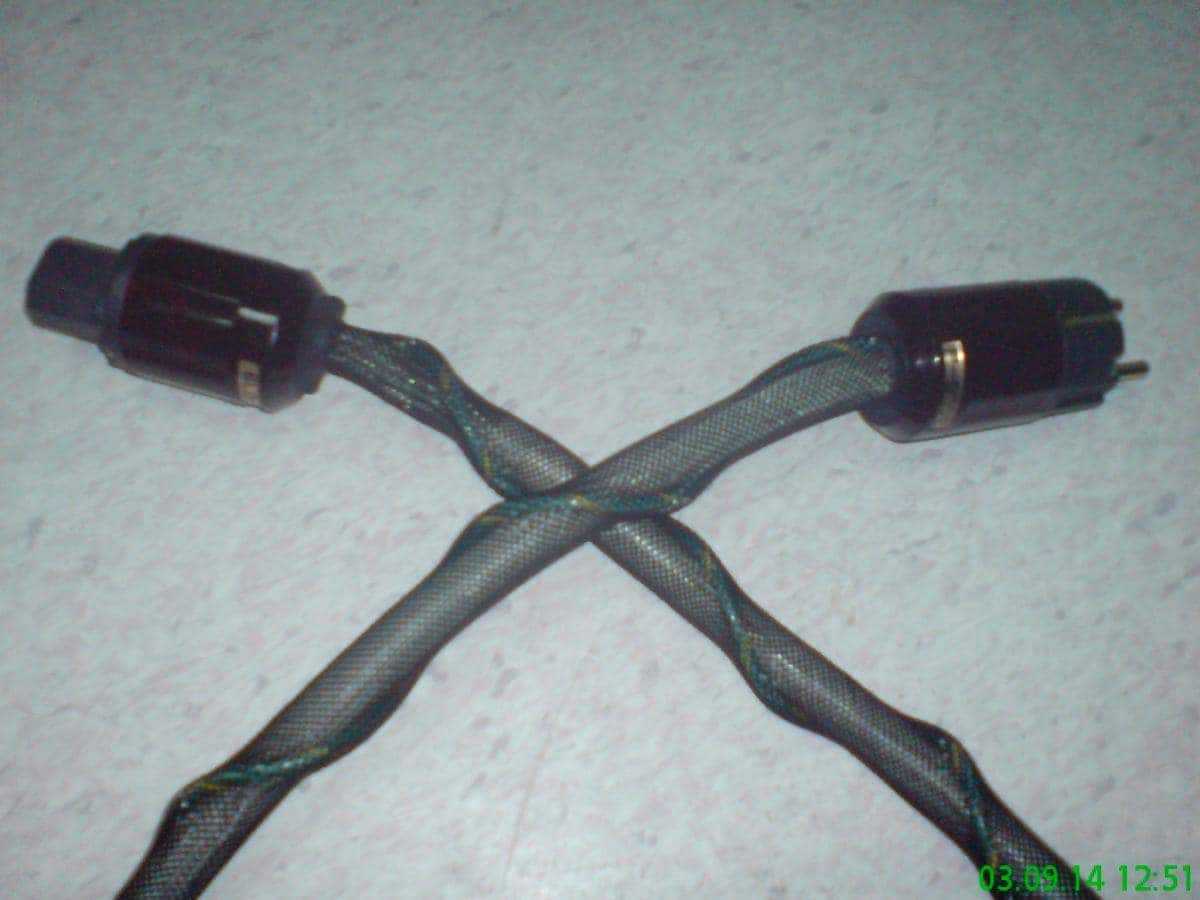

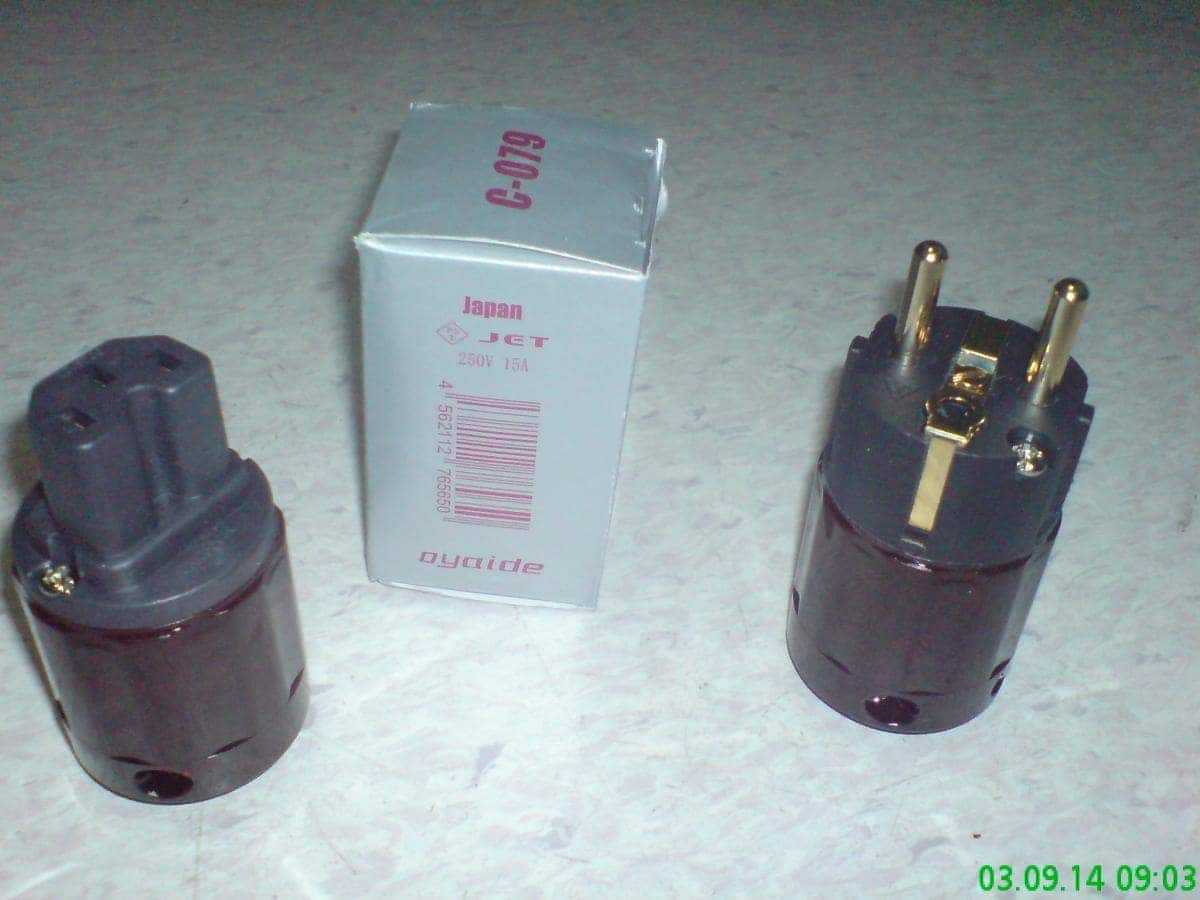

Ja sam se vec ovde na forumu opekao kad sam  pisao o kablovima pa vise necu ali samo da ti kazem da mi je najveci napredak u kvalitetu zvuka moga sistema naporavio dobro uradjen DIY power kabl. Vec sam ga opisivao tu i tamo ali uglavnom

 se sve svodi na  2*2,5mm bakra u shirmovanom kablu sa sonarquest konektorima. Uticaj na zvuk neverovatan. ( isto to sa  Elid schuko viljuskom ni prineti nije)

post-39-0-58785200-1421099642_thumb.jpgpost-39-0-48765600-1421099660_thumb.jpgpost-39-0-55581600-1421099696_thumb.jpg

Link to comment
Podeli na ovim sajtovima

Druže, znaš šta je snake oil?

Zmijsko ulje.

Leči od svih bolesti na svetu, a pomaže i u podmlađivanju, sexu, koncentraciji, energiji, povećava inteligenciju i intelektualne sposobnosti, memoriju.



Isto tako ovaj IEC konektor od 20e pomaže da dobiješ kvalitetniji zvuk ;)



....ali onda opet, isto ti dođe i sa ženom, devojkom, ja recimo više volim kad mi je žena, devojka našminkana...

ima fine lakirane štiklice...   ma može malo i ulja da stavi ni to mi ne smeta...  no neko voli kad je sve prirodno

linearno može i u papučama ako treba itd. Uradi sve po tvom ukusu druže!

Najbolje probaš pa vidiš kako i šta :oke: say say say...

Link to comment
Podeli na ovim sajtovima

Ja sam se vec ovde na forumu opekao kad sam  pisao o kablovima pa vise necu ali samo da ti kazem da mi je najveci napredak u kvalitetu zvuka moga sistema naporavio dobro uradjen DIY power kabl. Vec sam ga opisivao tu i tamo ali uglavnom

 se sve svodi na  2*2,5mm bakra u shirmovanom kablu sa sonarquest konektorima. Uticaj na zvuk neverovatan. ( isto to sa  Elid schuko viljuskom ni prineti nije)




@Branko

Ono što si namotao okolo na strujnom kablu je verovatno uzemljenje i spojio si sa obe strane?

Sorry za OFF

Link to comment
Podeli na ovim sajtovima
