Tweak Denon DCD1290 for Dummies

[Impuls]

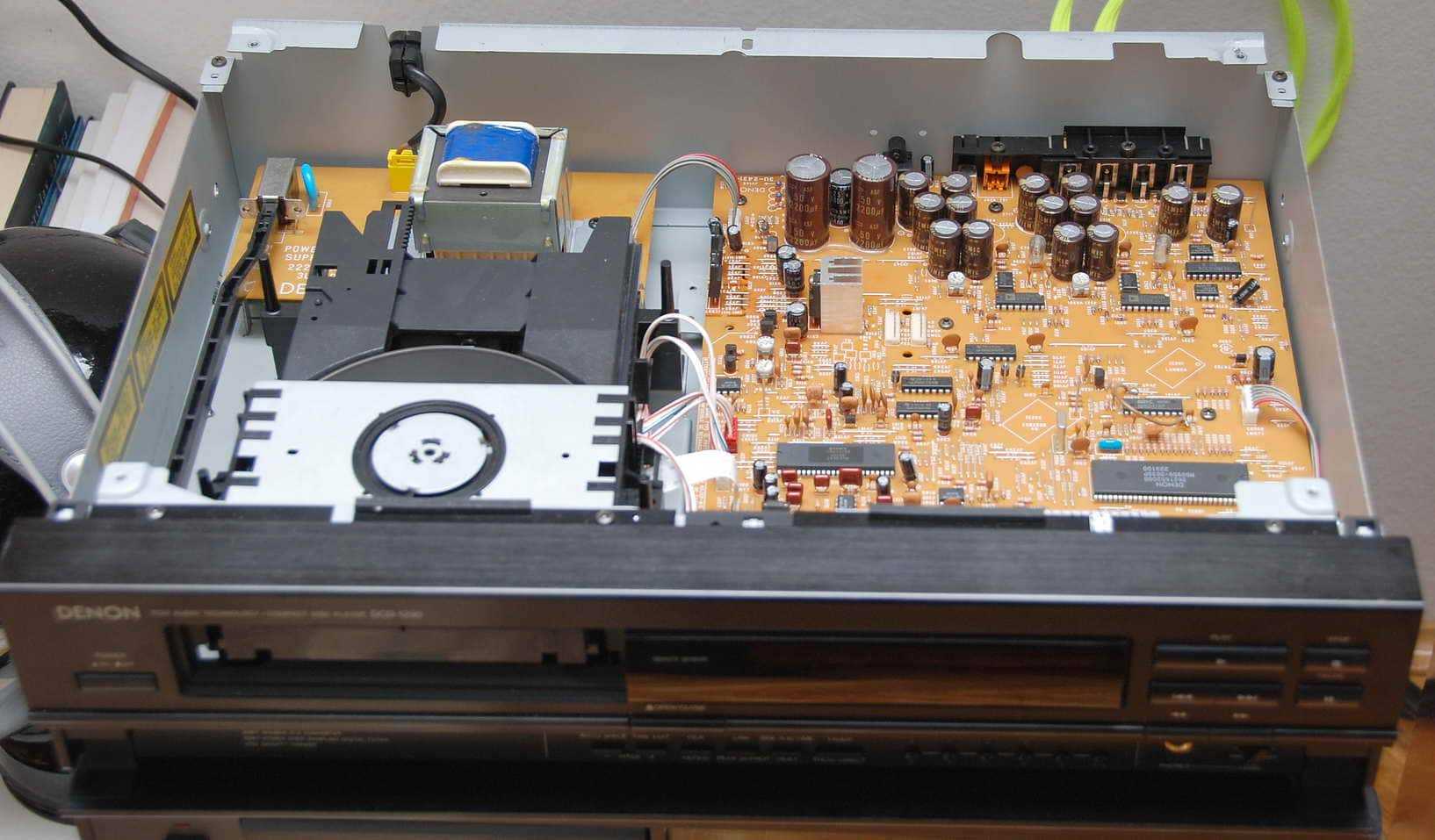

Pod ruku mi je stigao novi Denon. Pokusacu da postupak tweak-ovanja opisem recima i slikama od a-š i time omogucim mnogima koji nisu u stanju da isprobavanjima (sto zbog nedostatka delova, sto zbog neznanja) dodju do svog resenja za cd plejer.Za pocetak fotografija otvorenog cd plejera.Cd je stigao neispravan, nije hteo da ucita cd. Brzom vizuelnom konstatacijom sam ustanovio da je flat kabel na laseru neispravan. Nakon vracanja cd-a u funkcionalno stanje poslusao sam cd i slusni utisci su sledeci:- prostor ne postoji, sviraju samo dva zvucnika i muljavina bas frekvencija u sredini izmedju zvucnika bez razaznavanja da li je to bubanj, kontrabas ili nesto drugo.- bas mutan nejasan i dominira zvucnom scenom i dosta zatvoren- visoki bez detalja i nemaju ni malo finoce, kao na najjeftinijim cd plejerima sa tendencijom setanja oko zvucnika- srednjetonsko podrucje sa mnogo reverberacije sa prizvukom niskotonskog spektra u tonovima i nerealnim tonovimaCelokupno uzevsi cd ne pleni nicim da se zadrzi u sistemu u originalnom stanju. Potencijal cd-a je Analog Device DAC koji imaju lepo srednjetonsko podrucje. U toku radova pravicu fotografije i postovati na forum

[Impuls]

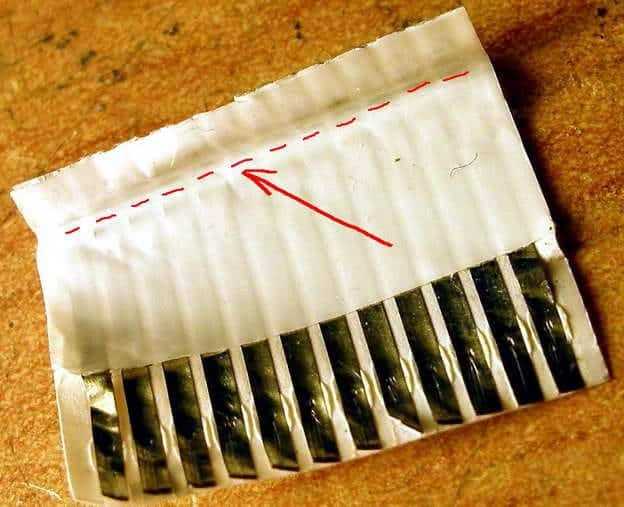

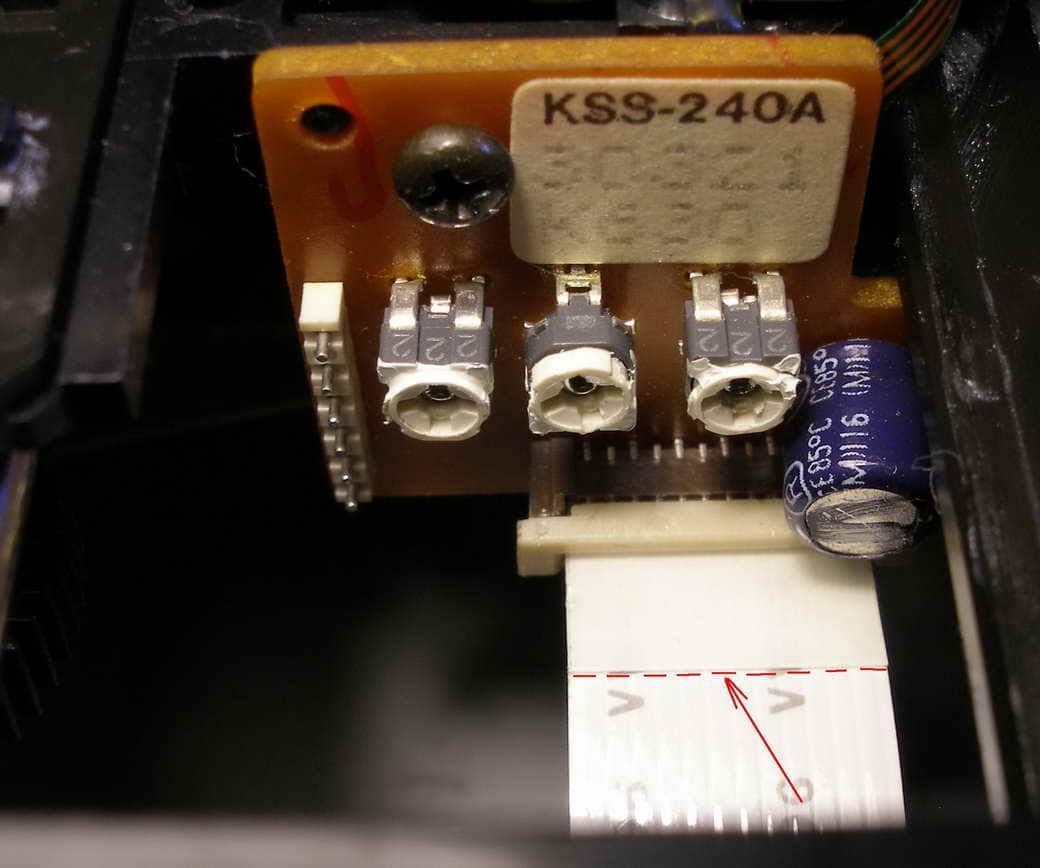

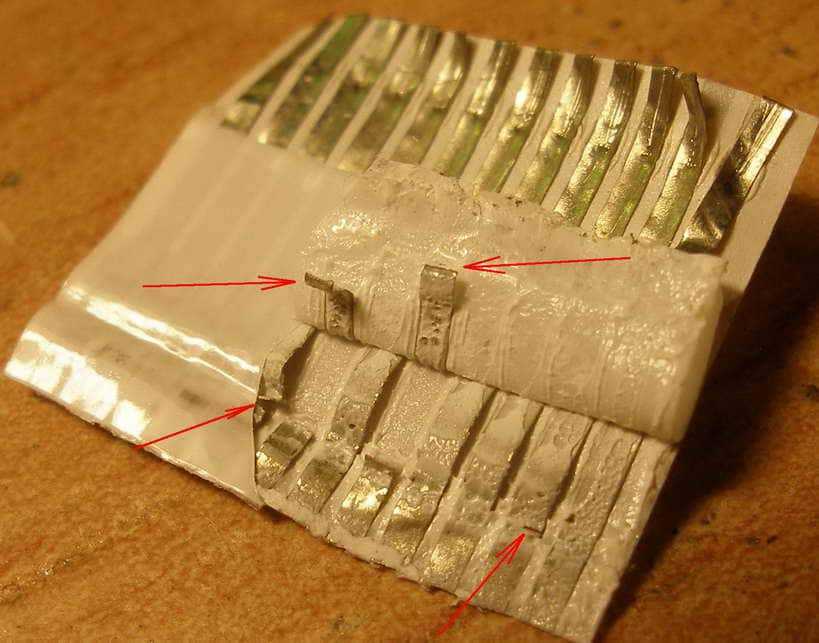

Da pocnem.Optickim pregledom ustanovio da je flat kabel na laseru pukao i zbog toga ne radi ni laser a ni pomeranje sociva. Nekad se desi da pukne samo neki od vodova pa se desi da laser svetli a socivo se ne pomera. Na slici je novi flat a po crvenim linijama je oznaceno kud puca flat.Na oznaci lasera vidimo u gornjem redu da je laser proizveden 30 marta 1992. godine a u donjem redu da je podesen da radi na 63mA.Na sledecoj slici sam isekao flat da bi se videlo gde puca kabel i kako to izgleda kada se odlepi folija.

[Impuls]

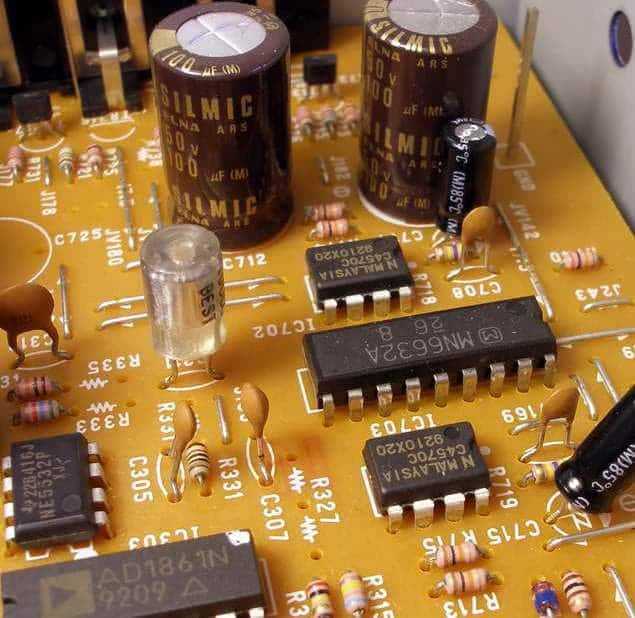

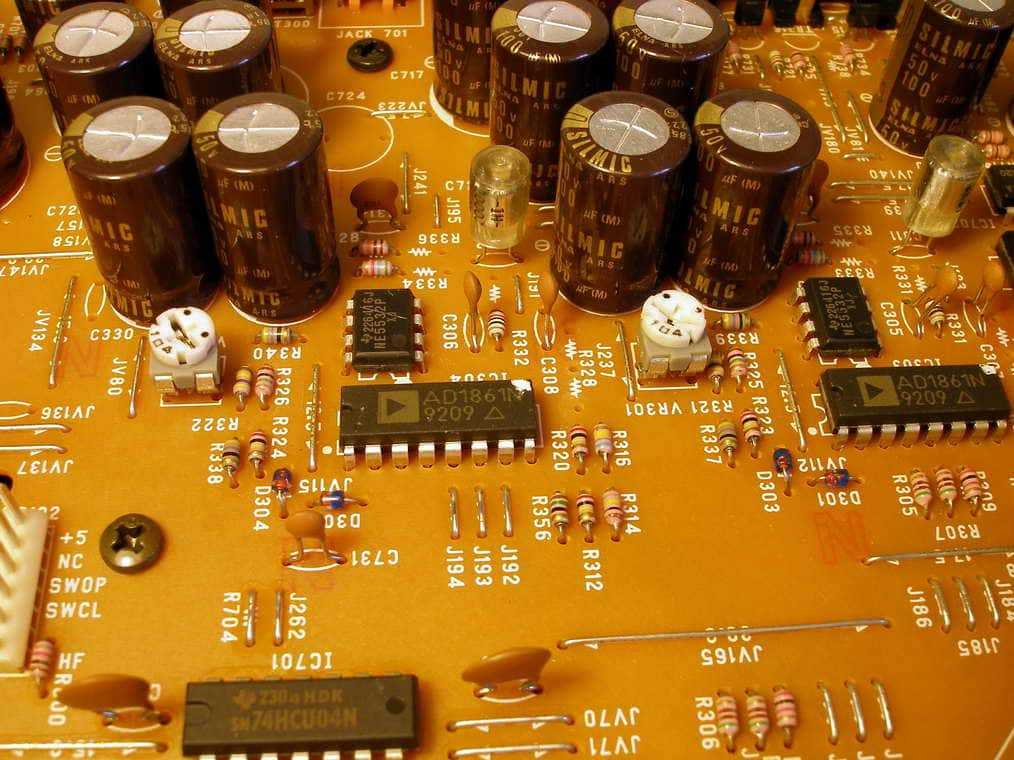

Dac na ovom modelu je Analog Device AD1862 a operacioni NE5532 dok je na varijabilnom izlazu uPC4570C.

[Impuls]

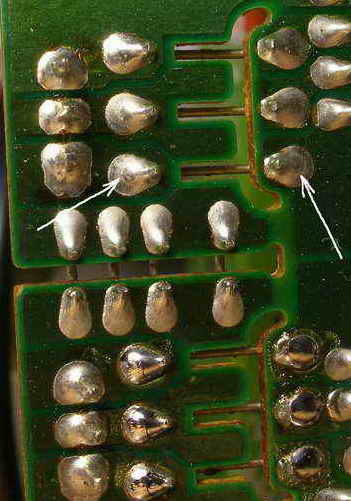

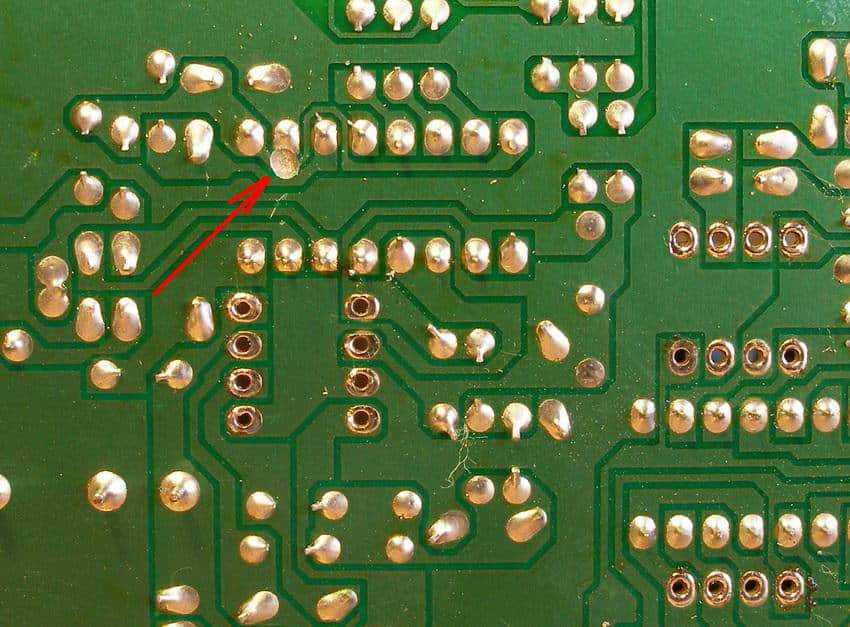

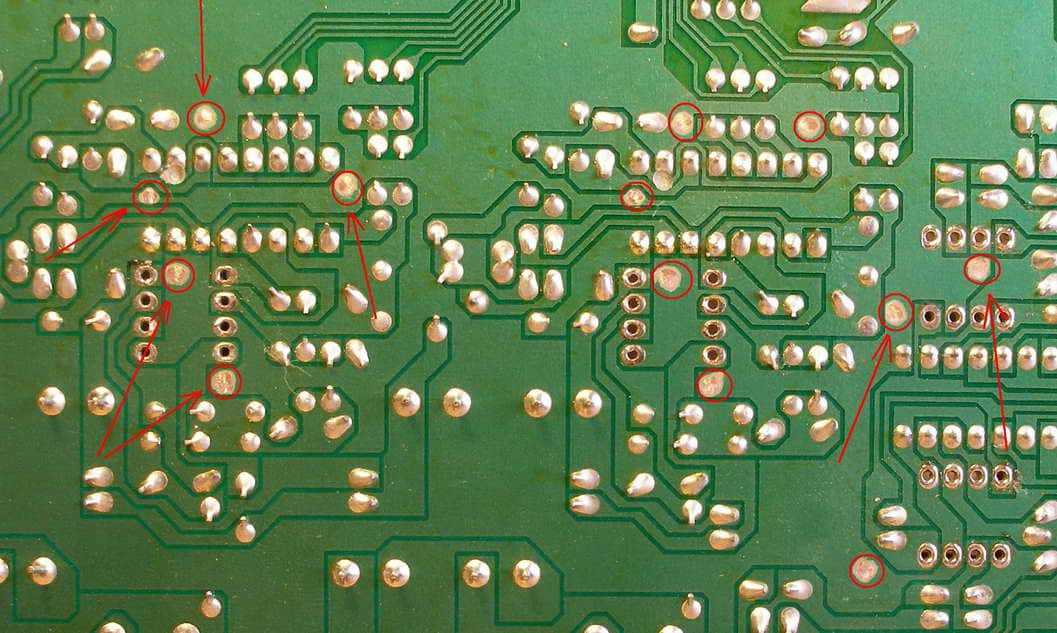

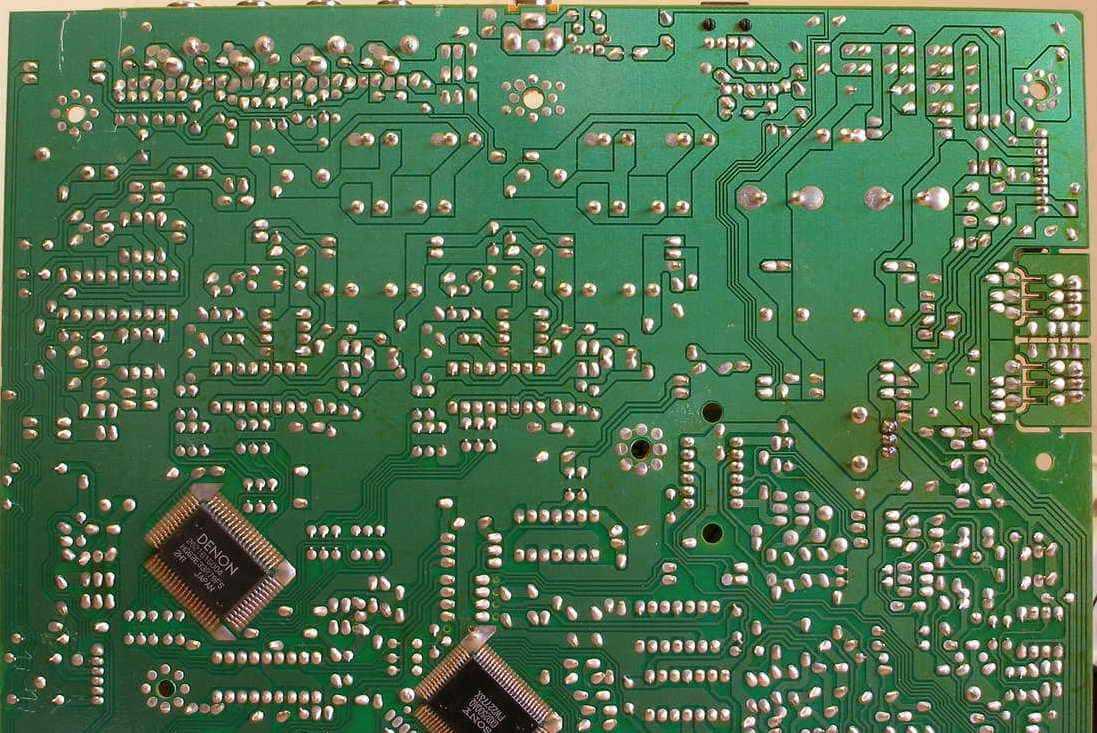

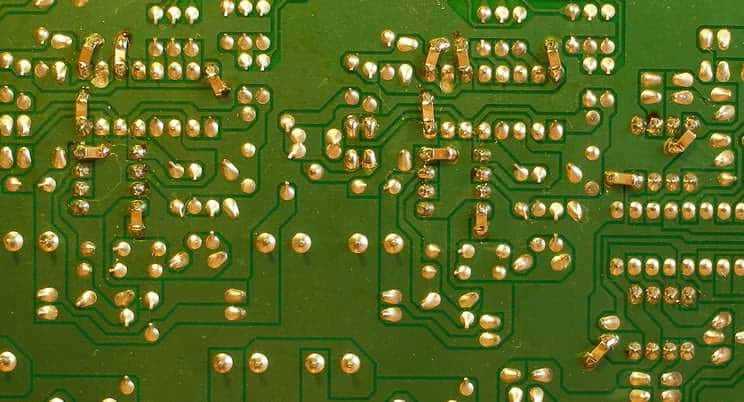

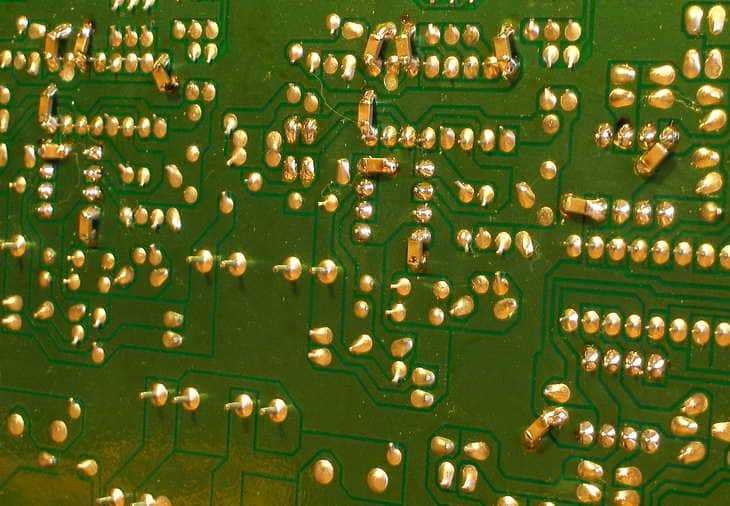

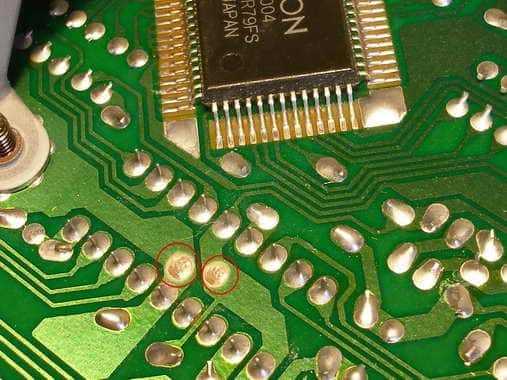

Skidanjem stampane ploce vidimo tamnija mesta stampe sto nas upucuje da se na tim mestima elementi vise greju i da postoji mogucnost pojave hladnih lemova. Hladni lemovi se znaju pojaviti i na krajnjim nogicama velikih integralaca u dip kucistu usled uvijanja ploce. Kako je na Denonovim cd-ovima ugradjena dodatna ploca sa donje strane umanjena je mogusnost uvijanja stampe a tako i hladnih lemova na krajnjim nogicama cipova pa nam samo ostaje da pregledamo mesta sa povecanim grejanjem.Mozemo videti tanak prsten oko lema koji se jos uvek ne smatrahladnim lemo ali preti da ti bude. Na dnu se vide prelemljeni kratkospojnici.

[Impuls]

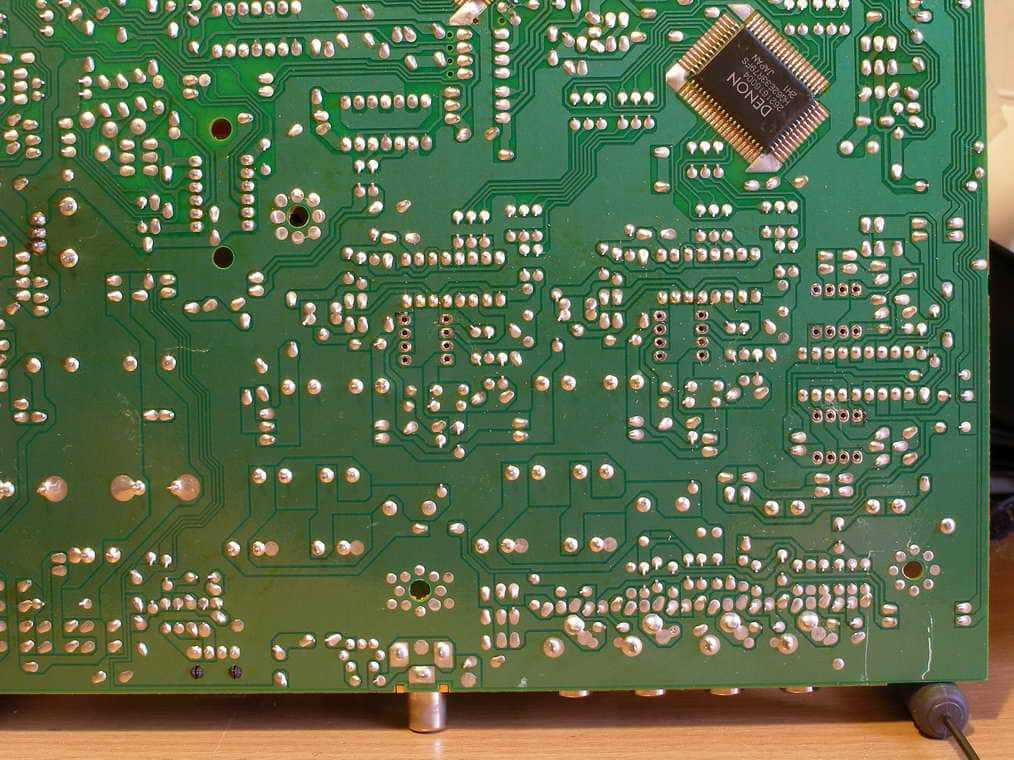

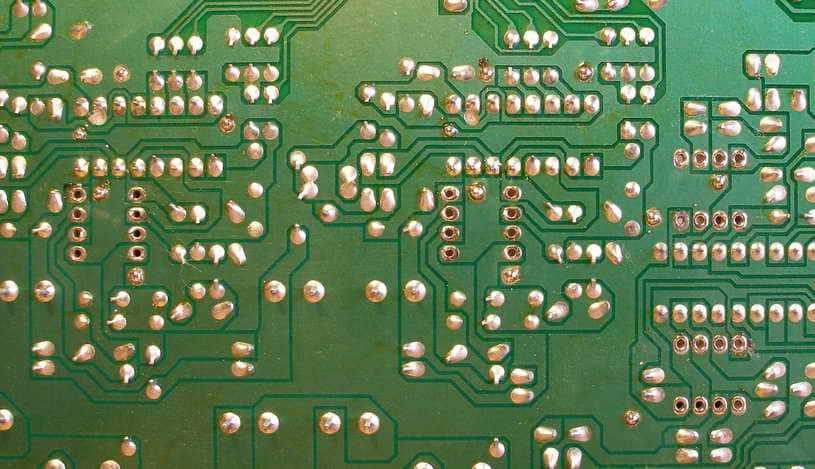

Prvi radovi na stampi su skidanje operacionih jer ce svakako ici podnozja da bi se lakse odabrao pravi operacioni nakon slusnih testova.

[Impuls]

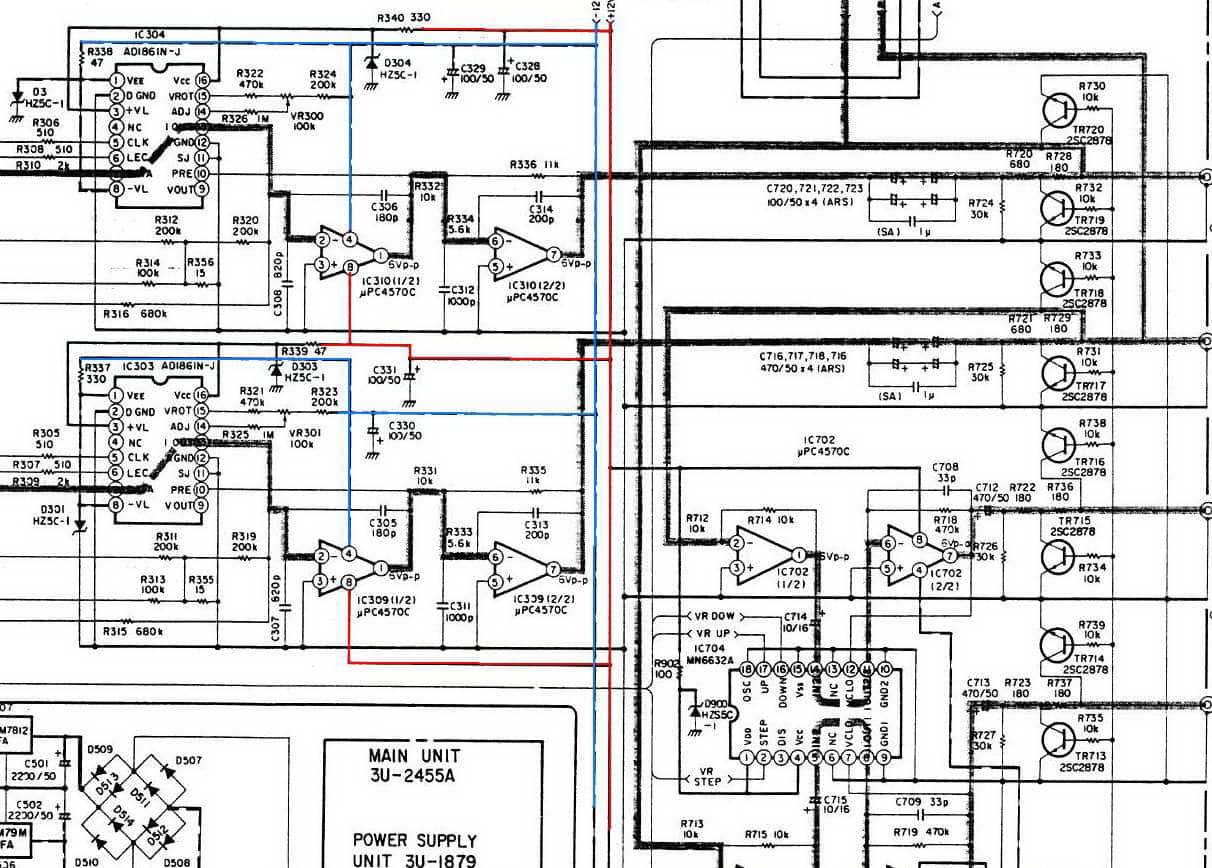

Da bih objasnio sledeci korak moram postaviti sliku seme. Plavim linijama sam obelezio negativno napajanje a crvenom pozitivno. Linje kao sto vidite prestaju kod otpornika pored DAC-ova. Na pozitivnom napajanju je 330 oma a na negativno je 47 a iza otporniak idu zenerice od 5V. Problem kod napajanja je sto je nogica 16 DAC-a kratko spojena sa nogicom 3 a isto tako je nogica 1 kratko spojena sa nogicom 8. Zasto je tu problem? Zato sto su nogice 3 i 8 napajanje za digitalni deo dac-a dok su nogice 1 i 16 napajanje analogne strane DAC-a. Kada su ova dva napajanja spojena nekoguce je dobiti zvuk bez digitalnok prizvuka zato se oni razdvajaju. kod skupih cd-ova ova napajanja se prave potpuno odvojena. ja koristim drugu varijantu koju sam video na mnogim ekternim dac-ovima a to je odvajanje digitalnog napajanja zavojnicom, blokom i elektrolitom i rezultat jos nije izostao.

[Impuls]

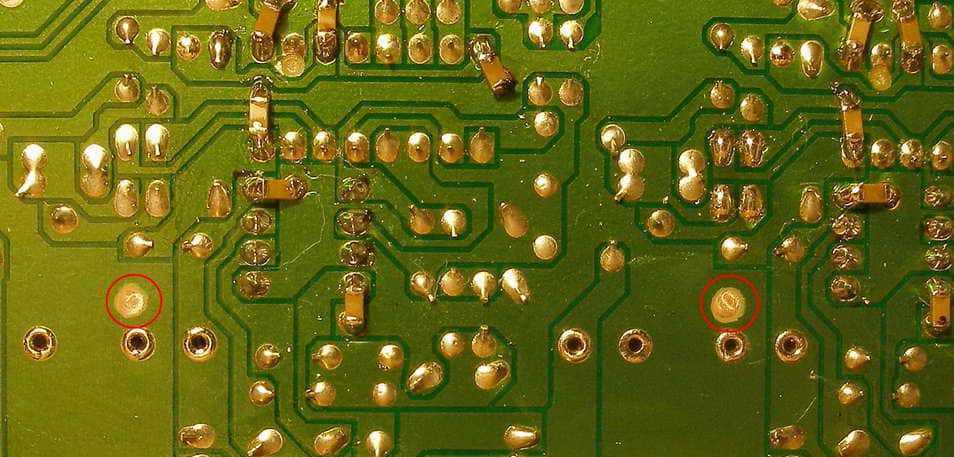

Secenje stampe sam zapoceo vodom izmedju nogica 1 i 8 dok vezu izmedju 3 i 16 pravi ktratkospojnik pa cu njegovim vadjenjem resiti taj problem

[Impuls]

Sledeci korak je skidanje zastitnog laka na mestima gde ce biti zalemljeni blok kondenzatori a potom prelemljavanje istih mesta

[Impuls]

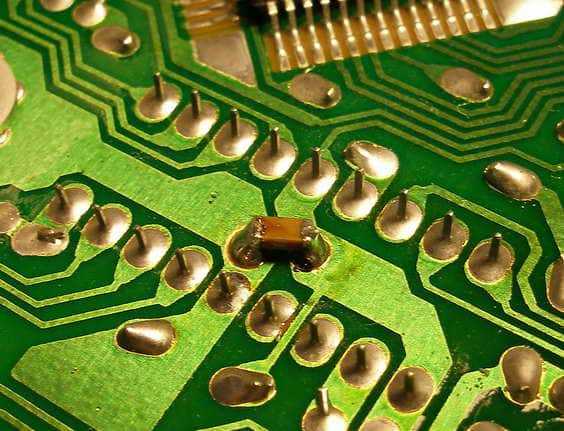

Nakon lemljenja podnozjausledilo je lemljenje blok kondenzatora direktno na nogice integralacaNastavak sutra.

[chakija]

[gidjga]

Detraljno ,svaka čast

[Impuls]

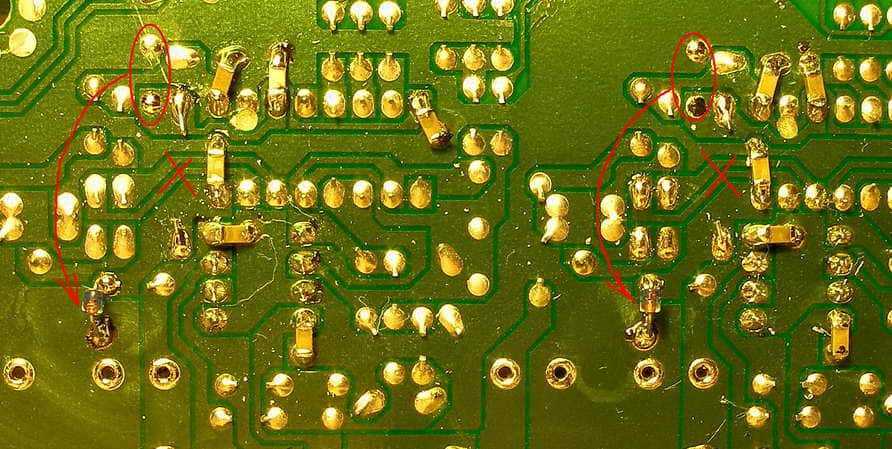

Nastavak.Nakon lemljenja blok kondenzatora na nogice DAC-ova usledilo je lemljenje elektrolita na ista mesta. Pre lemljenja elektrolita trebalo je uraditi neke stvari. Za to sam napravio jos dva dodatna lemna mesta.premstio zener diodu sa postojeceg mesta na novonapravljeno a istovremeno izbacio kratkospojnik koji je spajao nogice3 i 16 koje su pozitivno napajanje.

[Impuls]

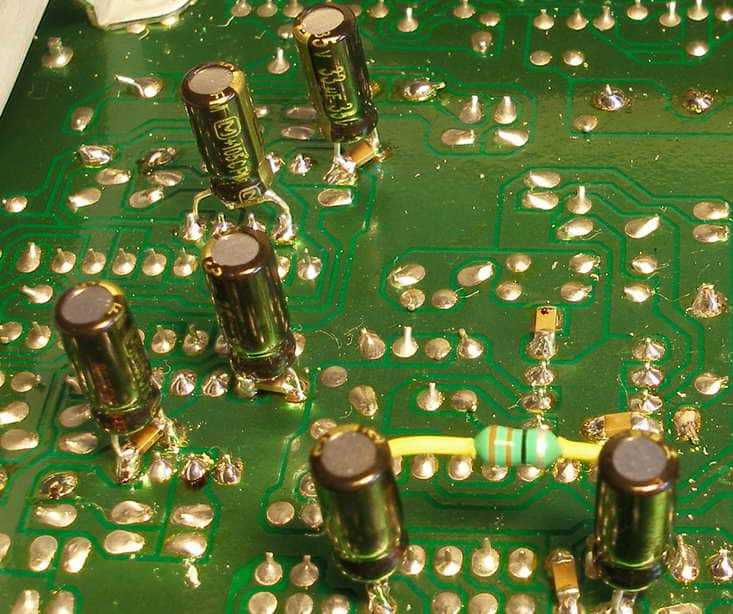

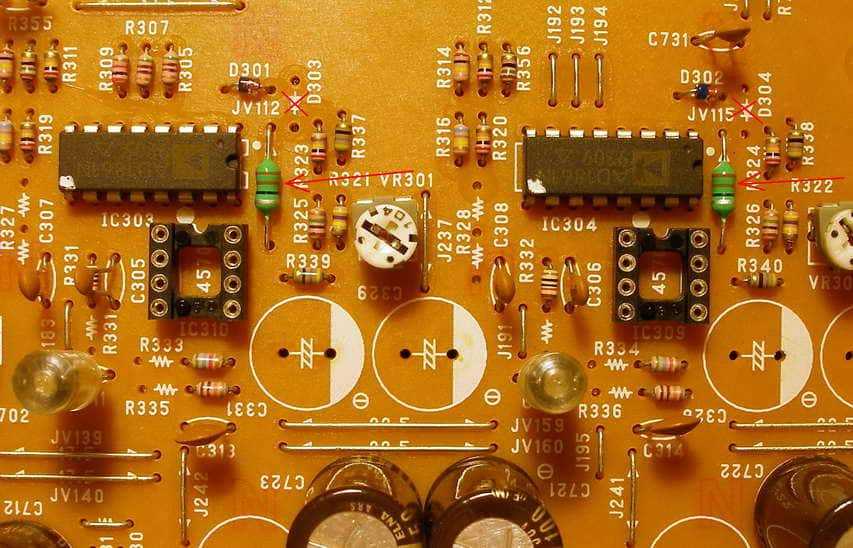

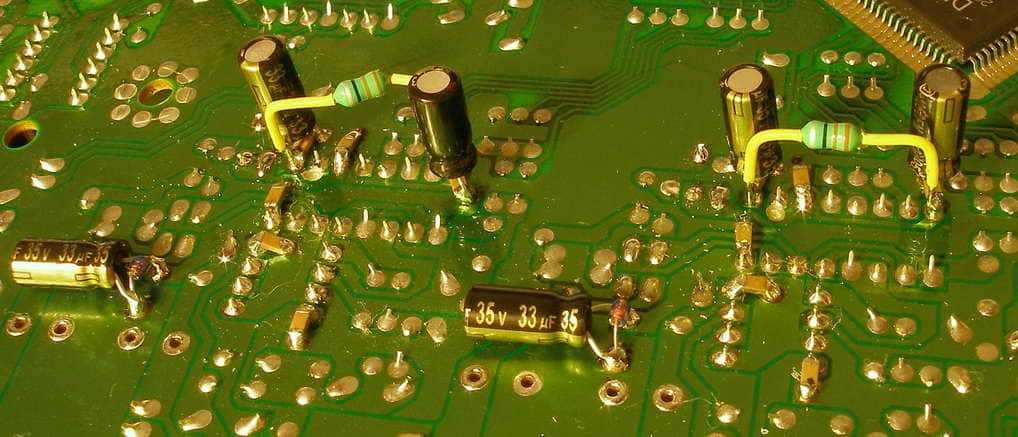

Nakon tog aje usledilo lemljenje zavojnice na mesto kretkospojnika, lemljenje jednok elektrolita na mesto zener diode a ostalih elektrlita i zavojnice od dole. znaci dobili smo stabilizaciju analognog dela DAC-a sa zener diodom a digitalna strana je dodatno dovojena sa zavojnicom, blokom i elektrolitom. Idealno bi bilo napraviti dodatna 5V napajanja ali Denon pravi poslovicno siromasna napajanja pa se tako i u ovom slucaju cela elektronika napaja sa +/-6V sem digitalnih kola koja imaju svoje 5V napajanje. kako izgleda montaza mozete videti na sledecim fotografijama. Jedan elko je zauzeo bivse mesto zenerice, zavojnica mesto kratkospojnika a ostali delovi P2P (point-to-point), sto ce reci lemljenje direktno na nogice.

[Impuls]

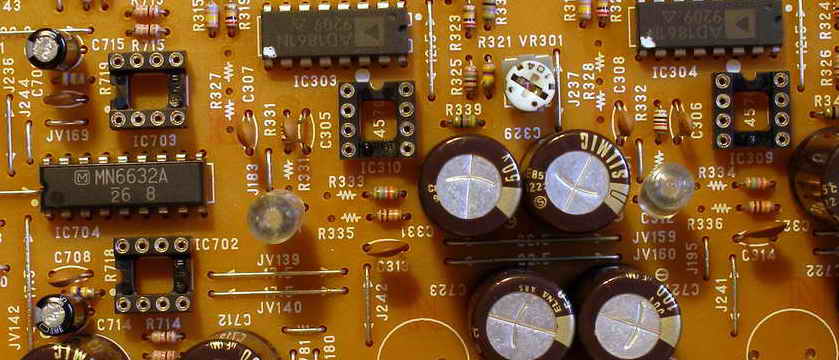

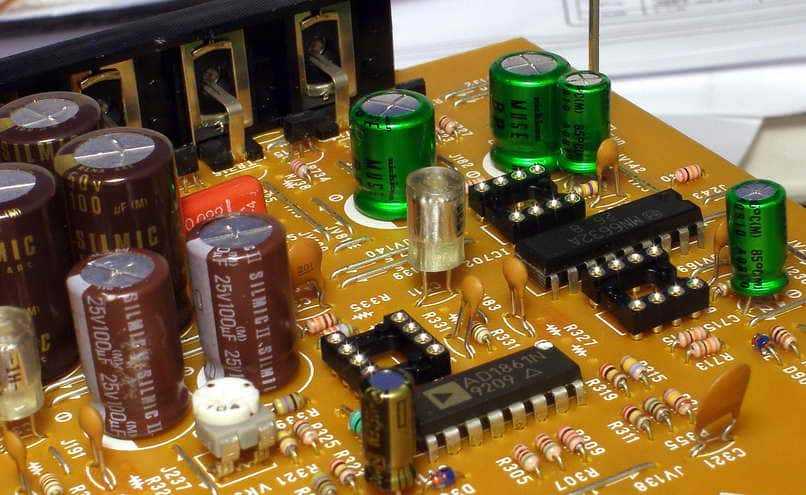

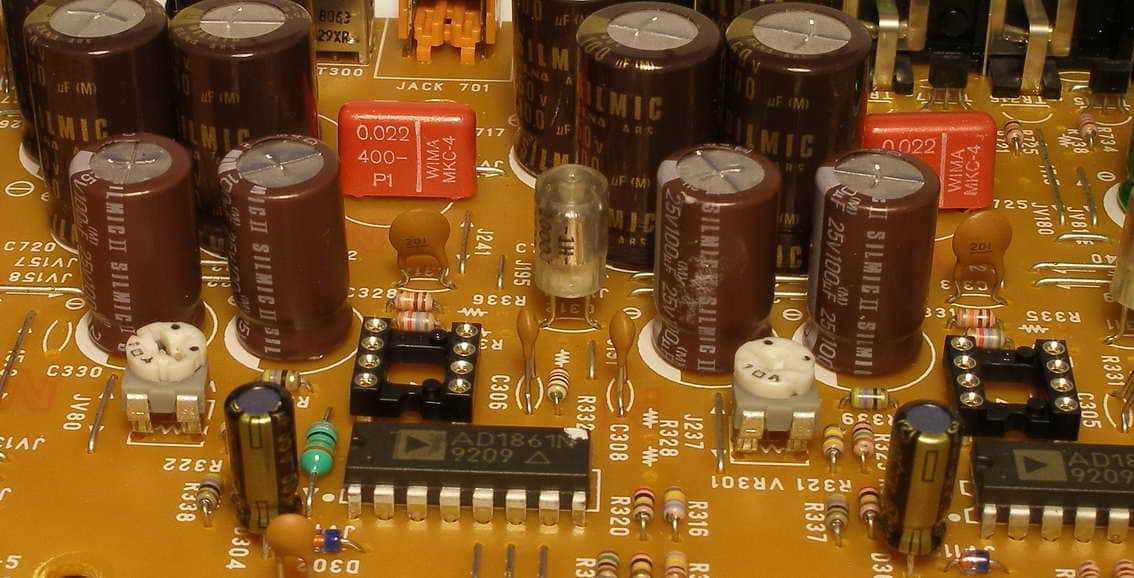

Lemljenje Elna Silmic2 u napajanje analognog sklopa je sada vec igranje nakon sto je veci deo posla obavljena posto je vlasnik cd plejera izrazio zelju da mu se sredi varijabilni izlaz jer voli komfor i najvise njega koristi, varijabilni izlaz je dobio Nichicon Muse ES bipolarne kondenzatore na sprezi izmedju operacionih i na izlazu prema RCA konektorima, popularno snanim kao chinch.

[Impuls]

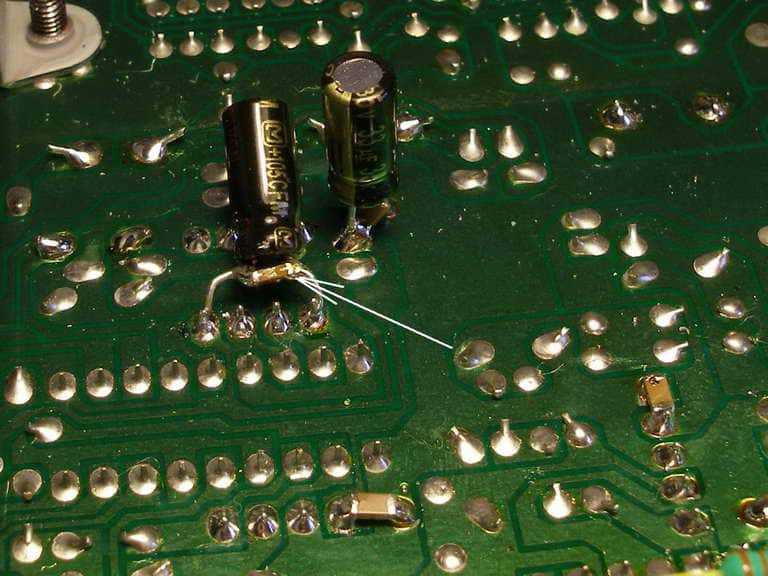

naravno da ni operacioni pojacavaci na varijabilnom izlazu nisu bili uskraceni za poboljsano napajanje. nekad je tesko naci masu u blizini nogice da bi se zalemio blok kondenzator pa pribegavam ovakvom resenju

[Impuls]

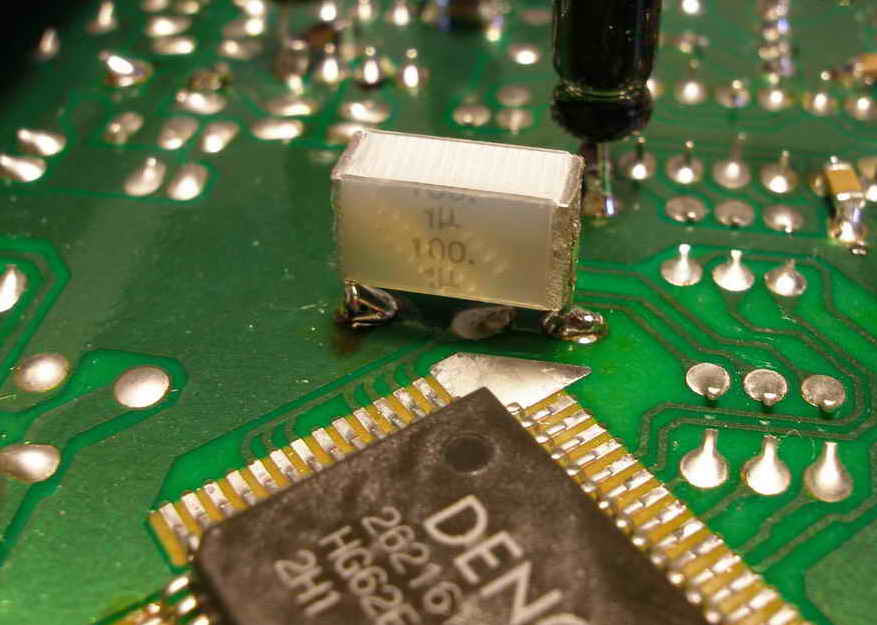

I ostala digitalna kola koja obradjuju audio signal su dobila dodatnu filtraciju napajanja

[Sync]

Elkovi koliko vidim pana FM?

[Impuls]

Zamenjen je elektrolit na napajanju 5V sa Panasonic FC 330uF i ploca je vracena u svoju kutiju.Ukljucenje je jos malo zaostalo dok nije uradjena jos jedna detaljna provera a zatim kratko ukljucenje sa pracenjem napona. Posto je sve bilo u redu cd je prikljucen na sistem sa setom operacionih pojacavaca na stolu. prvo je isao slusni test fiksnog izlaza. U redu su cekali OPA2134, OPA2604, LM833, NE5532, uPC4570, LM6172, Rc4558. Prvi slusnoi test j eisao sa NE5532 koji je i bio u cd-u. Prvi tonovi su otklili otvorenost cele zvucne slike, dosta basa, i precizne visoke. Iako se bisokotonski spektar umirio, srednjetonsko podrucje je i dalje imalo reverberaciju. To se zvucno manifestuje kao da slusate muziku u malo hladnijoj sobi ali bez onog zamornog prizvuka koj vas tera da utisate sistem.Nakon toga sam ubacio mog favorita Lm6172 i dobio mnogo reverberacije u celom spektru. definitivno j eda se ije uklopio sa AD1851 iako je realnost tonova bila prisutna. Nakon toga je usledio 2604, ostar naporn glasan u srednejtonskom i visokotonskom podrucju. Zatim 2134 koji je bio smiren ali sa pojacanim basom bez kontrole do te granice da ne razaznajete koji instrument svira u bas podrucju. Nakon ovih proba vec sam bio siguran da ce Op sa neutralnim ali tankim zvukom na ovom delu odraditi posao. To se i pokazalo tacno LM833 je na ovo mesto legao kao kec iz rukava. Ovo sam vec jednom konstatovao na Denon DCD2560 sa AD1862, gde se ovaj OP najbolje pokazao. za nijansu je imao manje basa ali je bas potpuno razumljiv i prirodan napokon je kontrabas na Yamamotu zvucao sa tonom rezonovanja drvene kutije. najinteresantnij eje da se reverberacija maksimalno smanjila i ceo spektar je postao smiren.prvi deo posla je bio gotov.

[Impuls]

Nakon malo odmora usledio je slusni test varijabilnog izlaza. Moj saradnik (moja supruga - drugi par usiju) i ja smo krenuli u drugi krug slusanja. Muzicki sadrzaj je uvek isti - Tsuyoshi Yamamoto - Girl Talk. Prvu pesmu znam svaki ton a da me ne bi kritikovali neki "super" clanovi sa foruma da nema zvucnike da cujem sta je dobro, samo da napomenem da sam KOd Save u ravnom selu na Monitor 890 slusao isti sadrzaj.Menjanje operacionih na varijabilnom izlazu je islo slicnim tokom sa malim razlikama u zvuku koji su davali operacioni. Slaba propusnost kola koje podesava jacinu se odmah osetila u za nijansu zatvorenijem zvuku. Operacioni pojacavaci su pokazali slicne zvucne slike kao i u prethodnom testu s amalom razlikom u sledecem:- LM6172 je bio jako zatvoren i za nijansu umeksanim basom- OPA2694 se opet nije mogao slusati- NE5532 je bio muljav sa drasticno pojacanim mekim bas podrucjem- OPA2134 je zvucao najkorektnije ako se posmatra srednjetonsko i visokotonsko podrucje ali e zato bas bio totalno nerazgovetan, toliko da niste mogli da odredite da li je kontrabas ili bubanj- favorit na ovom mestu, naravno nije bez mana, je ispao uPC4570C. Ponovio se zvucni tonalitet kao u prethodnom tesstu, sa svim realnim tonovima, za nijansu vise bas nego na fiksnom izlazu ali isto tako za nijansu nerazgovetnijim visokotnoskim spektrom. Cinela je i dalje dobra ali ne onako precizno cista. Mozda je ovom euzrok kolo koje regulise jacinu a mozda i prolaz kroz jos dva kondenzatora na putu signala. Vlasnik je trazio varijabilni izlaz i moje je bilo da uradim sto je moguce bolje. mislim da je to ovo. Zvucna slika je pre svega realna, bez napadnih tonova, sa niskim basom i otvorenom zvucnom slikom ali bez mnogo reverberacije. Mala doza postoji sto daje osecaj punijeg zvuka ali ne toliko da smeta i da kvari realnost instrumenata.

[Impuls]

I na kraju.Sve napisano o zvuku je moj subjektivni utisak.U radu sam koristio:- odvrtac krstasti PZ1- lemilicu Weller WTCP-S- secice Sandwik-Belzer- pinceta Sandwik- univerzalni instrument Fluke 12- buzir skinut sa kabla za alarme- busilicu marke Minicraft- burgija 2mm- vijaks- gradjevinski silikon za lepljenje elemenata- tinol Alphacor Fluitin 1832ako sam nesto zaboravio, necete mi zameriti.Sve ovo sto sam uradio mogao sam sazeti u jedan pasus bez ijedne izostavljene stavke. Ali za one koji ne znaju da citaju uradio sam strip varijantu.Toliko od mene

[sir Oliver]

Sve cestitke na trudu.Samo jedno pitanje? Price/performance=? TJ da li se sve isplatilo? Koliki je benefit?Dobro to su 3 pitanja.

[Impuls]

Samo da napomenem jos jednu stvar. Varijanta sa dodatnim napajanjima gde bi bili odvojeni sekundari analognog i digitalnog dela sa posebnim stabilizatorima na uredjaju ove klase nije isplativa jer bi cena takvog zahteva presla cenu polovnog uredjaja na trzistu. Sam dodatni trafo odgovarajuce snage i nekoliko stabilizatora prelazi cenu celokupnih delova ugradjenih u ovo tweaku. Zahvati viseg cenovnog ranga dovode na videlo pitanje da li kupiti nesto bolje ili raditi ovo. Ovakva modifikacija je finansijski (sa radom) oko polovine vrednosti uredjaja na trzistu polovnim aparatima i mislim da je to prihvatljiva investicija za dobijanje uredjaja iz daleko viseg zvucnog ranga.
