Germanium SE Amplifier

[sstrsat]

Izlazni rus (40W)na istom hladnjaku 48C, CCS sa liskunom (32W) oko 57Cprosto neverovatno ce resimo

Stvarno izgleda skroz nelogicno. Pa disipacija je disipacija i ne bi nikako smjelo bit da sa 40W (bez liskuna, pretpostavljam) postizes toliko nizu temperaturu nego sa 32W (sa liskunom). OK, ni liskun nije apsolutno idealni vodic topline ali ipak ne bi smile bit takve razlike. Jedino ca mi pada na pamet je da taj va CCSu ne lezi dobro na hladnjaku (da ti ni slucajno jedna od one 3 vide stegnuta puno jace nego druge dvi pa mozda zbog toga ne lezi idealno). Ili da bas taj pojedinacni tranzistor ima malu gresku va izradi pa mu sama iznutrica ne dodiruje kuciste cilom povrsinom. Ajde provaj, ako vec nisi, bas ovaj tranzistor koji ti sad dela ka izlazni stavit va CCS pa vidi kakva ce bit temperatura sa istim liskunom. Ako se i taj bude toliko grijal sa liskunom, onda je stvarno najbolje da izbacis liskun i hladnjake izolirano montitas.60-ak stupnjeva ni ekstremno previse ali kako je lito na vratima, moglo bi stvarno doc do problema sa pregrijavanjem.

[bata bane]

Cim dodjem kuci, cu da napravim mali eksperiment pa cu da vidim u cemu je caka. Mada i pre, sa starim ampom, kad sam probao sa i bez liskuna je bila drasticna razlika. Javljam se sa rezultatima

[bata bane]

Kratko pitanjce, ulazni kondenzator da li mora biti 4.7uF ili moze biti i manje, koliko to utice na freq. krivu Takodje imam neki "fancy" kondenzator od 10.000uF, pa reko jer mnogo da ga stavim na izlaz a da ne napravim neki pozar

[sstrsat]

Ma ni vridnost ulaznog konda kriticna. Sa ovih 4,7uF i ulaznim otporom on nekih 10K daje pad od -3dB na nec iznad 3Hz. Ako umisto njega stavis recimo 1uF, imat ces -3dB na nekih 15Hz. Mozda ipak malo previsoko ali sa recimo 2,2uF i frekvencijom oko 7Hz bi tribalo bit prihvatljivoTaj od 10000uF na izlazu za amp ne bi tribal predstavljat problem ali mi ni bas simpaticno punit toliki elko preko zvucnika pa bi bilo jako pozeljno dodat soft start.

[bata bane]

Taj od 10000uF na izlazu za amp ne bi tribal predstavljat problem ali mi ni bas simpaticno punit toliki elko preko zvucnika pa bi bilo jako pozeljno dodat soft start.

Pre neki dan kad sam probao sa zvucnikom nije bilo problema prilikom ukljucivanja, ali prilikom gasenja se culo BUUUUP, doduse ne jako, ali ga je bilo. Ako je to probljematicno ce da stavim soft start, mada su zvucnici do sada radili sa takvim kondom u izlazu na prethodnom ampu Ima nekoliko varijanti za soft start:http://trafko.com/softstart.phpi ovako:http://www.myth.rs/myth_electronics/softstart.html

[sstrsat]

Da li je problematicno, zavisi o samom zvucniku. A kako je takav soft start vrlo mala investicije onda ga stvarno ni lose stavit. Ovaj iz trafca sudeci po shemi ne moze bit skup i virovatno ga mozes kupit ulicu dalje. Triba ga malo modificirat ali ni nista komplicirano. Ja i inace stavljan soft start u sve konstrukcije a za momentalno gasenje prilikom iskljucenja ampa gotovo uvik koristim najjednostavnije rjesenje u vidu 220V relaja ciji radni kontakt spojin u seriju sa relejom soft starta

[bata bane]

Ok, ja se nadam vec za koji dan ce sve biti skutijano A onda ukljucenje i momenat velike istine

[sstrsat]

Je, znan da ces se potrudit da da cim prije zatvoris va kutije. A i ovi rusi bi se mogli i pobunit ca in stalno dajes samo test signale a oni oce muziku Jesi storil ovu zadnju termicku probu?

[bata bane]

Jesi storil ovu zadnju termicku probu?

Ma nisam, cekam odgovarajuce klimatske uslove, samo da mi kisa i sneg izadju iz kuce, pa da na miru to probam

[bata bane]

E pa izgleda da je sst napravio od mene DIYera Evo ima vec nekoliko dana i nista nisam spalio,onaj momenat anticipacije i gledanja u osigurac su skoro potpuno iscezli, skoro pa mi vise nije ni zanimljivo Termicka proba je napravljena i CCS bez liskuna radi ko bombona, zatim je u naucne svrhe promenjen tranzistor i sve je bilo identicno. Zakljucak je isti kao i pre par godina kad sam probao liskun ne mere, kako i zasto...nije bitno Bice izolovani hladnjaci jedan od drugog, obzirom da se radi o Ge tranzistorima nema potrebe da ih natezen u takvom rezimu kad vec ima vise nego odgovarajuce hladnjake. Jeste malo posla vise , ali sta da se radi kad volim Ulazni modul broj jedan sa malim signalnim ge tranzistorima radi, a i modul droj dva takodje i to iz prve Za CCs sam slozio diode i otpornike na jednu plocicu i turio ih uz tranzistor da mogu lakse da se povezu, pa cak i to radi iz prve.... Napravio sam male hladnjake za drajverske ruse i pripremio za montazu uz izlazne tranzistore A sutra, nadam se veliki dan za sve one koji su mi pomagali , a i za one koje nisu bas :PP.S. slike cim stigne fotoaparat

[sstrsat]

Eto vis kako se lako zarazit sa DIYem. A tek kad pocnes sa cijevima OK, stvarno nima smisla razbijat glavu sa liskunom. Nebitno, vazno je da postoji rjesenje.Ajde, jedva cekan da javis prve slusne dojmove

[bata bane]

Uzeo sam dva soft starta od trafka, pa valjda mogu bez njh startujem prvi put

[sstrsat]

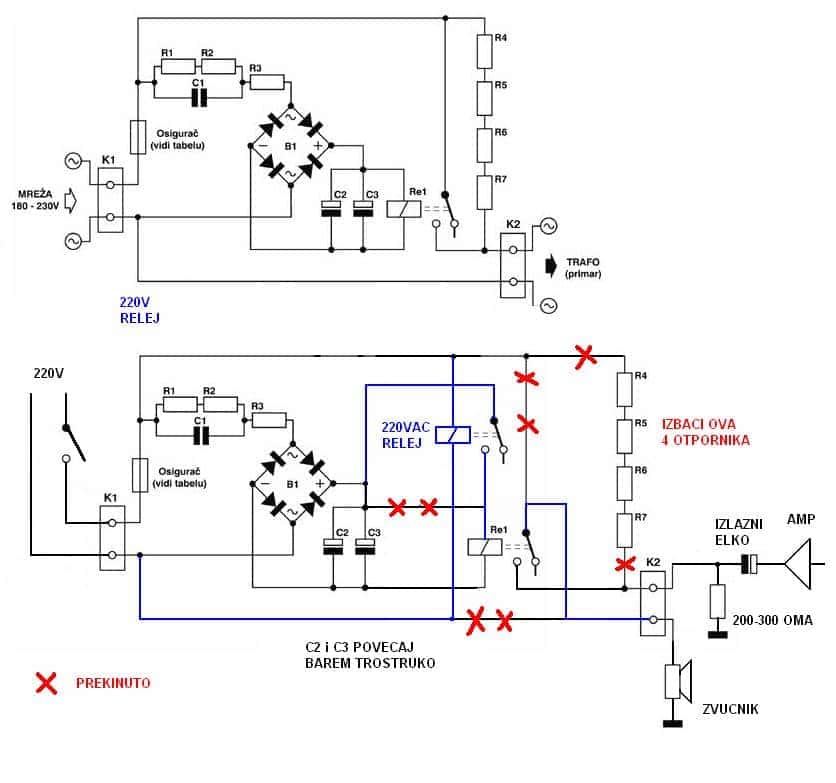

Simpatican i jednostavan sklop ali malo cemo ga modificirat tako da prilikom gasenja trenutno iskopca zvucnik. I povecat mu elke da ipak ima malo vece kasnjenje. Virujen da je sa slike sve jasno

[bata bane]

Moram da cekam ponedeljak za releje, a sutra cu da pustim pa nek ide zivot

[sstrsat]

To su prave rici, hrabrost obicno uvik biva nagradjena dobrim rezultatima. A kako taj soft start bazicno sluzi samo za zastitu zvucnika onda stvarno nima nikakove prepreke da to sutra zasvira. Uostalom, zvucnik uvik mozes ustekavat kad se elko vec napunil i istekavat prije gasenja ampa.

[bata bane]

To su prave rici, hrabrost obicno uvik biva nagradjena dobrim rezultatima.

Pre bih se pozvao na "ludi imaju srece" u mom slucaju Zao mi je sto nemam fotoapart kod sebe da uslikujem sve sto sam do sad uradio. Nadam se da cu za sutra uspeti bar da uslikam zavrsne radnje i sklapanje Kao i radosna lica

[bata bane]

Pre nego sto pocnem da lemim i dsa spajam ulazni ,drajverski, i izlazni deo intersuje me kako je najbolje da spajam napajanje na njima(masu i granu). Masa predpostavljam da bi bilo dobro da se grupise kao na shemi koju sam dobio, a + grana da li da spajam sa jednog na drugi deo ili za svaki deo da vucem "zice"do napajanja(kao masu) Mozda je malo glupo pitanja, ali kad vec sve pitam ,aj da bar vezem kako treba da ne napravim belaj sad na kraju

[bata bane]

Samo da napisem par redaka sadansnje probe Sve sam prvo testirao samostalno CCs, ulazni, izlazni deo, i sve radi daje pola napona napajanja, ali kad sve spojim dobijem oko 5V Vec 3 sata se zezam i nema rezultata...moracu sutra da nastavim, kad malo izvetrin glavu, vec sam izgoreo Samo da izvestim naciju

[sstrsat]

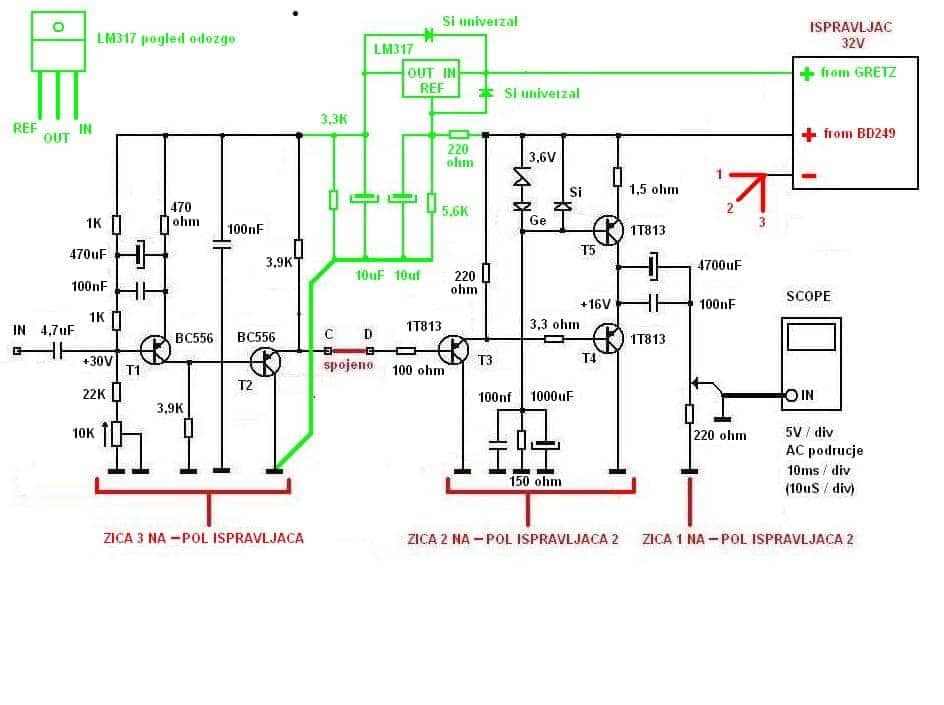

Nimas ca puno mislit oko toga. Spoj u stvarnosti neka bude ka na shemi i to je to. Znaci jedna zica mase sa ulaznog sklopa, druga zica mase sa driversko /izlaznog sklopa i treca zica mase sa zvucnika na cvoriste (masu u samom stabiliziranom ispravljacu. + napajanje kako pogotovo nimas ca razmisljat jer idu dvi odvojene linije. Sa stabiliziranog ispravljaca gre na driversko / izlazni sklop (jedna zica) a druga linija gre sa velikih elka na ulaz RC celija prije LM317 a sa izlaza RC celija gre prema samom LM317

[sstrsat]

Samo da napisem par redaka sadansnje probe Sve sam prvo testirao samostalno CCs, ulazni, izlazni deo, i sve radi daje pola napona napajanja, ali kad sve spojim dobijem oko 5V

Uuuuh, izgleda da su sve sile neciste urotile protiv tebe.Kad se pojavi takva situacija, onda se to zove zivci zbor. Znaci prvo otpocinut pa drugi dan bistre glave sve pazljivo pregledat. Nima ca drugo bit nego da nec ni spojeno kako triba ili fali kakva veza. Tr sve je to probano toliko puta i nima nikakvog razloga da sad ne dela. Samo hrabro i strpljivo. Pazljivim gledanje i kontroliranjem svih linija i spojeva sa ommetrom nac ces di je problem.

[bata bane]

Idem da popijem jedno kajsijevacu da me prodje zestina, ionako sutra ne radim pa cu lagano da vidim sta je. Bogami dve, da oteram uroke

[sstrsat]

Tako je, dvi tri rakijice risavaju sve (i ja bi ali ovdi nima ni kapi toga ). A sutra je novi dan i vidit ces da ces nac di je problem.
