Germanium SE Amplifier

[Zen Mod]

bez otporaedit:vidim ja - stoji mi strana uru otvorena . pa postam .... nisma ni Vid'o da to Barba odgovorio

[bata bane]

Evo ga najzad, malji deca spavaju, male zene gledaju omiljenu seriju o Dzordzu, a ja....ja uzivam! Prikopcao sam zvucnik na amp(skinuo sam kond sa CCs-a) i rezultati su sledeci....bruma ima , ali minimalno tako da se cuje samo ako je uho na nekih 10 cm od drajvera, cak vise cujem trafo od ampa pored zvucnika nego brum na njemu

[Zen Mod]

hehedanas je dan Ampova

[sstrsat]

To bi velikoj vecini bilo i vise nego dovoljno ali ako se slazes, ipak cemo poc korak dalje. Kako se u ovom projektu gre na maksimum mogucnosti onda ne smi ni ovo ostat nedoreceno. Ma znan da se slazes pa cu odma rec kojim putem gremo. Ubacit cemo i cetvrtu RC celiju ispred LM317 tako da brum suzbijemo za jos dalnjih 10-ak ili i vise decibela pa da postane potpuno necujan. Amp moramo dovest do toga da bude "mrtav ladan" bez signala. O tome cemo detaljnije sutra. Daj ni reci par stvariJe li ovaj brum test bil sa elkom va CCSu ili bez njega?Da li postoji kakav primjetan sum (nec ka hisssss) ili ne?Da li znas priblizno ositljivost zvucnika sa kojin si proval?

[bata bane]

Daj ni reci par stvariJe li ovaj brum test bil sa elkom va CCSu ili bez njega?Da li postoji kakav primjetan sum (nec ka hisssss) ili ne?Da li znas priblizno ositljivost zvucnika sa kojin si proval?

Test je uradjen bez elka u CCS-u, sto se tice hisa, postoji i cini mi se da je malo jaci nego brum. Prvo sto zapazam je taj shum pa tek onda kad bas prslonim uvo na nekih 10cm i to na bas drajver onda cujem brum. Zvucnici su deklarisani na 90dB, a u pitanju su JAMO D-830

[bata bane]

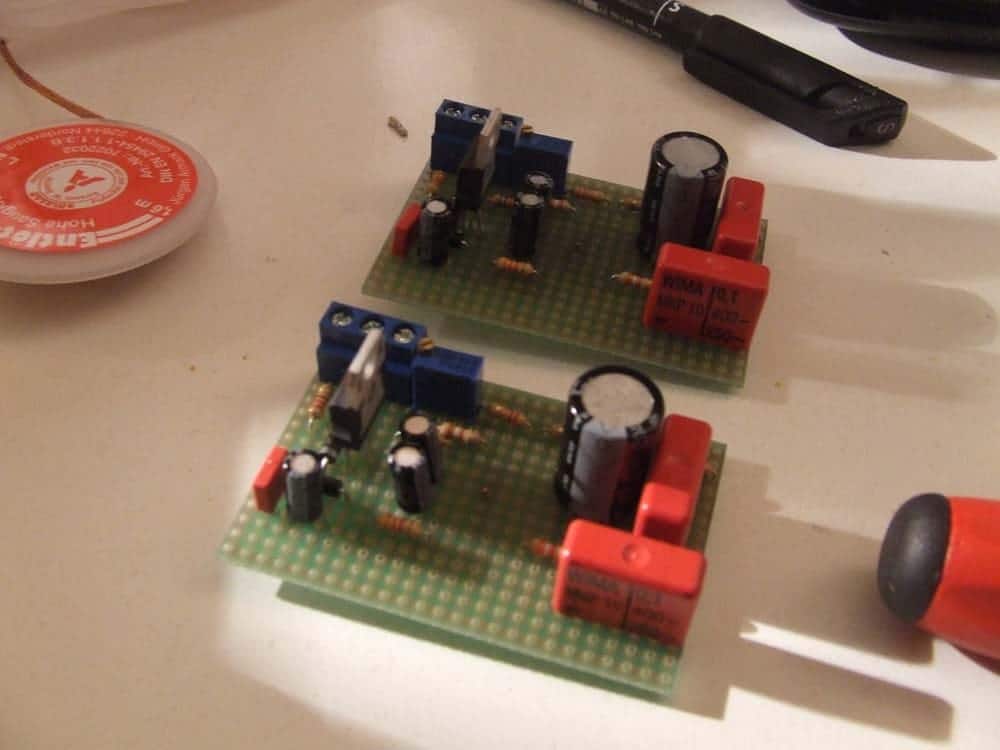

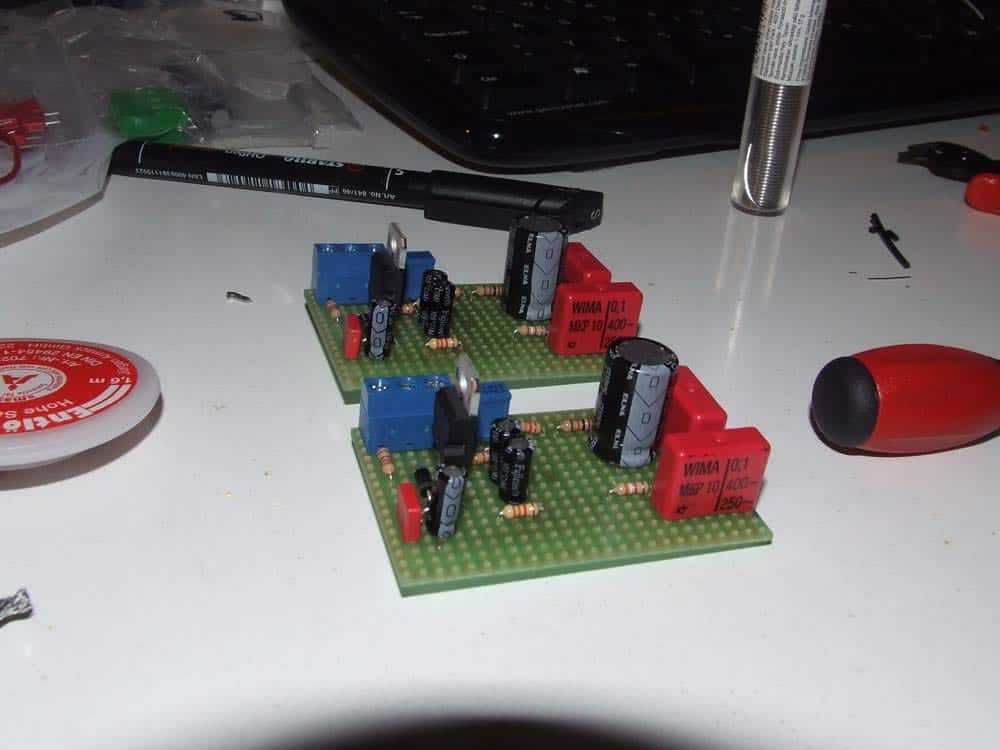

Evo malo da se i pohvalim, nije mi bog dao mira Sastavio sam, ali kulturno, dva ulazna modula za amp. Bice pricvrceni, verovatno, za hadnjak drajverskog rusa. Jos fale samo mali Ge tranzistori da zabodem, ali prvo ce valjda ici neko uparivanje, otom potom

[sstrsat]

Test je uradjen bez elka u CCS-u, sto se tice hisa, postoji i cini mi se da je malo jaci nego brum. Prvo sto zapazam je taj shum pa tek onda kad bas prslonim uvo na nekih 10cm i to na bas drajver onda cujem brum. Zvucnici su deklarisani na 90dB, a u pitanju su JAMO D-830

OK, ca se tice suma ce zasad bit tako. Sum je prvenstveno definiram parametrima ulaznog tranzistora (dodatno otezava stvar ca kod Ge tranzistora postoje jako velika odstupanja od primjerka do primjerka istog tipa). Kasnije, kad amp bude gotov slozit cemo jedan test krug da mozes provat selektirat sve GT321B koje imas po pitanju suma pa ako se posrici da se nadju poneki sa puno manjim sumom lako ces ih ubacit.Ako su zvucnici 90dB ositljivosti onda je cujnost bruma na 10cm od njih stvarno mala. Ali ako elke od 1000uF u predfiltraciji za LM317 zaminis sa 2200uF dobit ces jos oko 20dB potiskivanja bruma ulaznog stupnja. Mozes i alternativno umisto trostruke RC celije (22oma/1000uF) stavit cetverostruku 18oma/1000uF-15 oma/1000uF-18oma/1000uF-15 oma/1000uF. Osobbo bi radje zadrzal trostruku i povecal elke na 2200uF (moja greska, tribal san odma va shemi stavit 2200uF).Mada se i bez svega toga mogu storit prvi slusni testovi. I brum i sum ce bit potpuno necujni za vrime sviranja. A kako kazes da se primjecuju tek na 10-ak cm od zvucnika onda sam prilicno siguran da ce i ovako na uobicajenoj udaljenosti slusanja bit necujni i u pauzi izmedju pjesama.Tako da bi bilo lipo ako mozes barem prve kratke zvucne dojmove iznit

[bata bane]

I meni se nekako vise svidja da zamenim kondenzatore na 2200uF, taman ima toliko mesta na plocici Ali ne treba "naterivati mak na konac" sto se tice bruma, ako nista bar za sad. Ostavicu sve ovako pa cu da se bacim na sastavljanje dva monobloka da to izgleda kulturno i da moze da se slusa A sad svi na svoje radne zadatke

[sstrsat]

Moze i tako, zasada. Cujnost bruma na 10cm od zvucnika stvarno ne znaci gotovo nista ali cu te svejedno ipak pritiskat da kasnije ipak stavis 2200uF A imas i jos jedan mali radni zadatak. Slozi na eksperimentalnoj plocici jos jedan ulazni stupanj sa prva dva tranzistora. Ali ga stori malo vecega da se otpornici mogu lako minjat (najbolje bi bilo va plocicu zabit kakve pinove tako da su otpornici zalemljeni sa gornje strane) a za prvi tranzistor stavi neko podnozje (recimo od DIL integrirca).Ovo ce posluzit za selekcioniranje GT321B po pitanju suma. Kad se preberu oni sa najmanjim sumom (sa otpornicima ka na shemi), prominom otpornika poigrat cemo se sa variranjem kolektorske struje tako da i po pitanju suma izvucemo maksimum iz njih.Ovo cemo napajat iz laboratorijskog ispravljaca a sa ampom ce bit vezan preko kondenzatora. Stavljanjem tog stupnja sum ce bit podosta prisutan i na sluh ce se lako izabrat primjerci sa najmanjim sumom

[bata bane]

sst, ja ovo ovako stavljam u pogon pa taman zapalio kucu Pa cu onda malo da slusam, pa cu da mu vadim creva lagano U sustini i sum ne smeta ako si na 50cmMalo dusu da zadovoljim, sve samo peting, nikako da stignem do ljubljenja

[sstrsat]

sst, ja ovo ovako stavljam u pogon pa taman zapalio kucu Pa cu onda malo da slusam, pa cu da mu vadim creva lagano U sustini i sum ne smeta ako si na 50cmMalo dusu da zadovoljim, sve samo peting, nikako da stignem do ljubljenja

Ma samo naprvo, pa i zasluzil si malo relaksacije uz muziku nakon svih tih muka. Ove male brumne detalje cemo lako naknadno rjesavat

[bata bane]

Evo ovako...Pusten je u rad CCS da radi samostalno na velikom hladnjaku gde sam stavio i izolator. Iako sam, CCS se ima manje disipacije na sebi, greje se bar jedno 10 stepeni vise nego izlazni tranzistor bez izloatora u istim uslovima(a ima i jedno 9W disipacije vise) Na tranzistoru ne mogu da drzim prst vise od 3 sekunde. Ima oko 55C sigurno, a ici ce jos gore sigurno

[sstrsat]

Je to sa prepolovljenim liskunom? Ako je , moglo bi stvarno bit da mu povrsina ni homogena pa je prijenos topline slabiji. Ili eventualno kakva neravnina na tijelu tranzistora ili samom hladnjaku.Nima bas nekih drugih razloga zac bi se grijal vise nego izlazni tranzistor ki disipira vecu snagu. Ca kaze ampermetar?

[bata bane]

Jeste, sa prepolovljenim liskunom. Jos ranije sam eksperimentisao sa tim izolacijama i rusima, i na prvu se vidi razlika sa i bez izolacije.Jedino da probam sa celim liskunom , ali pre mislim da tranzistor sam po sebi ima lose termicke osobine provodljivosti toplote supstrata...(ovo se vec sprdam, da neko ne pomisli da sam se ozbiljno odrazio)

[sstrsat]

Probaj sa cilim liskunom ali ako i tada bude pregrijavanja onda ce mozda morat ic bez izolacije. Zajebana opcija, va tom slucaju ce tribat kladnjak nekako obuc va izoliranu metalnu mrezu Ili mozda.... Mislin da se pred neko vrime na accosijek spominjalo da je traka od kaptona navodno puno bolji vodic topline nego liskun. Ovo samo prenosim, nisam isproval pa ne mogu tvrdit iz osobnog iskustva.Je to isti bas taj tranzistor i bas taj hladnjak koji su dosada koristeni?

[bata bane]

Jos dok sam pravio prethodni amp, probavao sa razne varijante i u svakoj varijanti gde je bio liskun ili izolacija bila je mnogo losija termalna provodljivost.Sad sam stavio ceo liskun(onaj providni) i stavio sam novu pastu tek otpakovanu. Stavio sam na krckanje pa cu da vidim kako ce se odvijati situacija.Uvek ostaje varijanta da ploce koje soajau dva hladnjaka dam da se naprave od klirita Tako ce oba hladnjaka biti pod strujom ali odvojeni Aj valjda ce ovo sad da upali

[Zen Mod]

da montiras ruju direK na Cu vinkl , pa stavis veeeeeliki liskun izmedju Cu vinkl i hladnjaka ?

[bata bane]

da montiras ruju direK na Cu vinkl , pa stavis veeeeeliki liskun izmedju Cu vinkl i hladnjaka ?

Ako se idalje budem zaje..., pocinjem da skupljam 6C33 u velikim kolicinama

[Zen Mod]

to si mog'o odmah ......

[sstrsat]

Uvek ostaje varijanta da ploce koje soajau dva hladnjaka dam da se naprave od klirita Tako ce oba hladnjaka biti pod strujom ali odvojeni

Ta je mozda i najbolja. A ako se izvana hladnjaci zatvore u izoliranu metalnu mrezu onda nima niti opasnosti od slucajnog dodira ili kratkog spoja. Ako sa neostecenom plocicom liskuna bude isto slabiji prijenos temperature onda mislin da nimas ca razmisljat nego poc na ovu varijantu.Jebiga, izgleda da je oni tokar va Rusiji ko je tokaril kucista tranzistora zaboravil nabrusit vidiju. Ili su malo previse lupali cekicem pa je kuciste tranzistora neravno Kod njih me je ovik bas to "odusevljavalo". Store elektronsku komponentu tocnu po svim specifikacijama a onda zaseru na takvim, recimo banalnim, detaljima

[bata bane]

Proslo je od prilike dva sata od ukljucenja, cini mi se da je temperatura malo niza mozda za koji stepen, na termometru(unimer) je oko 53-54 stepena, ali ne znam koliko je tacan. Prst mogu da drzim par sekundi. Mislim da je za ovu razliku u temperaturi zasluzna nova pasta E sad sto ciniti, ostaviti ovako, temperatura je stabilna i ispod 60 stepeni. Pa ako bude trebalo ce da skidam liskune i da pravim ostale zezalice. Kad stavim na papir matematiku i proracune za hladnjak, dobije se otprilike takva temperatura, a rus koliko sam negde video je deklarisan do 85C

[bata bane]

Izlazni rus (40W)na istom hladnjaku 48C, CCS sa liskunom (32W) oko 57Cprosto neverovatno ce resimo
