Germanium SE Amplifier

[bata bane]

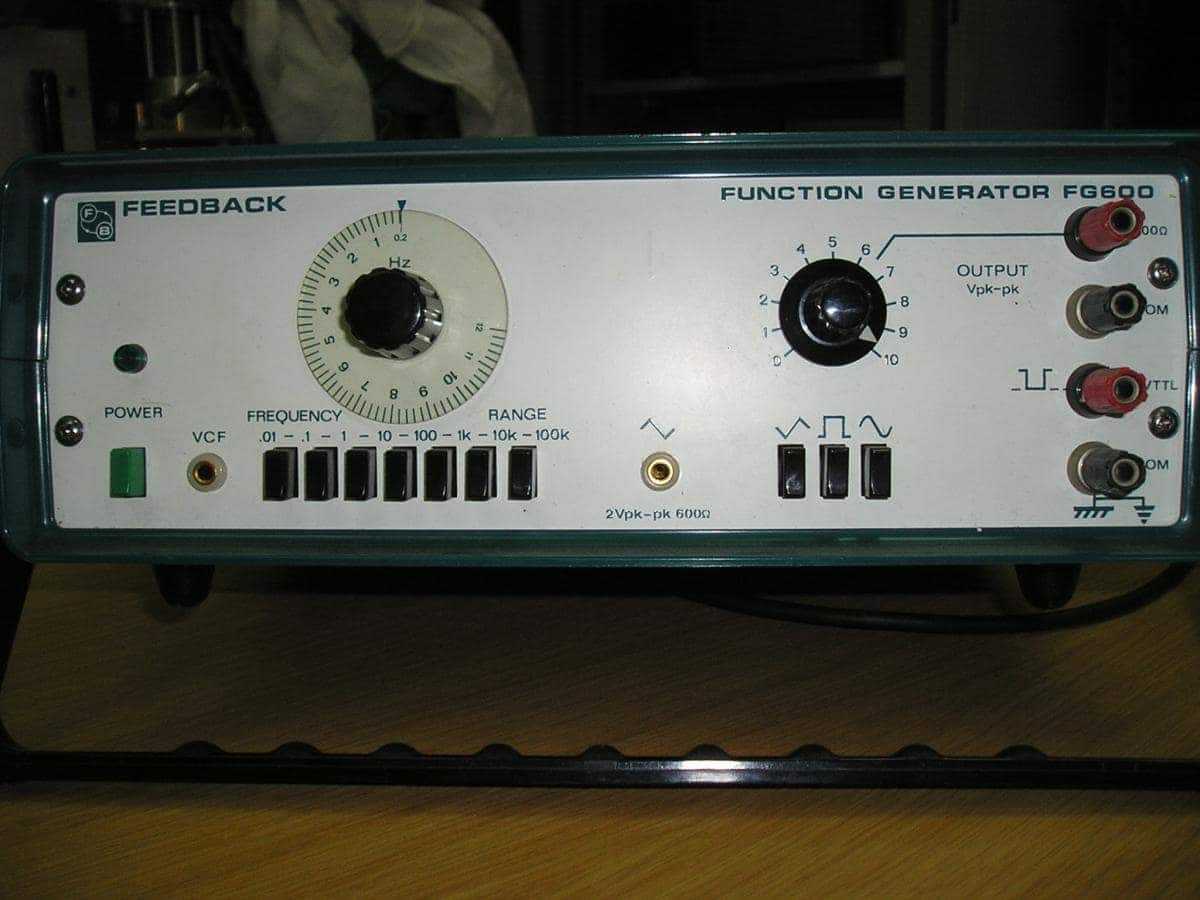

Eto naleteh, zasvrbe me, ni sam ne znam sta ce mi, ali za sad ce posluziti da zavrsim projekat Tako da cu za sad moci da izvedem sve sto bude trebalo od signala, testere,sinusoide, pravougaonike

[machinori]

Eto naleteh, zasvrbe me, ni sam ne znam sta ce mi, ali za sad ce posluziti da zavrsim projekat Tako da cu za sad moci da izvedem sve sto bude trebalo od signala, testere,sinusoide, pravougaonike

Jel ruski?

[bata bane]

Jel ruski?

Jeeeste, germanijumski

[bata bane]

Eksperiment sa CCS-om je prosao uspesno! Obzirom da Ge dioda nije toliko pouzdana u smislu dugotrajnosti, cime ugrozava ceo sklop, izbacio sam Ge diodu i probao CCS bez nje. (po savetu sst-a, da ne pomislite da sam doziveo prosvetljene )Smanjivanjem vrednosti emitorskog otpornika CCS-a na 1.3 Ohma dobio sam oko 2.3A mirne struje, 29.37V na bazi i oko 16,1V na kolektoru koji se spaja sa izlaznim rusom.CCS sklop je stabilan i na jednocasnovnom testu krckanja na "jedinici", sto bi babe rekle, nije pokazao odstupanja napona baze i mirne struje Zatim je citav amp sastavljen, povezan CCS sa drajverskim delom kao i ulazni mali Ge tranzistori i RADI! Napon na emitrou ulaznih tranzistora je 16.1V drajverski rus emitor 16.4V i emitor izlaznog 16,7V. Krcka se vec neko vreme i nema promena. Takodje je provereno da nema nekih nezeljenih oscilacija Cim vidim sta se desava sa vremenskom bazom osciloskopa prelazim na sledeci domaci zadatak i prvim testom signala

[Zen Mod]

Kanta !

( samo da predupredim Dedu , nista licno )

[Ја sam sam]

Kanta !

( samo da predupredim Dedu , nista licno    )

Од кад Ја то говорим  .

[Impuls]

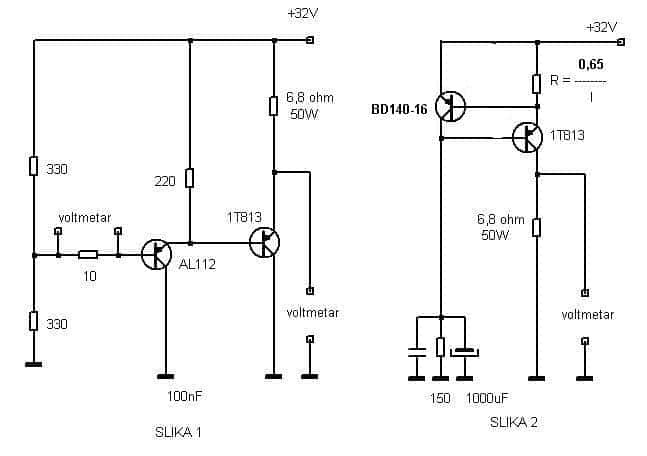

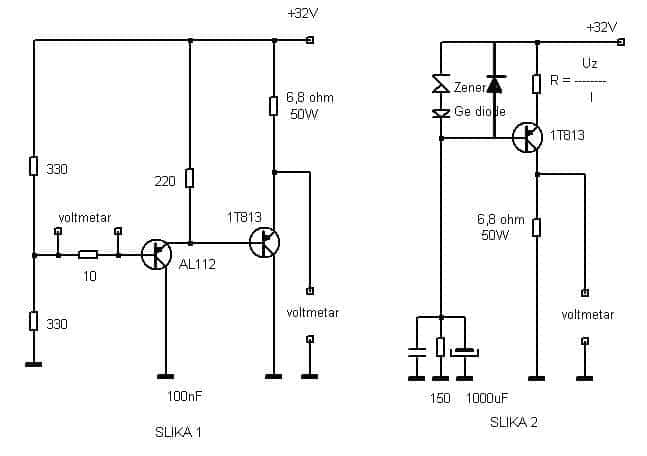

Izbacivanje diode nece resiti problem. Isto ce se desavati i sa zenericom. Resenje za ovo je da se izbaci elektrolit od 1000 mikrofarada jer na tom mestu nema nikakvu funkciju stabilizacije. Treba staviti kond paralelno zenerici i Ge diodi da se stabilise struja CCS-a. U situaciji kako je povezano brujanje na 32V ce samo da se disipira preko zenerice jer ce elko pokusavati da zadrzi napon a zenerica ce peuzimati vel;iku struju da to sanira.Nisam pratio temu pa ne znam da li ovo treba da bude naponski izvor ili strujni. Ako je strujni onda uraditi kako sam naveo a ako je naponski onda treba drugu semu primeniti.

[Zen Mod]

kako smo malopre pricali - da ne bi crkavala zenerica pri paljenju - zbog inicijalne struje punjenja 1000uF - za pocetak smanji taj kond na 100uF , jer ionako imas stabilisano napajanjeili uradi ovako ( uz minimalne promene ) - ako se ne gadis silicijumaBD montiraj na hladnjak kraj rusa i kulirajobrati paznju na formulu

[bata bane]

kako smo malopre pricali - da ne bi crkavala zenerica pri paljenju - zbog inicijalne struje punjenja 1000uF - za pocetak smanji taj kond na 100uF , jer ionako imas stabilisano napajanjeili uradi ovako ( uz minimalne promene ) - ako se ne gadis silicijumaBD montiraj na hladnjak kraj rusa i kulirajobrati paznju na formulu

Ok, za pocetak cu da probam sa 100uF, a ondak i druge varijante ako ustreba

[Sipi]

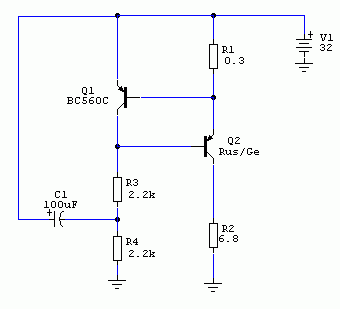

Bata Bane, u semi iz posta #580 otpor od 150 oma napaja BD140 kroz koji zato ide 200mA (6W disipacije!) sto nije pos'o, a jos manje je pos'o bilo kakav kond u paraleli...Kontrolni tranzistor nam treba malecak (na primer BC560c i sl.) i samo koji miliampercic kroz njega. Taj mali BJT zelimo da napajamo sto konstantnijom strujom pa je u tu svrhu mnogo bolje koristiti bootstrap (R3, R4 i C1 na semi u prilogu) i nema vise nista da pregoreva i Rus ce raditi stabilno. Otpor od 0.3R ce dati struju nesto preko 2A - podesi pravljenjem odgovarajuce redne i/ili paralelne kombinacije otpora za R1.Sve ovo vazi samo ako Rus ima iole pristojan hfe (preko 100) - ako nema, onda smanjiti R3 i R4 na 1k ili mozda cak i manje. Jeste li Rusu merili hfe?

[Zen Mod]

ma nema rus Hfe od 100 , jes' munjen ?

zna se ko je ovde obicno munjen ........

ja se ne petljah mnogo u Barbin umisao , pa sam zato ostavio 200mA kako je on i zamislio

a sto se tice 6W - ajd preracunjaj malo .......

ocem kazem da je 6W na 150 oma , al' nije na BD

[Sipi]

...a sto se tice 6W - ajd preracunjaj malo .......

Racunam da ce zbog manjeg Vbe Rusa, na otporu od 150R biti oko 31v, tj. teci ce oko 205mA i da ce jedno 5ma da ode u bazu Rusa, a ostalo kroz bd140 - ne mogu sad da nadjem al' negde su se falili da Rus bash ima dobar hfe...A 6W ce naravno da bude na tom mucenom otporu od 150R, ne na tranzistoru (jes' mi ta recenica ispala nejasna)...

[Zen Mod]

ma jes bootstrap , jes sve - al' ko sto rekoh - ne mesam madjarica mlada u Barbine zamislia nema 100 , neho je negdi oko 10 pa nagore - ima .........evo pogledah datasheet - od 10 do 60 max

[Sipi]

Ako je tako, ne mesam ni ja...

[bata bane]

- ne mogu sad da nadjem al' negde su se falili da Rus bash ima dobar hfe...

Ma ne taj rus, mozda ovaj mali ulazni Elem sto se tice ucestvovanja, konstruktivni dijalog nikad nije na odmet, ali ja nazalost ne mogu da ucestvujem u njemu, ja vam vise dodjem nesto kao izvrsni organ...da prostite

[Zen Mod]

imas tamo elemenata za ucestvovanje u "eto meni zanimacije " temi

propustas ........ i skupljas negativna brojanja

[bata bane]

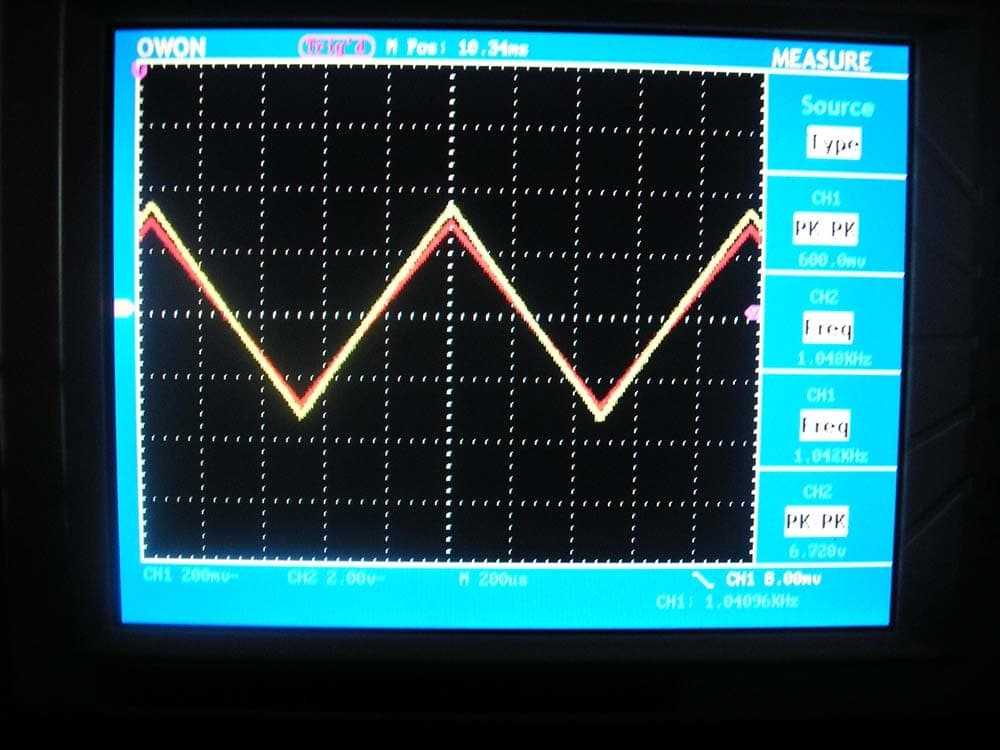

A evo i prvih slicica signala...na 1kHz nivo ulaznog signala 0.6Vpp,a izlaz oko 6.6Vpp I to sam lekciju savladao, a osiguraci citavi Testera

[bata bane]

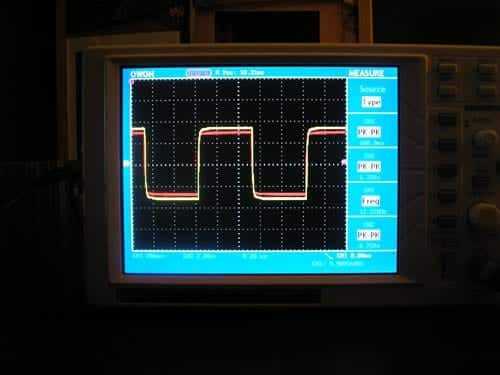

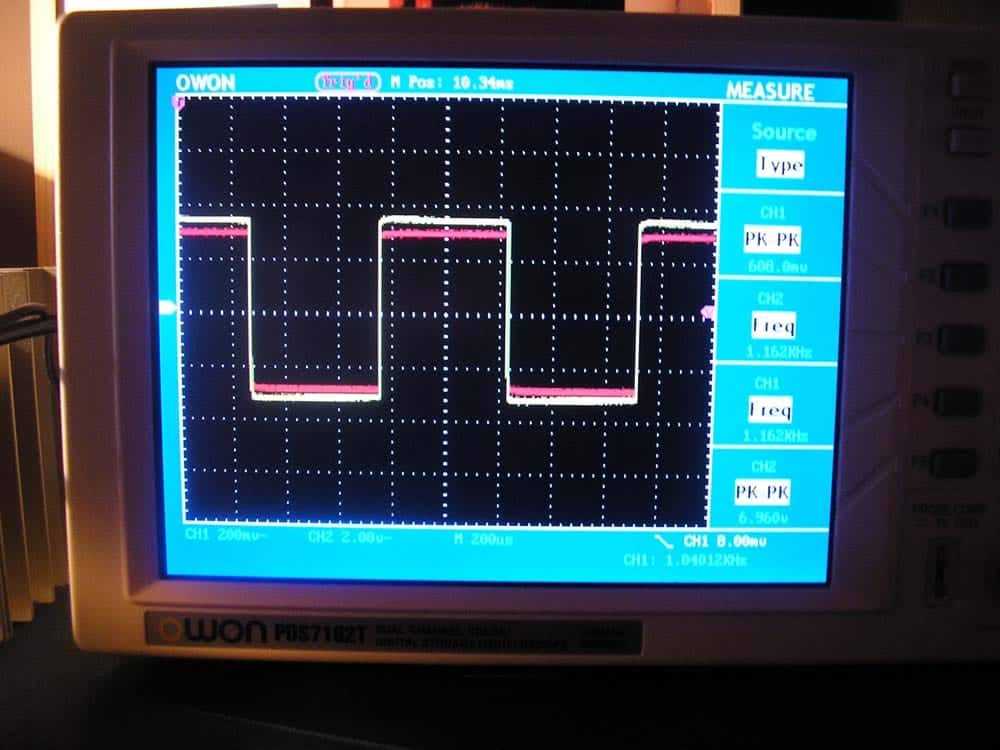

pravokutnik...

[bata bane]

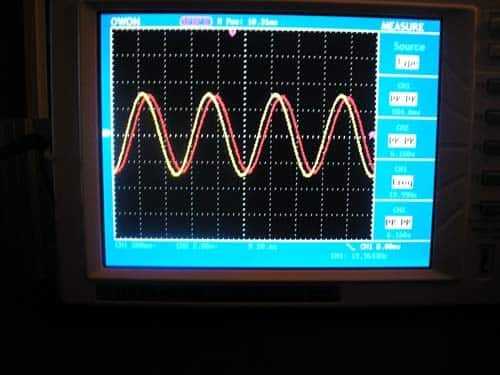

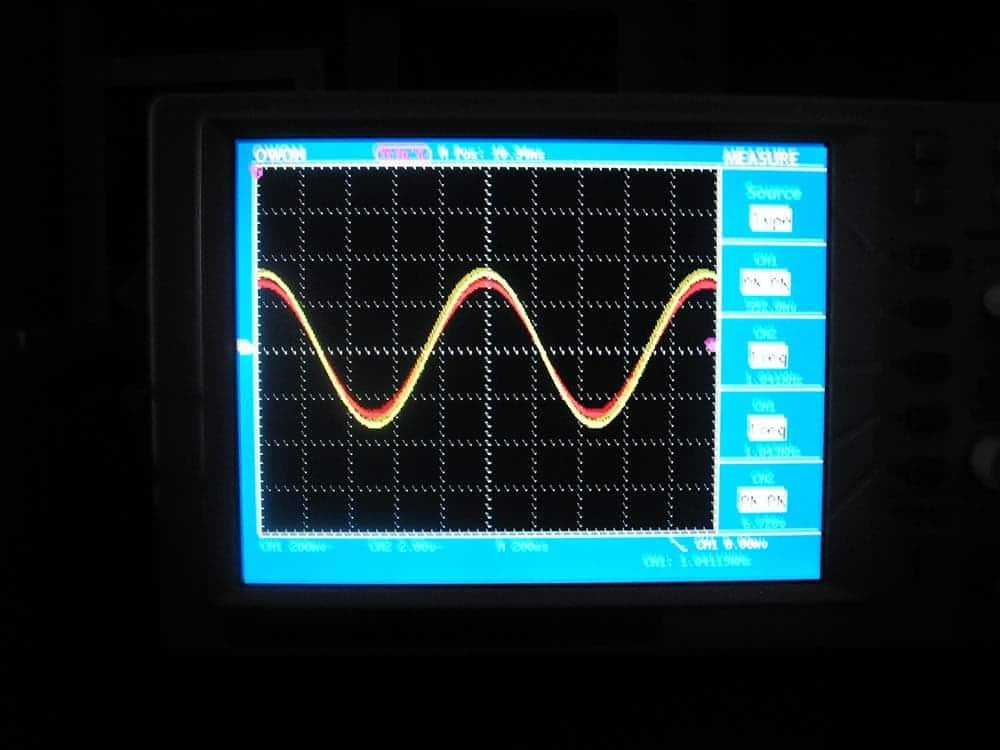

i sinuso-sida...

[Zen Mod]

probaj i na 20Hz , pa na 10 i 20 K

a onda zvuuuk

[bata bane]

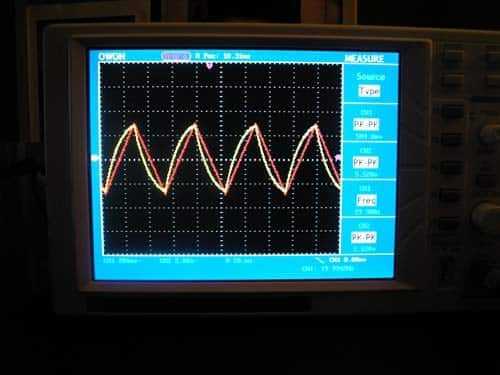

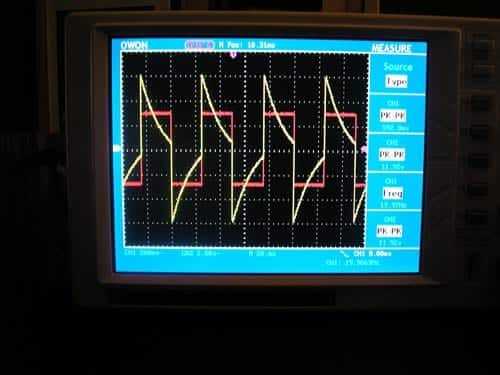

Eeeevo... 20Hz....

[bata bane]

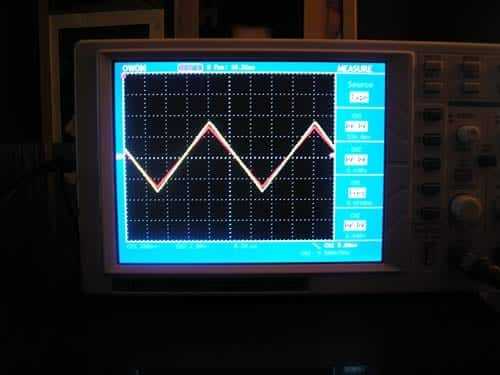

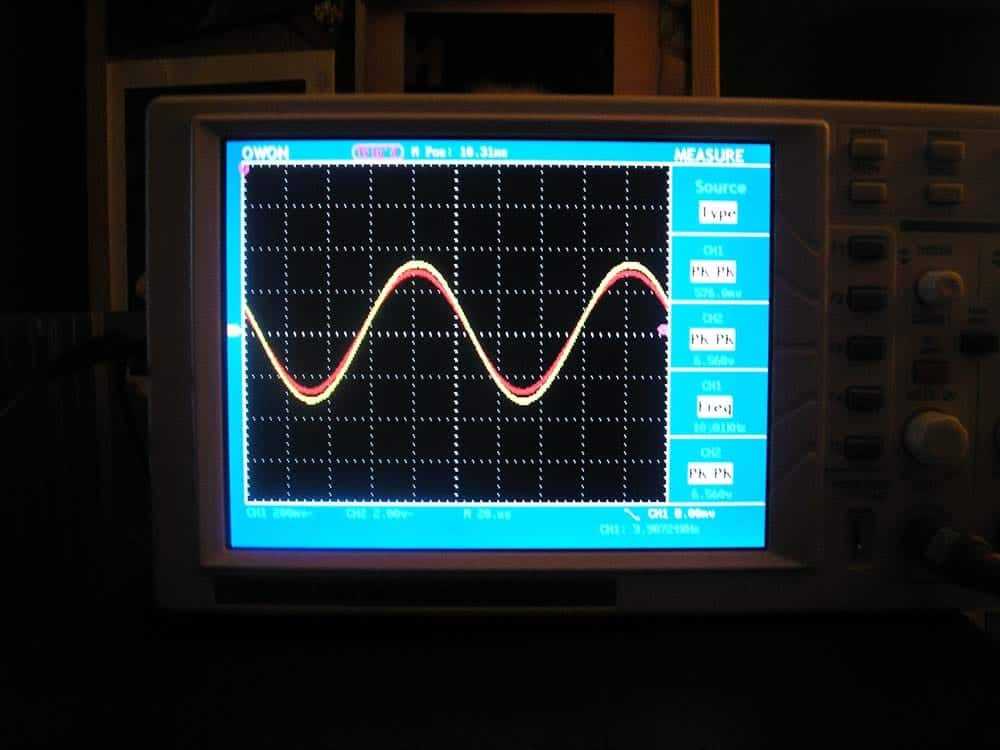

zatim 10kHz....
