Home made tube amp PP UL EL84

[Chakey]

nema razloga za brigu - tako sam i mislio al reko da pitam

usput - probaj razmisliti o VTL semi koju sam negde na forumu objavio ; zahteva 1,5 ili 2 ECC81 po kanalu a moze jos da se poboljsa lako - da se zadrzi koncept i da se optimizuje

ovako imas bar jednu triodu debelog viska

vtl shema ima LTP u obrtacu faze pa sam mislio da izbegnem njegovu nesimetriju koriscenjem catodine obrtaca a njega popravim diferencijalnim drajverom izlaznih lampi

[Chakey]

Chakey druze ne znam da li je to samo greska pri crtanju u prilozenoj konacnoj schemi Amp-a ali sa tim elektrolitom od 47 uF prema masi sa prakticno resetke druge polovine ulazne triode taj amp ne moze proradi jer taj elko tako postavljen potrpuno uzemljuje(kratkospaja) AF signal na masu .Poz

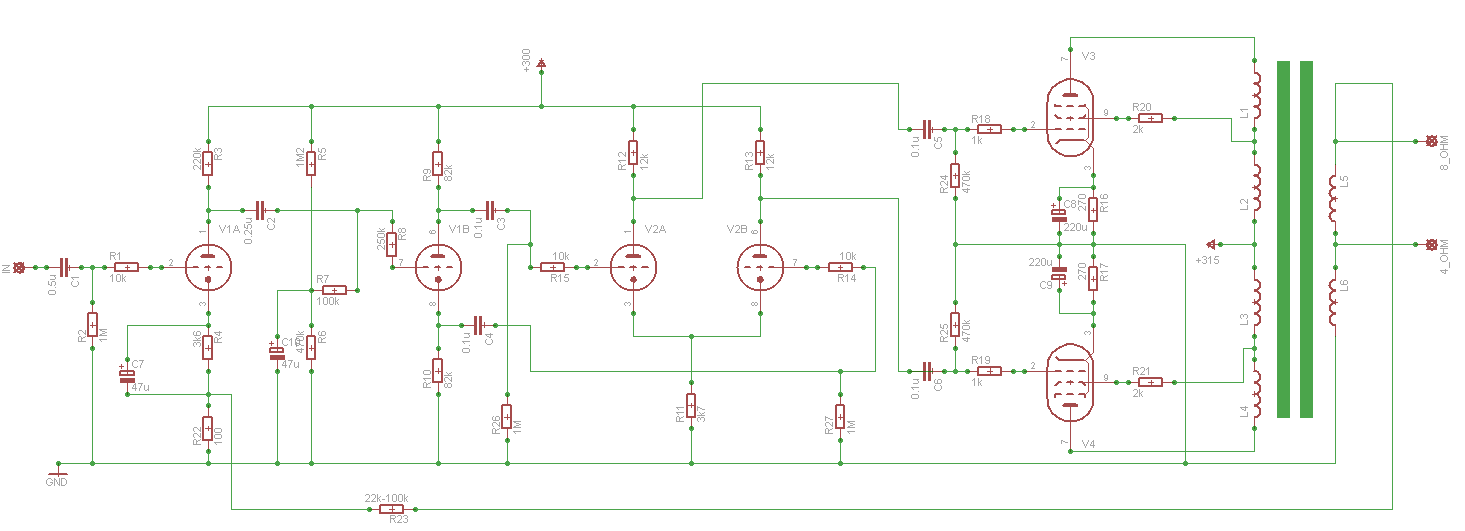

jeste evo ispravljena shema

[Zen Mod]

vtl shema ima LTP u obrtacu faze pa sam mislio da izbegnem njegovu nesimetriju koriscenjem catodine obrtaca a njega popravim diferencijalnim drajverom izlaznih lampi

ta nesimetrija se resava kulturnim CCS-om u tail-uonda tesko sta moze da mu pridje po simetriji i drzanju radne tacke

[Chakey]

ta nesimetrija se resava kulturnim CCS-om u tail-uonda tesko sta moze da mu pridje po simetriji i drzanju radne tacke

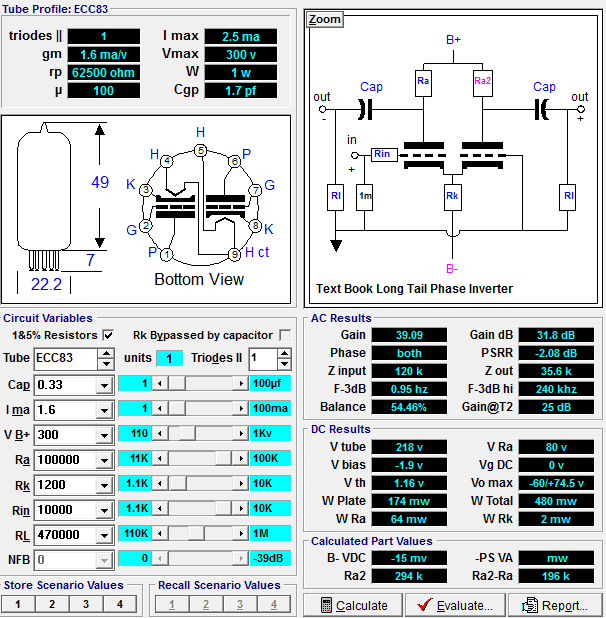

znaci uzmem npr ovakav LTP na ulazu i posle njega mogu diff amp sa ecc 82 i to je to... a umesto ovog otpora od 1k2 stavim izvor konstantne struje od 1.6 mA i onda imam i pojacanje i drajvere nize impedanse za izlazne cevi ...moze li neka pomoc oko ccs-a? nesto sa 2 tranzistora ili fetovi verovatno treba malo drugaciji ovo je samo na brzinu, gledao sam da bude 0V za -B

[bata bane]

moze li neka pomoc oko ccs-a? nesto sa 2 tranzistora ili fetovi

Pa tu je tatko na svi ti CCS na DiyA.rs...niko drugi no nas Zen Od kad znam Zen-a, gdi god naidejm na zgodno mesto ja po jedan CCSstavim

[Zen Mod]

later tonight ......

[Chakey]

dobro posadicu i ja ccs, nije nista hitho moze kad god stignes ne mora danas

[revox]

dobro posadicu i ja ccs,

Pušti kad je reko "later tonight ...... " ondak neka bude, može poslije zaboravit i nemojte mi metat što što nije lampa u to pojačalo e ću ga bačit ako vidim koji tranzistor :buehehe:

nije nista hitho moze kad god stignes ne mora danas

ne slobodno nije hitno kad ga kilavimo evo treća godina

[Chakey]

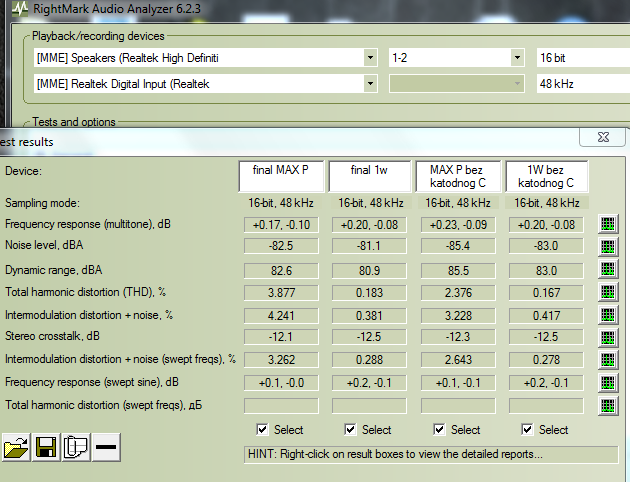

probao sam ovu poslednju verziju sheme znaci ecc 83 gnd catode ulaz pa sa drugom polovinom obrtac catodine, pa diferencijalni sa ecc82, kada je katodni otpor skroz nepremoscen i dobio sam i merna i slusna poboljsanjaa smanjio sam i osetljivost pojacavaca na 1.2 Vpp i dobio da pad frekventnog odziva krece od 15,5 KHz pa na 20kHz -4dB u odnosu na predhodnih vise od 6dBproterao sam obe varijante kroz rmaa ali ne znam koliko da mu verujem posto je ovo sasvim dobro

[revox]

pad frekventnog odziva krece od 15,5 KHz pa na 20kHz -4dB

To je dobro care ja i onako ništa ne čujem preko 14kHz :sarcastic_hand:

[bata bane]

To je dobro care ja i onako ništa ne čujem preko 14kHz :sarcastic_hand:

Pa vi ko slepi misevi, ja do 11kHz i to na snagu Ko rodjen za FR

[revox]

Što je ovo ili je Chakey-ova konstrukcija dobara pa nema primjedbi i sugestija ili je toliko loša pa niko neće ni da komentariše

[чика-Брка]

pa evo ako ja mogu da prokomentarisem, to jest pitao bih sledece :zasto je sema toliko komplikovana i moraju li stvarno ulaz i obrtacfaze da budu sa ECC83 ? zasto ne sa ECC82 ?

[Chakey]

pa evo ako ja mogu da prokomentarisem, to jest pitao bih sledece :zasto je sema toliko komplikovana i moraju li stvarno ulaz i obrtacfaze da budu sa ECC83 ? zasto ne sa ECC82 ?

Naravno... pa idealno bi tu legla ecc81 ali je stvar to sto revox ima dosta rezervnih kompleta ecc83 ecc82 spremljenih za taj pojacavac pa sam sa postojecim materijalom napravio to na shemi ( prvobitno je trebalo da se radi po semama na pocetku posta pk audio ili expirience komercijalne ali lose samo -0.7 do -0.8 V minus resetke ulazne cevi)ecc82 bi imao premalo pojacanje posto revox ima neke trakase kojima je mali izlaz i tako jos ponesto... diferencijalni pojacavac u 3 stepenu simetrira stvar i daje daleko manju izlaznu impedansu prema izlaznim cevima 7.7kohm-a na prema 69koma koji ima na obrtacu faze plus sto je na izazu iz katode manja 1k3 pa ta nesimetrija pravi veca izoblicenja signalaovako je bolje , ali i komplikovanijecim stignem probacu da ulaz bude LTP obrtac sa ecc 83 a posle diferencijalni sa ecc 82 pa da uporedim

[чика-Брка]

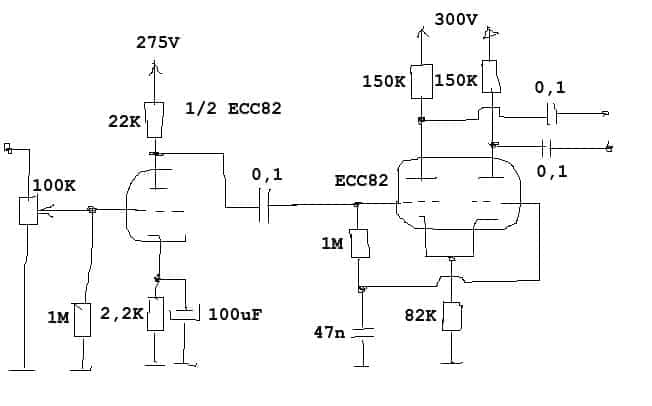

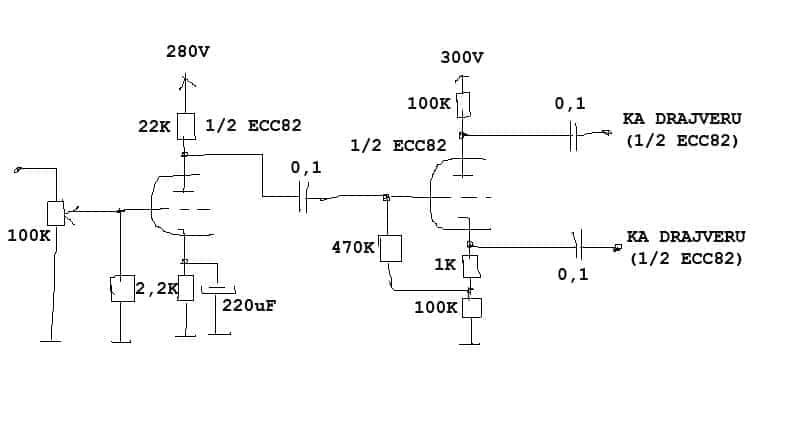

evo 2 varijante ulaza i obrtaca faze sa ECC82. jedna obicna i druga bogatija.naravno, NFB se podrazumeva i on je mnogo manji nego sa ECC83.doda se jos 220 oma otpornik u katodu ulazne ECC82, i sa trimerom 10Kna + zvucnika se nasteluje kako treba.sta god i kako god uradili, svaka vam cast, i ja to postujem jer ste uradili jedan lep uredjaj sa lampama, a ne solid state. nadam se da necu biti iskritikovanzbog ovoga sto sam rekao.sta reci osim , momci.

[Chakey]

sta reci osim , momci.

druga shema mi se ne svidja jer pored nesimetrije ne bi imao ni dovoljno pojacanje ali prva bi bila dobra kada bi se stavio ccs umesto katodnog otpora od 82k ovako je nesimetricno

[BanjacS]

'ocel' to biti skoro gotovo?

[zika]

'ocel' to biti skoro gotovo?

Čeka se da ja krenem ka revox-u... (Ovo je, naravno, šala, da me neko ne razume pogrešno...)

[BanjacS]

zanima me da cujem kako to radi

[Chakey]

hoce bice, nego nikako da stignem da probam ovu varijantu kada je na ulazu ltp+ diff driver sve sa ccs-om u katodinadam se do vikenda da cu probati pa onda ide u sklapanje kupije i odma moze da se slusa, mislim moze i sada ali imam samo jedan kanal

[revox]

Čeka se da ja krenem ka revox-u... (Ovo je, naravno, šala, da me neko ne razume pogrešno...)

Što šala, i Chakey dolazi krajem mjeseca kad i ti krećeš put Boke pa bi mogli zajedno i na probu ampa i na ribanje

[zika]

Što šala, i Chakey dolazi krajem mjeseca kad i ti krećeš put Boke pa bi mogli zajedno i na probu ampa i na ribanje

Sve je moguće...
