Da li je pogresno orijentisan kondenzator u semi?


Pigy

Preporučeni Komentari

  • Odgovora 90
  • Kreirano pre
  • Zadnji odgovor pre

Aktivni članovi u ovoj temi

Aktivni članovi u ovoj temi

Postovane slike

Jel normalno da jedan kraj potenciometra ide na plus napajanja,pretpostavljam zato sto su u pitanju PNP tranzistori,jer kod NPN,jedan kraj potenciometra ide na minus?Jel su dobro povezani potenciometri na semi,mislim ne one na ulazu, i sto su stavili dva potenciometra,mogo je i jedan od 10K.?Pozz.P.S. Hvala na odgovoru!

Link to comment
Podeli na ovim sajtovima

Hvala, a reci mi zasto sluzi onaj kondenzator na prvom tranzistoru od 1000uF,izmedju baze i emitera,jel to povratna petlja,ili pozitivna reakcija?Pozzz

Link to comment
Podeli na ovim sajtovima

AD149 je advekatna zamena,ali imam neke cini mi se 2N2222A i slicno ,donacija od kolege sa elitesecurity foruma,tako da imam trandze,treba da kupim samo AD161/162.Pozzz!

Link to comment
Podeli na ovim sajtovima

Tu shemu je najbolje zaboravit. Nije dobra ni staticki ni dinamicki. Ca se tice statike, tu se ne moze stavit bas bilo koji termistor (a stari Siemensov K151 tesko da ce se nac) pa bi va najmanju ruku tribalo temeljito preradit stabilizaciju struje mirovanja.A dinamicki je bolje da ne kazem ca. To ca uopce moze delat a da ne prooscilira (mada je vrlo sklona oscilacijama i ki god krene ovo delat moze itekako ocekivat takve probleme) moze zafvalit samo vrlo niskim tranzitnim frekvencijama ovih Ge tranzistora). A cak i sa tako ogranicenim tranzistorima, stavili su joj kompenzacijski kond od cak 150 pF. Da ne gren dalje sa analizom.......Steta i vrimena i soldi za izradu toga jer ce se dobit amp izuzetno skromnih mogucnosti

Link to comment
Podeli na ovim sajtovima

Jos jedna od shema iz one plave knjige zahvaljujuci kojoj se dizalo puno bilog dima :bathroom: Ova je bolje zamisljena ali ima dvi greske (lako otklonjive) zbog kojih itekako upada u oscilacije a njihova poslidica je izgaranje tranzistora. "Stabilizacija" struje mirovanja je i ovdi rjesena na los nacin (termistor) tako da bi i to tribalo prepravit

Link to comment
Podeli na ovim sajtovima

...pretvorio sam se u uvo, tačnije u oko..

Nima emiterskog otpornika na drugom tranzistoru; kondenzator u paraleli sa feedback otpornikom je prevelikDetaljnije informacije necu davat jer su AD161 / 162 preslabi za postizavanje 10W snage i vrlo rado rikavaju pri tolikom forsiranju pa ne zelim da me bilo ki proziva da mu je nec ca je storil po mojim informaijama krepalo.
Link to comment
Podeli na ovim sajtovima

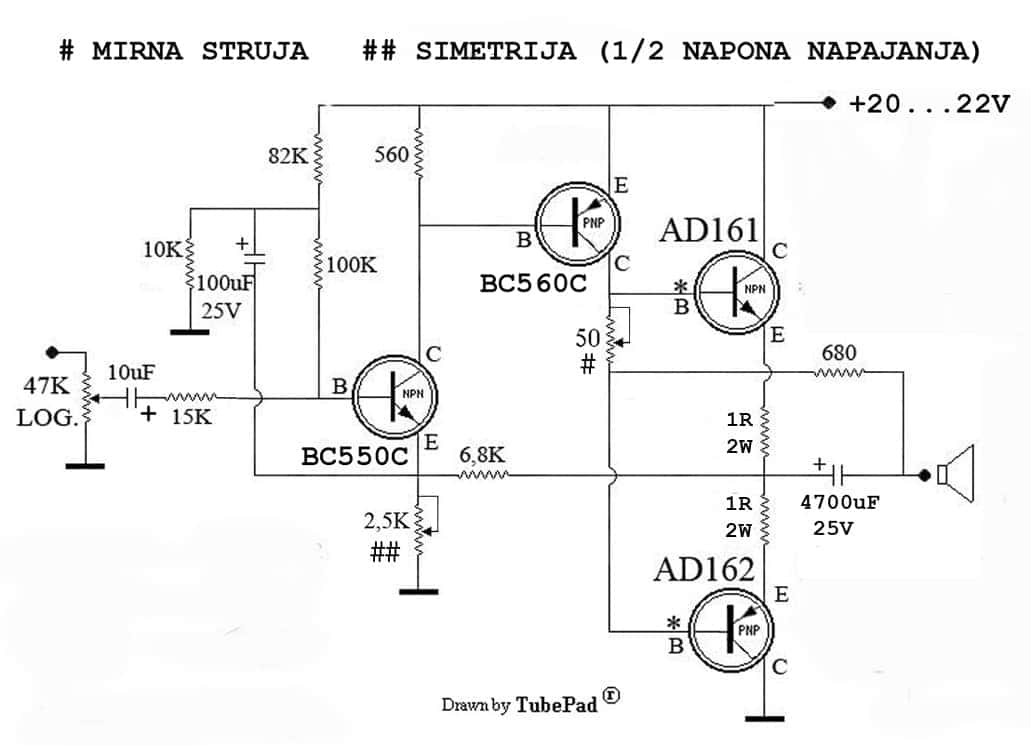

:hi: ево и ја да се укључим са једном шемом.и ова шема је терала бели дим у оригиналу, са АЦ187 и АЦ188, алиБЦ550 и БЦ560 су измислили транзистор за АЦ. :rules: леп звук, снага око 5 вати, сасвим довољно на ефикасним звучницима. :cheers::drinks:


Link to comment
Podeli na ovim sajtovima

..jer su AD161 / 162 preslabi za postizavanje 10W snage...

..na 1 Ohm? Šta bi se još moglo/trebalo promeniti za rad na malom otporu? Daleko je od realizacije ali ako bi se pravilo imalo bi bar dva para tranzistora po kanalu...
