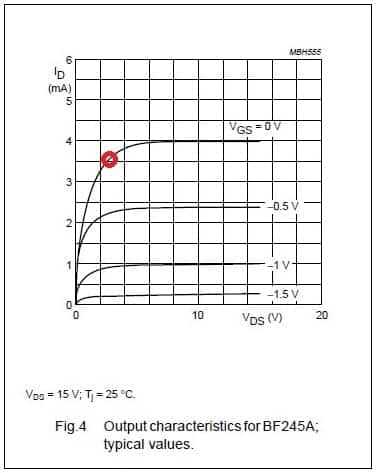

he, he, jedino se mislim hoce li CCS Fet u prvoj shemi regulatora imati dovoljno napona Vds da radi u miru

Ali, ako on nece, Otpornik ima da 'oce

[sp300b]

Ali, ako on nece, Otpornik ima da 'oce

Moci ce, moci ce...auuu, al se ispricah sam sa sobom

[Ја sam sam]

Moci ce, moci ce...auuu, al se ispricah sam sa sobom

Mа само ти причај колега, ал немој да вичеш!  , отиш'о Зен да спава.

[sp300b]

Mа само ти причај колега, ал немој да вичеш! , отиш'о Зен да спава.

Deda, ometas diskusiju

[sp300b]

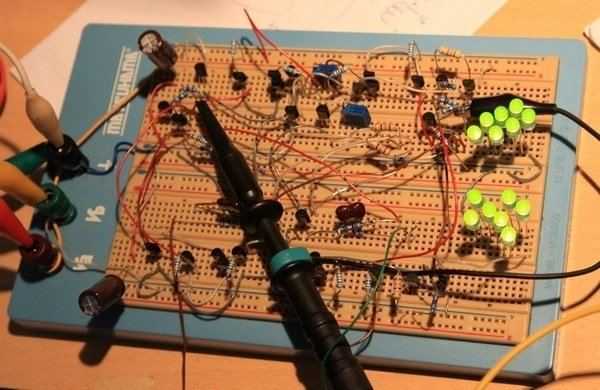

Zen Mod - UGS Preamp za Slobu - TEST No.3

Dakle, i poslednja klapa je pala. Zen je bio pod izuzetnim pritiskom da pripremi nesto sto ce imati stabilan ofset na izlazu, a da bude UGS tip pretpojacala.

Ofset stabilan i apsolutni i relativni - uspeo sam bez uparivanja Jfeta ili BJT da dobijem stabilan ofset u rangu od plus - minus 30mV mereno istovremeno na diferencijalnom izlazu sa izlaza prema masi.

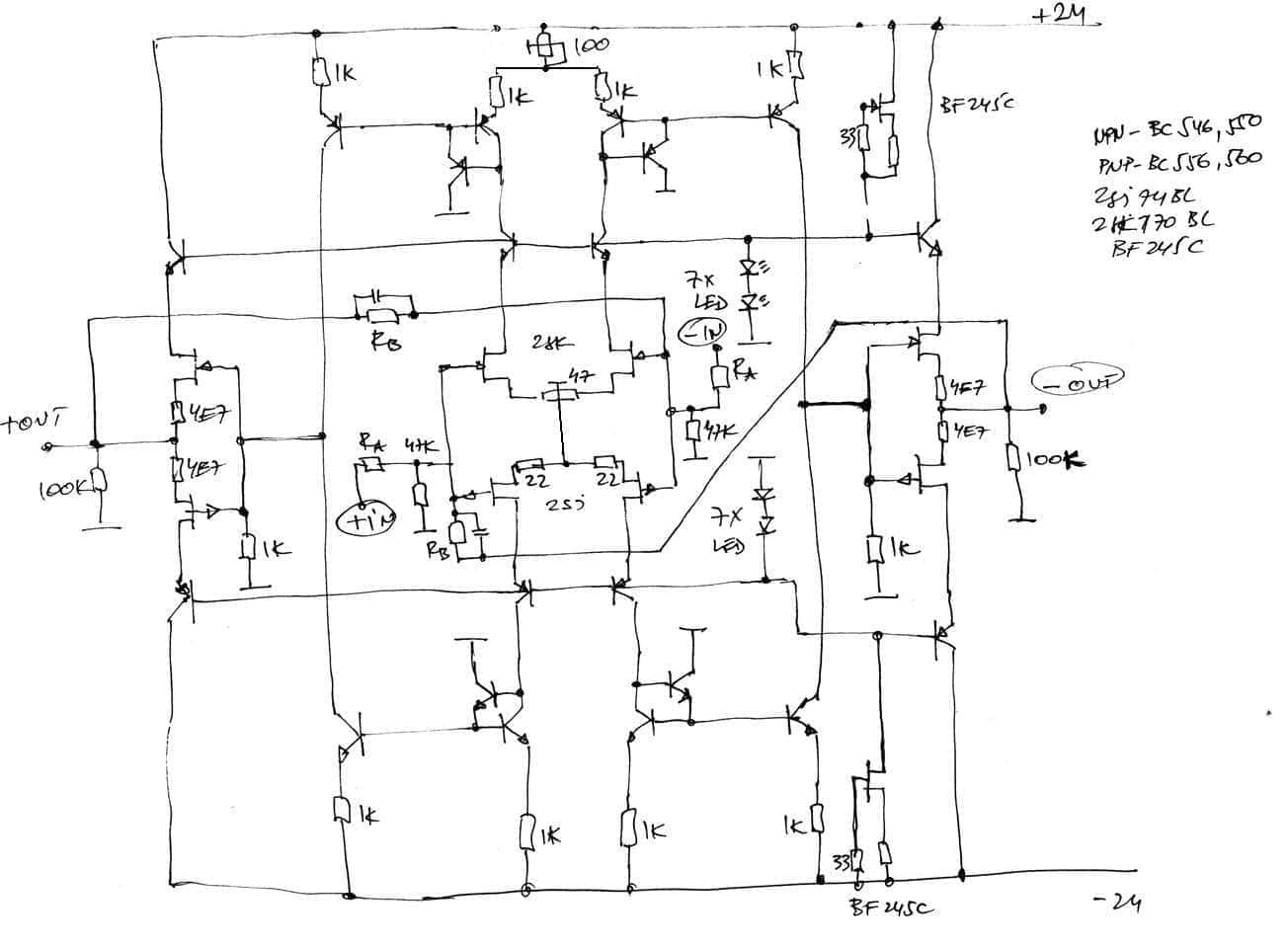

Prilazem schemu.

Mogu reci da sam ovo napravio na test plocici i da sam izvrsio merenja juce i danas.

Sklop se ponasa izuzetno dobro.

Pravokutnik prenosi bez slabljenja amplitude i do preko 500 KHz.

sipi i zen mi napravise problem - tkzv. "prokletstvo izbora".

- Najverovatnije cu u skorije vreme pripremiti PCB plocice za oba tipa preampa i na kraju uzivati u jednom od njih (ili mozda u oba )

Momci,

[Zen Mod]

cekaj ......... sad ce Juma ..... da kaze kako ovo ....... pa ono ............ pa ce onda Borko da broji ledovke ........ pa ce onda Impuls da kaze da to ne moze da radi ....... pa ce ZZZ da kjaze kako bi tu bolje legao Diamond buffer ....

zivi vi meni bili

izvinjavam ostalima sto ih ne pomenuh ( sem Dede koji ce Zakantati svaki cas )

[Zen Mod]

Slobo - samo da se zna - kad bude zadnja puristicka varijanta - ona zahteva gate i base stopere

to znacajno povecava broj elemenata

[sp300b]

Slike,,,da ne bude ovo, ono...

[sp300b]

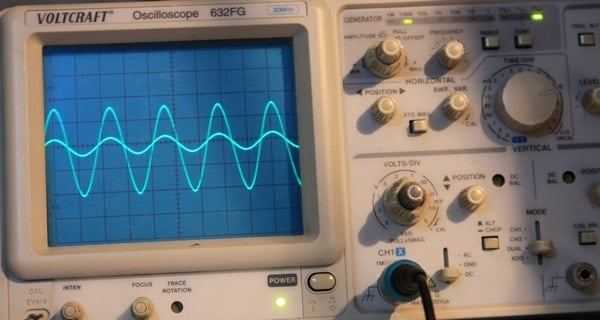

1MHZ....

[sp300b]

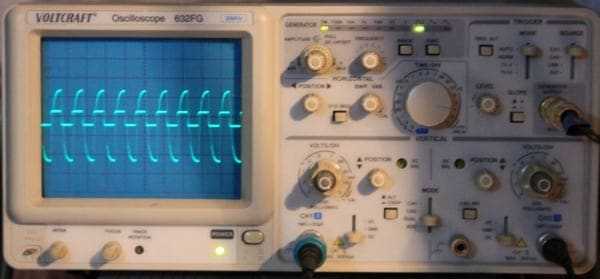

100 KHz

[sp300b]

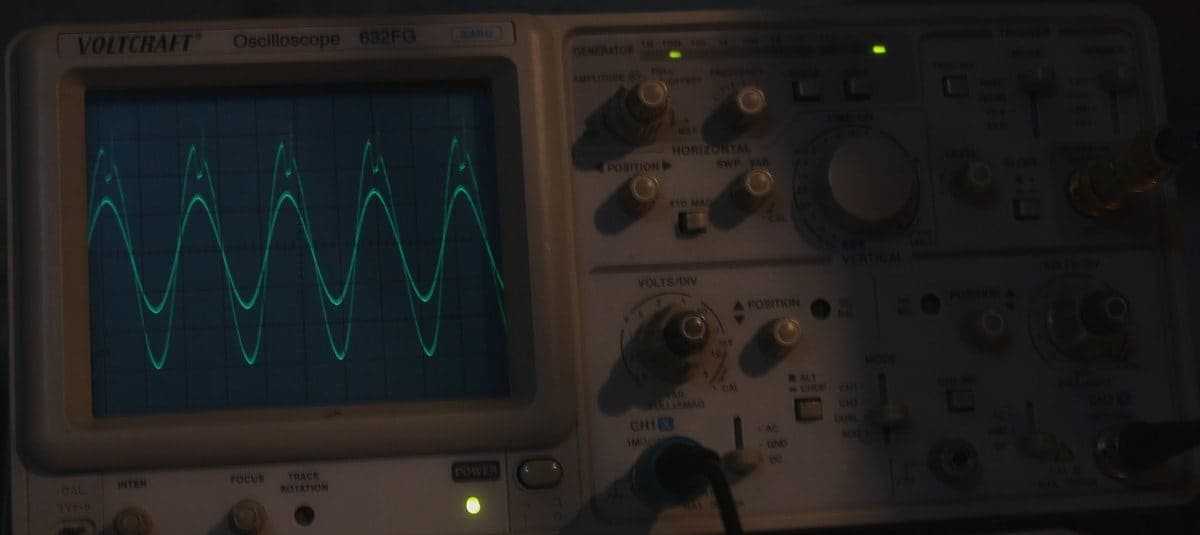

i...Clipping Test ....Manji signal - Ulazni - 2V po podeljkuVeci Signal - IZlazni - 5V po podeljku - pocetak Clippinga...

[Zen Mod]

malo li je ..........

em je na +/-22V , em je na hektaru napravljen , em svaki jfet drugi vetar uzbunjuje, em su neselektirani delovi

[sp300b]

malo li je ..........

em je na +/-22V , em je na hektaru napravljen , em svaki jfet drugi vetar uzbunjuje, em su neselektirani delovi

Gde malo...Moja namera je da 0,14 V RMS podignem jedno 5-8 puta. Struja kroz centralne Jfet-ove u rangu 5-7mA, kroz izlazne (buffer Jfet) 10mA...malo li je....

[Zen Mod]

a da sttavimo mi tu i izlazne odma , pa ti ne treba ni PSM LS ni Babel ....... oma na zvucnike ?

[sp300b]

a da sttavimo mi tu i izlazne odma , pa ti ne treba ni PSM LS ni Babel ....... oma na zvucnike ?

ma balansiran kabli i pravo u

[sp300b]

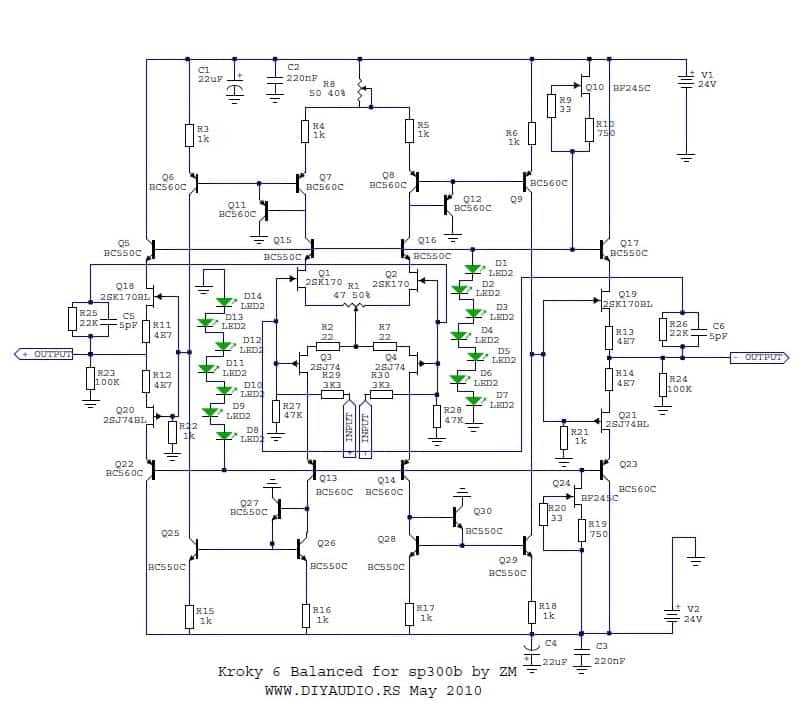

Schematic...ne naškrabano

kroki_6.pdf

[sp300b]

Schematic...ne naškrabano

JPG

[Zen Mod]

imzenjr ....... ma dobar sa math

neka vrsta thermal conductive sponge bi resila problem termalnog mosta izmedju tranzistora

recimo pcb za gain stage je 50x100

isece se komad Al lima iste velikoce

zalepi se na isti - komad sundjerboba iste velikoce

fixira se odozgo na popunjen pcb , te kontaktom sa svim malim T092 radi sto treba da radi

kvaka22 , zadatak za Vrele Usne -gde naci isto .........

[sp300b]

imzenjr ....... ma dobar sa math

neka vrsta thermal conductive sponge bi resila problem termalnog mosta izmedju tranzistora

recimo pcb za gain stage je 50x100

isece se komad Al lima iste velikoce

zalepi se na isti - komad sundjerboba iste velikoce

fixira se odozgo na popunjen pcb , te kontaktom sa svim malim T092 radi sto treba da radi

kvaka22 , zadatak za Vrele Usne -gde naci isto .........

Kvaka 33, ima tu i 2 pota

[Zen Mod]

pa izbusis Jupice za surafcice

[Daudio]

Slike,,,da ne bude ovo, ono...

Ово ништа не ваља! ....ни ледовке нису симетричне,а да не говоримо о неком балансираном улазу-излазу

[Zen Mod]

Slobo - ja cu ti kupiti 100 zelenih ledovki od 3mm ....... samo da na pcb stavis njih , a ne te reflektorke

kako smo krenuli - trebace nam 100 kom po uredjaju
