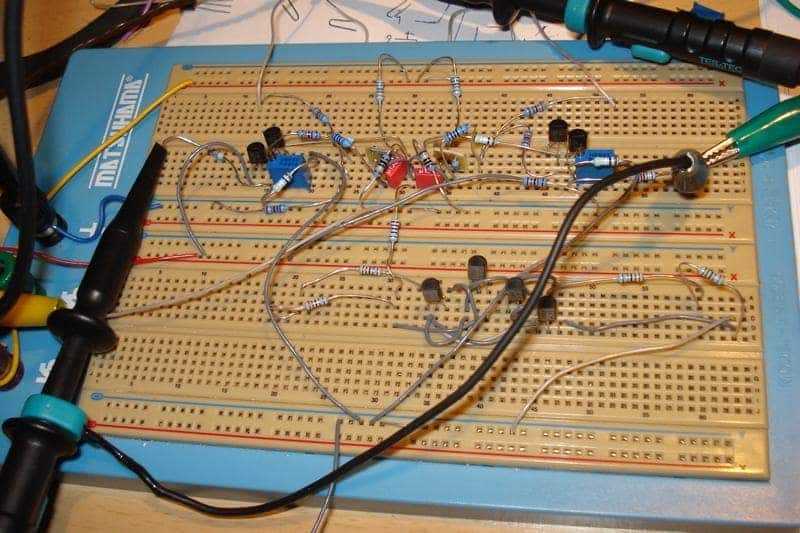

sp300b Napisano Maj 14, 2010 Share #133 Napisano Maj 14, 2010 Test plocica sa povezanim elementima Link to comment Podeli na ovim sajtovima More sharing options...
sp300b Napisano Maj 14, 2010 Share #134 Napisano Maj 14, 2010 Glavni baja BF862 Link to comment Podeli na ovim sajtovima More sharing options...

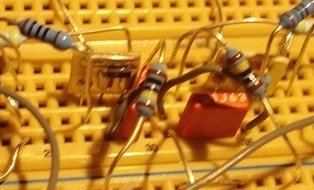

sp300b Napisano Maj 14, 2010 Share #135 Napisano Maj 14, 2010 Da se razumemo sta je sta Link to comment Podeli na ovim sajtovima More sharing options...

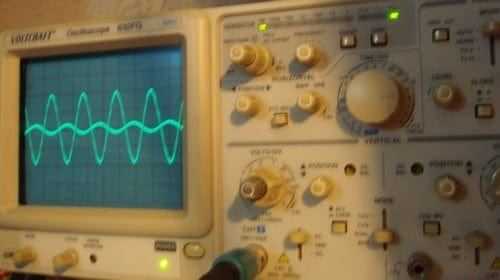

sp300b Napisano Maj 14, 2010 Share #136 Napisano Maj 14, 2010 I sta kazu merenja Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Maj 14, 2010 Autor Share #137 Napisano Maj 14, 2010 R10 i R14 moras da dignes 10x , da ne bi uticali na odziv trafoa ; smo pricali da ti je izlazna sa njih 6K8 - koliko je ono opterecenje primara trenutno imas ravan odziv 20-20 sa ulaznim parametrima za buffer stage - 1M II 1nF naravno - 10 puta moras da dignes i feedback otpore sa izlaza na gateove Link to comment Podeli na ovim sajtovima More sharing options...

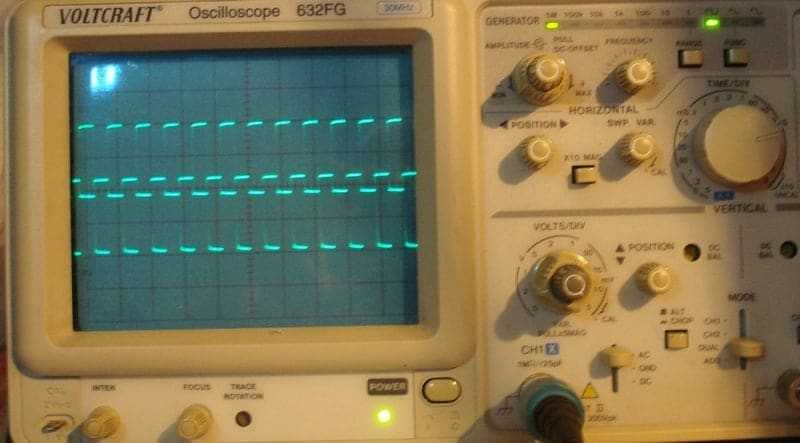

sp300b Napisano Maj 14, 2010 Share #138 Napisano Maj 14, 2010 Pravokutnik na prilicno visokoj frekvenciji Link to comment Podeli na ovim sajtovima More sharing options...
sp300b Napisano Maj 14, 2010 Share #139 Napisano Maj 14, 2010 Dakle 1) Ofset stabilan - ne mrda i apsolutni i relativni 2) Schema tacna 3) Merenja ste videli 4) Zakljucak: nista ovo ne valja Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Maj 14, 2010 Autor Share #140 Napisano Maj 14, 2010 ........... 2) Schema tacna ..... sto se meni ne desava nikad .... iz prve ....... Link to comment Podeli na ovim sajtovima More sharing options...
sp300b Napisano Maj 14, 2010 Share #141 Napisano Maj 14, 2010 Mereno balansirano sa signalnim generatorom koji ima izlaznu otpornost od 50 Ohma. Mogu da pokusam da povezem paralelno tome 6k8 da simuliram trafo pa da vidim da li ce biti promene. Ovaj test je izuzetno uspesan. Amplitudna karakteristika apsulutno ravna sve do stotine Khz...Bravo sipi !!! Zen, za test 2 nedostaju vrednosti elemenata, a za test 3 i schema .... Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Maj 14, 2010 Autor Share #142 Napisano Maj 14, 2010 Mereno balansirano sa signalnim generatorom koji ima izlaznu otp0rnost od 50 Ohma. Mogu da pokusam da povezem paralelno tome 6k8 da simuliram trafo pa da vidim da li ce biti promene. .............. ne pije to vode - kad razmisljas o trafou ;izvor - primar - sekundar - opterecenje ....... to je poseban animal , koji se ne da simulirati ni na papiru,compu ni analognim sklopovima sto ce reci - samo in situ ; kad imas stiff izlaznu impedansu izvora , onda mozes da razmisljas u relacijama trasa u naponslom , strujnom i impedansom smislu , ali ovde imas DAC koji iskreno predstavlja nepoznanicu u smislu izlazne impedanse gledano u domenu frekvencije ...... Ovaj test je izuzetno uspesan. ...... meni samo drago sto si ti ponovo poceo da zalazis u podrum ........ ali - tu se vec ponavljam ....... Zen, za test 2 nedostaju vrednosti elemenata, a za test 3 i schema ....public/style_emoticons/default/to_become_senile.gif public/style_emoticons/default/sarcastic_hand.gif daklem - semicu postovanu stranu ranije vrednosti dobijas nocas ( ako se ne onesvestim ) a - bese full monty UGS stage ? to dobijas sutra vece OK ? edit : mnogo volem taj CCS sa 4 bjt-a ; neko vreme sam lupao glavu kako ga napraviti da bude podesiv lako ........ al' mi nesto ne pada na pamet .... il' mi je upravo palo ....... al to cemo kasnije Link to comment Podeli na ovim sajtovima More sharing options...

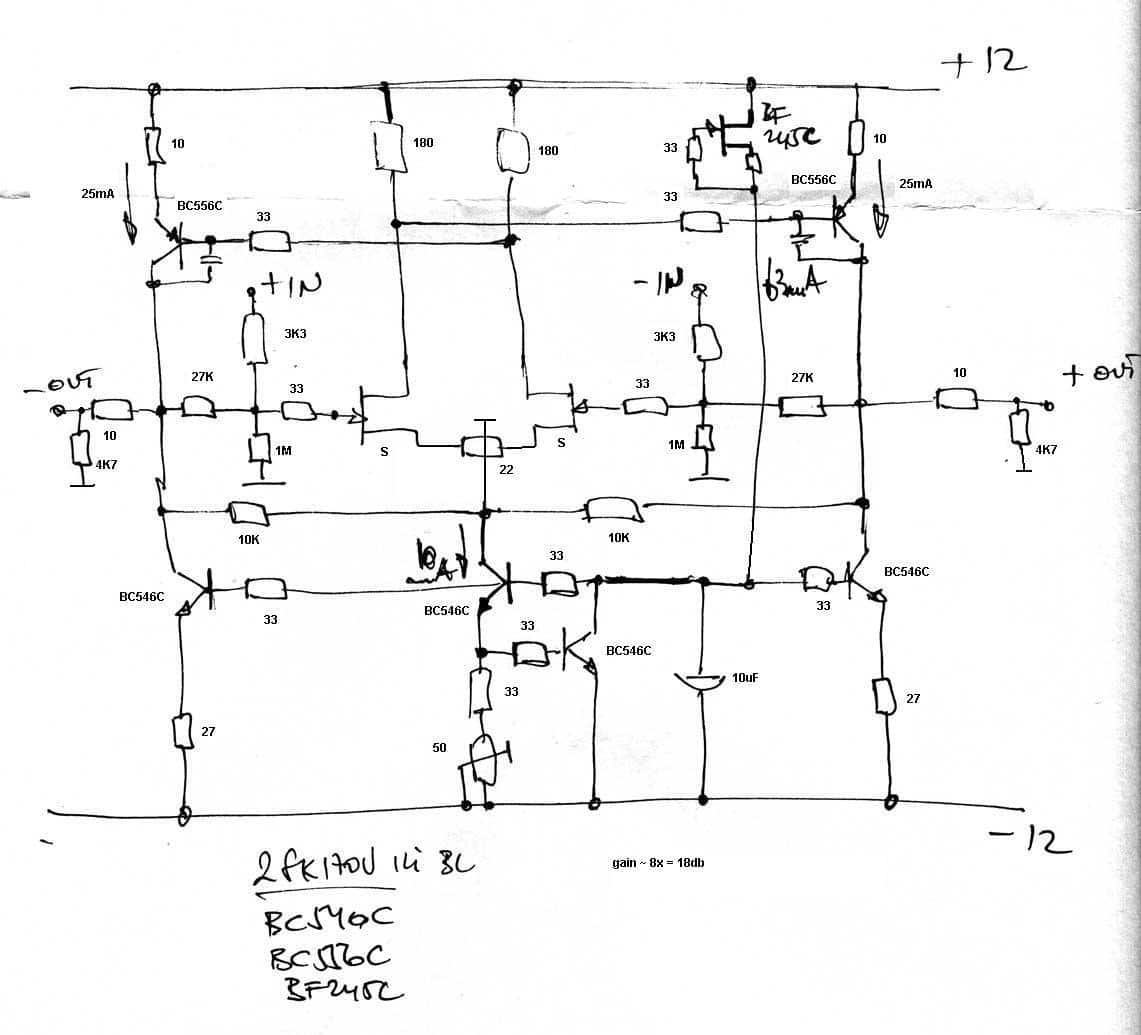

sp300b Napisano Maj 14, 2010 Share #143 Napisano Maj 14, 2010 Sve Ok, naravno... Dodatak na sipijevu schemu: CCS LTP-a, daje 20mA za buffere Q5/Q6 i Q7/Q8 treba izabrati JFETove (prethodnim merenjem Idss) tako da donji JFETovi (Q6 i Q8, u cijim sorsovima su trimeri za setovanje DC offseta) imaju za par mA visi Idss od od gornjih sors-folovera (Q5,Q7). - nisam nacrtao decoupling kondove da ne pravim guzvu na semi ali tu i ne treba nista specijalno, recimo 22uF+par stotina nF bice OK - Interni sprezni kondenzatori C1 i C2 su neophodni ali posto su jako male vrednosti (100nF) mozes jeftino da dodjes i do najboljih. Ne trebaju ti veci jer bufferi koji su ukljuceni u SuSy petlju, imaju Zin=1MOhm. - pojacanje je 10-ak puta po grani tako da ces na izlazu imati malo vise od 3V (diferencijalno). Link to comment Podeli na ovim sajtovima More sharing options...

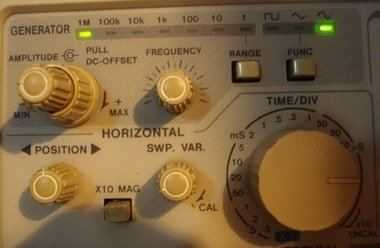

sp300b Napisano Maj 14, 2010 Share #144 Napisano Maj 14, 2010 Sad sam izracunao tacnu freqvenciju pravokutnika - obzirom da je polozaj Time Base-a bio postavljen na 5 u sec, i obzirom da perioda signala iznosi priblizno 1 kockicu, dobijamo da se tu radi o 200 KHz. Dakle od 20Hz - 200 KHz Amplitudna transfer karakteristika sklopocije 0 db odstupanje... Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Maj 14, 2010 Autor Share #145 Napisano Maj 14, 2010 Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Maj 14, 2010 Share #146 Napisano Maj 14, 2010 Slobo, ja sam ulazne otpore i izabrao prema zadatom opterecenju za trafo od 6k8 (balansno). Skloni one buffere sa BS170 iz CD-a i zakaci izvode sekundara trafojcica na + i - ulaze ovog gain stage-a i pusti da svira. Sa trafoa sklonis prvobitno postavljeni 6k8 otpor jer balansna Zin gain stage-a iznosi bas toliko. Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Maj 14, 2010 Autor Share #147 Napisano Maj 14, 2010 Slobo, ja sam ulazne otpore i izabrao prema zadatom opterecenju za trafo od 6k8 (balansno). Skloni one buffere sa BS170 iz CD-a i zakaci izvode sekundara trafojcica na + i - ulaze ovog gain stage-a i pusti da svira. Sa trafoa sklonis prvobitno postavljeni 6k8 otpor jer balansna Zin gain stage-a iznosi bas toliko.:connie_nutzo:isto vazi i za ovo nacrtanije dakle - 3K3 feedback 27K Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Maj 14, 2010 Autor Share #148 Napisano Maj 14, 2010 sema u postu #145 editovana - u skladu sa zadnjim pisanijama o ulaznoj impedansi Link to comment Podeli na ovim sajtovima More sharing options...
sp300b Napisano Maj 15, 2010 Share #149 Napisano Maj 15, 2010 sipi , Zene Slobo p.s. Pojma mi vi nemate 3K3 i 3K3 = 6K6, a ne 6K8 Link to comment Podeli na ovim sajtovima More sharing options...
sp300b Napisano Maj 15, 2010 Share #150 Napisano Maj 15, 2010 Zen, moze LTP sa 2 x BF862 za Test 2 - nema ljutis ? Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Maj 15, 2010 Autor Share #151 Napisano Maj 15, 2010 ne znam sta mika radi - nestao mi post verovatno ce se vrati cim on zavrsi sa nekim odkesiranjem i ciscenjem sta vec 2sk170BL,V ....... BF862 ........... J309 , J310 uzmi sta ti srce voli - samo nemoj BF245 Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Maj 15, 2010 Autor Share #152 Napisano Maj 15, 2010 sipi , Zene Slobo p.s. Pojma mi vi nemate 3K3 i 3K3 = 6K6, a ne 6K8 ako iz zadnje seme izbacis sve otpore od 33 oma , onda i nema puno delova Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Maj 15, 2010 Share #153 Napisano Maj 15, 2010 ...p.s. Pojma mi vi nemate 3K3 i 3K3 = 6K6, a ne 6K8 ...Hehe - e pa nije ! Zin u ovakvoj petlji povratne sprege ne cini samo ulazni otpor - pusti signal od recimo 1V /1kHz na ulaz (1V radi lakseg merenja i racunanja) i izmeri struju kroz ulazni otpor i videces da tece nesto manja struja nego sto bi bila da je Zin=3k3 po grani (u stvari na 3k3 se nadovezuje dinamicka kombinacija impedansi elemenata povratne sprege pa je Zin oko 3k5 po grani = 7k ukupno/balansno) Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Maj 15, 2010 Autor Share #154 Napisano Maj 15, 2010 to je opet 200 oma previse !znas kako smo precizno odredili opterecenje sekundara - THD , PLL , FM , MPX , LAV ...... sve moguce metode Link to comment Podeli na ovim sajtovima More sharing options...
