3a Allegretto N50 restaurastur by krca44, pa jos ponesto


krca44

Preporučeni Komentari

pre 4 časa, NIXIE reče

Stavi ga na bočnu stranu pa polako tankim šrafcigerom odvajaj korpu od kutije i pridržavaj bas slobodnom rukom.

Cekaj kako da ga pridrzavam rukom kad je sve vesanje, membrana i dust kapa, ono sto vidis na slici nista nije korpa sem uskog dela koji je upusten vertikalno.... ajde videcu kasnije kad opet ode pacijent na sto, trenutno je uspravan... :hihihihi:

Nego kazuj molim te kakva im je to zaje...ncija - komora iza midbasa je izgleda puna vestacke retke vune dugog vlakna, kao retka zuta vata i pregradjena do 4/5 dubine, ostatak ispunjen tom "vunom" - pa sledi prazna komora sa hornama i Bas reflex otvorom.... mislim jel to neki variovent ? aperiodic ?

Da li ta vuna treba da popunjava tu zadnju petinu tj. otvor izmedju komora ( verujem da je sve iza midbasa popunjeno i da je tu i skretnica )... i da li druga komora sa BR otvorom treba da bude prazna ?

One horne su neke razglasne, za zeleznicke stanice, nista ne pise na njima iako je to navodno Foster ( Fostex allnico ).



P.S. Imam ideju za buffer, posaljem ti info pa da vidimo moze li nesto da se uradi...

Link to comment
Podeli na ovim sajtovima

Pre sat vremena, krca44 reče

Cekaj kako da ga pridrzavam rukom kad je sve vesanje, membrana i dust kapa, ono sto vidis na slici nista nije korpa sem uskog dela koji je upusten vertikalno.... ajde videcu kasnije kad opet ode pacijent na sto, trenutno je uspravan... :hihihihi:

Nego kazuj molim te kakva im je to zaje...ncija - komora iza midbasa je izgleda puna vestacke retke vune dugog vlakna, kao retka zuta vata i pregradjena do 4/5 dubine, ostatak ispunjen tom "vunom" - pa sledi prazna komora sa hornama i Bas reflex otvorom.... mislim jel to neki variovent ? aperiodic ?

Da li ta vuna treba da popunjava tu zadnju petinu tj. otvor izmedju komora ( verujem da je sve iza midbasa popunjeno i da je tu i skretnica )... i da li druga komora sa BR otvorom treba da bude prazna ?

One horne su neke razglasne, za zeleznicke stanice, nista ne pise na njima iako je to navodno Foster ( Fostex allnico ).



P.S. Imam ideju za buffer, posaljem ti info pa da vidimo moze li nesto da se uradi...

Pridržavaš korpu sa dva prsta po obodu da na klizne. :buehehe:

Da to nije mineralna vuna, budi oprezan. Ja mislim da nabaviš Koflin pa da ga puniš lagano, može se uzeti više pa da podelimo i meni će nešto toga trebati. Te šupljine bih ja isto blago ispunio.

Za buffer sam ti dao predlog, a može i običan cathode follower, nego ja mislim bolji je onaj Aikido CF2 jer nema ulazni kondenzator i elektroliti (sem jednog) su za manje napone a takođe i izlazni kond može biti od 250VDC. Trebalo bi malo da pogledam gde bi došla radna tačka. Za početak napajanje odradiš CRC kao što je na šemi. Može se to malo i komplikovati CRCRC ili CRC pa jednostavan stabilizator (zenerke i MJE340).



Link to comment
Podeli na ovim sajtovima

pre 45 minuta, NIXIE reče

Za buffer sam ti dao predlog, a može i običan cathode follower, nego ja mislim bolji je onaj Aikido CF2 jer nema ulazni kondenzator i elektroliti (sem jednog) su za manje napone a takođe i izlazni kond može biti od 250VDC. Trebalo bi malo da pogledam gde bi došla radna tačka. Za početak napajanje odradiš CRC kao što je na šemi. Može se to malo i komplikovati CRCRC ili CRC pa jednostavan stabilizator (zenerke i MJE340).

OK - vidi sta je meni palo na pamet - posto imam 12V grejanje da iskorisitim postojece treba vezati bar dva balona ( 4 triodna sistema ) - dve triode paralelne po kanalu.

HV ima 120VAC = grec+CRCR = 182 VDC za svaki kanal.

To je ono sto vec postoji ali moze i drugacije uz potrebne prepravke itd.

Ovo je samo ideja ....

Pogledacu Aikido CF2.



Koflin... javim ti kad otvorim ove kutije.



Izmenjeno od krca44
Link to comment
Podeli na ovim sajtovima

pre 38 minuta, krca44 reče

HV ima 120VAC = grec+CRCR = 182 VDC za svaki kanal.

Kako toliko? Mora biti manje (120 -1.3) x1,41=167 pre obaranja sa CRC.  Ja bih napravio 2x100VDC sa CRCRC (vezao sekundare da imaju CT i 2x120VAC) za ACF2 i gađao struju od 6mA po lampi da bude radna tačka koliko toliko u lineranoj zoni. Trebaju ti dve lampe za to, katodni otpornici su 330oma 1/4W za 6mA pri anodnom naponu 100V (+-100).  Da bi od 2x167 dobio 2x100VDC CRCRC se pravi sa otpornicima 2k7 - 2W, ukupno 4kom. Time se pravi pad napona 2x33V pri struji 12mA. Mislim da bude jedno napajanje za oba kanala. Kondenzatore, to stavljaj šta imaš 33-100uF, onaj poslednji nek bude 450V ostali 250V.  Napiši šta imaš od elektrolita da iskombinujem. Paraleisanje lampi nije baš dobra ideja. Nije problem to tvoje preraditi na toj štampi u ACF2. Skiciraću ti sve, treba i napon grejanja staviti na -50VDC za tu šemu.

Link to comment
Podeli na ovim sajtovima

pre 29 minuta, NIXIE reče

Kako toliko?

Toliko izmero multimetar, sad bas gledam notnu svesku, kaze 182,5 VDC.

Brza racunica kaze da treba manje - izmericu opet... mada kad dc ode na phono pcb i prvi otpor - na izlazu 330R imam 179 VDC na oba kanala.... malo jaci trafo, ne znam, postoji jos jedan sekundar, 21 VAC koji se ne koristi, ja sam trazio bas tako da budu sekundari 120VAC s tim da u prvo vreme ne koristim taj treci sekundar od 21VAC - dakle da u toj situaciji prva dva sek. ne prebacuju 120VAC.... e sad nisam merio sam trafo.   On je 80VAC - malo jaci zbog manje indukcije  ( + 12,6V-2A cetvrti sekundar ).

80VA

1. 120V-100mA

2. 120V-100mA

3. 21V - 250mA

4. 12,6V - 2A



PS> kondova ima 330uF/400V, 150uF/400V,  220uF/250V, 100uF/250V, 68-47-22uF/250V....:D

Izmenjeno od krca44
Link to comment
Podeli na ovim sajtovima

To je trafo bez opterećenja, kad ga opteretiš pašće napon. Onda da uzmemo otpornike 3K 2W da ne bude više od 2x100VDC. Sve ću ti skicirati, pa ako baš ne bude tačno nije mnogo bitno. 21VAC ne vidim primenu, samo ova tri ostala. 120V vežeš i napraviš CT, proveriš da li između dva kraja ima 240AC, a CT svaki kraj 120AC, onda je dobro vezano.

Koliko imaš komada kojih elektrolita? Taj jedan 330uF 400v nek bude poslednji. Treba još po dva ista imati.

Link to comment
Podeli na ovim sajtovima

pre 6 minuta, NIXIE reče

Krco otvori temu Krcine čarolije ili tako nešto da ne širimo ovde priču.

Nema veze, ovo je tema za zanimacije....  :buehehe:



Skiciraj ti a ja cu da izmerim sa upaljenim phono preampom - mislim da sam tako merio i prvi put... ali ipak da proverim.

Taj treci namotaj je za Sipijev mu follower.... ako se slozi nekad kombinacija phono + line sa 6dB gain-a.... ili samo za taj line.

Link to comment
Podeli na ovim sajtovima

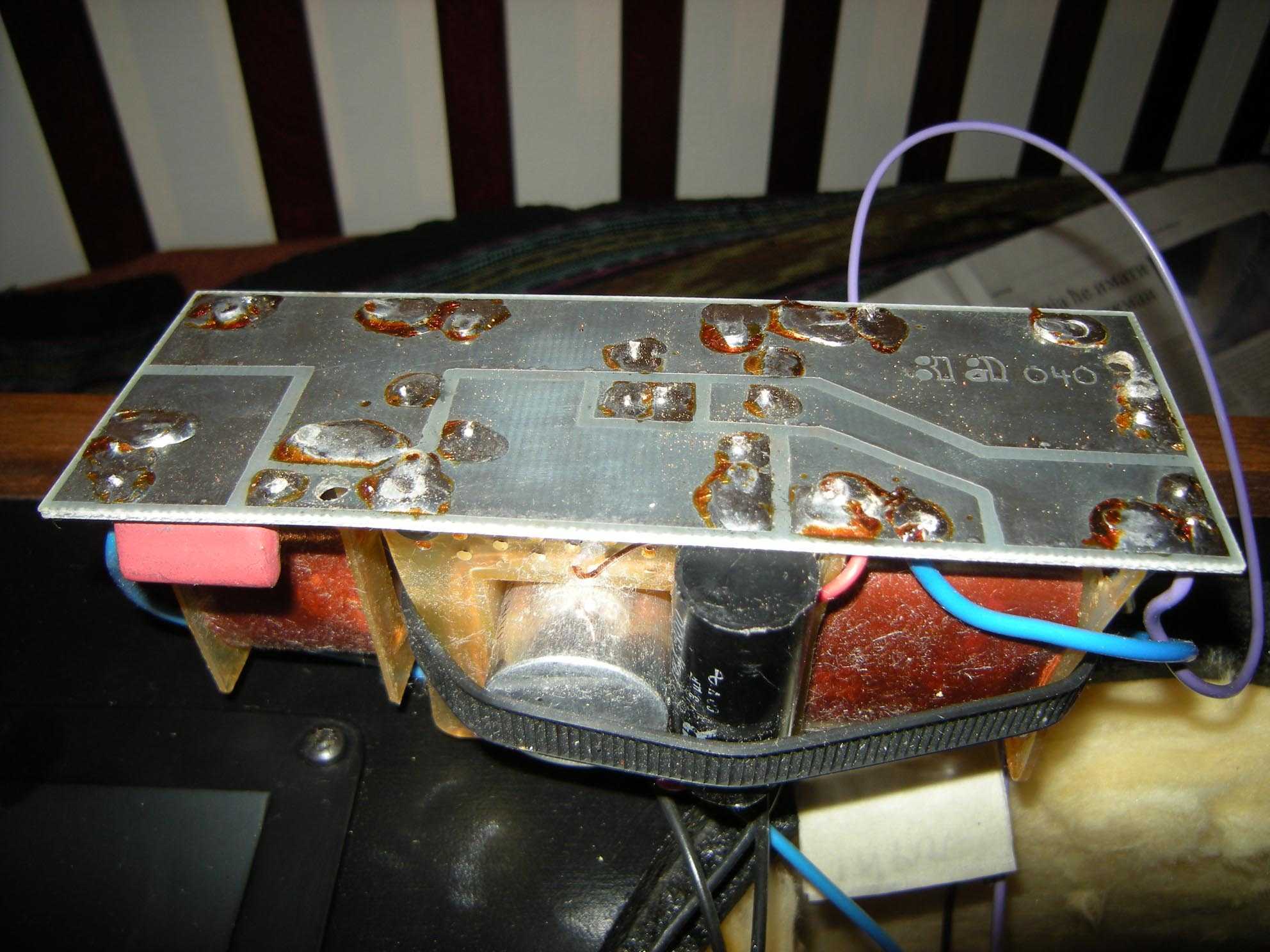

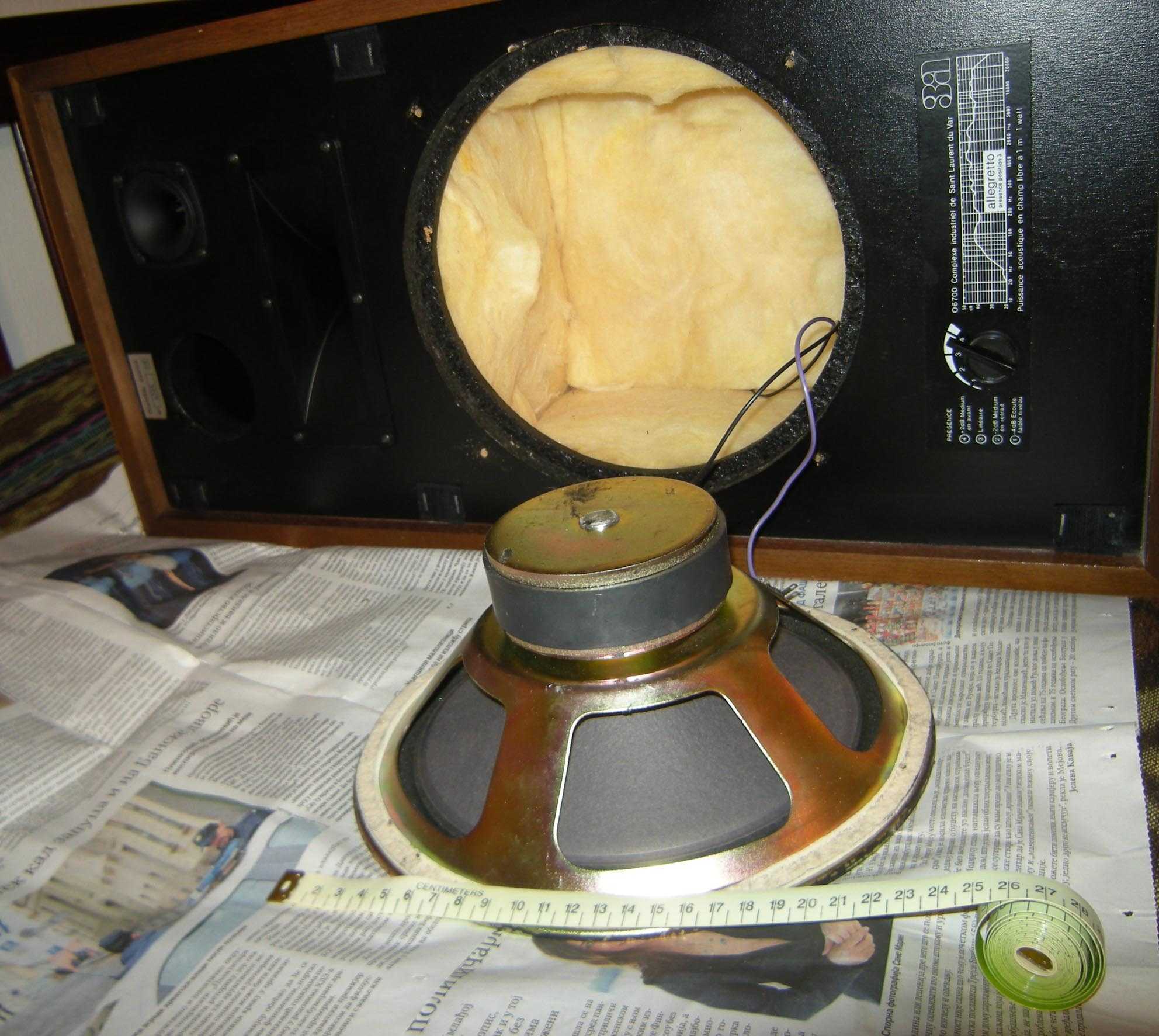

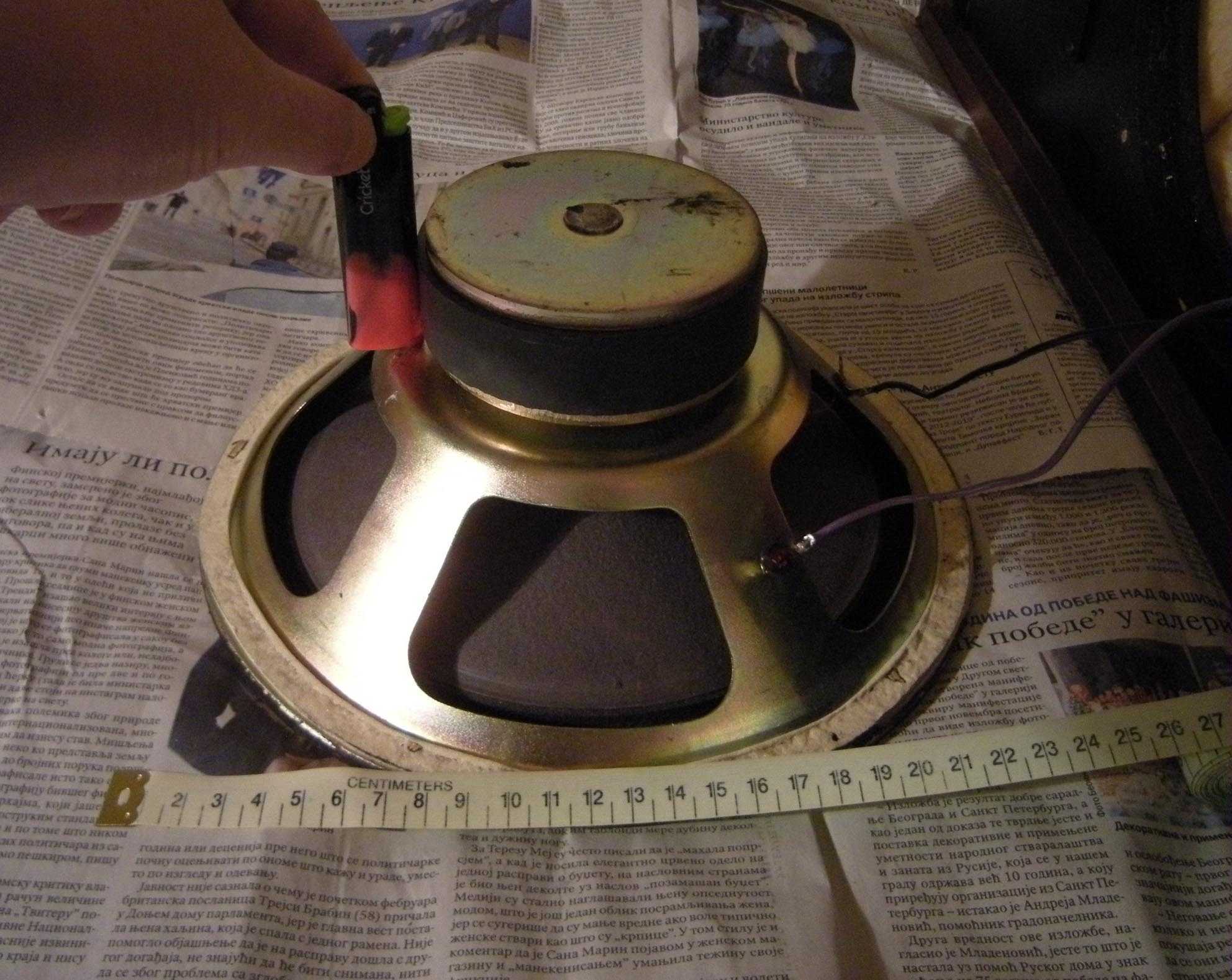

Pacijent je ostao ziv - midbas izvadjen... par slika drajvera, ispune i skretnice i atenuatora za visokotonac... mislio sam da sam fotkao vise slika skretnice ali zasad ovoliko - kasnije moram da vidim kuda vode jos dve crne zice - negde na horne, samo nisam hteo da secem dok ne vidim tacno gde koja ide.

Skretnica ima 4 konda, sta su tacno jos ne znam, jedan crveni ( film ? ) je pod rukom suv potpuno, na atenuatoru su starudija karbonska - to mora hitno da se zameni.... zice ma prosto mi zao da stavljam Dunavkove ( taj diametar ), stavicu neke licne, ostalo kad vidim vrednosti, crni aksijalac je 3uF ali voltazu nisam video.



DSCN3646 copy.jpg

DSCN3648 copy.jpg

DSCN3653 copy.jpg

DSCN3654 copy.jpg

Link to comment
Podeli na ovim sajtovima

pre 8 časa, NIXIE reče

Allen Bradley?

Stvarno ne znam - jedna zanimljivost - taj attenuator sto spreda pise da kontrolise srednju hornu - a mislili, na uvo, da kontroliste visokotonac... e taj je stvarno vezan za srednju hornu, ono sto smo culi je pojacavanje-slabljenje u regionu 9-10KHz najverovatnije.

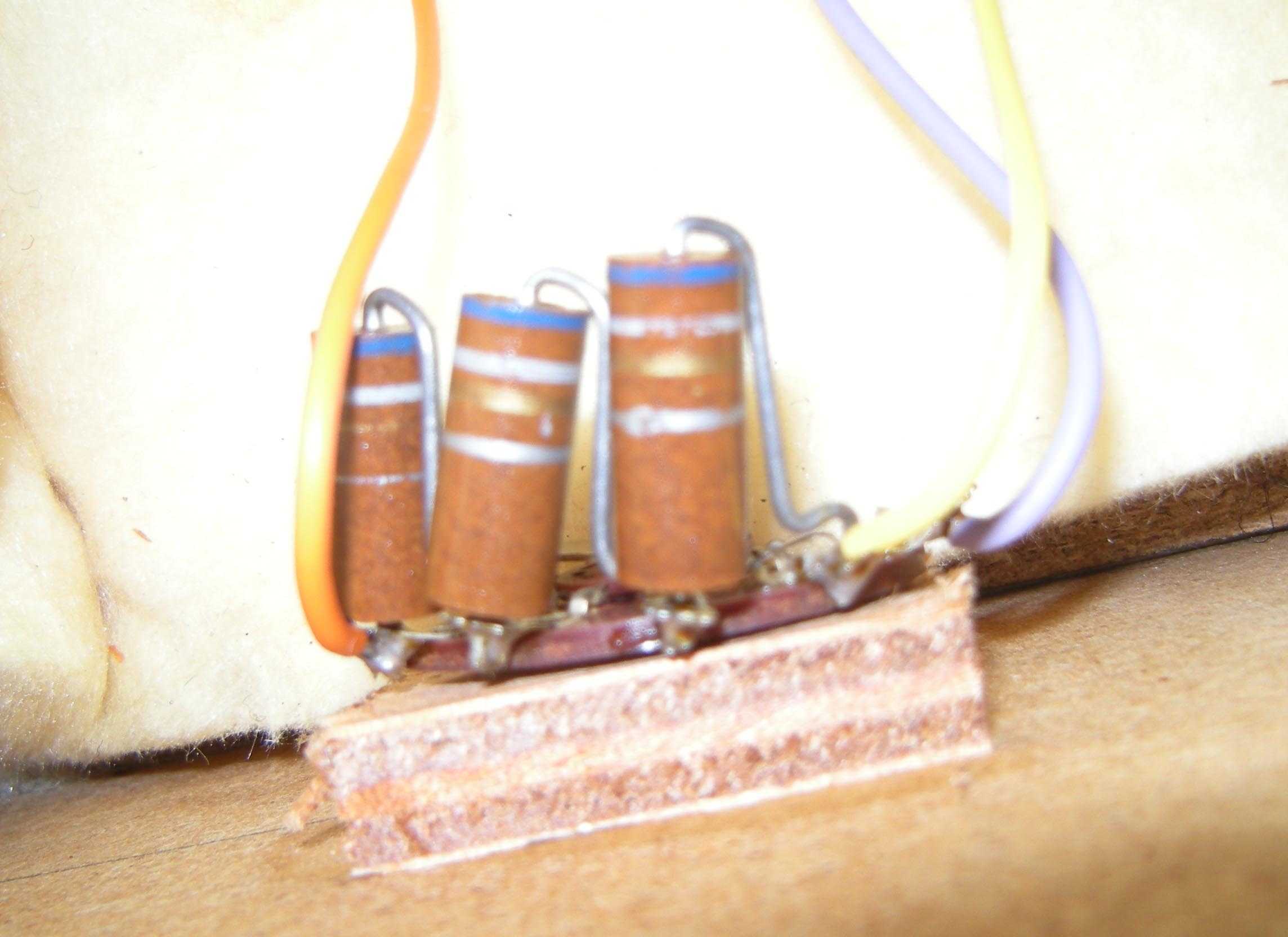

Karbonci su 20mm duzine i 7-10mm sirine... sta je to, 5W ?   Ako se odlucim da menjam - izgledaju lose, tek cu videti kao mere, mislim da rade ali cini mi se da ce se taj obrtni selektor sa tri polozaja jako tesko skinuti.

Visokotonac - onaj cudan odziv - cini mi da mogu biti tri stvari :

1 - suvi film kondovi u  obe kutije, al ne skroz suvi  2 - losa horna  3 - neispravni drajveri - ali oba na isti nacin... nadam se da je br. 1.

Nego video si slike - onu ispunu - treba li to bacati ili preraspodeliti malo drugacije ?  Iza 10" midbasa sve je nabijeno sa tom ispunom ukljucujuci i mali otvor prema drugoj komori...

Kond 3uF / 63V valjak sa radijalnim izvodima - da nije ovo mozda elko ?   Ceo je crn ali su izvodi obelezeni drugacijim bojama buzira/zice - na samom kondu pise PZA 300, ispod 3uF 63 VDC- ovo skoro izbrisano ali mislim da nije 630VDC - i neki znak nije beskonacno vec samo podseca na tu matish oznaku.

Ostalo cu videti od kondova kad razmontiram skretnicu i nacrtam.

Link to comment
Podeli na ovim sajtovima

Film kondenzatori ne mogu da se osuše, nema šta da se suši, oni su trajni, samo elektroliti imaju tu pojavu. Srednjotonsku hornu moraš prigušiti barem 3db možda i više a one otpornike i selektor izbaciti. Mislim nek ostane selektor fizički ali bez vezivanja. Visokotonce bi valjalo neko da otvori i pogleda stvarno imaju čudnu karakteristiku, ali tek kad zameniš kondenzatore ili da mi ih doneseš da ih izmerim bez skretnice. Možda su još i dobri.

Link to comment
Podeli na ovim sajtovima

pre 46 minuta, NIXIE reče

Film kondenzatori ne mogu da se osuše,

Kad vidis onaj crveni uzivo promenices misljenje....  :hihihihi:

Elem kondovi su SCR.

Crni je 3uF / 63V - valjak sa radijalnim izvodima, mislim da nije elko, zice su iste boje pogresio sam - ovaj je serijski.

Srebrni prvi - SCR - 8uF / 60 V  (?), ide na gnd.

Srebrni drugi -  - SCR - 8uF / 60 V

Ispod jednog kalema postoji neki otpornik, mislim da je mox, izgleda ok, ne moze mu se prici bez skidanja kalemova.



Mislio sam da mid hornu utisam za 2dB plafon - postoji brdo na 2 - 3 KHz ( horna pocinje na 2KHz i radi do 10KHz ) - nemam znanje da peglam brda koje postoje, hteo bih da je utisam ali malo, da se ne poremeti balans previse.



Ako hoces mislio sam inace da ti saljem pm, da pogledas skretnicu i te kondove, ako treba nesto da se menja... ne znam da li mogu da odlemim bez problema, plasim se za kalemove i plocicu - ova jedna inace izgleda dobro.   Crveni kond bih promenio, ima u Silkenu neki LC, vrednosti odgovaraju ( 470n/250V ).   Ne bih nesto puno radio, promenu zica, kond koji treba i korekciju mid horne - pa da se vidi kako svira i da li se isplati nositi visokotonac na servis.   Dogovorimo se.



Link to comment
Podeli na ovim sajtovima

Pre sat vremena, NIXIE reče

Slikaj izbliza da vidim šta je bilo sa tim kondenzatorima.

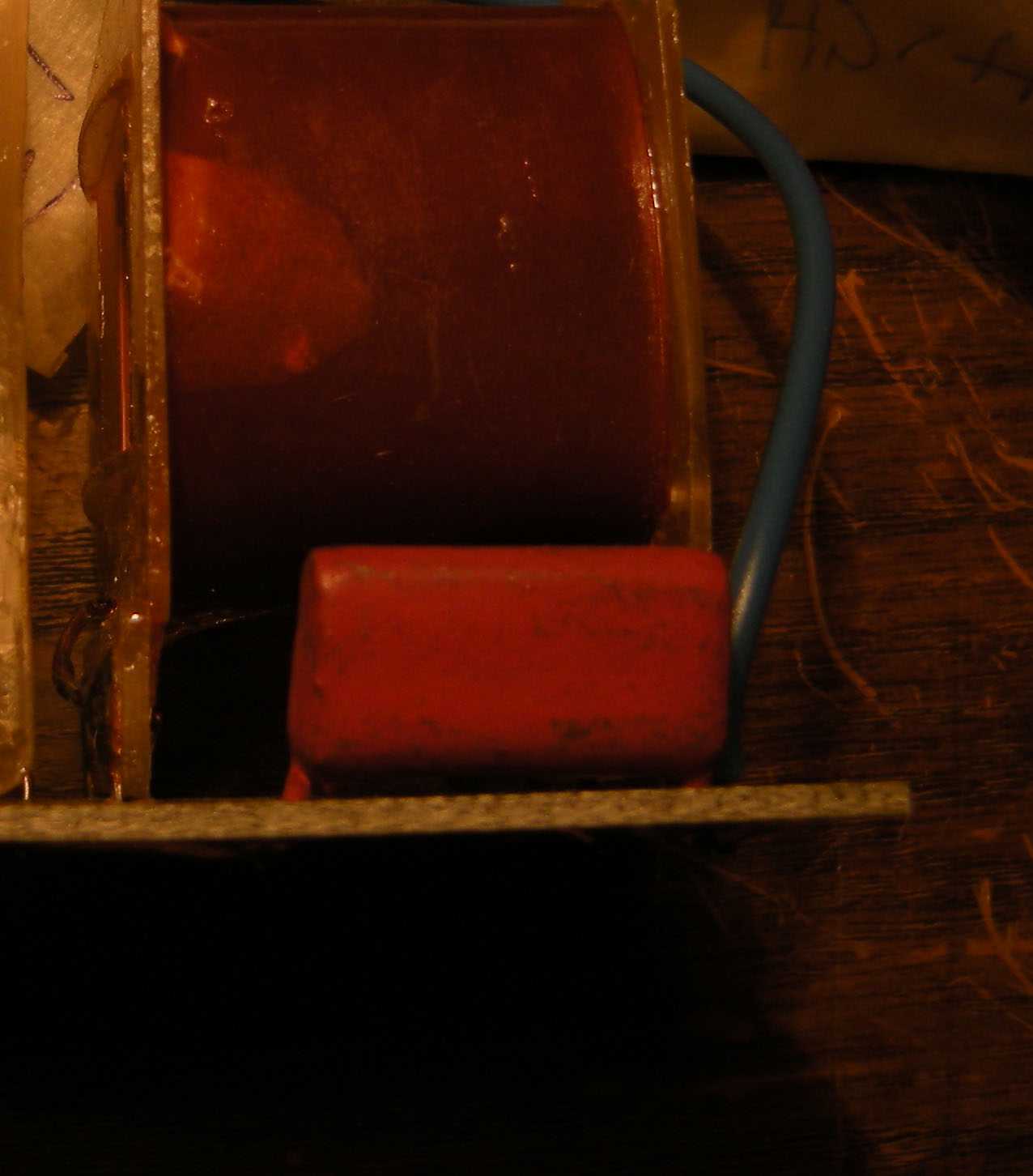

Crvenom nije nista bilo - samo izgleda jako lose i moze da se zameni - ipak je star 40+ godina ( bez obzira sto je film - nisu oni vecni ) - sem toga tu je veza za visokotonac - izlaz ka njemu tj. zica.

Ovi ostali naoko izgledaju ok - buni me to sto su 60V crni+srebrni ... da li je to normalno za kond koji ide u zvucnik ?

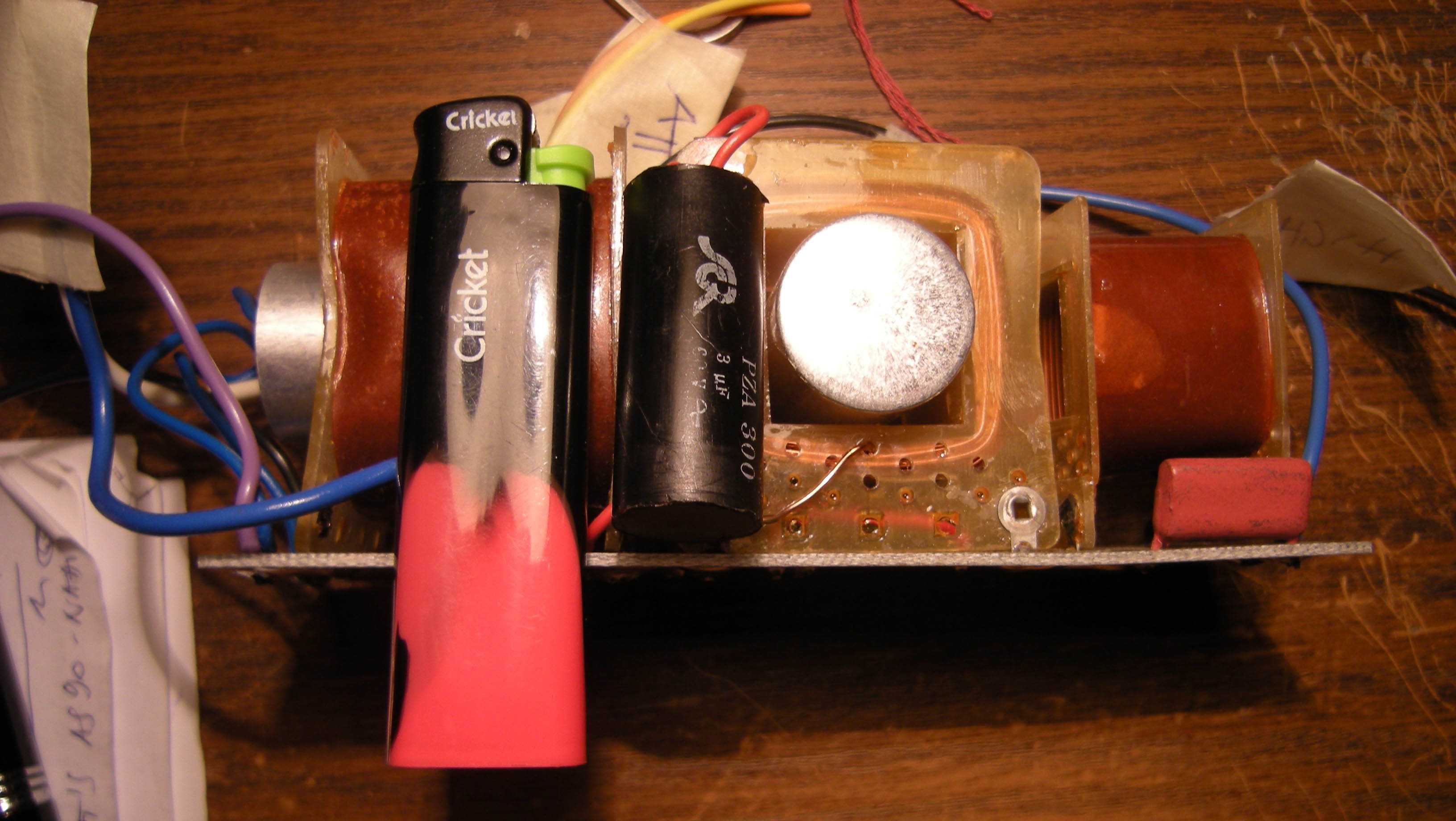

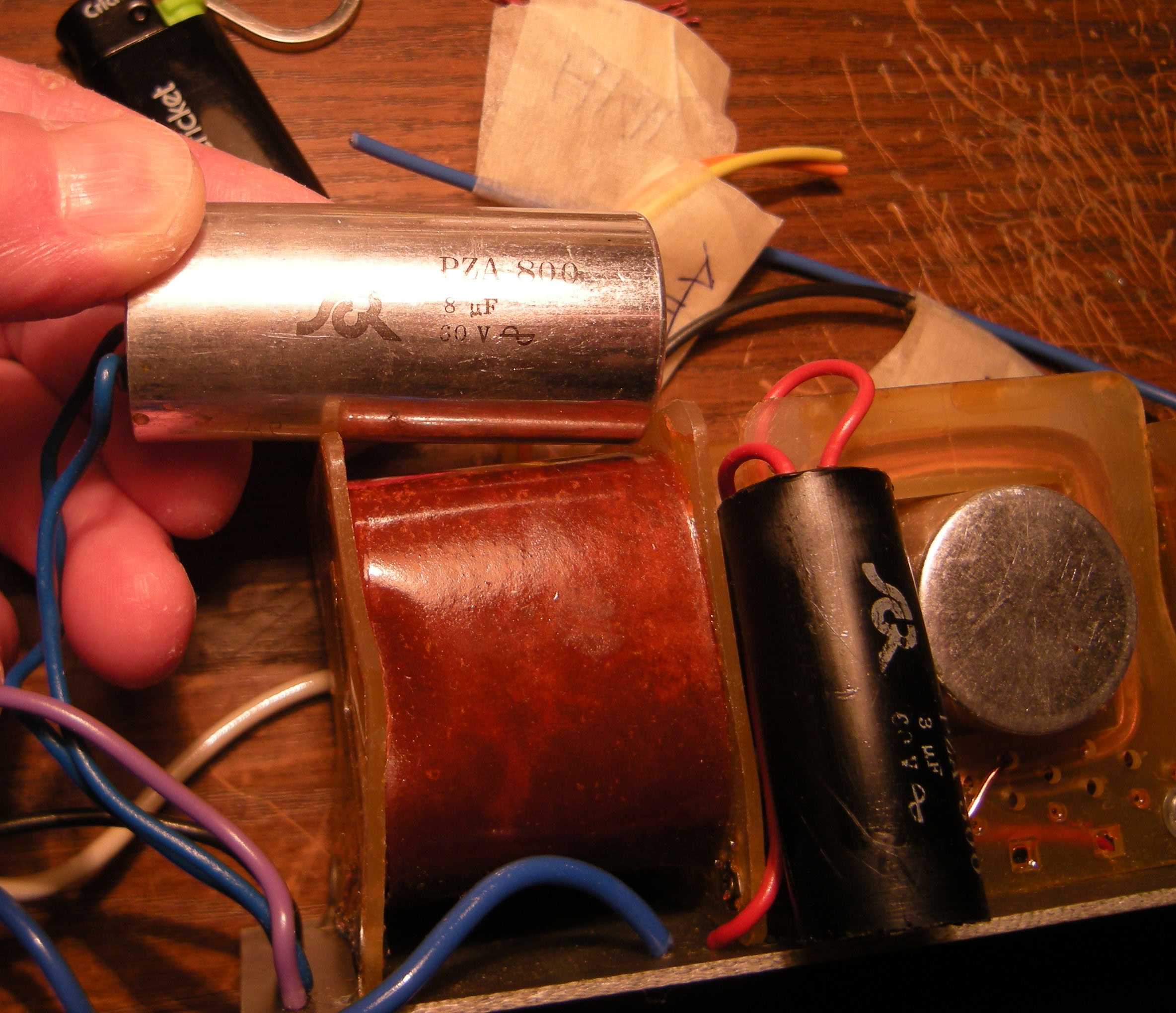

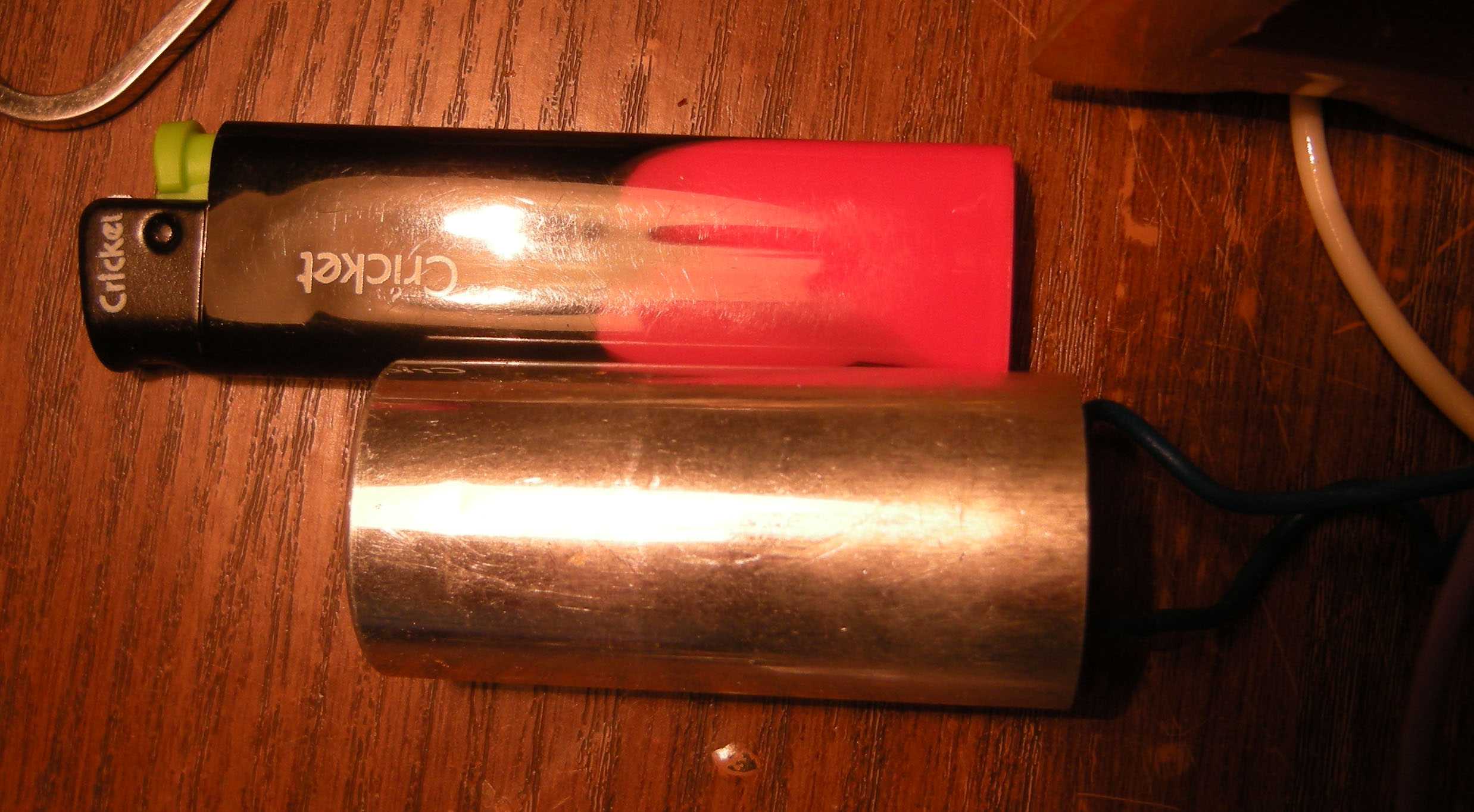

DSCN3665 copy.jpg

DSCN3662 copy.jpg

DSCN3666 copy.jpg

DSCN3669 copy.jpg

Link to comment
Podeli na ovim sajtovima

pre 6 minuta, krca44 reče

Ovi ostali naoko izgledaju ok - buni me to sto su 60V crni+srebrni ... da li je to normalno za kond koji ide u zvucnik ?

Da, normalno je, a meni to liči na bipolarne elektrolite. Probaj neki da izmeriš. Probaj da skiciraš skretnicu, biće tu posla.

Link to comment
Podeli na ovim sajtovima

pre 6 minuta, NIXIE reče

Probaj neki da izmeriš. Probaj da skiciraš skretnicu, biće tu posla.

Nemam cime da izmerim - jedino da ih otfikarim sa ozicenja pa na multimetar.

Poceo da crtam skretnicu.

Link to comment
Podeli na ovim sajtovima
