izvini imenjace. mator sam, izlapeo. pogresna sema. evo original seme, samo sto je na njoj balansiran i ulaz i izlaz, a meni treba samo balansiran ulaz, a ne izlaz. sto se tice vezivanja, po engleski idu oba zajedno, po americki negativni na masu. sto se tice katoda, mozda da stavim po crvenu led ?

semu nisam crtao samo sam prepravio, i to umoran. sto se tice bajpasa 3,3K - ne znam zbog gain-a - probacu. uradjen je jedan upgrade - svaki kanal ima posebni prekidac za fantom i oranz led indikaciju - tako mi rece - mora da bude oranz.

ovako. pre oko desetak dana dobijem od mog dobrog drugara sledeci zadatak : da se napravi balansirani cevni mikrofonski preamp, plus da ima line, da bi se u njega ukljucio cd ili slicno, da bi se dobio obojen zvuk. napomena : da bude sto god jeftinije moguce i da se radi od cega se ima. naravno, mora da ima i fantom napajanje za mikrofone. dalje zahteve ne bi nabrajao. uspeo sam da napravim frankenstajna, sa eksternim napajanjem. 2X ECC83 (imao) za mic i 1X ECC88 (imao) za line. rezultati : suma i bruma nema, probani razni mikrofoni i obicni i kondenzatorski, relacija mikrofon - frankenstajn - mikseta - amp, kao i line, zvuk je na skali od 1-10 odprilike 8. cevi se greju naizmenicno, zbog jeftinoce izrade uredjaja. napajanje - trafo iz radija, mislim da je iz Melodije 68 ili 69, ispravljanje sa diodama, 330 + 220 + 220 uF/450V. baterije su 360V (za ECC83) i 150V za ECC88. (mrzi me da crtam semu) fantom - mali trafuljak 2X 24V, ne koristi se srednji izvod, grec, 2X 470uF, cenerka. (mrzi me da crtam semu) sve u svemu - ispunjen zadatak. PS: u medjuvremenu sam nabavio mobitel sa malo boljom kamerom, pa su i slike malo bolje nego inace

ziv bio i dobrodosao ! sve sto bi rekao vec je rekao kolega zerowaf. ako nije problem, daj neku bolju sliku lampasa, opisi ga. veliki pozdrav od moje malenkosti, lampoljubitelja.

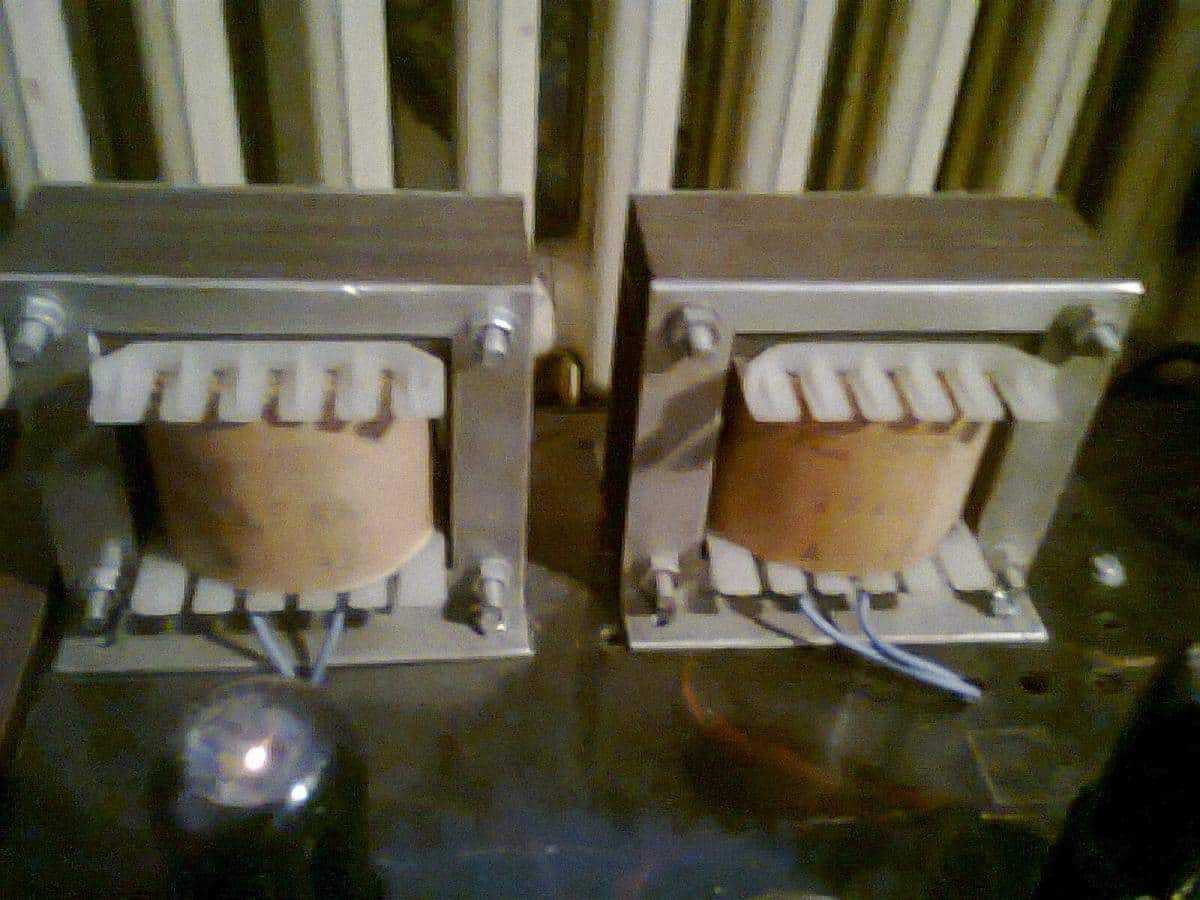

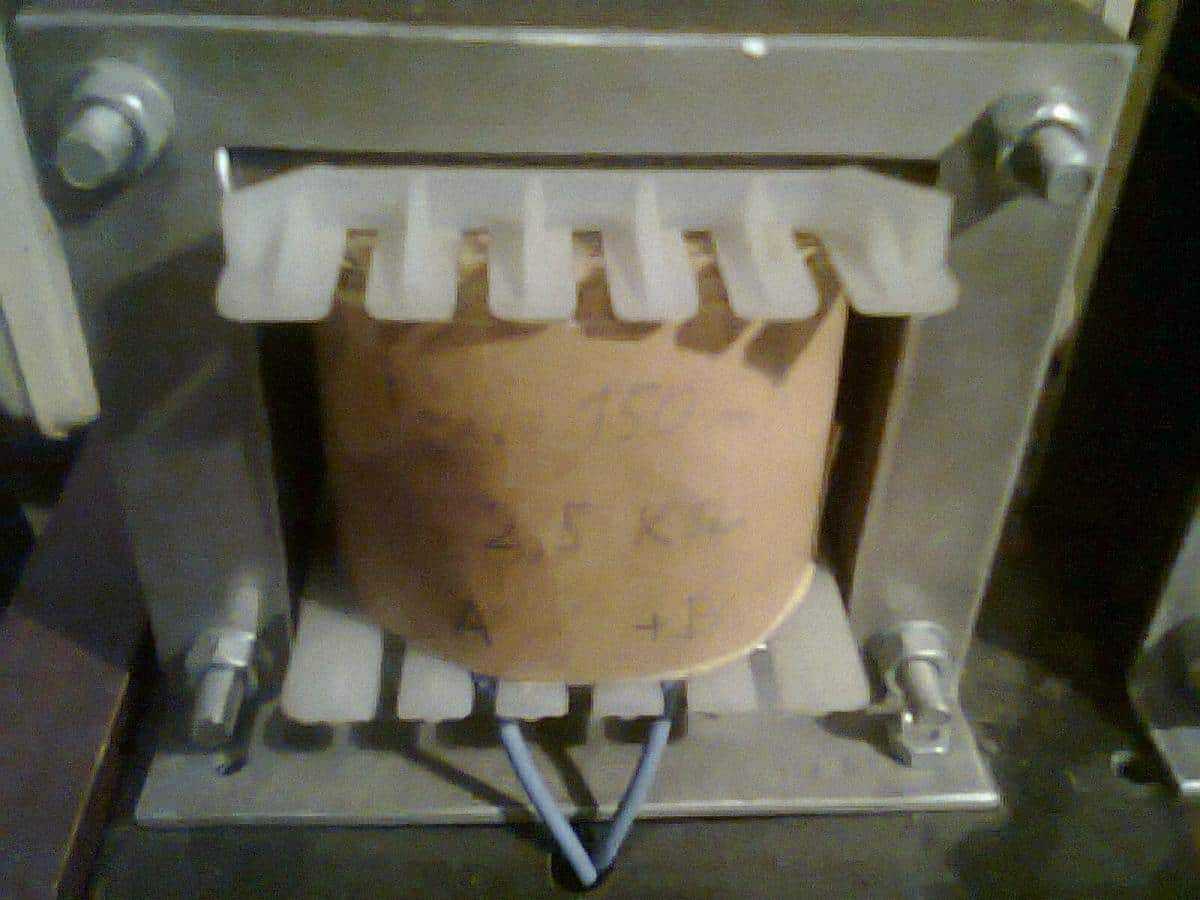

menjam tonske trafoe 2,5k za tonske trafoe 5k. ne prodajem, samo menjam - za iste po kvalitetu. trafoi su predvidjeni za 2A3, 6S4S i 6V6 (6P6S) u triodnom spoju. (trenutno rade u SE sa 6V6GT u triodnom spoju, moze se cuti) 2,5k primar (150mA max.), sekundar 0,4,8 oma. trafoi su sonicno vrhunski. rad ing. D. Momirova. dimenzije trafoa su 9,5cm. sir, 8,5cm. vis, 3,8cm deb. telo je oko 4,5cm x 5,5cm ako neko ima i menjao bi se bilo bi super. razlog - izrada SE sa 6V6 ali u pentodnom spoju. 064 / 11 - 654 - 97 Sale

mnogi misle srebro - ma nije to nista posebno. a ne da je posebno, nego je druga dimenzija sto se tice zvuka. to kazem ja, korisnik lampaskog se pojacala 3,5w + visokoefikasni fullrange zvucnici. kod mene su i jedni i drugi licnasti u teflonu. sto se tice mog pitanja za pravljenje "srebrnog kimber-a" nije cena prevelika, ali se tu pojavljuje jedno pitanje : da li mozda treba mesati babe i zabe - kao oelbach. mislim da je rattle snake model - srebro - bakar (samo sto je kod njega posrebren bakar, nije srebro). tvoje misljenje - hvala unapred.

srebrni kablovi su za pohvalu. takodje ih koristim u mom sistemu. ne bih nista komentarisao, vec bi imao jedno pitanjce : koliko bi kostalo da se uradi zvucnicki kabl tipa kimber 8tc 2x 1,5m za teflonskom izolacijom ?

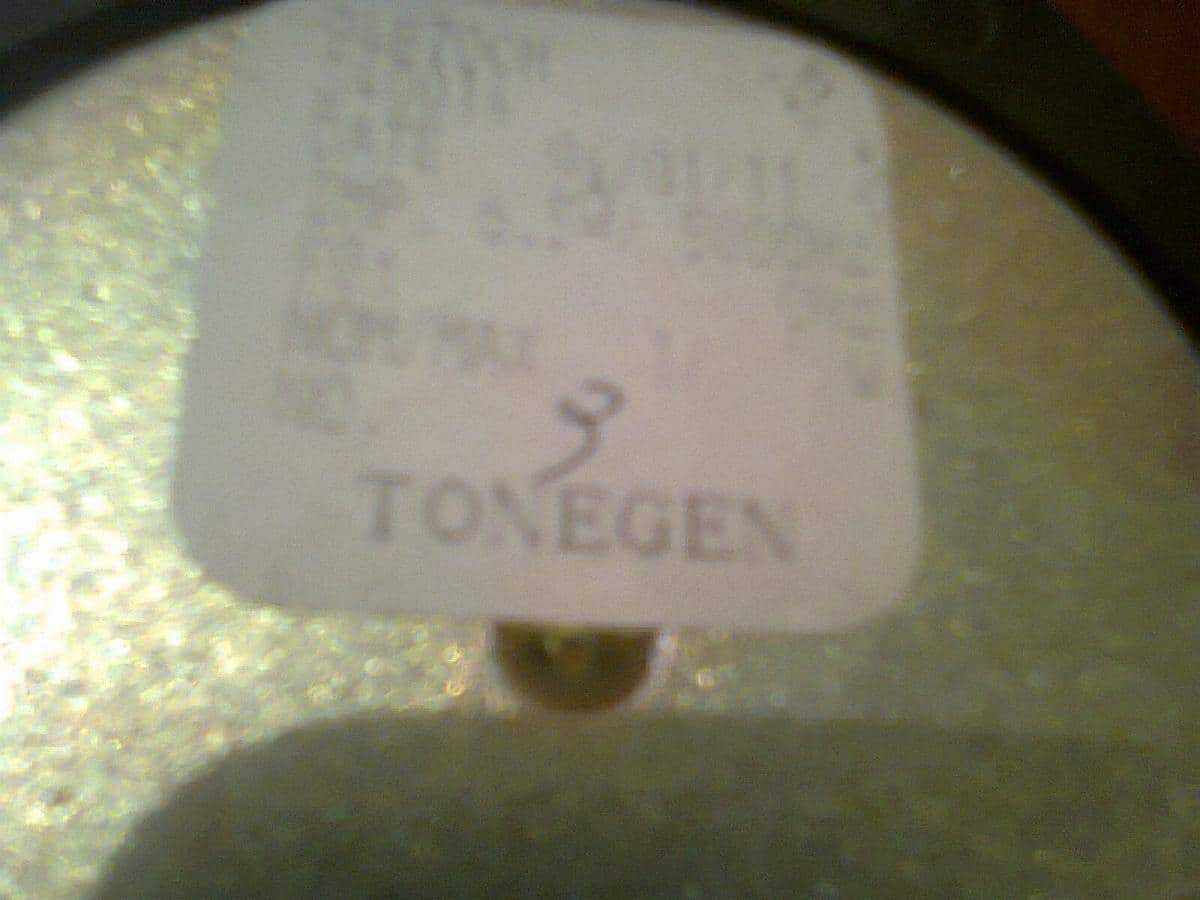

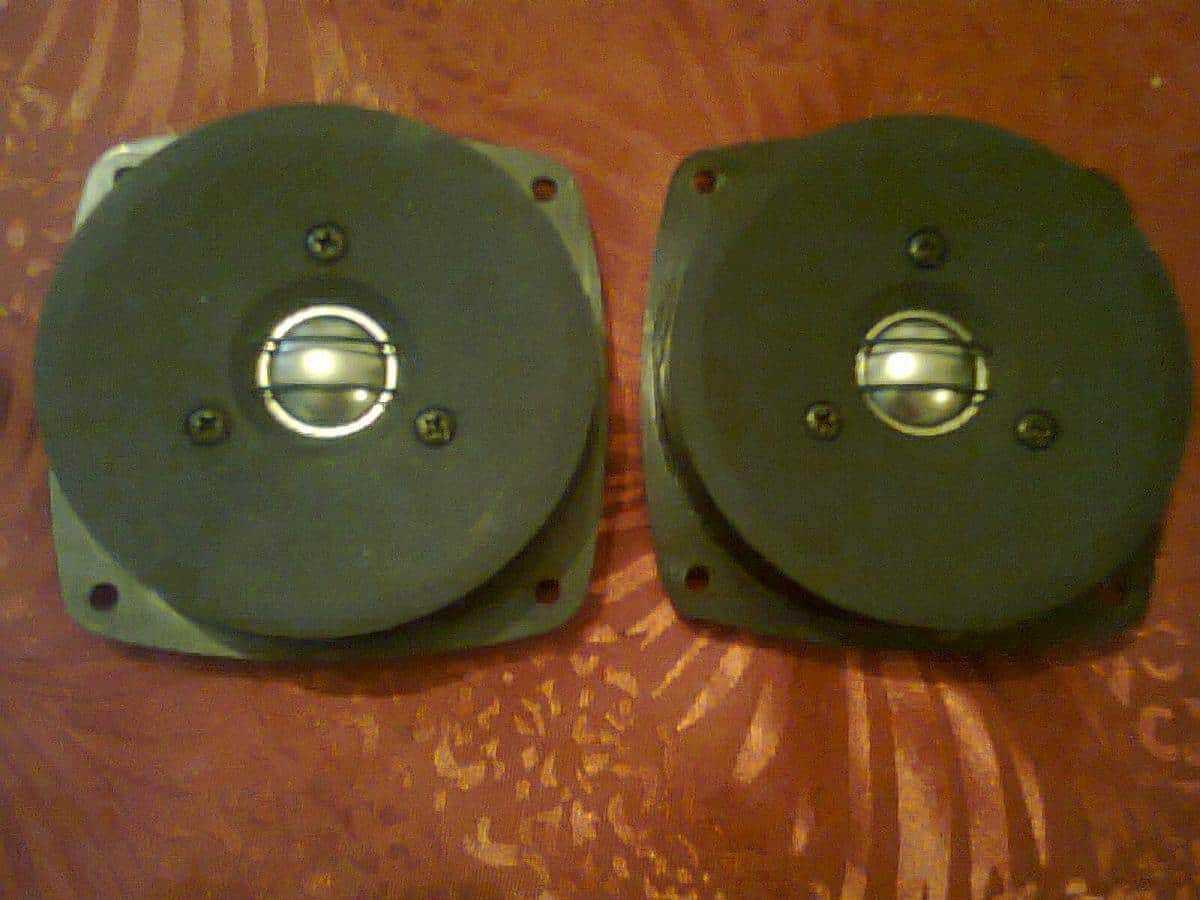

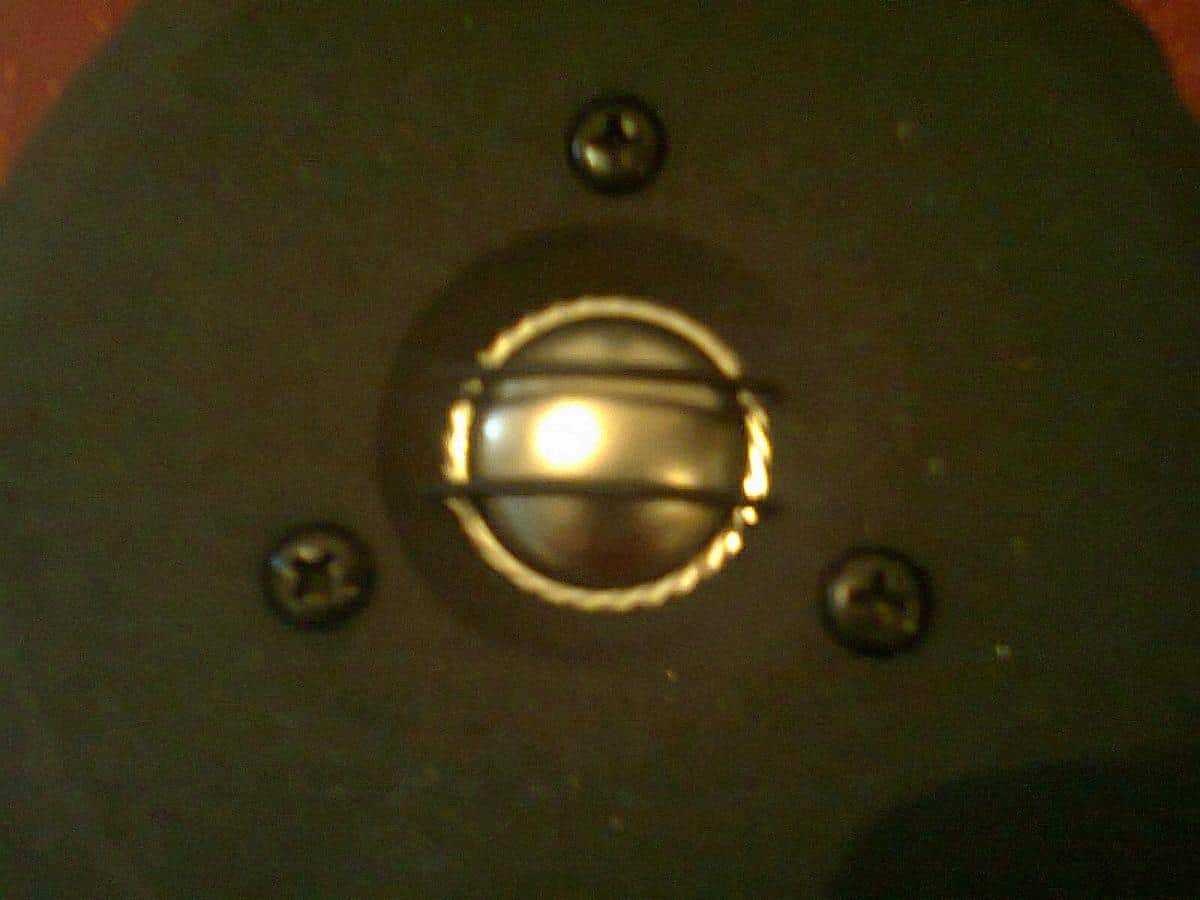

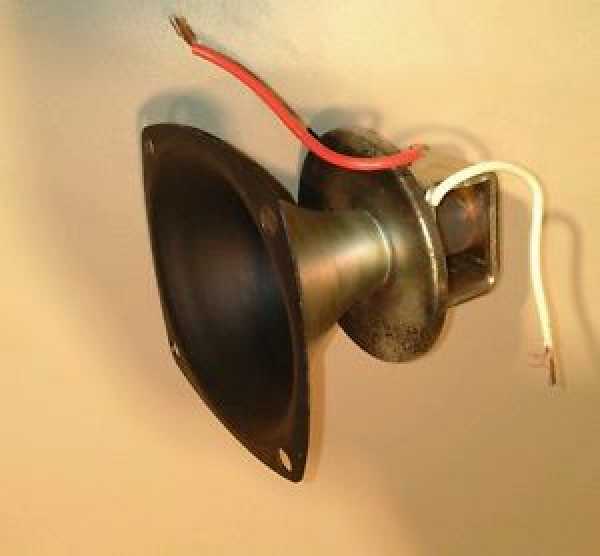

na prodaju : Coral 2H-15A alniko horne - visokoefikasne polovne, ocuvane i Tonegen titanijumski visoki - sifra 94B70CH novi, nekorisceni cena : 40e Coral-i, 30e Tonegen-i ili zamena za 6C4C, 6SL7 ili 6H9C i 5V4G ili 5Ц3C - trebaju mi za moj SE, a zvucnici su mi visak -

jedan od razloga sto ga prodajem - treba mi 450e. treba mi i pojacalo, pa sad, ako ga prodam, dobro, ako ga ne prodam, dobro. salim se. uhvatilo me neko ludilo, a ludilo se zove 4П1Л. interesuje me koje bi se pojacalo najbolje uklopilo sa mojim najnovijim mezimcima Coral-ima

evo i slika.

sa zvukom sam bio veoma zadovoljan. testirao sam razne zvucnike na pojacalu, i sirokopojasne i "normalne". neki od njih su : Utah WD-90, Tonsil GDN 20/10, Zenith (stare sirokopojasne iz neke konzole), JBL 4311 i moj najvise zadrzani Coral 781TNB, 10 inca extended range + horna DIY. ali gledajuci po net-u razne stvari i seme, ubijajuci dosadu, uhvati me me neki neizdrz da izbacim 2 stepena pojacanja u pojacalu (ulaz i drajver) i napravim 1 stepen pojacanja. izbor je pao na sledece lampe : 6SL7, ECC81 i na EF86 koja ima promenjivi gain, sto sam u prvo vreme smetnuo sa uma. odlucim se za EF86, i sad vidim da se nisam zeznuo, mislim zvucno. mislim da sam dosao do TO JE TO i vise necu dirati iliti brckati po pojacalu. evo original seme sa EF86 i moje modifikovane.

pre dosta vremena, na ideju mog dobrog drugara Dragana, koji ima 6C4C single end, napravim i ja. razlog - svaki put kad god sam otisao kod njega na kafu sam uzivao u zvuku. njegova topologija je 6C45П, 6П6С и 6С4С. tog momenta nisam imao te ruske triode, a imao sam tusta i tma 6Н8С, i padne ideja da se uradi single end sa 6Н8С и 6С4С. a sema - posle nekoliko kafa i podosta pelinkovca ideja padne na Sun Audio, naravno modifikovana sema, jer po originalu je ulaz preosetljiv. evo originalne seme i moje modifikovane

jedva cekam da vidim novi stereo sistem !

to malo pojacalce ne bih komentarisao. ja licno nemam neki izbor lampaskih pojacala, ali bih kolegi mogao da prezentujem EL84 i 2A3, kao i visokoefikasne zvucnike idealne za lampaska pojacala. pa da se sa zeljama i dzigericama vidi sta i kako

kao sto rece mudri Zen - basa nema, visokih nema, srednji su o.k.. imao sam 2 komada takvih i koristio ih kao srednje. sto se tice pitanja kakvo pojacalo - bilo kakvo. samo nemoj da uteravas veliku snagu u kutije da ne bi bilo belog dima. mozda ubaciti po bas 8 inca (ili 2) i visoki u svaku kutiju ... 2 basa, 2 srednja i 1-2 visokih ... ... bilo bi lepo kad bi popunio O MENI rubriku sa podacima kao mestu na primer, da bi kolege forumasi cisto znali i adekvatno ili blagovremeno ti pomagali.

svaku samogradnju zvucnika podrzavam ali trenutne cene SAL zvucnika nisu vise kao nekad badava. evo : SAL SRP 2030 = 2899 din. komad SAL SKN 10 = 609 din. komad SAL DTF 12 = 809 din. komad + odgovarajuca skretnica HV 316A = 1189 din. komad. sve zajedno po mom proracunu 11.012 dinara. samo za zvucnike, bez drvenarije. po mom misljenju je bolje kupiti polovne zvucnike, i to za pocetak praviti 2-sistemske a ne 3-sistemske. toliko za sada.

vrlo lepo. ja bi trebao uskoro da spakujem slicno pojacalce, jer imam trafoe iz stereo varijante radija. jedino cu koristiti umesto EL84 6V6, a umesto ECC82 6N8S (ruska 6SN7). jos samo da odlucim koju ispravljacicu da koristim.

ocigledno je da se taj vrh i grejac ne slazu. vrh se pregreva i zato crni. sa jeftinim lemilicama se ne isplati baktati.

ovako. sa trafoom iz stereo radija sa 2X 1N4007 u ispravljacu : EL84 -Ug1 = 8,1V a ECC 82 = 6,84V na prvom kondu 273V, na drugom 264V (prvi B+), na trecem 251V (drugi B+) sa EZ81 u ispravljacu : EL84 -Ug1 = 7,31V a ECC82 = 6,11V na prvom kondu 250V, na drugom 241V (prvi B+), na trecem 227V (drugi B+) sutra probam sa prvobitnim trafoom.

problem je bio : ima spoj, nema spoj ... bilo je kasno, a i guzva. problem otklonjen, pojacalo radi. sto se tice trafoa, torus za grejanje nema veze sa mreznim trafoom. doticni mrezni trafo je predvidjen za radio i to mono varijantu. u rezimu koji je predvidjen bice preopterecen i polako ce sam sebe istopiti. bolje je da se iskoristi za na primer preamp ili phono. ubacio sam za probu trafo koji je predvidjen za radio stereo varijantu i sve je o.k. - 2X EL84, ECC82 i EZ81 - trafo je jedva mlak. jedino je mozda bolje da bi se izvukla malo veca baterija umesto EZ81 staviti dve 1N4007, posto pojacalo vec poseduje i stand by prekidac. videcemo.

uz Boziju pomoc, a na moje veliko odusevljenje pojacalo se pusta u pogon. sledice eventualno, nikako obavezno upgrade-ovanje u vidu ruskih PIO i slicnih trica i kucina. a sve to uz napitak na bazi hmelja. tube - solid state 1 : 0

hvala Stein. skinuo knjigu. sto se tice zvucnika, moje vidjenje je sledece : papirna membrana sto veca, efikasnost takodje, alnico magnet, skretnica sto minimalnija a kutija koliko je god to moguce velika. a uz to da su zvucnici napravljeni pre 70-ih.

1. ZM, plaća , ne noći a i može ako treba 2. Woland- Ću dođem, Neću noćim, ću platim 3. Stein - cu spavam 4. gaggia - spava 5. Ninja - spavanje, nocenje :-) 6. Banat - jok nocenje 7. Shoba - spava 8. Neša pchelac - dolazim oba dana, ali ne spiem 9. Ubledeli dolazim spavam 90% 10. ikaro - dolazim, ne spavam 11. BB-dolazim, uplaćujem sve sto treba 12. ManicP - dolazim, uplaćujem sve sto treba 13. papa d.j. - dolazi, i on daje parice za spavanje 14. 2a3-dolazim ,placam sve sto treba 15. ZZZ-dolazim. uplacujem, nocenje=? 16. lukaluka-dolazim, ne spavam, plaćam 17. žika-(sva je prilika) dolazim, ne spavam (tamo, te noći), plaćam šta je potrebno 18. Davor -dolazim,uplaćujem sve što treba 19. neskor - dolazim, spavam ako zatreba, placam sve 20. zflazar - dolazim, spavam, plaćam 21.shuca - dolazim ali ako mogu sa nekim da se ucipim za gorivo i krenem sa njim kolima iz Bgd - a , ne spavam, 22 & 23 .Beli Ninja + Girl - trazimo nacin za dolazak, naravno i nocenje, ako se Nislije organizuju dolazak je siguran u suprotnom moramo da trazimo neki bus. 24. Doktor - dolazim, all inclusive - placam 25. chakija - dolazim, plaćam, ne spavam 26. skrstic - dolazim, plaćam, spavam 27. nkrstic - dolazim, plaća ovaj iznad mene , spavam 28. Sax - dolazim sa Banat-om, takodje nocenje jok. Ako treba ili je pozeljno ili ne smeta ponecu pojacalo koje svetli.

super super super ako bilo sta zapne od pota do zvucnickih terminala preko dzigerica, samo se javi pa da uz po koju to sredimo. a ujedno da cujes novi singl sa ruskim 2A3. a i sire.

evo zavrsih prepravku mono blokova kolege Gorana, koje je dobio u nekoj transakciji. mono blokove je radio Dj. Kenjalo, a prepravio sam ih ja, jer su bili radjeni kao za neprijatelja, otprilike tako su i svirali. na jednom bloku se neko igrao sa trimerom za bias, pa je bio odozdo osmudjen. sema prepravljena, stavljen katodni bias. sve dzigerice to jest iznutrice stavljene nove. najprostije moguce, ECC82 SRPP na ulazu, 6P3S u pentodnom spoju na izlazu, AZ1 ispravljacica. trafoi su original Real Leskovac, i tonski i mrezni. sada slike, semu cu staviti kasnije a bice i zvucni utisci.
