Ovo nije prevod, već prepričan tekst. Na početku sam naveo da moje znanje nije veliko, već da prenosim neka saznanja do kojih sam došao i da pozivam ostale da se uključe. Dobrodošle su sve ispravke i dopune, zato smo tu...

Evo ih layout-i... pdf: PCB VU METER 5x5.pdf dwg: PCB VU METER 5x5 ispravljeno.zip A evo ga i obećani tekst: diy vu meter.pdf

Davno beše, ali mislim da je Rob Squire sa gore pomenutog sajta. Ako nađem tekst kačim.

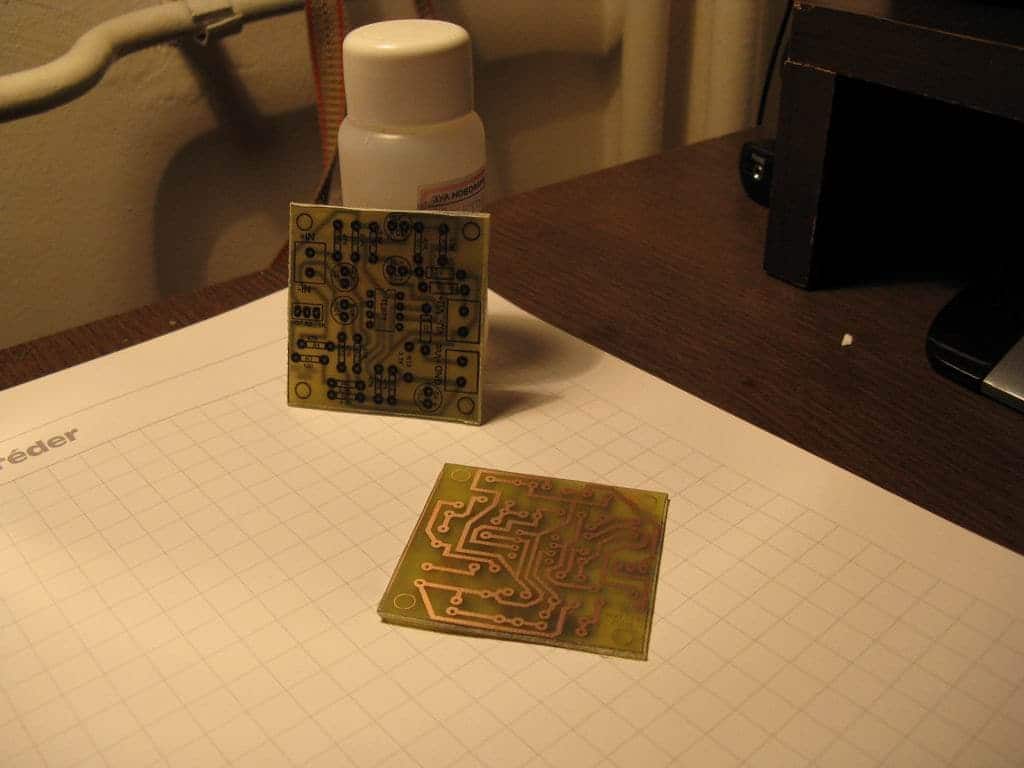

Za one koji žele da prave pločicu, postaviću gornji i donji layout u pdf-u i acad-u. Trenutno ne mogu, pošto mi je khm... iz nekog razloga "istekla licenca" u auto cad-u. Čim to rešim, postavljam.

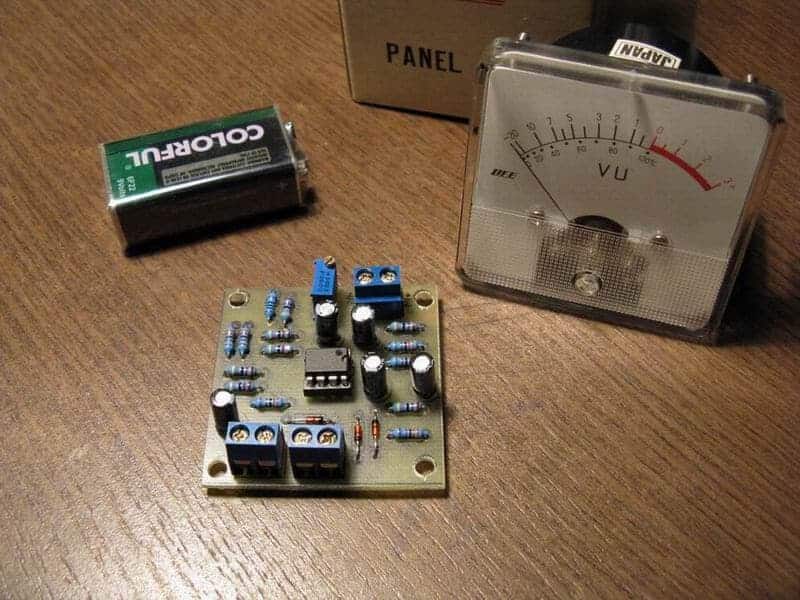

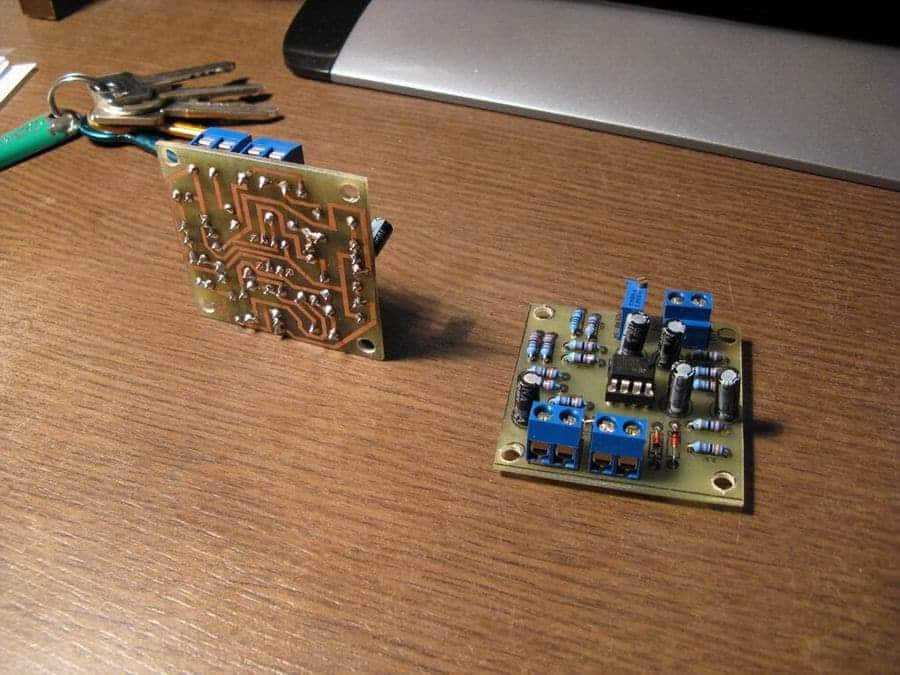

I gotov proizvod:

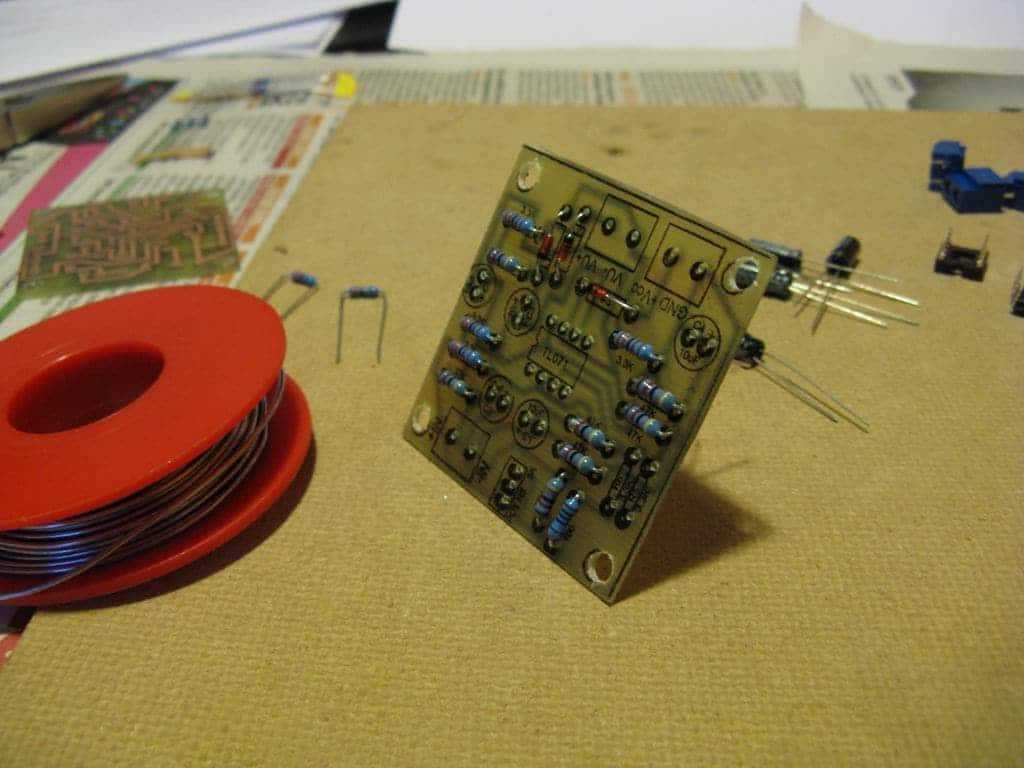

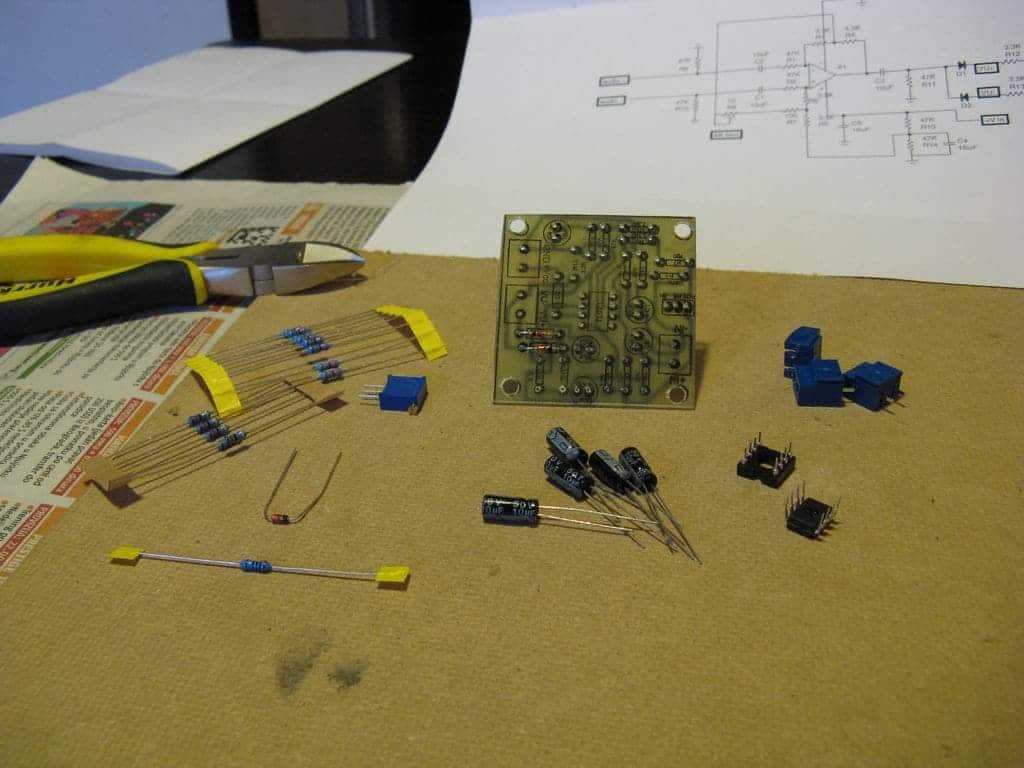

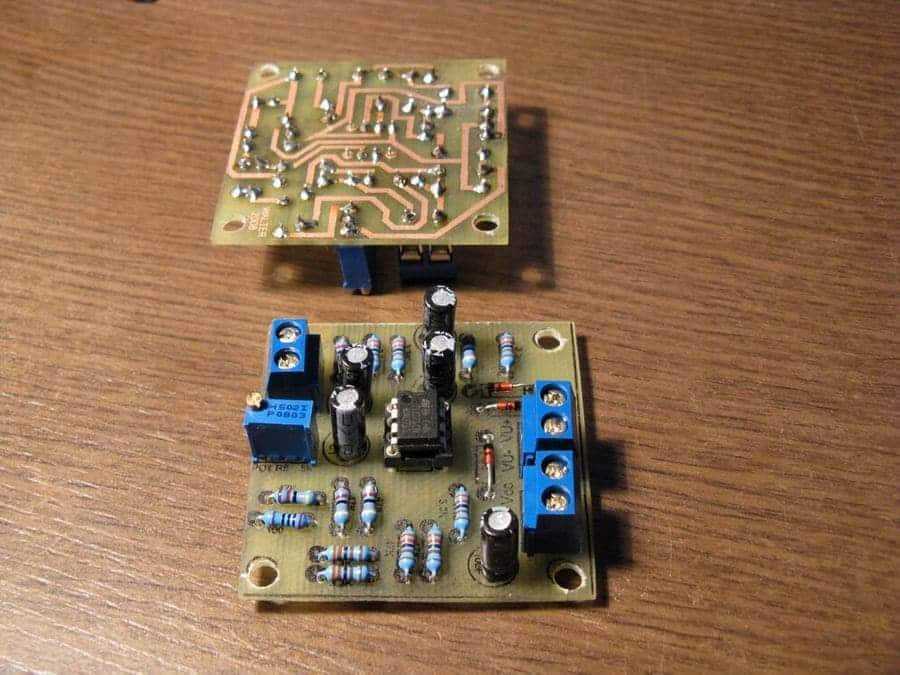

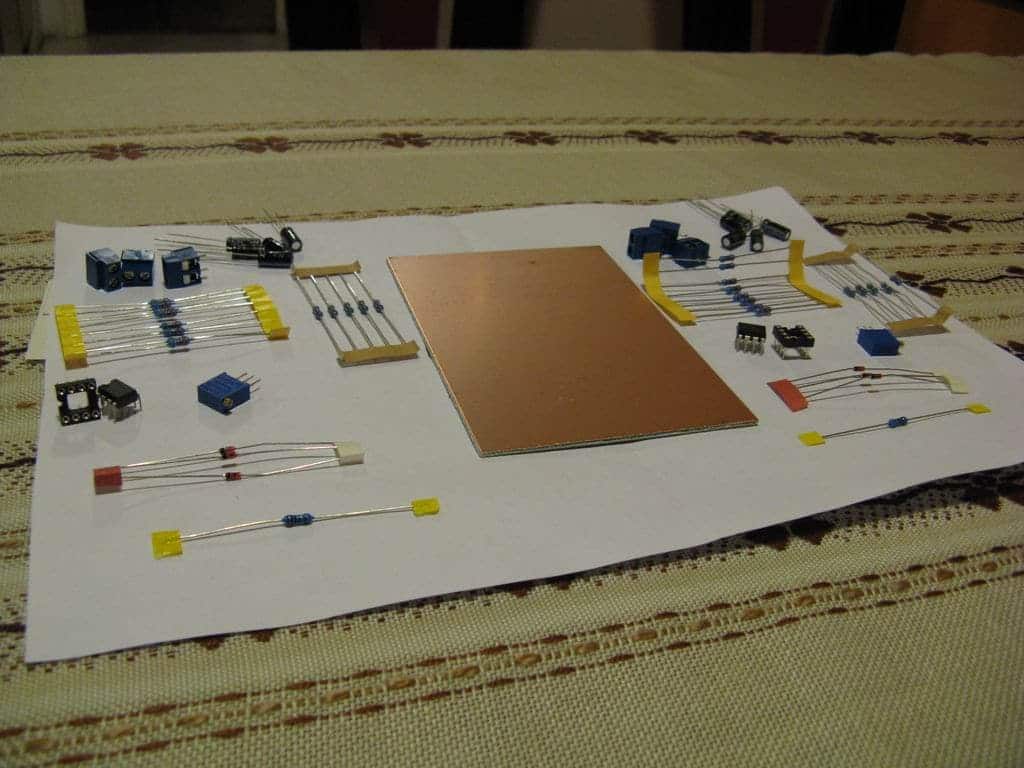

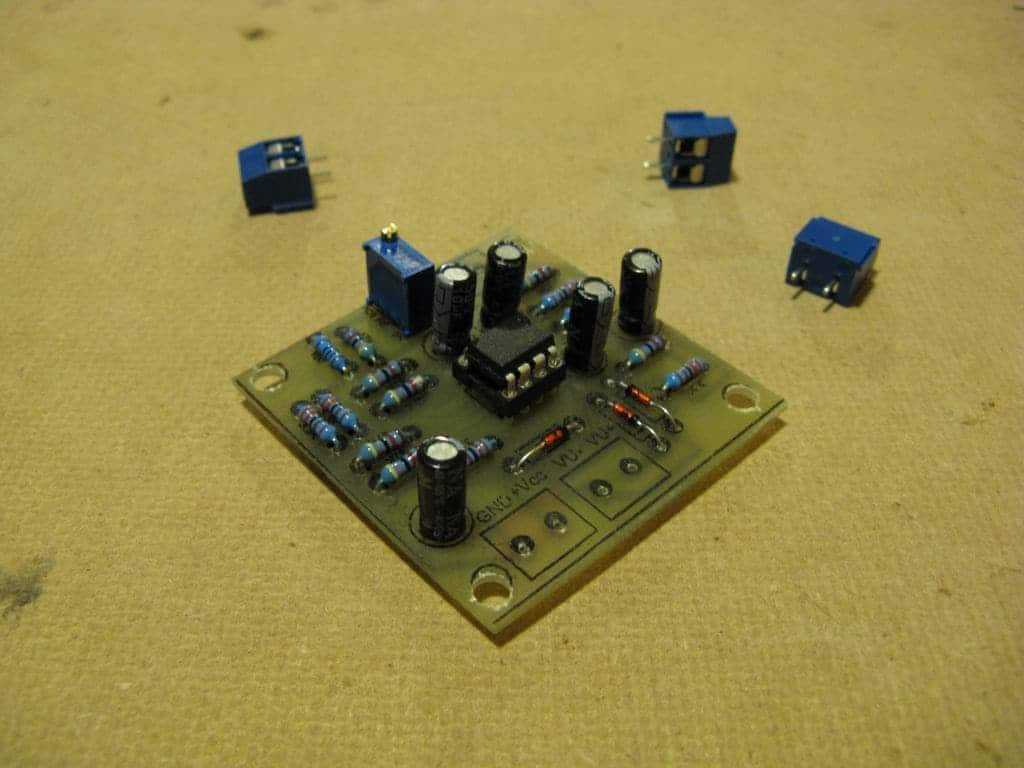

Slike u toku lemljenja elemenata: Mali savet za neiskusnije: krenite od sitnijih i nižih elemenata, kako ne bi smetali kasnije...

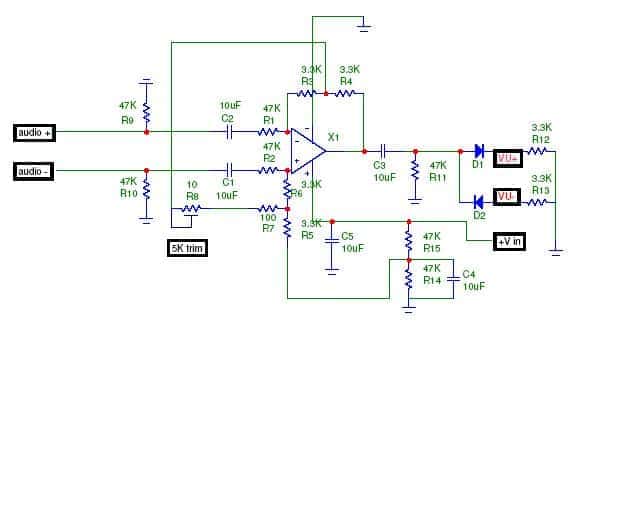

Evo malog projekta za sve ljubitelje analognih pokazivača jačine zvuka. Odmah da napomenem da nisam veliki poznavalac ove oblasti, pa molim sve one koji znaju više o temi, da se uključe korisnim savetima, ali tražeći malo po net-u, sakupio sam nešto informacija. Pa evo... Kada nabavite VU metar, ili neki drugi instrument koji će da ga glumi, ne možete ga direktno priključiti na izlaz pojačavača. U boljem slučaju, dovoljno je vezati na red sa njim otpornik odgovarajuće vrednosti (obično 3.6kOhm) i VU metar će lepo skakutati, zavisno od jačine signala. Ovi VU metri se ređe nalaze i skuplji su (evo jednih od poznatijih: http://www.sifam.com/meters.asp ). U drugom, mnogo češćem slučaju, VU metar koji ste nabavili je jednostavni instrument jednosmernih malih signala (mA metar ili mV metar), na kome je nacrtana skala u dB i stoji natpis VU. Da bi ovakav VU metar radio svoj posao, morate mu dovesti jednosmerni signal. Teoretski, dovoljno je da na red sa njim vežete neki otpor (prilagođen instrumentu), ispravljačku diodu (ili grecov spoj) i paralelno sa instrumentom, neki kondenzator, da igla ne bi skakala ko luda levo-desno. Mana ovo jednostavnog rešenja je što, zbog ispravljačkog kola, pri malim nivoima izlaznog signala igla ne pokazuje nikakve promene. Takođe, kod obe vrste VU metara, prilikom direktnog vezivanja na izlaz, oni unose manje ili veće čujne smetnje u signal. Jedno od rešenja je ovaj bafer koji ima funkciju da upravlja radom VU metra, bez obzira kog je tipa (za jednosmerne ili naizmenične signale). Može se vezivati na balansiran ili običan tip izlaza. Pojačavač ga (ne)vidi kao veliku otpornost koji ne unosi nikakve smetnje i izlazni signal. Evo šeme: Napon napajanja može da bude od 9-15V DC. Osetljivost pokazivanja se može podešavati trimerom na samoj pločici. Napon napajanja od npr. 12V možete, ako želite, iskoristiti za napajanje sijalice za 12V ili 3-4 LE diode, za osvetljenje skale. Šemu i opis sam pronašao ovde: http://www.jlmaudio.com/shop/index.php?_a=viewProd&productId=19 Napomena: u šemi je greška, R14 i R15 treba da budu 3.3k Ohm-a. Na istom sajtu možete naručiti gotove pločice, delove, kao i VU metre. Ja sam svoju pločicu po ovoj šemi nacrtao u Protelu i izradio je po više puta opisanoj metodi “transfera tonera peglom”. DELOVI: Šema ima relativno malo elemenata, nabavljivi su kod nas u radio klubu i nisu skupi. specifikacija materijala.pdf Pločica koju sam nacrtao je jednostrana, veličine 5x5cm. Evo slike svih potrebnih elemenata i vitroplast pločice 80x120mm. Evo par slika napravljenih tokom izrade... Pločice posle nagrizanja:

Neko veče na slušanju "malog zmaja" (ECL86 SE) kod Sax.hifi-a dotakli smo temu VU metara, pa sam se setio (davno) objavljene teme na hifi forumu. Pošto znam da dosta ljudi ne ide tamo, a i nestale su slike, rešio sam da je ponovim ovde. Mislim da nekome može biti korisno kao mali "projekat za jedan dan". Pa evo...

Ranije su bili u igri gramofon i ploče...

Hvala. Nadam se da ću ovom temom uspeti da podstaknem još nekoga da se bavi ovim. Ima toliko puno radija po oglasima da mi je žao što nemam para da ih mnogo više kupujem i mesta gde da ih držim. Čini mi se da su Slovenci i Hrvati mnogo aktivniji po tom pitanju od nas... Pogledajte samo njihove forume.

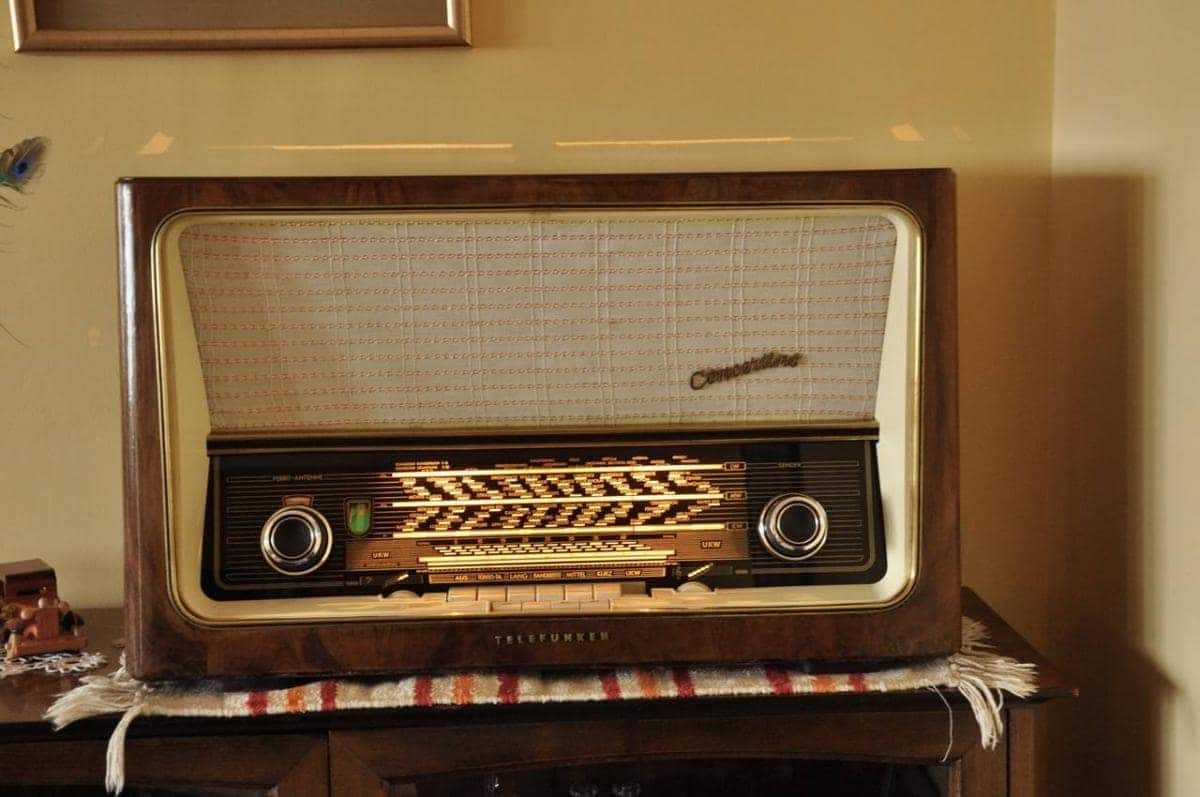

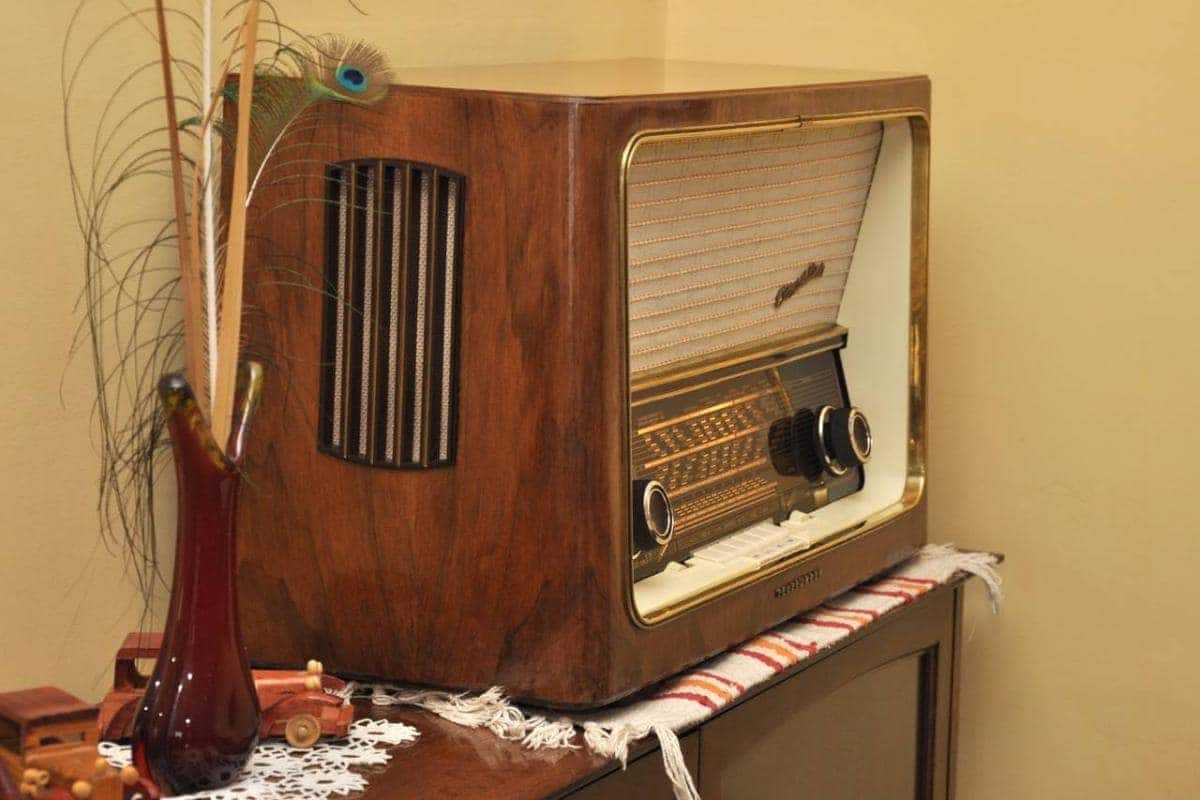

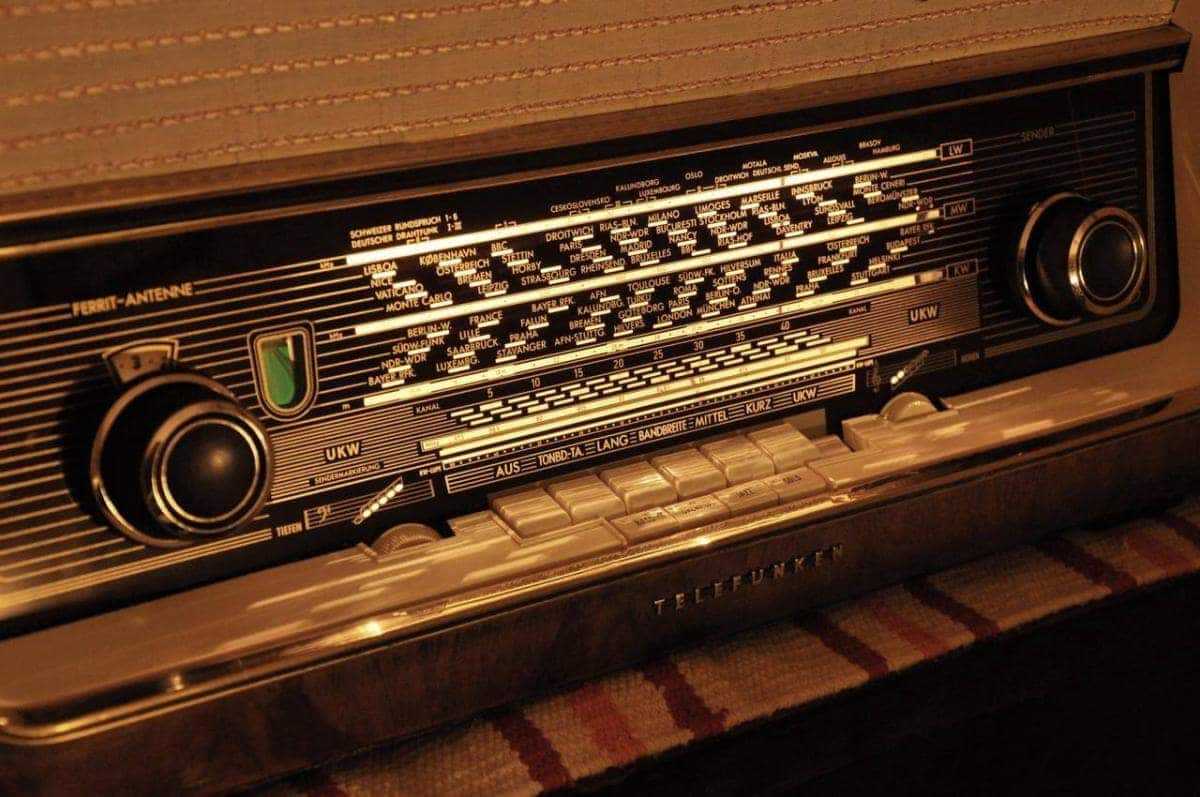

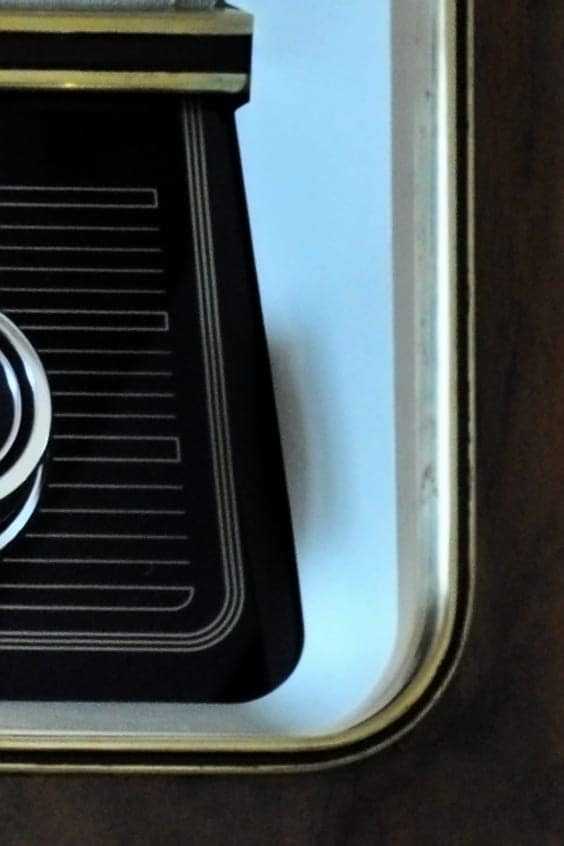

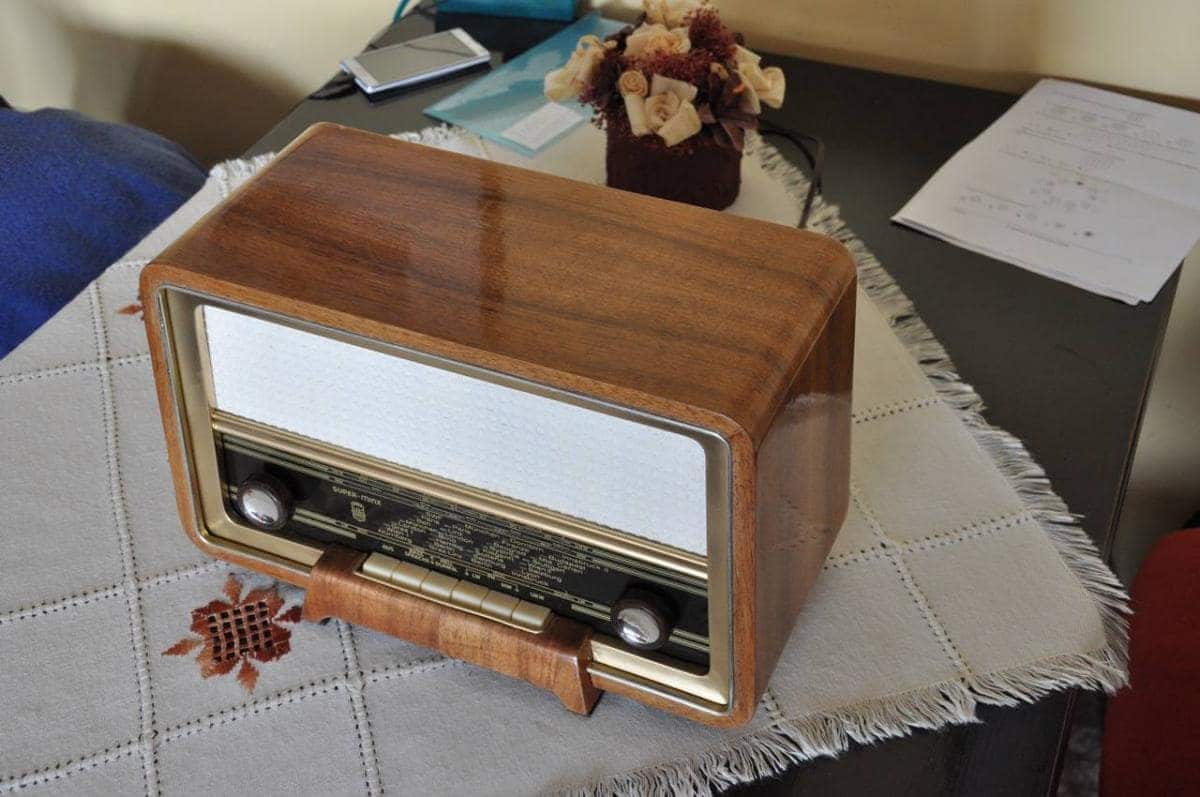

Sledi čišćenje skala stakla i kompletiranje šasije... Na kraju završna motaža i poliranje kućišta nekim sredstvom za održavanje drvenog nameštaja. I gotovo I još jednom podsećanje od čega se krenulo

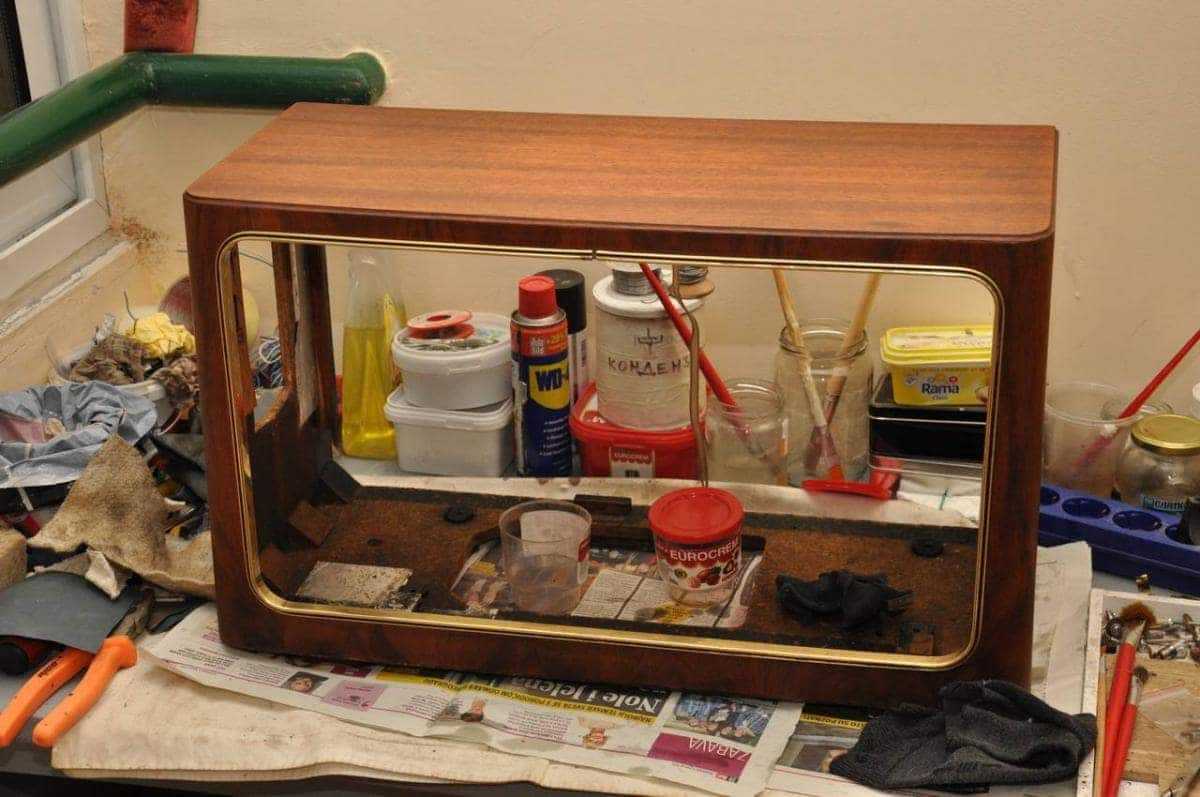

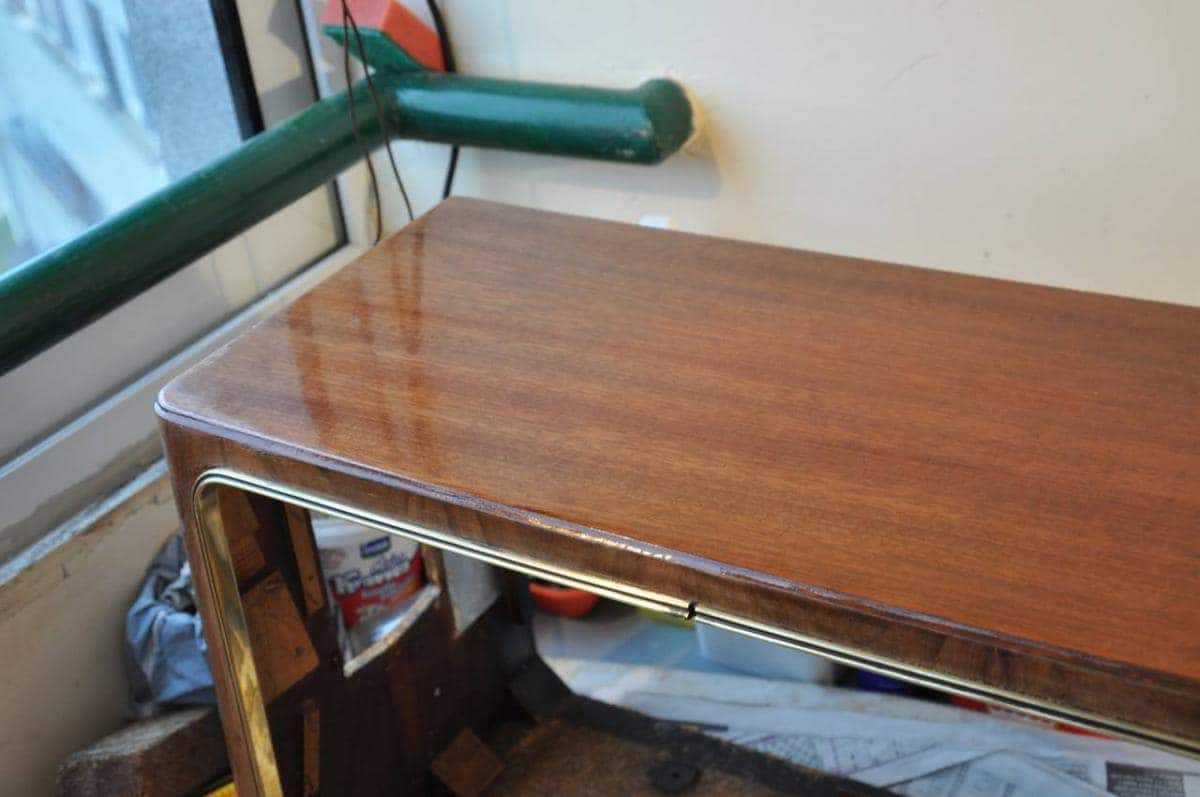

Pre lakiranja je potrebna podloga. Ja uvek koristim recept koji mi je svojevremeno dao Leonardo, a to je prvo namažem drvo firnajzom (kuvano laneno ulje ili tikovo ulje) u par slojeva. Ulje istakne šare na drvetu i zatvori sve pore. Ovde su išla dva sloja sa sušenjem 24h posle svakog. Sada može na lakiranje. Na žalost nemam mogućnosti da lakiram pištoljem, pa moram četkicom. Do sada sam uglavnom koristio sjajni nitro lak jer se brzo suši i formira čvrst sloj, ali jako smrdi pa nije baš preporučljivo da se radi u stanu, odnosno terasi kao ja, sem ako nije leto. Ovaj put sam probao akrilni lak, koji ima slično vreme sušenja, a ne smrdi uopšte. Nešto je skuplji od nitro. Probao sam jednom i lak za čamce (uljani), ali posle nisam mogao lepo da ispoliram površinu, valjda je bio previše tvrd kad se osuši. Potrebno je najmanje 5-6 slojeva laka sa barem jednim finim šmirglanjem između (posle drugog - trećeg sloja). Što više slojeva - to sjajnija površina. Takođe to neravnija površina Na kraju je to sve potrebno ispolirati. Postupak je da se uzme fina vodena šmirgla (800, 1000,2000), lepo se nakvasi površina i uglača se što bolje. Kad se prebriše i osuši, sve to izgleda gadno i muljavo (ali glatko), pa je potrebno poliranje. Ja sam nabavio nastavak za bušilicu na koji se čičkom zalepi "jagneće krzno" za poliranje i sa tim poliram. Nije idealno, ali završava posao. Potreban je oprez, da se ne ošteti lak preteranim pritiskanjem i zadržavanjem na jednom mestu. Ako se desi, potrebno je taj deo ponovo ošmirglati i lakirati u par slojeva i na kraju izravnati (opet finom šmirglom). Ovo je naj iritantniji deo i dešava mi se relativno često . Na kraju se dobije ovako:

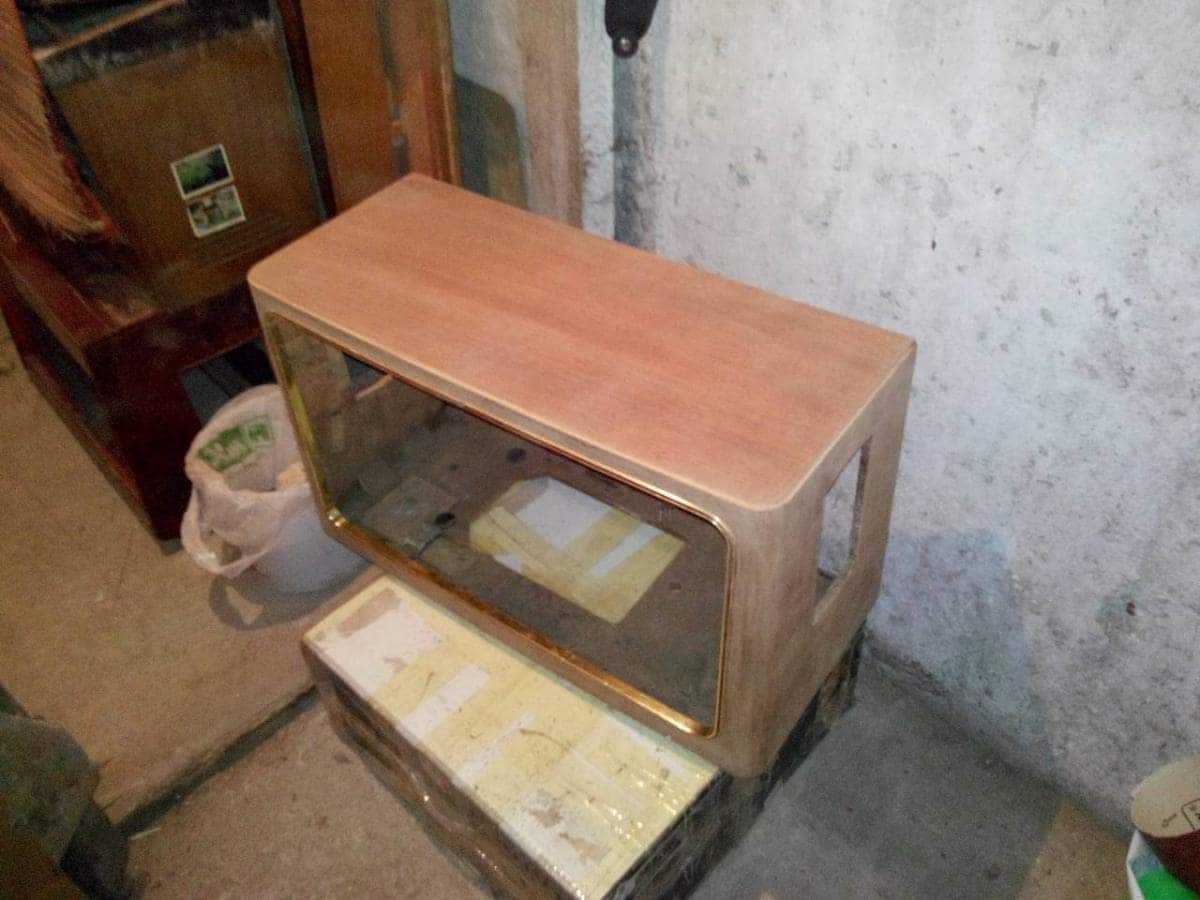

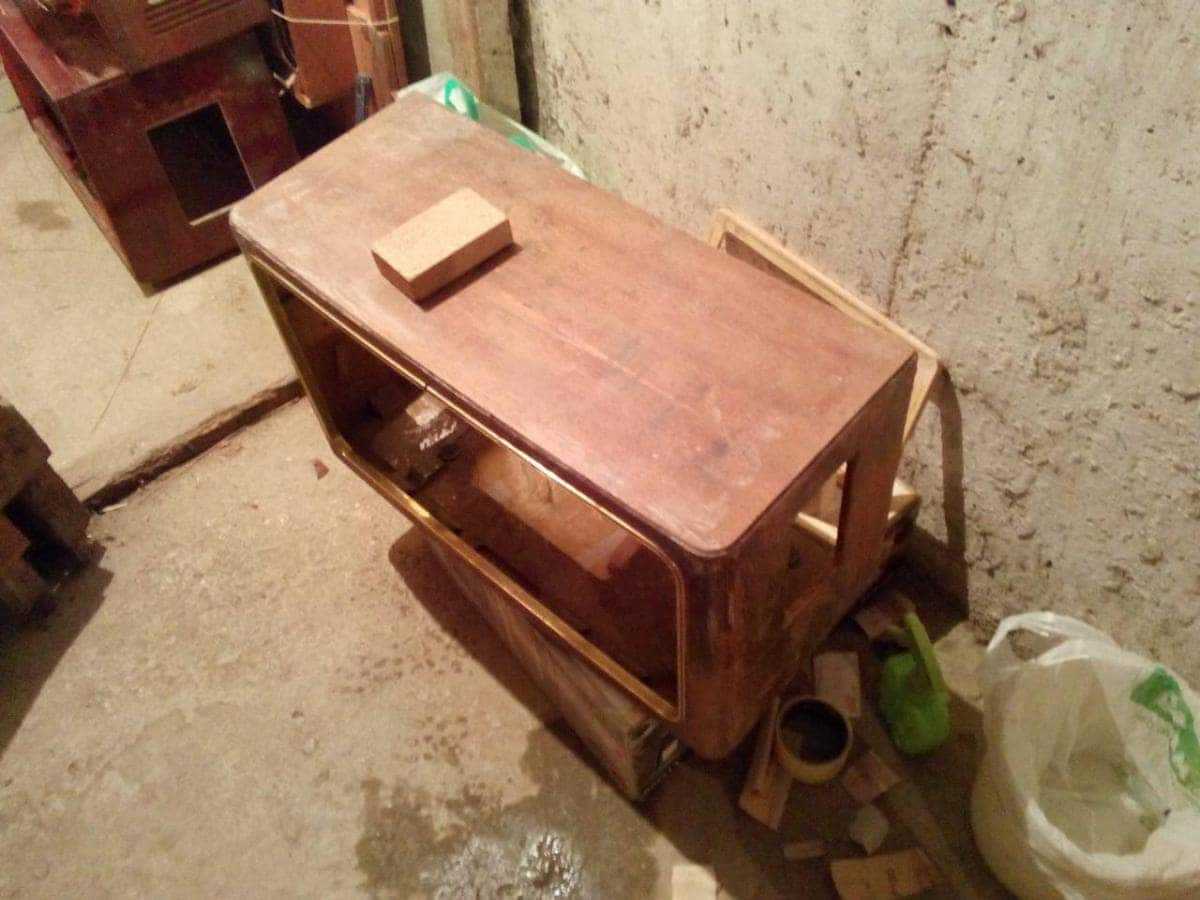

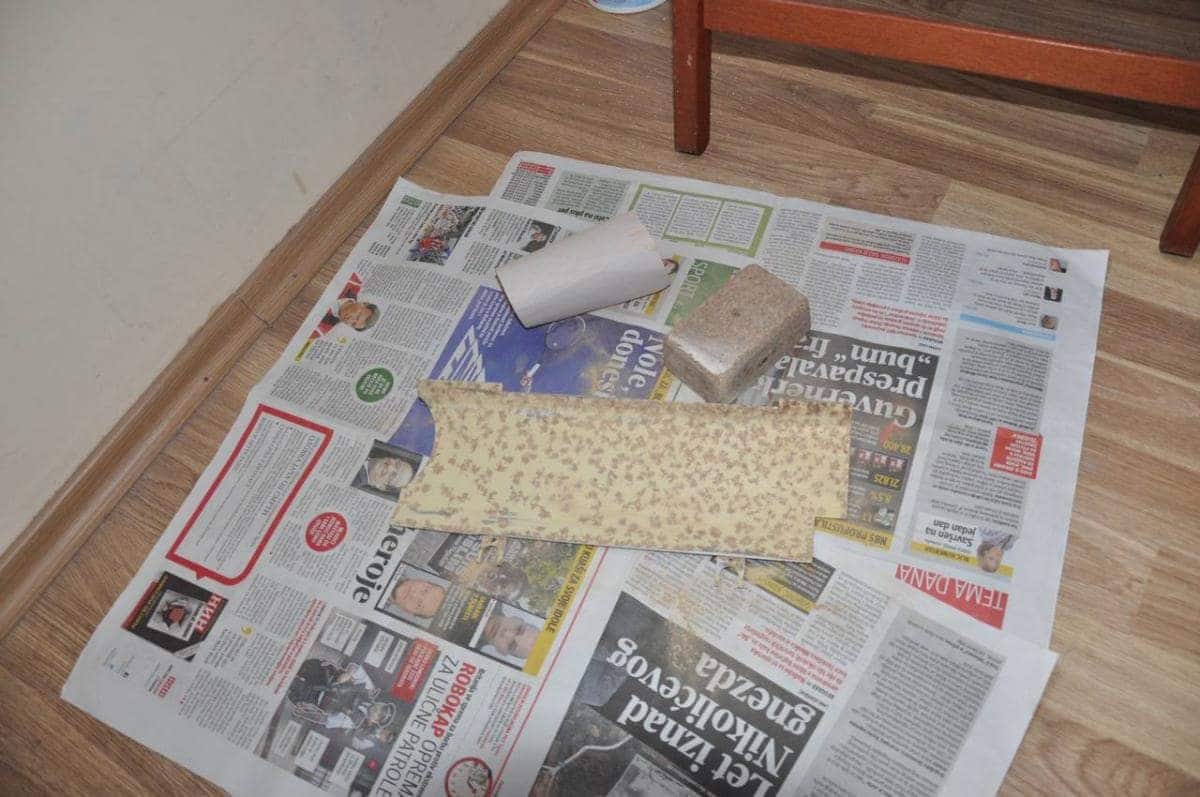

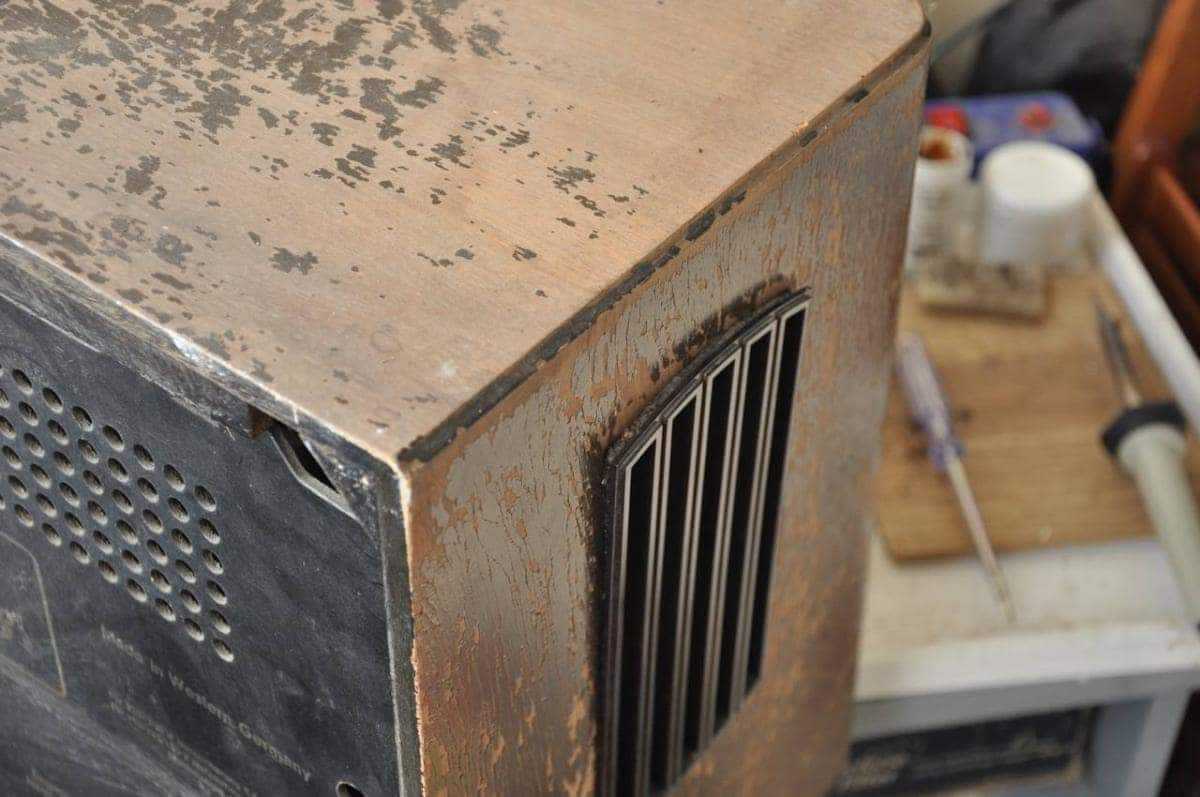

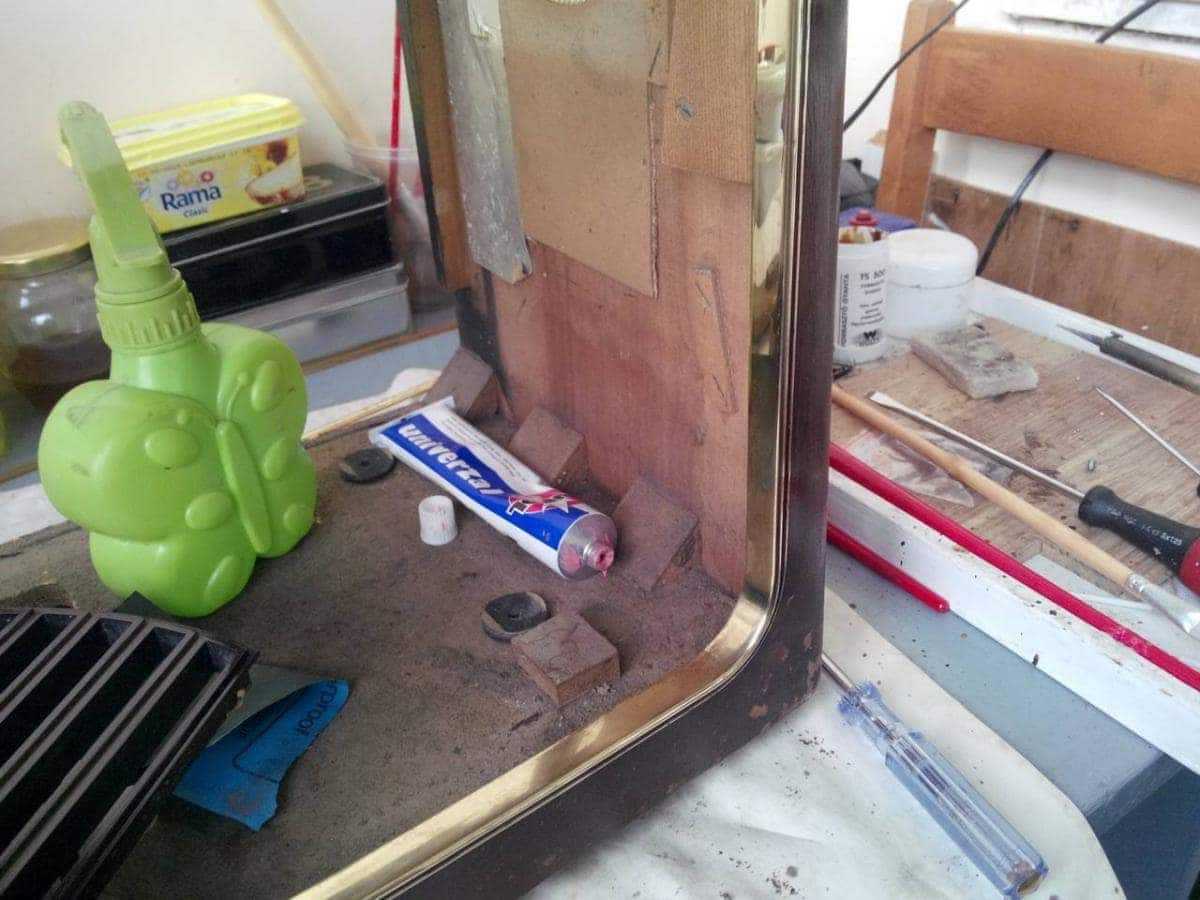

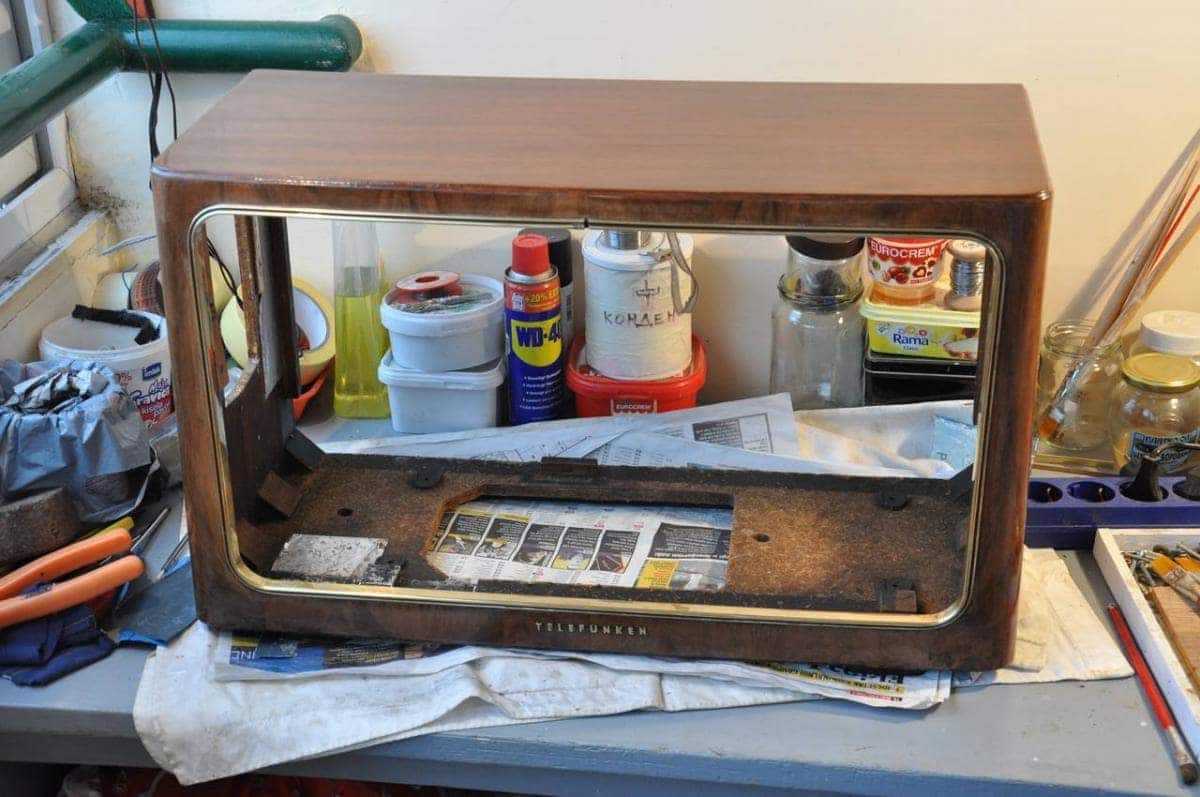

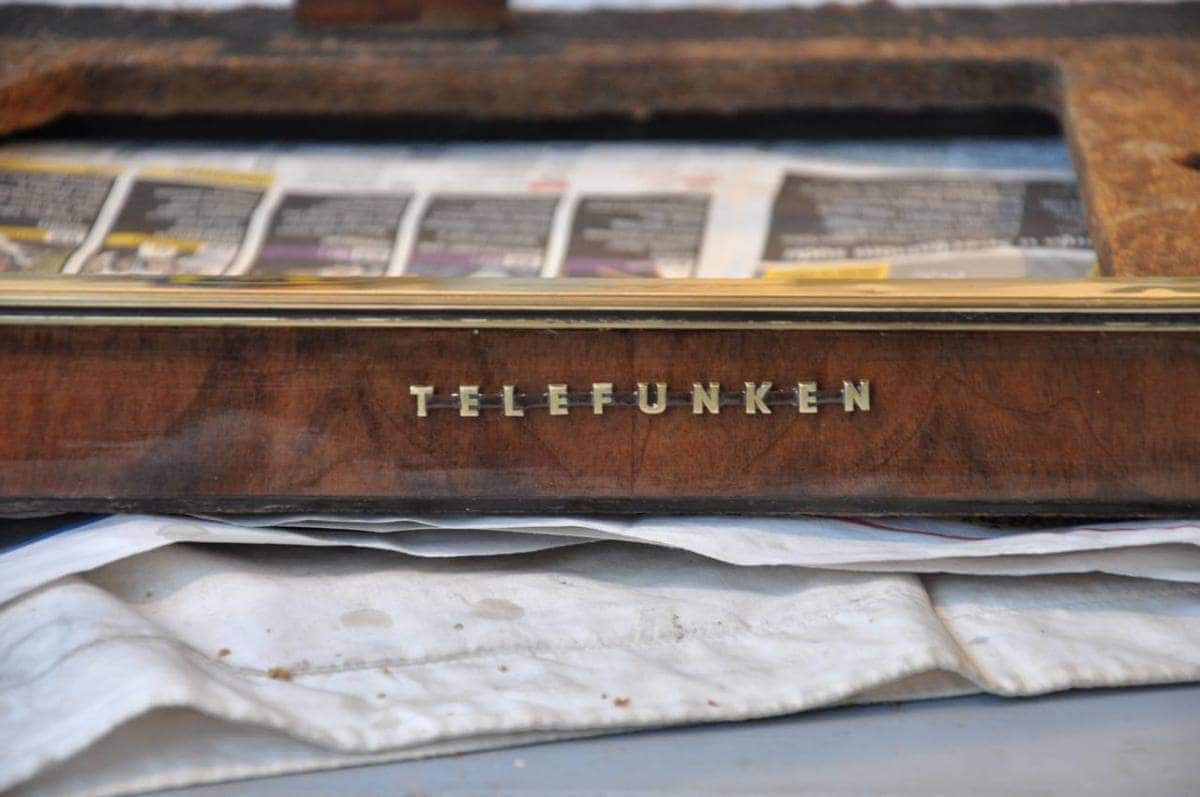

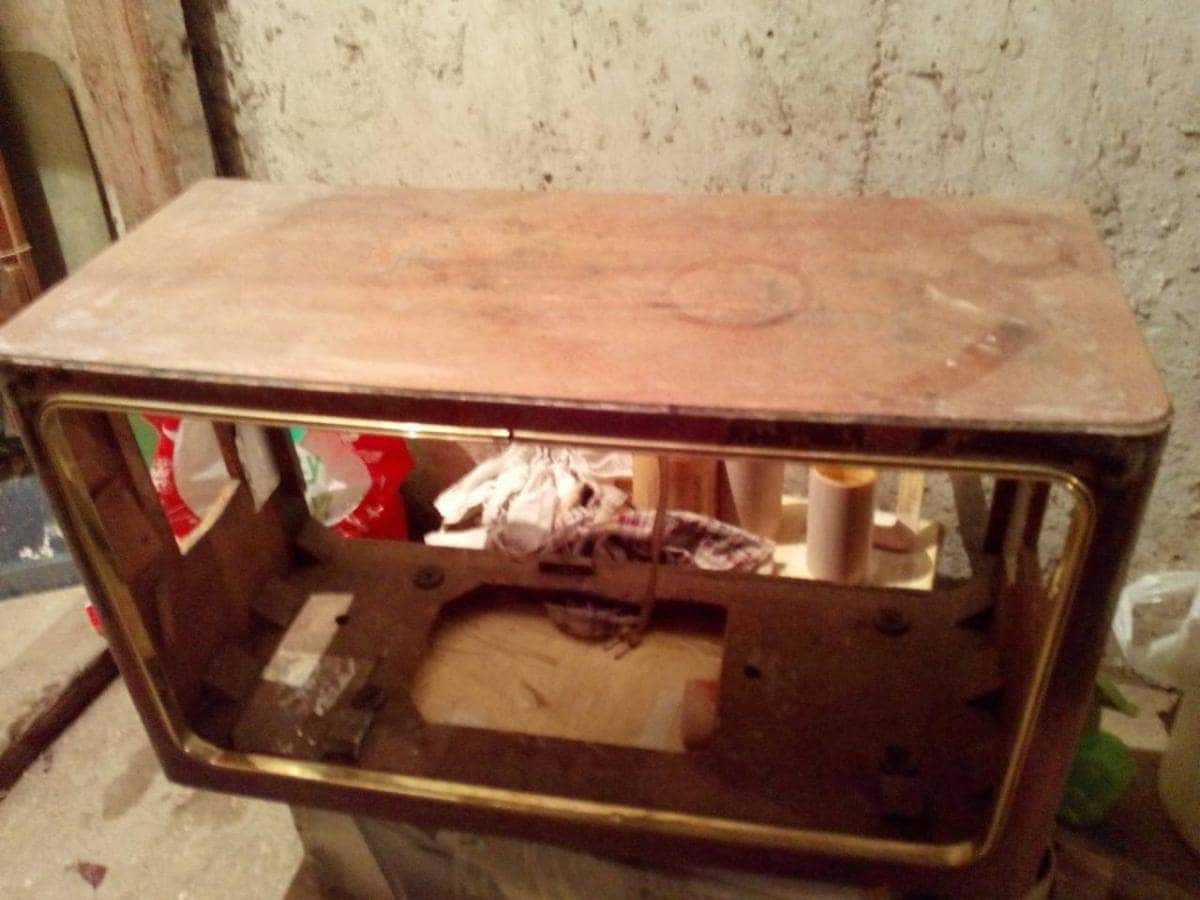

Onda ide naveći posao - sređivanje kućišta. U zavisnosti od stanja, potrebni su razni tretmani, a ovde konkretno, pošto je furnir bio u odličnom stanju, odlučio sam da skinem stre slojeve farbe i laka do čistog furnira i da ga prelakiram. Napomena: obično skidam ove mesingane lajsne, ali ovaj put sam ih ostavio pošto su bile nezgodno pričvršćene i sigurno bi se deformisale prilikom skidanja. Postupak traje par sati šmirglanjem različitim granulacijama od npr 120-180 pa do 600-1000 dok se ne dobije sasvim glatka, svilena površina. Na kraju je potrebno vlažnom krpom preći sve površine i sačekati da se drvo malo "naježi" i ponovo šmirglati najfinijom šmirglom. Otprilike to je to Spremno za dalju obradu. U međuvremenu su gotove i ukrasne maske:

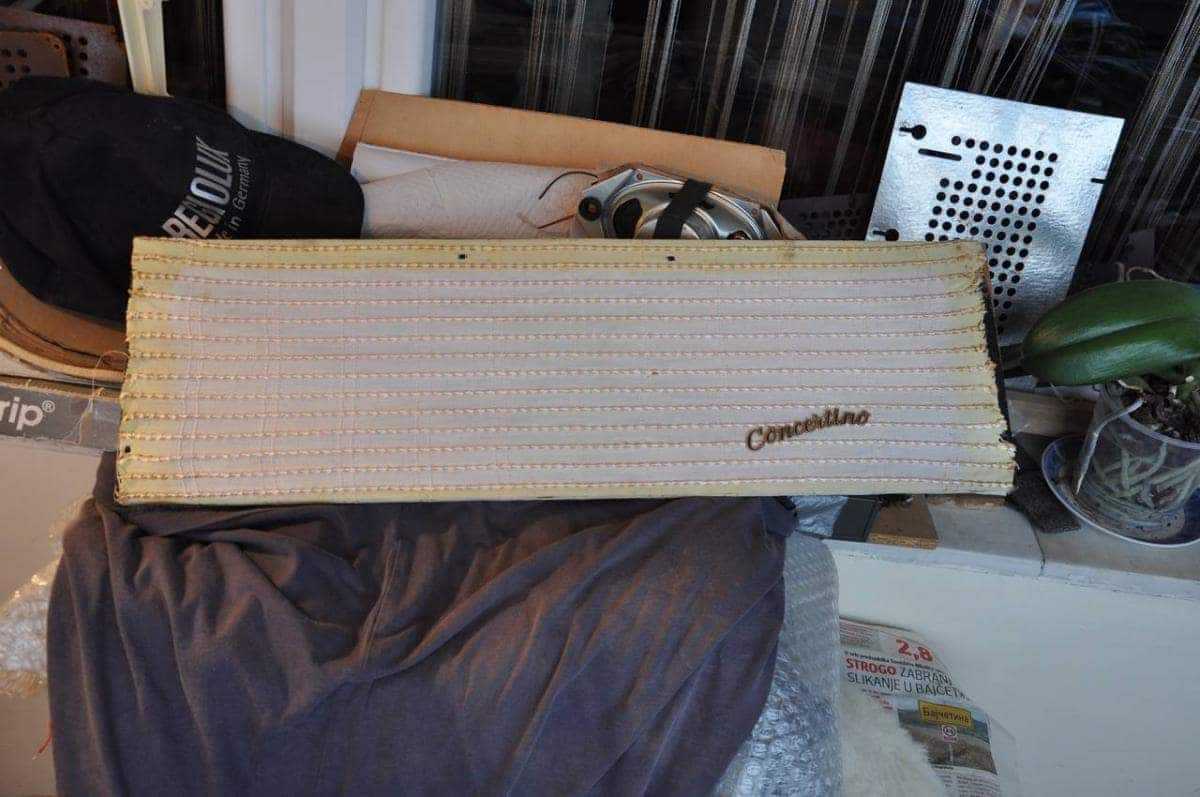

Treće: prednje platno Ovo je stvar koja traži izbor: zadržati originalno platno ili menjati. Kod ovakvih radija platna su stara 50+ godina. Iako ima izuzetaka, često su ova platna u dosta lošem stanju. Ako i nisu oštećena, budu prljava u manjoj ili većoj meri. Prilikom skidanja sa daske na koju su zalepljena može doći do oštećenja, desi se da se platno prosto raspadne. Za skidanje potrebno je isprskati ga vodom (više puta) i sačekati da popusti lepak. Zatim se pažljivo skine. Sledi pranje+izbeljivanje po potrebi (izbeljivač - varikina u vodu u koju se pere). Teži deo sledi posle pranja. Platno koje je oprano treba vratiti na dasku, ali ono bude sad dva broja manje nego pre pranja Potrebno je razvući ga i fiksirati još dok je mokro. Meni je ovaj deo uvek najteži, imao sam par puta neuspešnih pokušaja. Zato ako je platno u pristojnom stanju ostavim ga kakvo jeste, a ako je loše zamenim ga novim. U ovom slučaju, kao što se vidi na gornjim slikama platno je bilo prljavo, ali u dobrom stanju generalno. Odlučio sam da pokušam da ga operem. Postupak je bio koliko toliko uspešan, vidljivi deo platna se skroz oprao i izbeleo, a okolo, gde je inače pokriveno ukrasnom maskom, ostalo je malo žuto. Nekako sam uspeo da nategnem i fiksiram platno (prethodno sam namazao dasku lepkom). Lepak može da se koristi onaj za tapete. Sušenje Fiksiranje značke Prednja strana Sledeće su ukrasne maske. Nekad su plastične, nekad drvene i ako su drvene, najčešće moraju da se ofarbaju. Ovde su bile plastične ali su jako požutele, pa sam hteo da pokušam nešto drugačije sređivanje: izbeljivanje plastike. O načinu i uspešnosti više ovde: http://www.diyaudio.rs/topic/7320-izbeljivanje-plastike/ ...

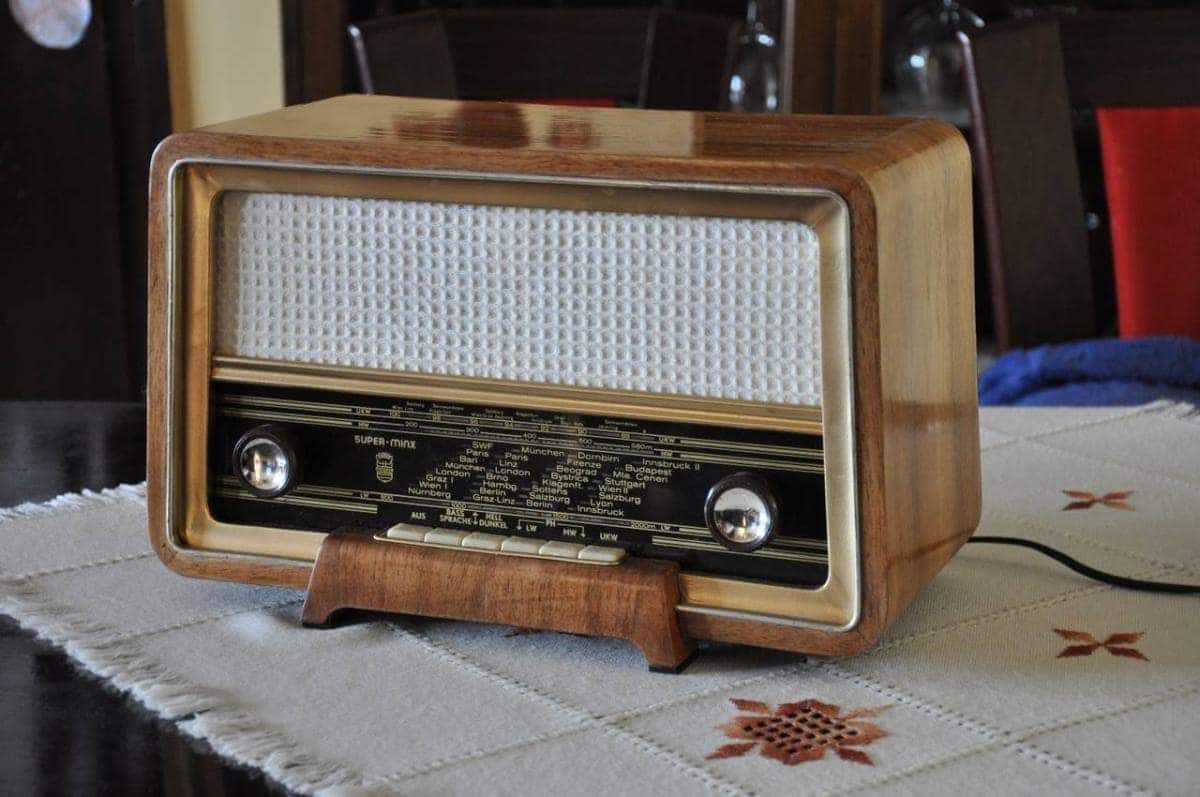

Ja vikam, ali nema voljnih majstora... Imam 3-4 (radija) koji su na čekanju jer ne umem da ih popravim. Javni poziv ako ima neko voljan da mi popravi: 1. Minerva super minx. Lepo sam ga sredio (estetski), ali nema dobar prijem. Ne može skroz čisto da uhvati nijednu stanicu, nego malo krči/šuška uvek. Radio inače nema mrežni trafo i koristi lampe sa oznakom U (UCC85, UL84, UABC80, dioda UY85, UCH81, UF85, UM80). Možda je i samo do ulazne lampe za ukw - UCC85, ali nemam rezervnu da proverim. Evo kako izgleda (posle sređivanja). Žao bi mi bilo da ga ne sredim do kraja: 2. RIZ 634 UKV, potrebna popravka, nisam stigao detaljno da ga gledam, pregoreva osigurač odmah po uključivanju. Ispravljačica 2xAZ1 3. Ei Niš Đulieta, radio je ali prestao odjednom. Mrežni trafo se jako greje, negde probija na masu verovatno. 4. Saba W5 3d.Ne znam šta je sve u kvaru. Vidi se da je iscureo elektrolit. I pokidana jedna sajla, ali nije od skale srećom nego od interne antene. Nisam ni pokušao da ga uključim.

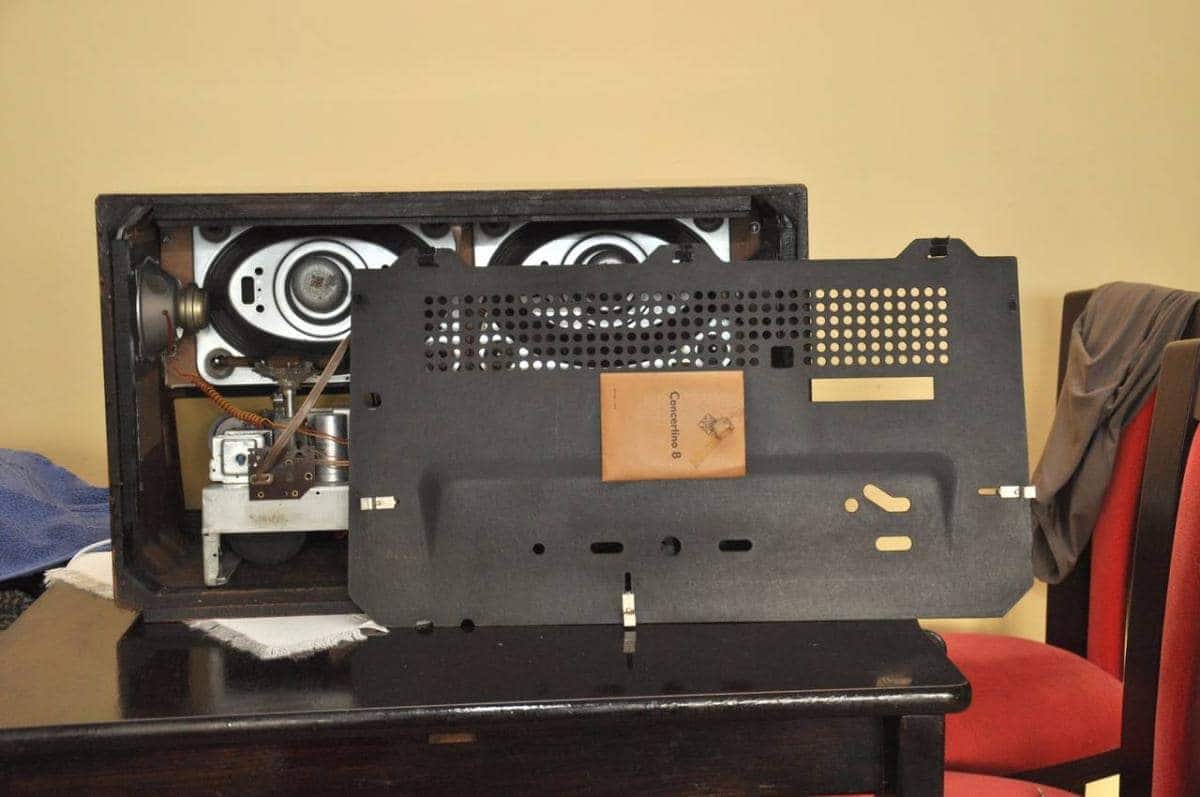

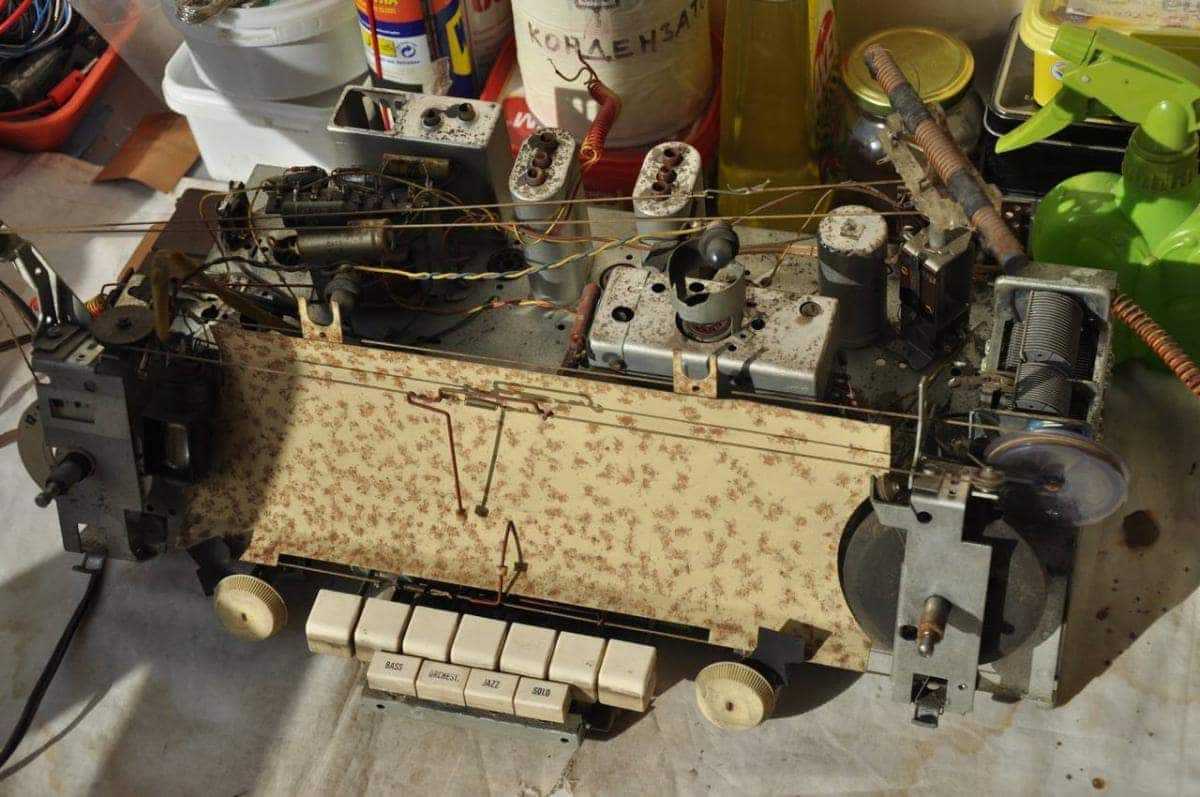

Kod restauracije ovih radija ima par stvari su uvek potrebne da se urade. Neću da uzimam u obzir poravku elektronike, jer je kod svakog nešto drugo u pitanju. Ako je u pitanju nešto očigledno, ond popravim sam, ako ne onda je već problem naći nekog ko će da ti uzme u popravku. Pošto su cene ovakvih radija male, onda se često više isplati kupiti ispravan radio, nego popravljati. Prvo, skoro uvek je potrebno ofarbati ploču iza skale, jer obično potamni ili zarđa. Neki radiji npr. Iskra Triglav ukv (inače odličan radio, po zvuku ravnopravan svakom Nemcu) imaju razapet beli karton iza skale i obično je potrebno napraviti novi, jer stari propadne. Na mom primerku je ta ploča dosta zarđala. Ja ih obično ofarbam sprejem bež boje - slonova kost. Čisto bela izgleda malo neprirodno, ovako mi je lepše. Drugo, potrebno je ispolirati lasne. Koristim neku polir pastu za metal po imenu "univerzal". Obično su te lajsne od mesinga pa mogu i da se malo šmirglaju finim brusnim papirom (vodeni, 1000+ granulacije) uz poliranje posle toga. Ako nisu od mesinga, negu su samo "pozlaćene", onda bolje ne mogu da se ispoliraju, nego ih treba lepo izbrusiti i obojiti zlatnim sprejem, mat ili glatkim, po volji. ...

Ovaj tvoj je malo napredniji. Godinu dan mlađi model, ima "stereo" izlaz i na izlazu 2xECL82. Magično oko je modernije, EM84. Ali zato moj ima 4 zvučnika

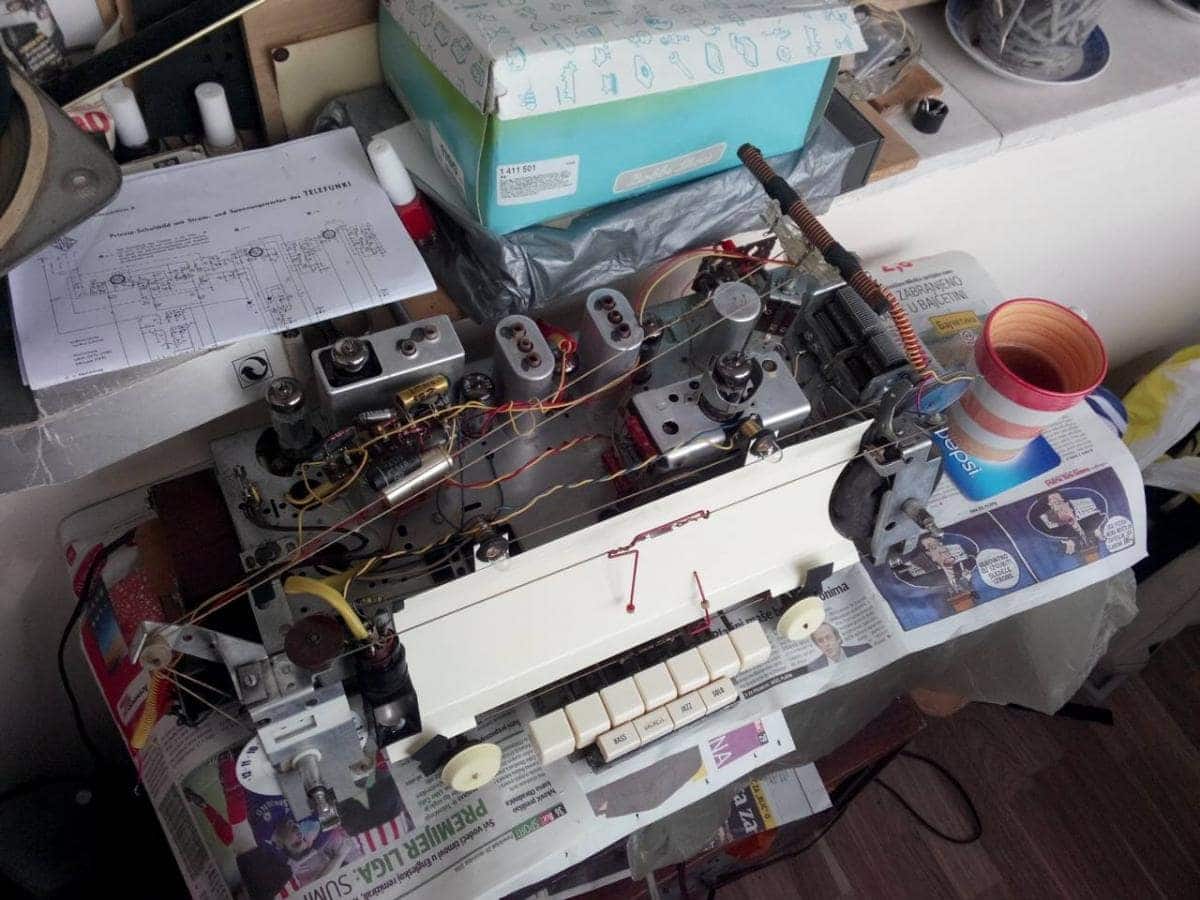

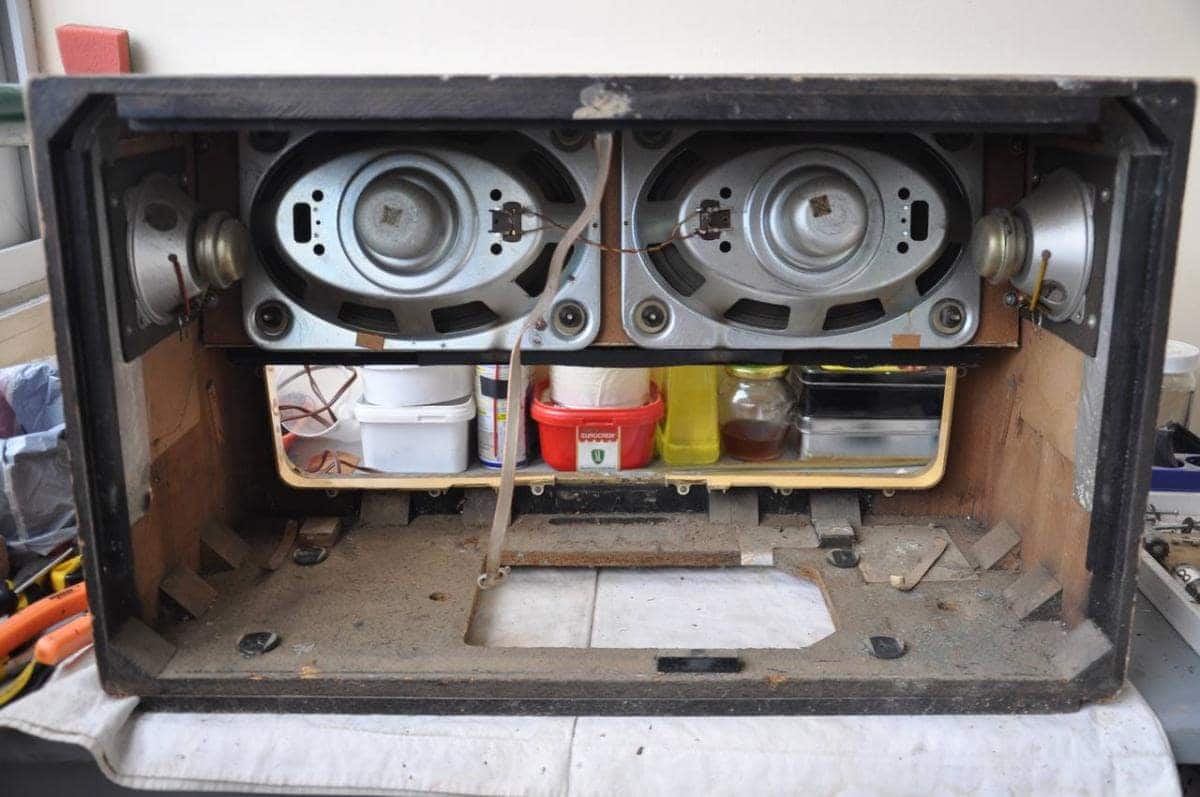

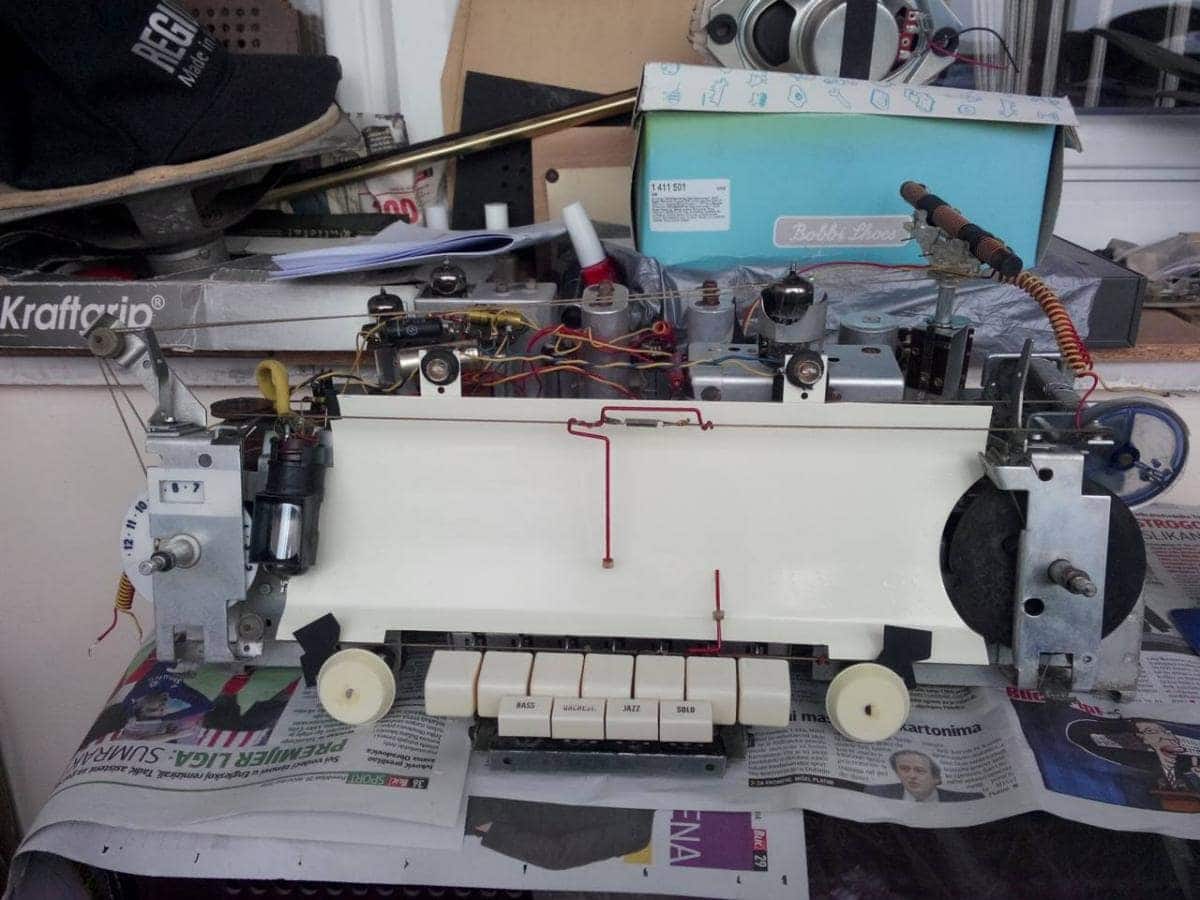

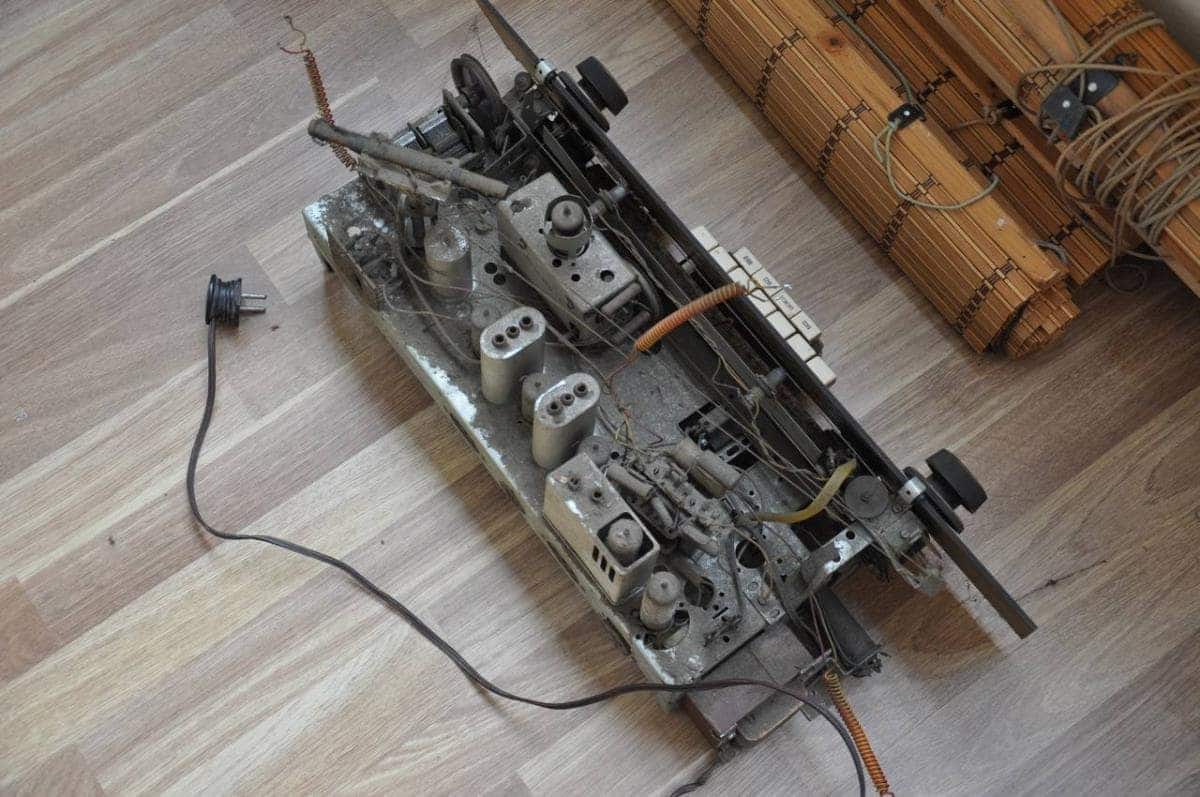

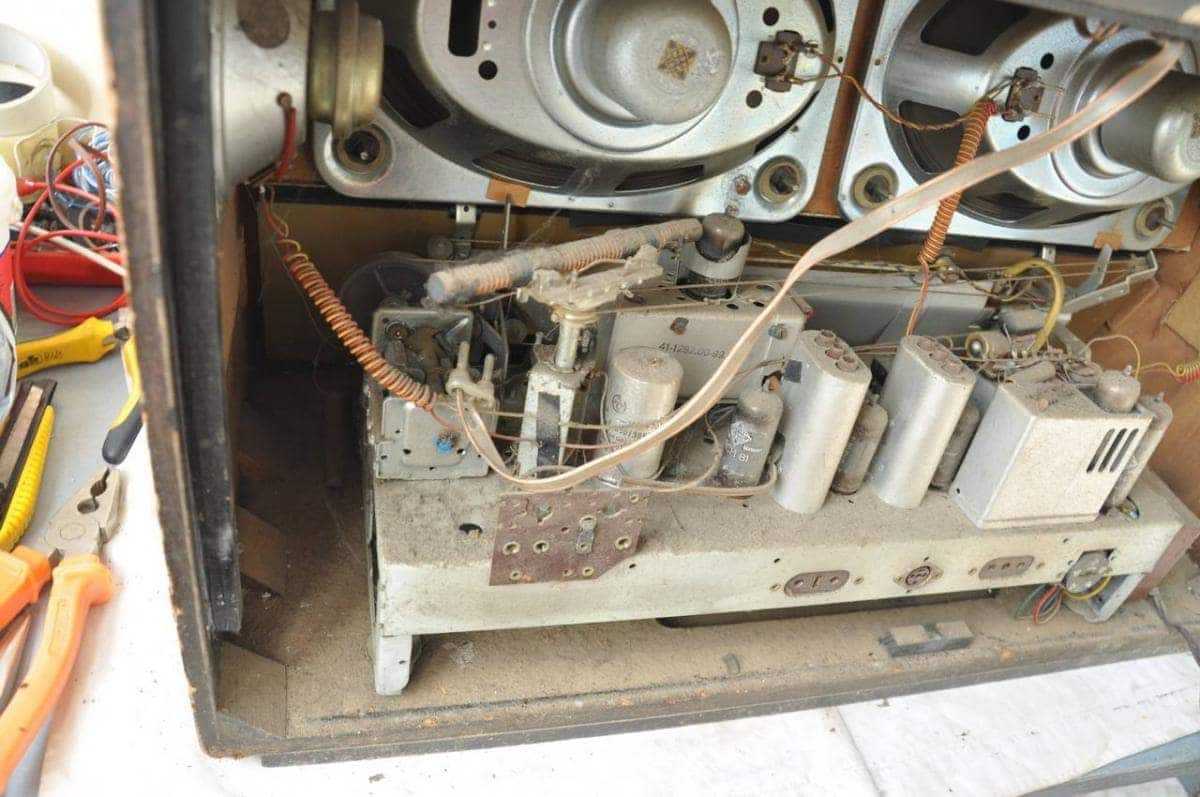

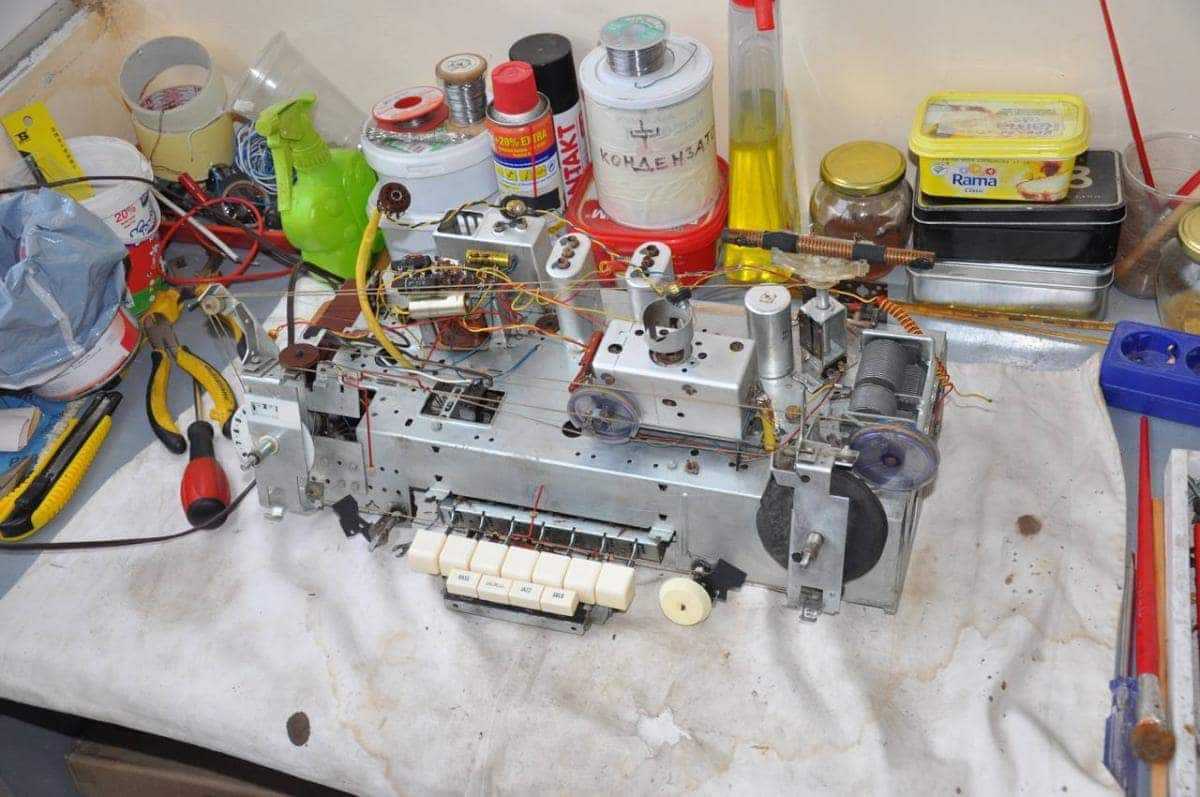

E, sad sam na konju, mogu da nastavim dalje sa sređivanjem. Usledilo je vađenje svega iz kućišta i detaljno čišćenje prašine... Ovako je već bolje :

Znate ono kad kupite neispravan uređaj a nadate se da je u stvari samo crko' osigurač. E pa meni se nije nikad to desilo. Do sada . Proverom sam utvrdio neispravnost istog pa sam posle zamene i vizuelnog pregleda ostatka, pristupio i audio pregledu. Odmah po uključenju jedna od dve sijalice je zasvetlela (dobar znak), a posle par sekundi je počeo da trešti. Brzo sam uhvatio dugme za jačinu, ali nije reagovalo na okret! Takođe, okretanjem dugmeta za skalu ništa se nije dešavalo, uprkos pomeranju kazaljke. Malo me brinulo što ne radi potenciometar za jačinu, jer nije običan nego ima osovinu u osovini, koja služi za okretanje interne antene. Pošto je bilo petak veče, nisam hteo da idem dalje sa ustanovljavanjem kvarova, ostavio sam da sve prespava. Ceo vikend je bio pred mnom. Sutradan sam se naoružao strpljenjem i krenuo ponovo u gledanje. Posle pažljivijeg zagledanja i shvatio sam da "glavno" dugme (prednji deo dugmeta sa dva prstena) pomera duge, srednje i kratke talase, a da za ukt ima još jedna manja skala i da sam sinoć pomerao pogrešno dugme . Da sve bude još lepše, ispostavilo se da je i pot za jačinu skroz dobar, nego se olabavio šraf za fiksiranje dugmeta pa je proklizavao. Usledilo je ponovno puštanje u rad, i... jeeee. Radi, a pri tome je prijem savršeno čist! ...

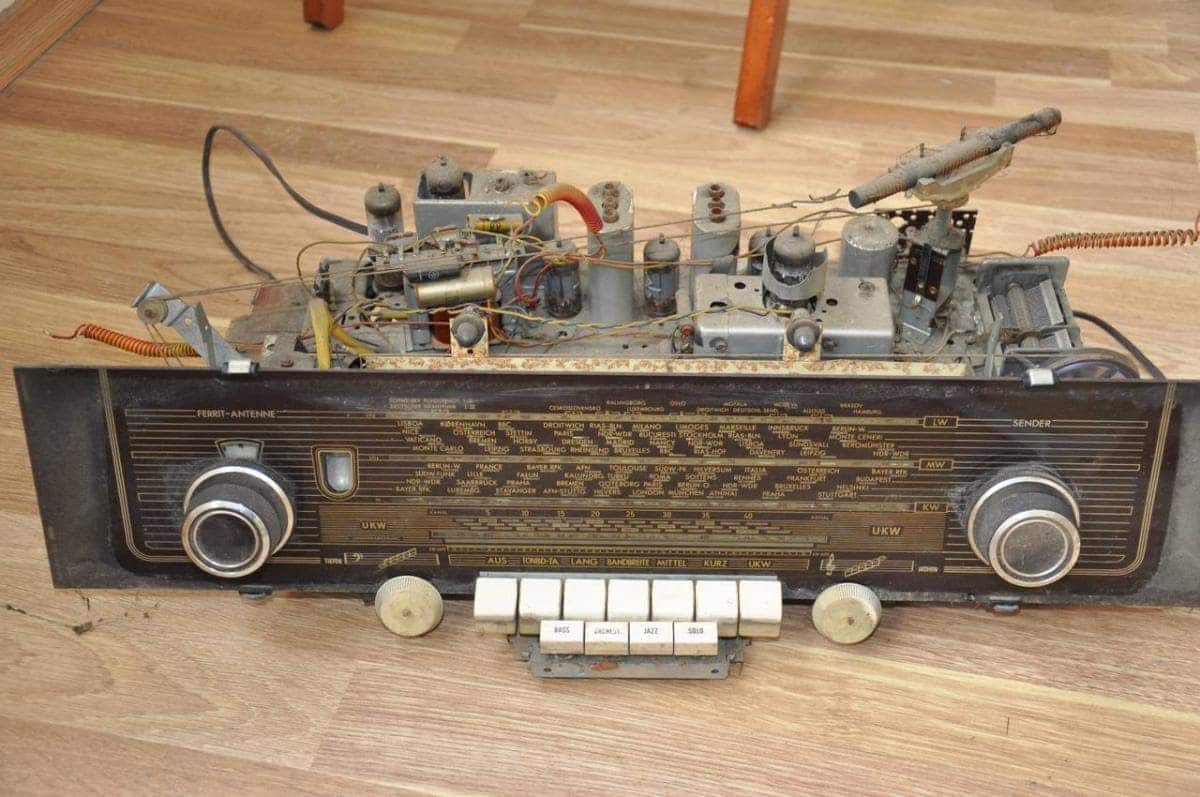

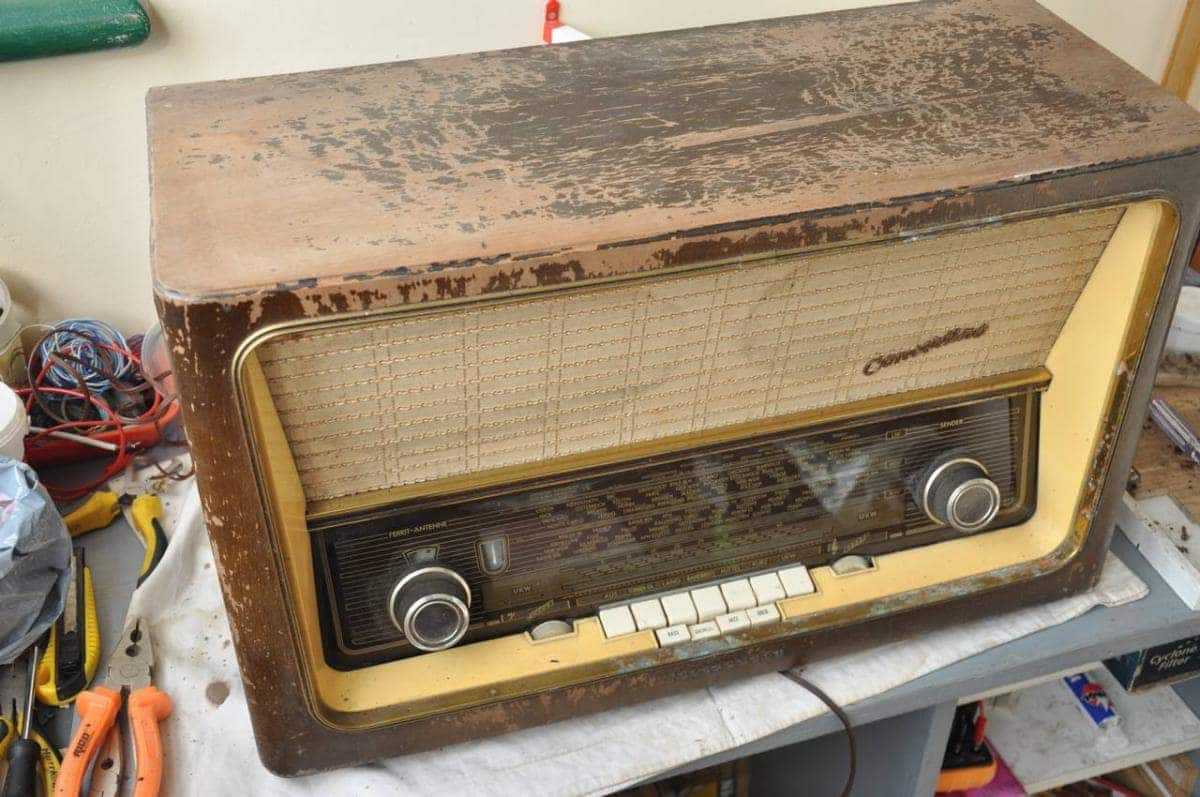

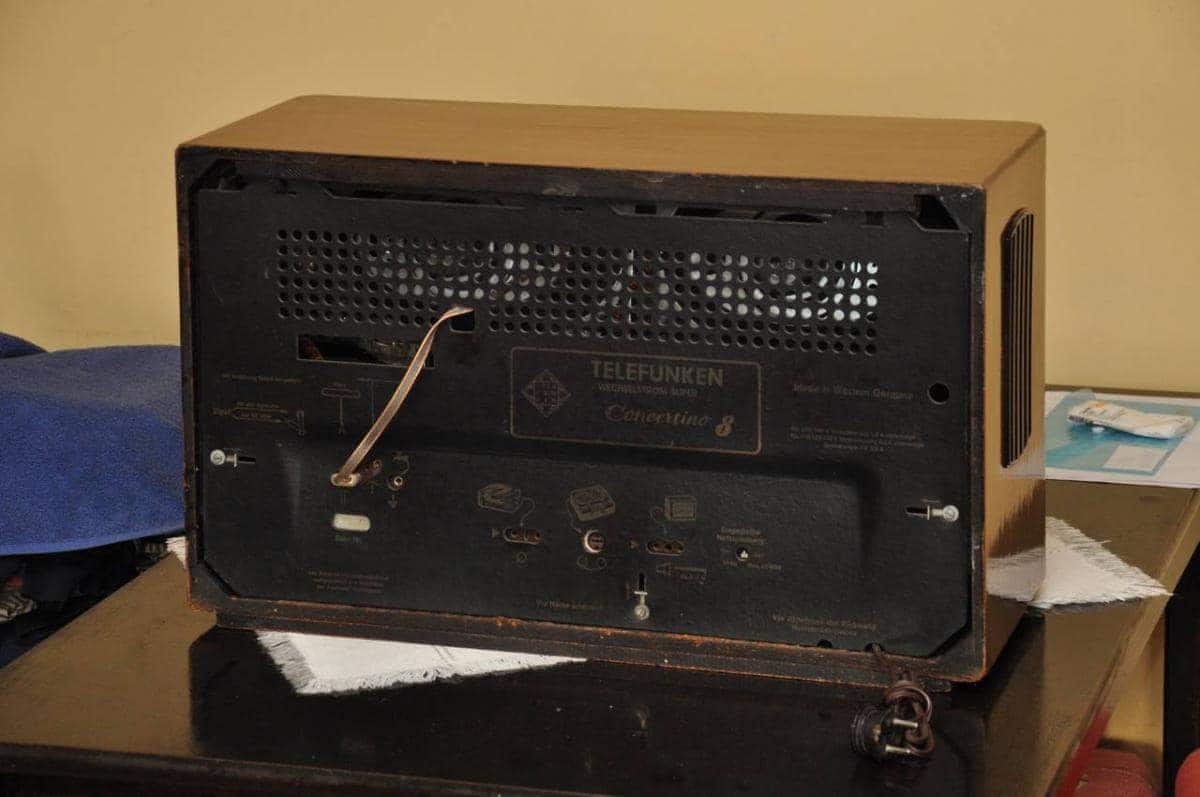

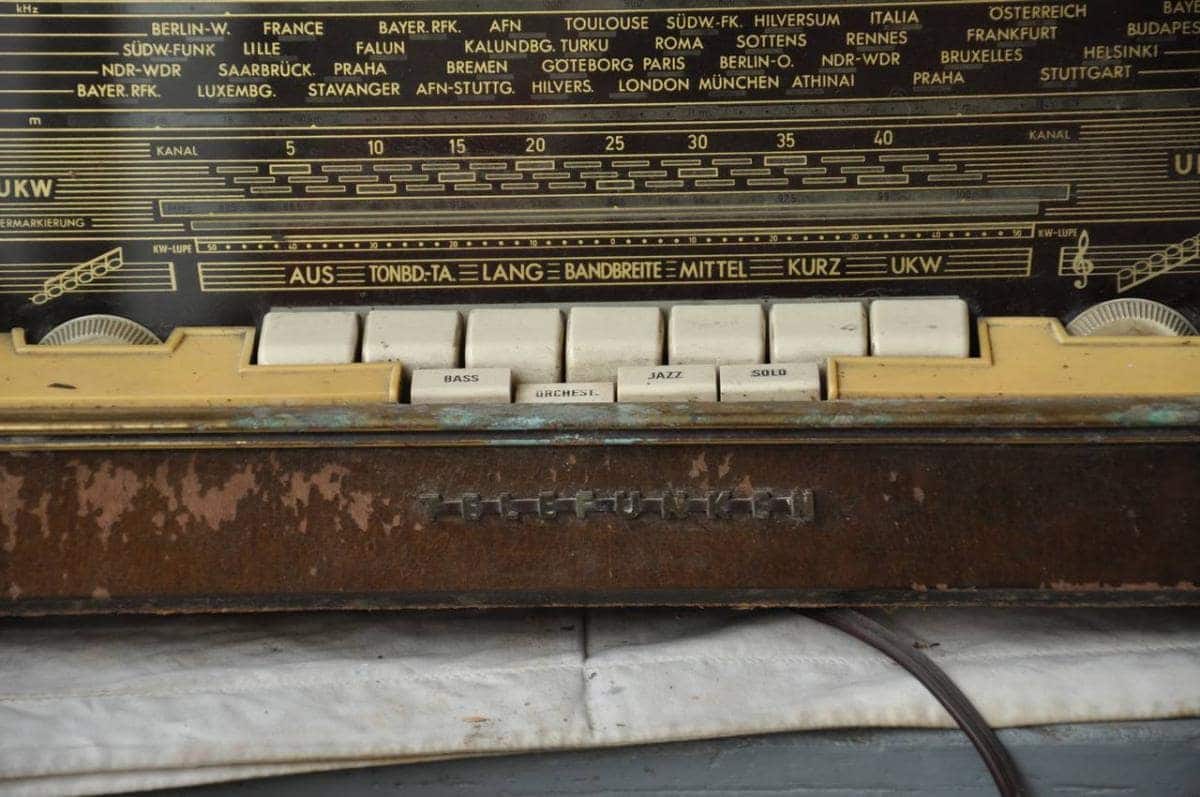

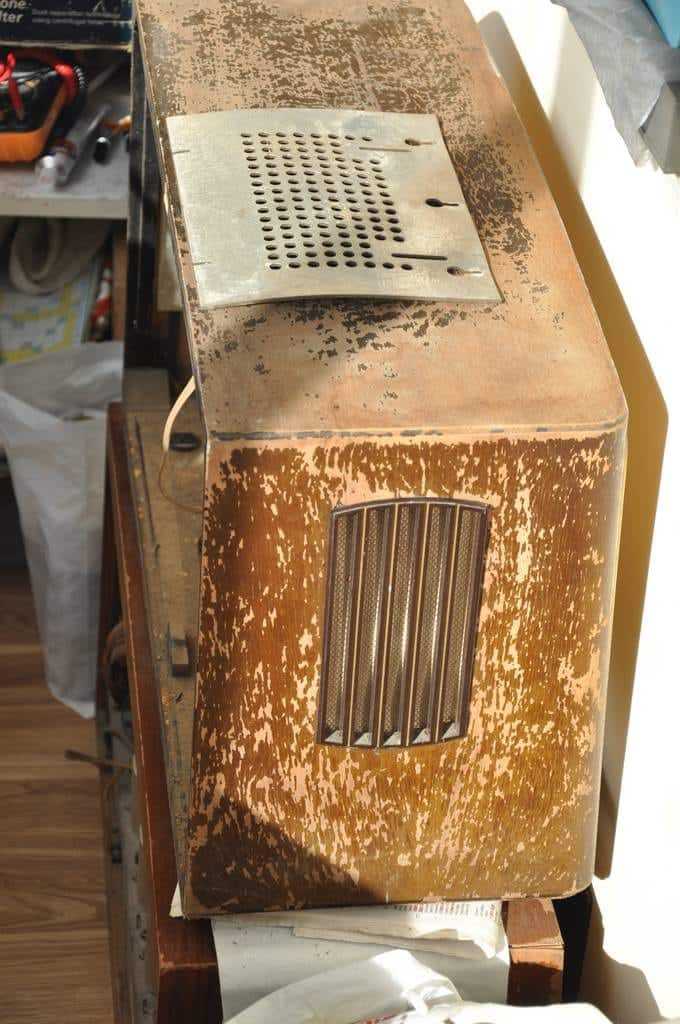

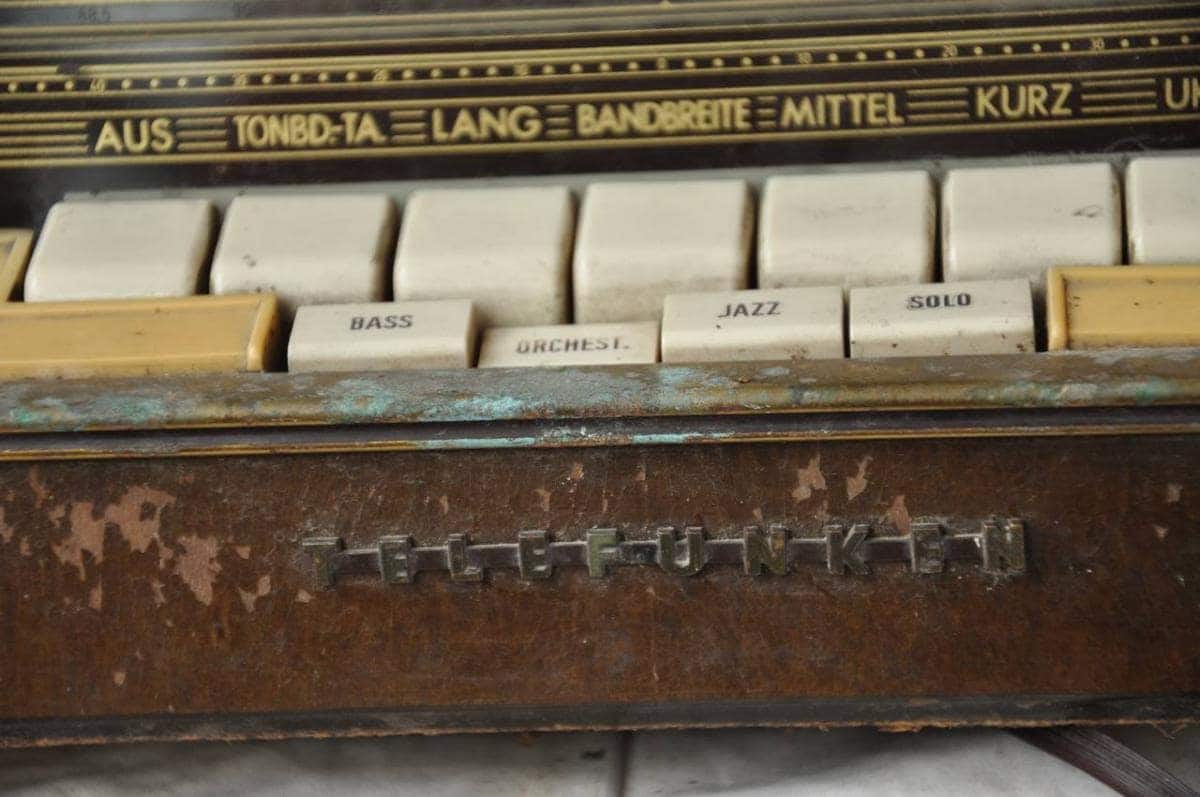

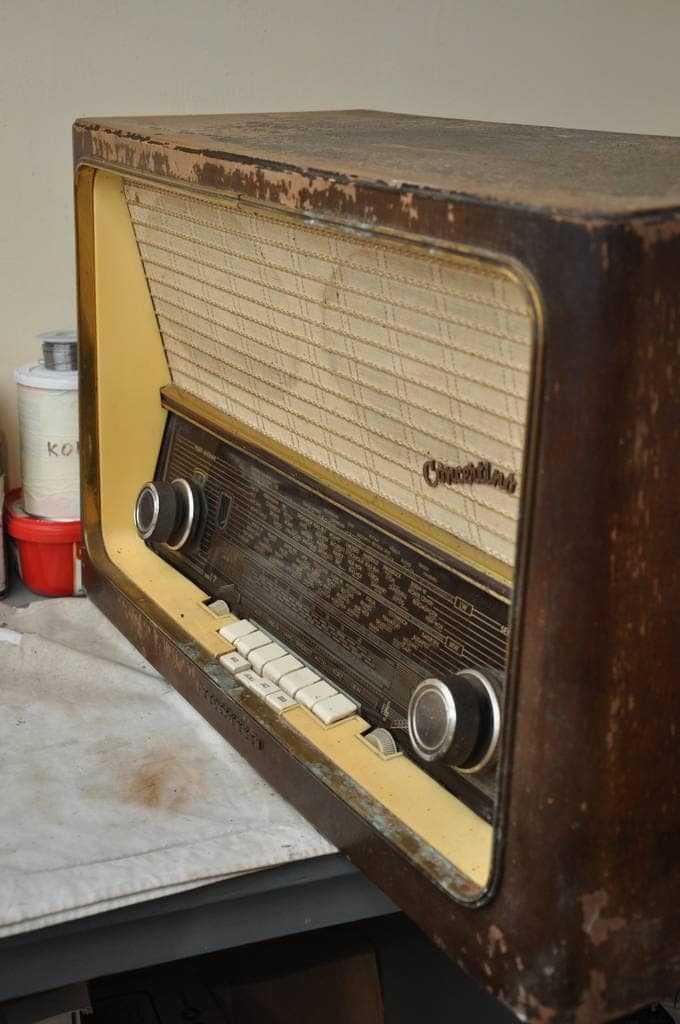

Skoro sam nabavio lep stari radio lampaš Telefunken, model Concertino 8. Pravljen je od 1958-1959. Radio ima 7 lampi sa lampom EL84 na izlazu. Magično oko je EM80, detektor FM talasa ECC85... Radio je bio u dosta lošem stanju i nije davao znake života. Međutim, sve je bilo tu, ništa nije bilo polomljeno (pre svega skala) i cena je bila povoljna. Kad sam došao kući, počeo je detaljniji pregled i ustanovljavanje stanja. Prvo što sam primetio je, da je izgleda u originalnom stanju (sa sve originalnim telefunken lampama). To, i da je stajao potopljen par cm u vodi, jer je imao tragove blata na dbu kućišta i tragove buđi po unutzrašnjim zidovima. Boja spolja mu se skoro oljuštila. Ali sve u svemu, ispod neugledne spoljašnjosti, odmah sam video da reč o pravom biseru. Brinulo me je malo zbog čega ne daje nikakve znake života, pa je usledila brza inspekcija...

Usledilo je ponavljanje postupka još nekoliko puta i malo po malo došlo se do željene (originalne) nijanse. Evo i poređenja 1. Posle jednog ili dva sunčanja 2. Poslednje sunčanje Krajnji rezultat i zaključak: Metoda izbeljivanja definitivno funkcioniše! Ko ima neki stari uređaj kome je potrebno povratiti stari sjaj, može na ovaj način da dođe do željenog rezultata. Kako bih ocenio uspešnost mog pokušaja: 85%. Razlog zbog čega nije 100% je što su mi se negde u toku postupka na par mesta pojavile bele mrlje. Razlog je to što sam jedan dan ostavio namazane plastike same na terasi ceo dan bez mazanja. Bio sam nestrpljiv i nisam hteo da mi propadne sunčan dan. Tamo gde nije bilo ravnomerno nanešeno sredstvo pojavile su se mrlje. Iako sam čitao o toj mogućnosti, morao sam sam da naučim na svojoj grešci. Mrlje su doduše jedva vidljive i ne vide se pod veštačkim svetlo. Primećuju se samo na jakom dnevnom svetlu. Na kraju, iako je pojava mrlja bila vidljiva samo pod nekim uslovima, smetalo mi je to i primenio sam oprobani metod - farbanje bojom u spreju (Happy colors), nijansa u boji slonovače i rezultat je kakav sam i želeo. Parče završenog radija, ostatak u drugoj temi: http://www.diyaudio.rs/index.php?app=forums&module=post&section=post&do=new_post&f=5

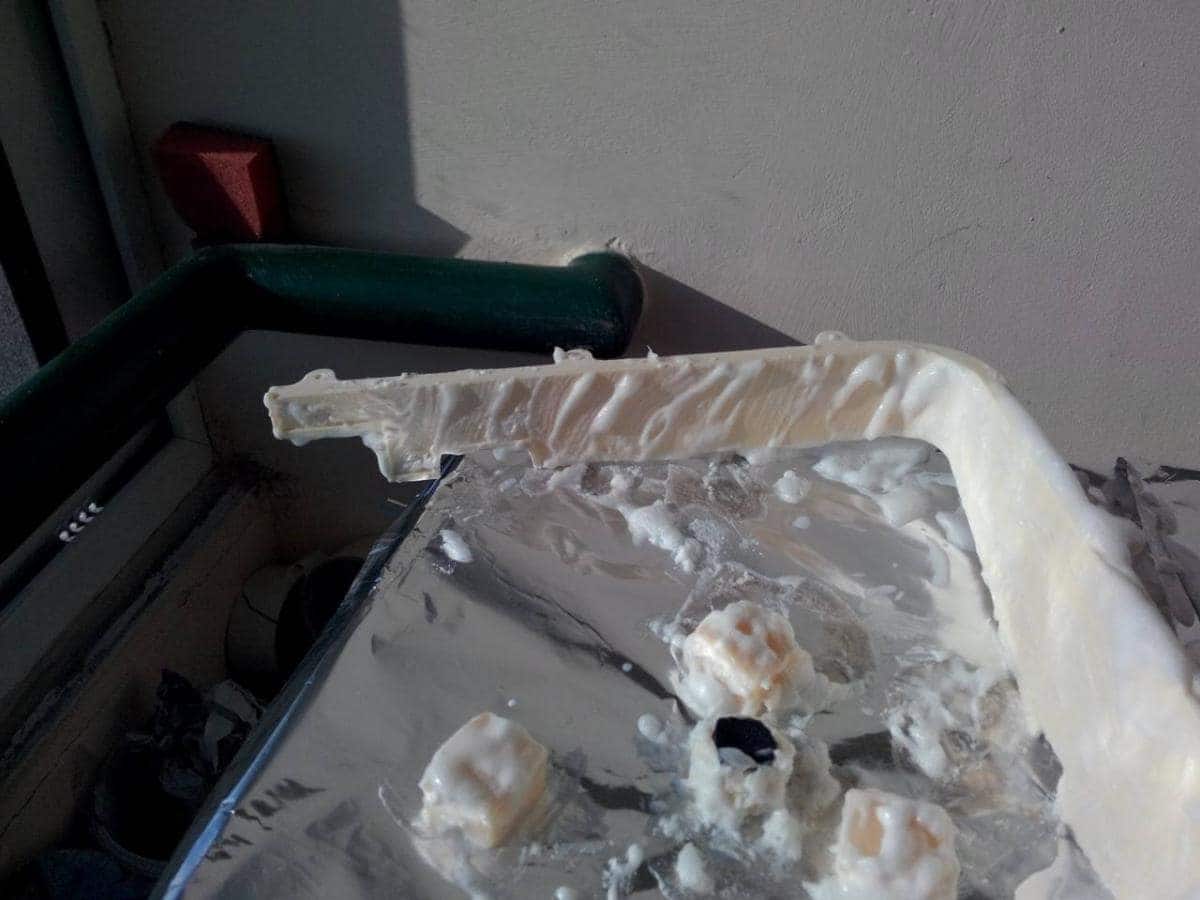

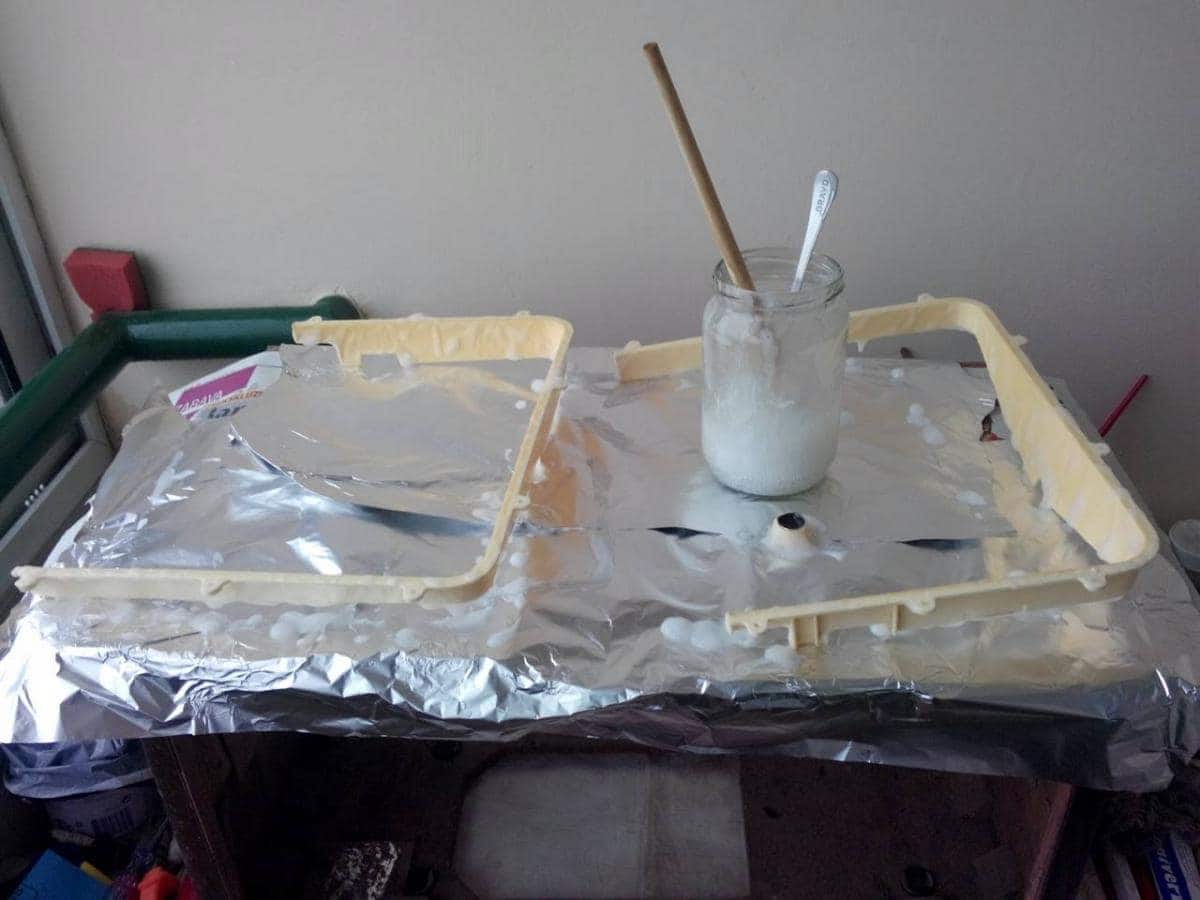

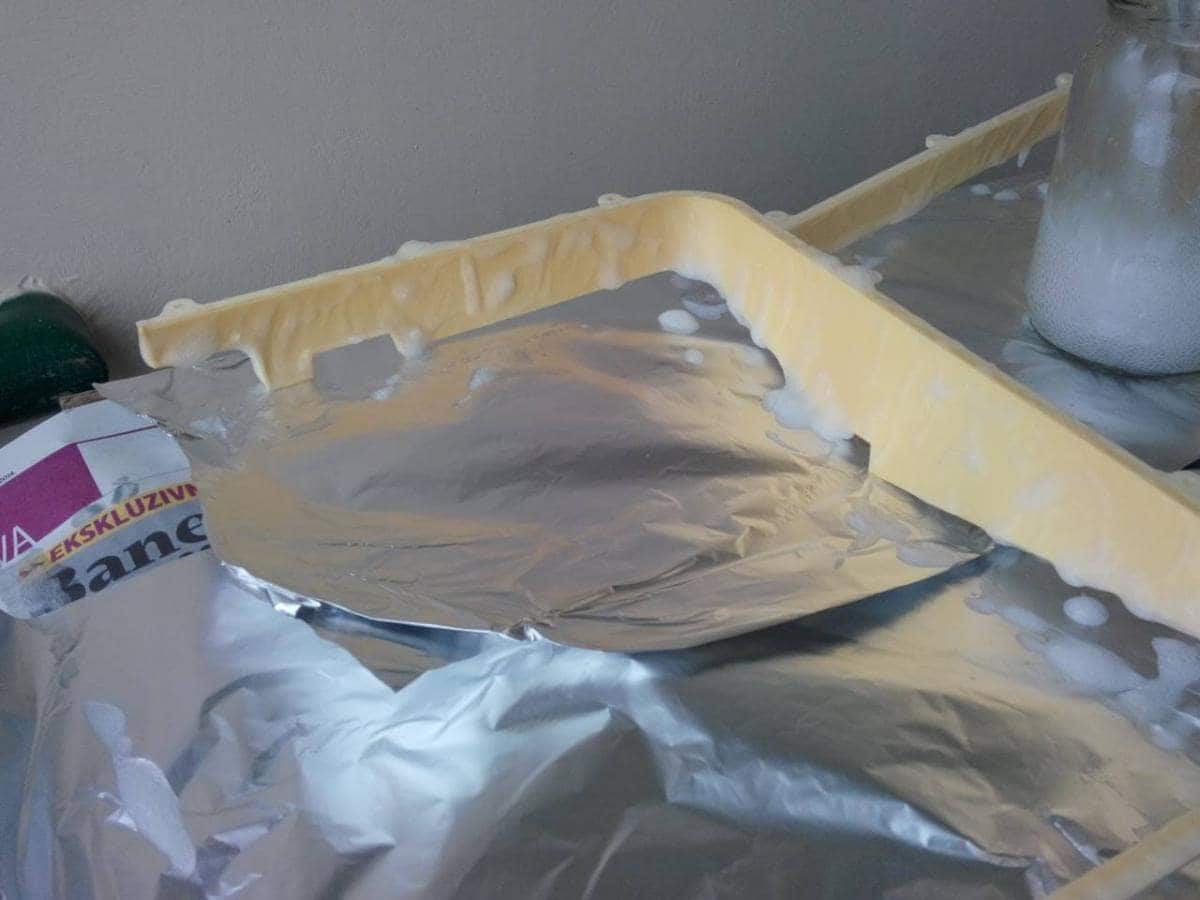

Dobijenu smesu je potrebno četkicom naneti na plastiku koja se izbeljuje. Površina prethodno naravno mora lepo da se očisti. Treba naneti doboljno debeo sloj da se nigde ne "providi" i stalno održavati (npr. svakih pola sata-sat) da se ne osuši. Savetuje se i da se sve to uvije u neku providnu foliju, kako bi se usporilo isušivanje, ali nisam probao. Ja sam ga mackao s vremena na vreme (mislim na plastiku, naravno ). Postupak traje zavisno od stepena promene boje i vremenskih prilika. Nekima je bilo dovoljno ar sati po sunčanom danu, a neki su postupak ponavljali dve-tri nedelje, svakodnevno. Važno: jednom napravljena smesa je, kažu, efikasna oko 48h, pa sam se i ja toga držao. Posle prvog "sunčanja" od 3-4sata, jedva da sam video neku promenu. Vreme je bilo uglavnom oblačno. Evo kako je izgledalo posle drugog tretmana. Ovaj put vreme je bilo sunčano, a terasa je zastakljena pa je bilo prilično toplo: Rezultat je već bio očigledniji. Posle potrošene prve količine, koju sam koristio dva puta, morao sam da nabavim još hidrogena. Pošto u lokalu nisam našao čist rastvor hidrogena, kupio sam hidrogen za kosu u obliku emulzije (slika koju sam greškom stavio u prvi post). Pošto je on već gušći, nije potrebno dodavati glicerin i ugušćivač. Dodao sam samo oksidant. Dobije se slična smeša i rekao bih isto efikasna. Nastavak...

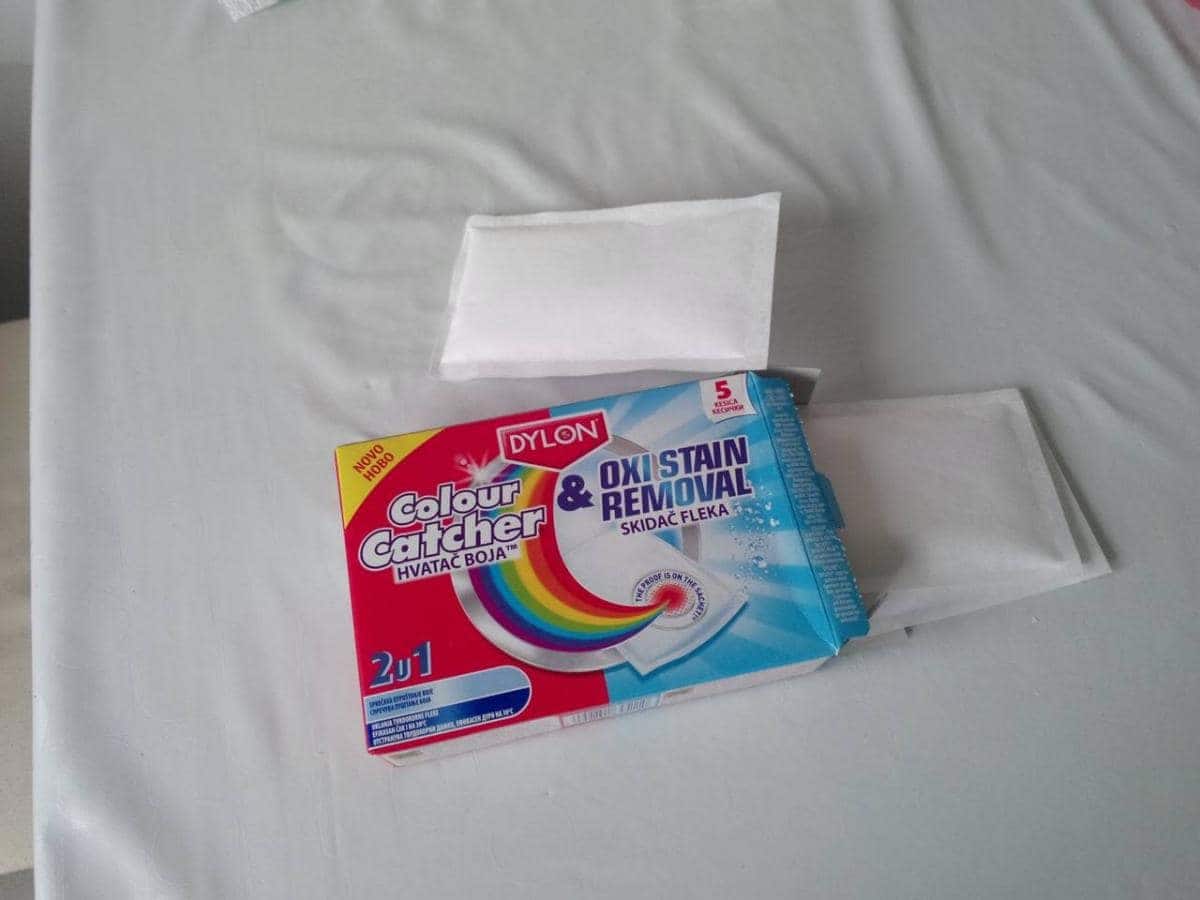

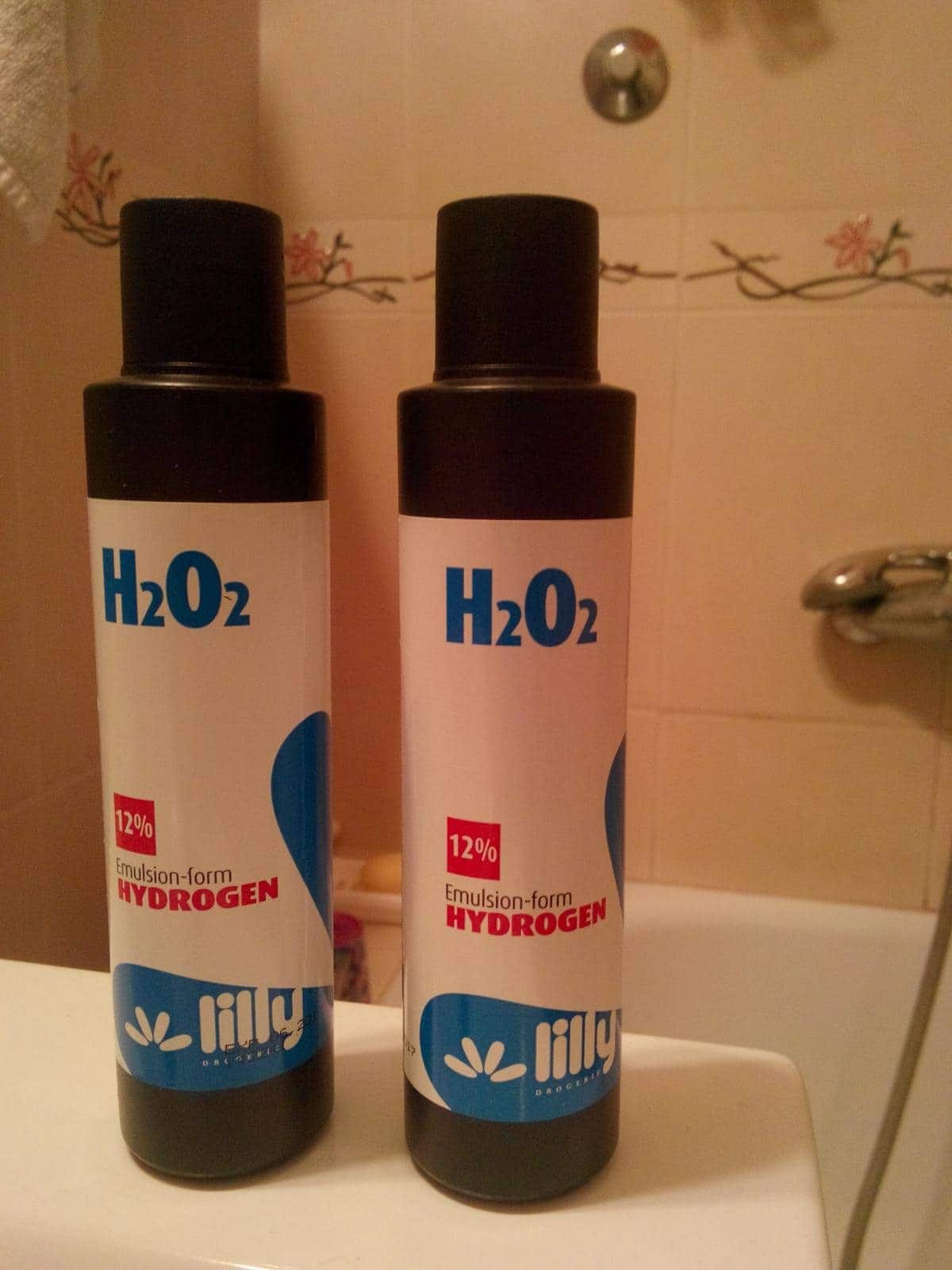

Glavni sastojci su prvi i poslednji, tj. hidrogen i aktivator. Ostalo je pomoćno, kako bi sredstvo bilo zgodnije za primenu, tj da se ne bi prebrzo sušilo. Recept za pravljenje smeše (u našim uslovima), koji sam ja koristio: - 200ml hidrogena 12% (140 din) - 1 supena kašika gustina, iz kuhinje, ne znam koliko košta - 1 kafena kašika glicerina - prah za skidanje mrlja kao kad se posoli hrana kad se sprema (prstohvat) dobro smešati i sačekati neko vreme (15 - 30 min). Napraviće se penasta smeša koja podseća na... pa biće vam jasno sa slika. Važna napomena. Sredstvo je dosta agresivno prema koži i treba koristiti obavezno gumene rukavice, a trebalo bi i zaštitne naočare. Nastavak....

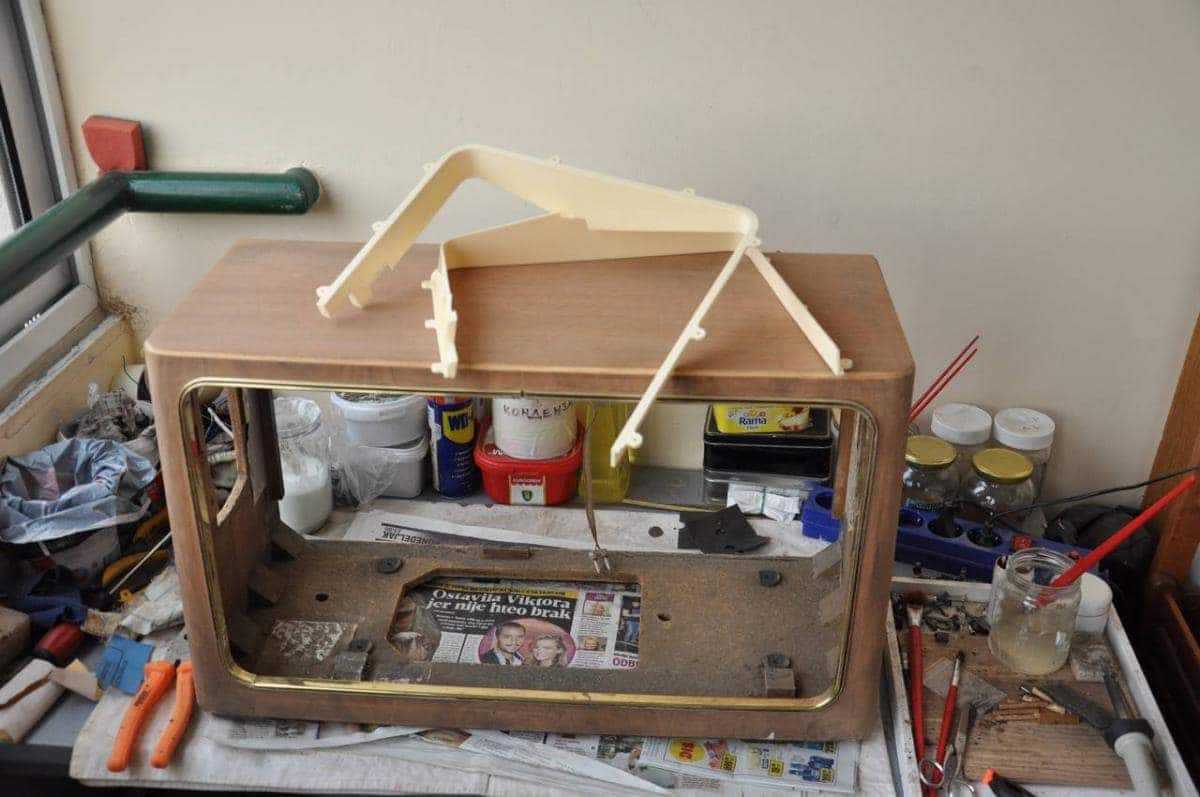

Ne znam u koju grupu tema bi ovo trebalo postaviti, pa ako administratori znaju bolje neka prebace. Reč je o problemu koji se stvara kod starih uređaja koji su bili napravljeni od plastike (kućišta ili delovi kućišta, a ogleda se u promeni boje plastike tokom vremena. Ono što je mene podstaklo da razmišljam o tome je jedan stari lampaški radio koji sam nabavio i hteo da ga restauriram (nešto više o tome biće u drugoj temi). Jedan deo kućišta je od plastike, koja je originalno bila približno boje slonove kosti, a sada je potamnela u tamno žutu - narandžastu. Ako ste imali sličan problem, znate da je to najčešće nemoguće oprati (ili makar meni nije poznat način), šta god da se koristi. Evo slike, koja objašnjava bolje na šta mislim Tražeći po internetu rešenje na tu temu, naišao sam na dosta članaka i ispostavilo se da postoji dosta efikasno rešenje. Postupak, odnosno sredstvo koje se koristi je "Retrobright". Do uzroka problema i njegovog rešenja su došli kolekcionari i zaljubljenici u stare kompjutere, koji su imali problem sa promenom boje plastike kućišta kompjutera i monitora. Reč je o tome da se pri izradi plastike za kućišta u nju dodaju neka jedinjenja ili smeše koja poboljšavaju njena svojstva u slučaju požara, npr. brom. Međutim u reakciji sa UV zračenjem iz dnevne svetlosti, vremenom dolazi do reakcije (broma sa kiseonikom iz vazduha) i promene boje takve plastike. Rešenje je detaljnije objašnjeno na mnogo sajtova (samo ukucajte retrobright), a svodi se na to da se odgovarajuće sredstvo, koje možete i sami da napravite, aplicira na plastiku i izloži se dejstvu UV zraka. UV izvor može biti prirodan -sunce, ili veštački - UV lampa. Na stranim sajtovima se pominju neki sastojci kojih ovde naravno nemamo, ali može da se improvizuje. Potrebni sastojci: - vodonik peroksid (ili ti hidrogen, 9% ili 12% rastvor), ima ga u apotekama - zgušnjivač, u Engleskoj ga zovu Xanthan gum, kod nas sam našao da koriste gustin pa sam i ja to koristio - glicerin, ima ga u apotekama - oksidator, koji će da ubrza i potpomogne postupak. Za oksidator se koriste praškastra sredstva za skidanje fleka koja sadrže natrijum perkarbonat. Obično na njima piše OXI i da sadrže jedinjenja na bazi kiseonika. Npr vanish "oxi action" prah ili "dylon" skidač fleka Iako se savetuje rad po sunčevoj svetlosti, rešio sam da pokušam da li će uspeti, uprkos nedostatku sunca (zima jelte nije baš najbolji period). Nastavak sledi...

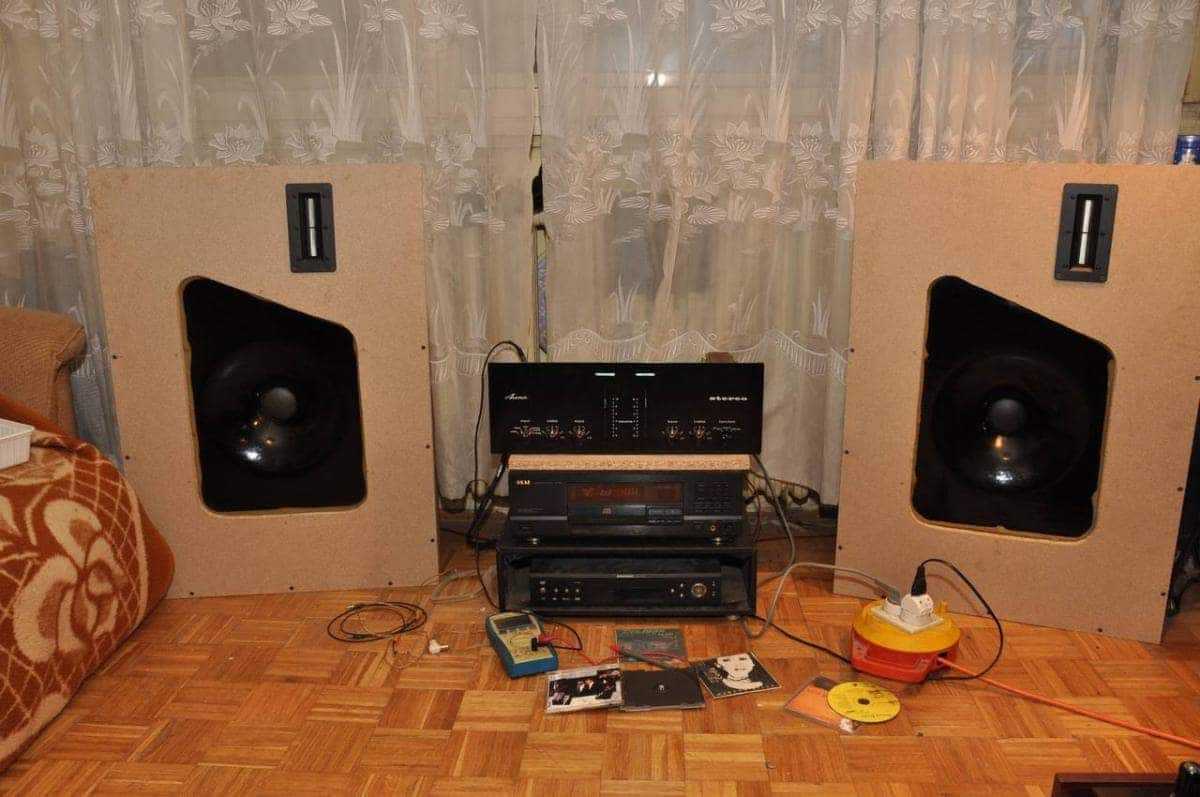

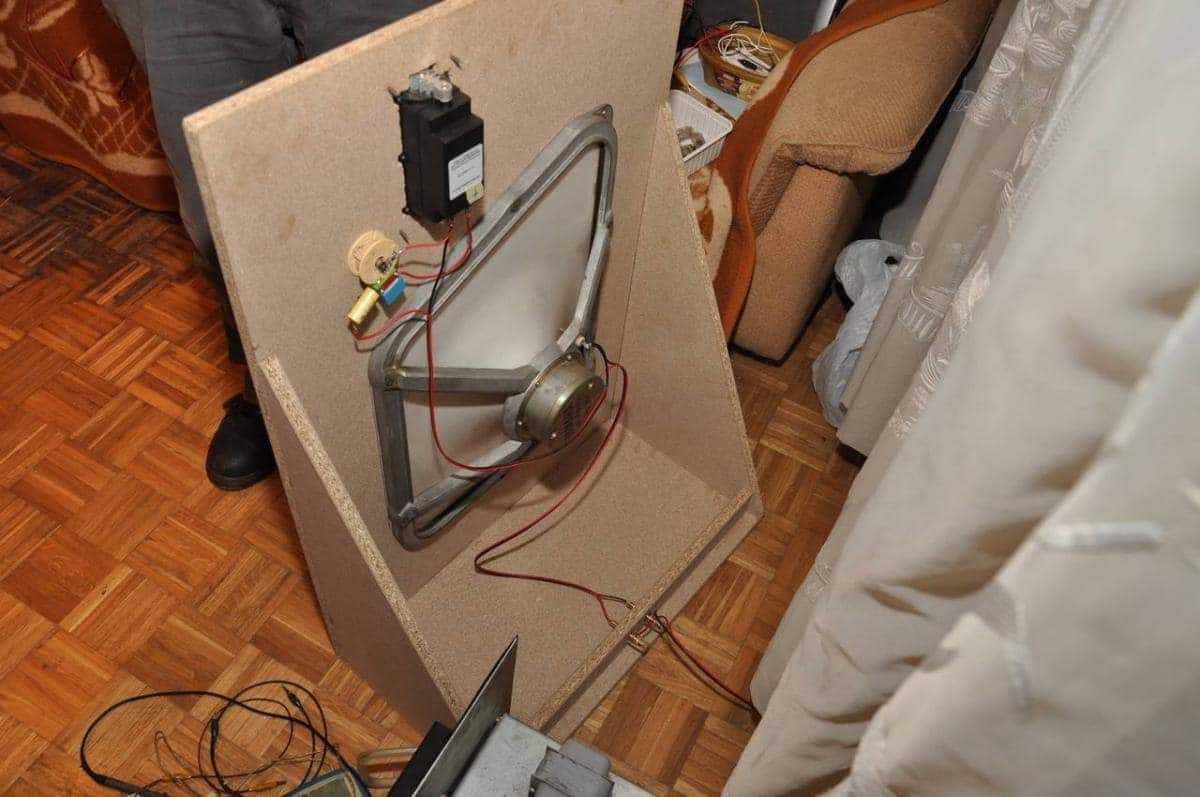

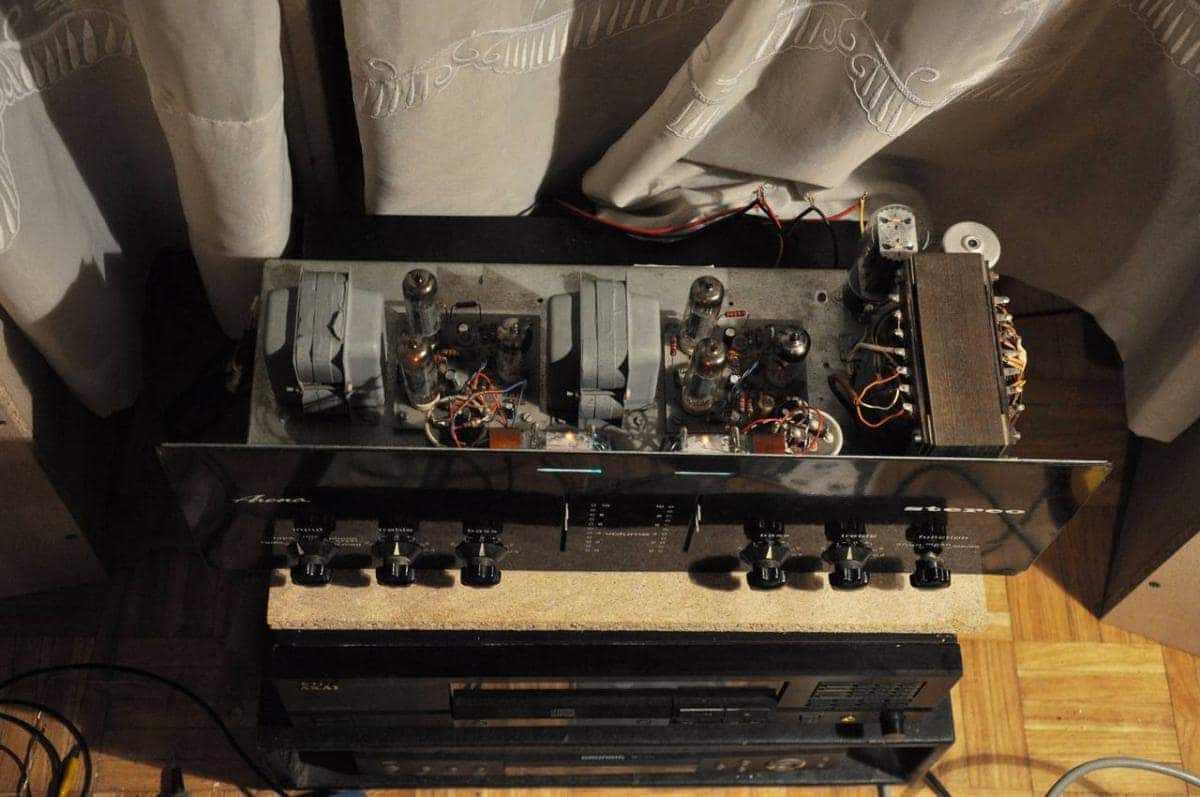

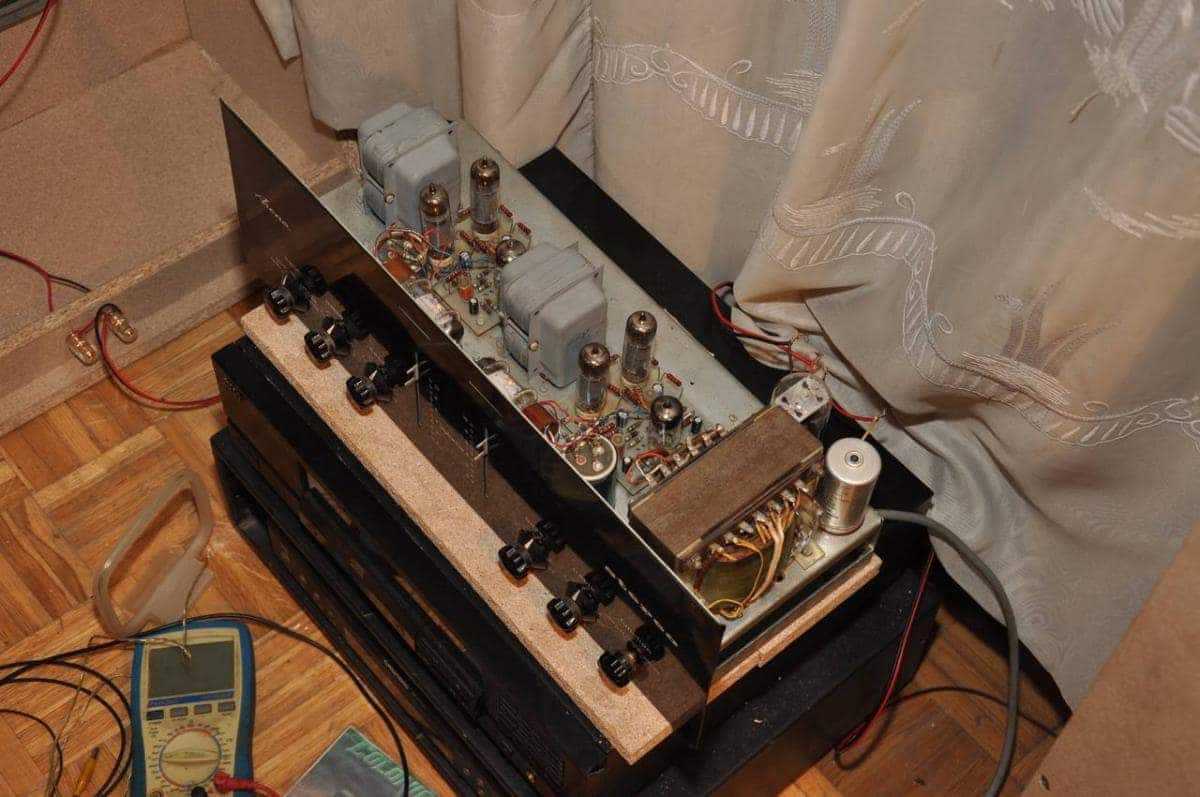

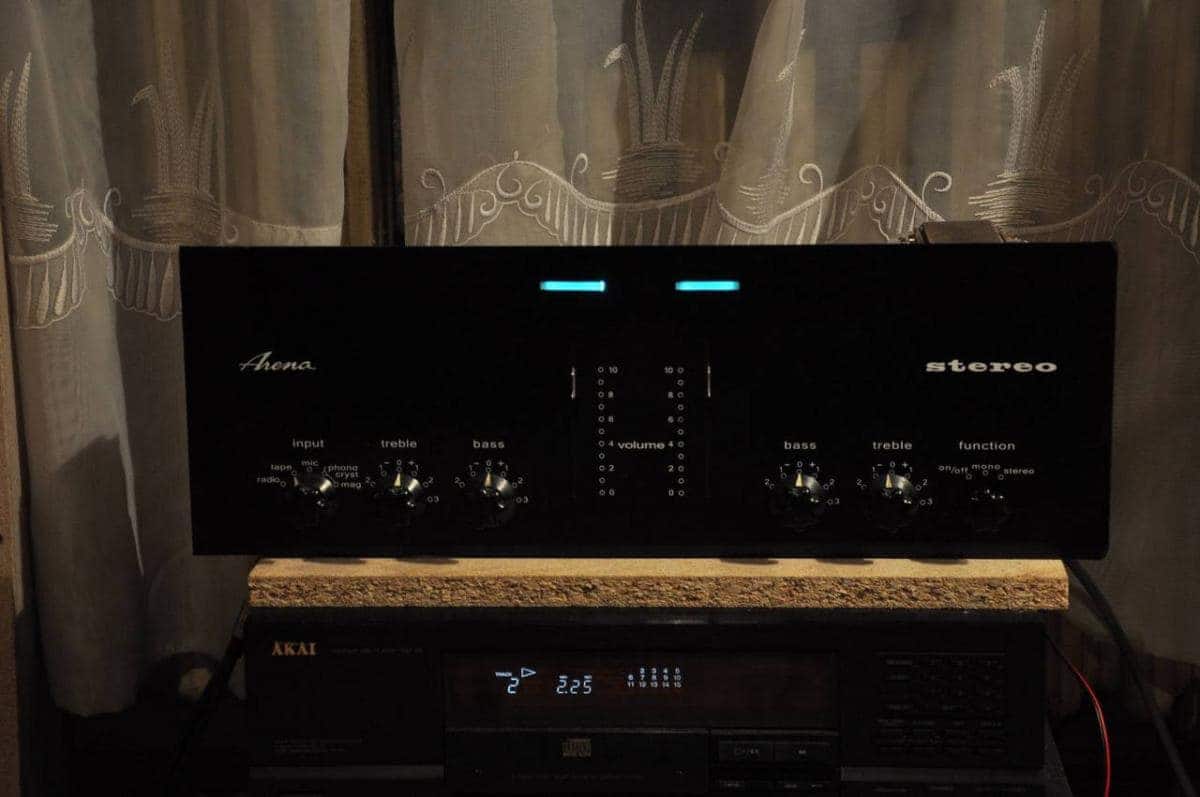

Svratio danas do popularnog brke Sax-a da mu maznem malo muzike i da vidim i čujem čudo zvano slonovo uvo. Uživo zaista daje drugi utisak nego na slikama. Amplifikacija je bila preko Arene stereo 212, a zvuk je, iako je još sve u fazi sređivanja, stvarno poseban. Već je jasno da će rezultat biti vrhunski. Nadam se da će brka, uz pomoć drugara sve to da sredi i estetski, da bude cakum-pakum Na žalost, nisam mogao dugo da ostanem pa je duže uživanje izostalo, ali ispravićemo to nadan se uskoro. Evo par slika. 1. Postavka 2. Amplifikacija 3. Zadnjica 4. Lepi (??) brka i njegovo čedo
