PhonoClone 3 RIAA

[InSides]

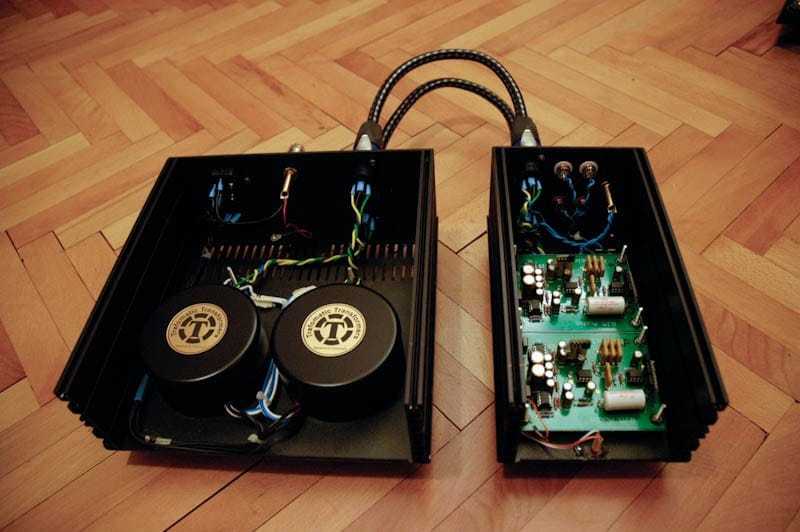

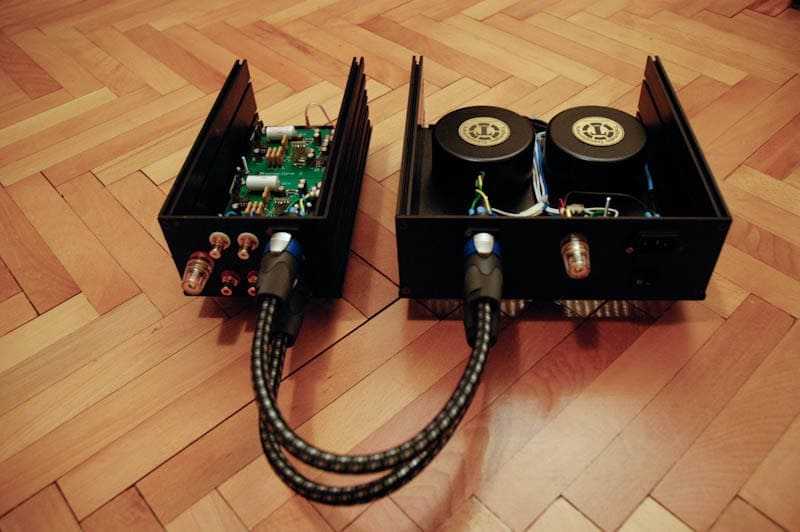

Уштекао PhonoClone 3 вечерас.Шема и информације овде:http://www.phonoclone.com/diy_pho4.htmlКонфигурација кутија и конектора скоро идентична као излазни степен за HD 990 постиран нешто раније овде на форуму. Трафои од Трафоматика, конектори CMC + Neutrik SpeakOn.Коришђени OP27, Nichicon UFW, Vishay Dale CNF55, Kamaya Carbon Composition, плочице од лика из Јапана [види линк горе].Mundorf-и MCap 2.2uF на излаз.

[InSides]

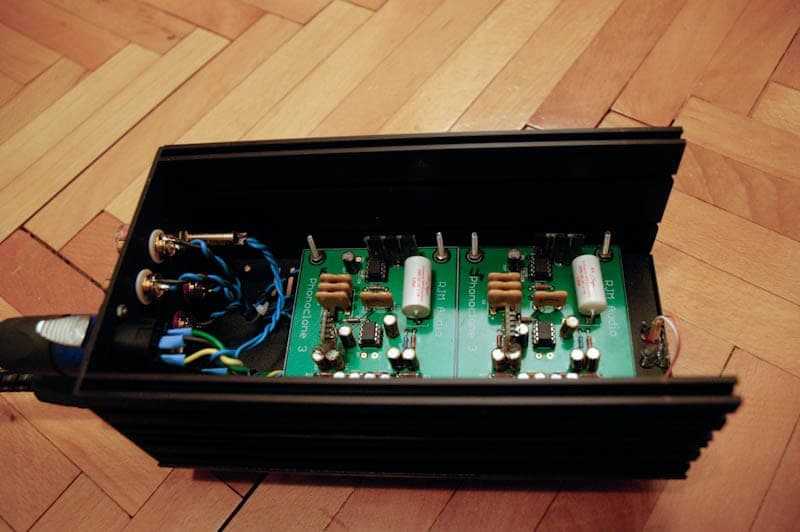

И још ово...Како укупни gain система овде зависи директно од звучнице, и отпорника на позицији R2, да не морам лемити отпорнике, додао малу плочицу са 6 паралелно везаних отпорника који се могу комбиновати jumper-има. Вредности су 300, 400, 500, 1000, 1500 и 2000 ома.Садашња комбинација даје ~180ома што је баш легло Ortofon Rondo Red звучници коју сам ставио.Голишави Денон сутра.П.С. Да не заборавим, PhonoClone је само за LOMC звучнице.П.П.С. И још једном, извињавам се што нисам стигао попунити паркет.

[Zen Mod]

vazna stvar - koja nije najjasnija sa slika - sta je korisceno za PSU ?topologija me prvenstveno zanima ......

[InSides]

vazna stvar - koja nije najjasnija sa slika - sta je korisceno za PSU ?

topologija me prvenstveno zanima ......

PSU [бар оно што се налази у веђој кутији] је изузетно једноставан. Ево шематског приказа:

Два 50VA трафоа од Трафоматика, и два rectifier diodes [немам појма како се ово зове на Српском] од Vishay Dale.

На самој плочици [сваки канал посебно] налази се Xreg [урадак лика који је радио PhonoClone плочице]. Приказ овде:

http://phonoclone.com/diy_xreg.html

[Zen Mod]

kako god okrenes - i na srpskom i na svim ostalim se zove Graetz Bridge :punk:nice ;not exactly my cup of tea , al' zna se da sam ja bolesno vezan za shunt regove ..... pricaj malo o zvuku - ako si stigao dotle ...

[Ја sam sam]

И то је довољно, колико сам схватио стабилизатори су на главним плочицама.Једино 50ВА, јел треба баш толика снага?стоН_Колд

[Zen Mod]

dovoljno ili ne - nije to pitanje ; pitanje je prirode stabilizatora ;otkaci Shuntyja od bundeve i stavi Jung ili bila sta sto je serijski reg , pa ces cuti razliku istog momenta ;a sto se tice VA trafoa - to je filozofija 47Lab ...... za koju je dokazano da znaci nesto ....

[InSides]

nice ;not exactly my cup of tea , al' zna se da sam ja bolesno vezan za shunt regove ..... pricaj malo o zvuku - ako si stigao dotle ...

Хвала! Свирађе то до касно вечерас... тек сам га данас уштекао у систем. Скоро сви који су га радили говоре о томе како му треба времена да се стабилизује... видеђемо.Веђ сам прошао неколико LP-ја... да одморим Ортофона, па идемо даље.

Једино 50ВА, јел треба баш толика снага?

Контраверзна ствар... наиме, основна шема тражи један траво од 35VA за оба канала. Али је генерални став да свира боље са 50VA по каналу, или чак и по 100VA по каналу.Мени је 50VA легло по величини и цени, па ето.

a sto se tice VA trafoa - to je filozofija 47Lab ...... za koju je dokazano da znaci nesto ....

2X. Иначе, хтео бих ја радити некад Xono, али нисам баш спреман сад уложити те новце у делове... за неколико година можда.

[Quattor]

Interesantno... PhonoClone - srećem ga, u identičnoj topologiji, prilagodjenoj masovnoj proizvodnji, kod puno Rotelovih modela, počevši još od RA-840B integralca, dakle od 1984. godine... Takodje vidjen i u Auri VA-50... I još koje-gde...Dalo bi se što-šta iscediti iz suve drenovine vintage uredjaja, sa manje štednje i sa boljim komponentama...Inace sve pohvale za uradjeno!!!

[InSides]

Голишави Денон сутра.

Aaaaaaaaaaaaa!!!! Глупи InSides поломио Denon-ов cantilever! Ништа од голишавог Денона овог викенда.Што би рекло, идем у понедељак по нови. Ударац у новчаник преболим некако - All for science!Значи, извештај идуђег викенда. Ако опет не поломим... не могу да верујем да ми се ово догодило, али у моју одбрану, пипав је бре тај Денон!За сада, вратио Ortofon-a назад [Rondo Red].И опет свира.

[InSides]

Inace sve pohvale za uradjeno!!!

Хвала! Још се чудим да ради. Још да нисам поломио оно чудо... авај.

[zbotic]

Jako lijepo. Bez predrasuda o opampovima. kao što je Impuls rekao mnogi uređaji koriste sličnu topologiju, ali bez prave realizacije.Slijedeći upgrade je svakako neki sofisticirani opamp, naročito na ulaznoj poziciji poput LT1028, LT1115, AD797. Regulator tipa Jung superregulator bi stvarno bio pravi overkill u igri s ovom topologijom.

[InSides]

Jako lijepo. Bez predrasuda o opampovima. kao što je Impuls rekao mnogi uređaji koriste sličnu topologiju, ali bez prave realizacije.Slijedeći upgrade je svakako neki sofisticirani opamp, naročito na ulaznoj poziciji poput LT1028, LT1115, AD797. Regulator tipa Jung superregulator bi stvarno bio pravi overkill u igri s ovom topologijom.

Интересантно... веђ сам се распитивао око употребе различитог опампа, још нисам видео да неко у овој итерацији користи ишта осим OP27. Ако је веровати дизајнеру плочица, "OP27 is the best opamp for the job". Видеђемо...

[zbotic]

OP27 je dobar opamp, ali sa današnjeg gledišta je ipak prošlo svršeno vrijeme. Mnogi današnji opampovi su zapravo unaprijeđene verzije OP27. Npr. OPA227 je direktna novija (i unaprijeđena) zamjena za OP27. http://focus.ti.com/docs/prod/folders/print/opa227.htmlJa sam gore nabrojene LT i AD koristio za phono preamp prije pet-šest godina, objavio na netu, mnogi iskopirali itd. Taj RJM audio site vjerojatno tada nije ni postojao.Evo jedna dobra implementacija baš sa gore navedenim opampovima. Ima neke logične prednosti u odnosu na tvoj projekt, da sada ne teoretiziram, pasivna ekvilizacija najčešće bolje zvuči, a kombinacija pasivne i aktivne daje dobar odnos signal-šum, a zadržava dobar zvuk pasivne. Kvalitetni opampovi tu su neophodni kako bi se dobio svaki decibel manjeg šuma. http://www.platenspeler.com/background/riaa/uk_riaa_background_5.html

[zbotic]

A kod ove tvoje implementacije u 95% komercijalnih uređaja koristi se NE5534A tako da to nije ništa nepoznato....

[InSides]

A kod ove tvoje implementacije u 95% komercijalnih uređaja koristi se NE5534A tako da to nije ništa nepoznato....

Хвала на коментарима... можда пробам неки други опамп, али не баш ускоро. :punk:Ignorance is bliss, претпостављам, али не и у овом случаји. Једина RIAA коју видим радити у будућности је Xono... а то има да чека бољу економију.

[VukJov]

Jako lijepo. Bez predrasuda o opampovima. kao što je Impuls rekao mnogi uređaji koriste sličnu topologiju, ali bez prave realizacije.Slijedeći upgrade je svakako neki sofisticirani opamp, naročito na ulaznoj poziciji poput LT1028, LT1115, AD797. Regulator tipa Jung superregulator bi stvarno bio pravi overkill u igri s ovom topologijom.

Dopao mi je jedan primerak ovog preampa, posle duže igrarije sa vrednostim R2 i R3 kao i chipova na prvoj i drugoj poziciji sadašnja kombinacija je LT 1028 na prvoj i BB OP134 na drugoj, R2 je 560 a R3 3k3... 1028 na prvoj poziciji svira neuporedivo bolje od originalno zamišljenog 27, sada bi još mogao da turim i nešto bolje na drugu poziciju umesto za moj ukus previše baršunastog 134 i eventualno na R2 stavim 680, mada definitivno prvi chip više utiče na zvuk..U odnosu na M.Leach MC-MM kombinaciju phonoclon svira možda malo povučenije i nešto mekše i nepreciznije u basu, mada je ta razlika izbacivanjem OP 27 i 134 sa prvog mesta dosta manja... pošto sada slušam pojačalo kome je dovolno 0.5 V na ulazu Leach ima viška gain-a pa će mi phonoclon biti prvi izbor dok ne dodje preamp konstruisan za moje pojačalo..

[grau.]

prso si vule, hvalis phonoclone:)

[VukJov]

prso si vule, hvalis phonoclone:)

Bio je kod mene pre godinu-dve i zvučao je dosta loše... tek posle sam skapirao da je komad dosta odstupao od zamišljene konstrukcije, imao otpornik na ulazu i još ponešto... kada smo mu zamenili chipove boljim, narihtali gain kako mi odgovara i izbacili otpornik prosvirao je dosta dobro, za klasu ispred svih fabričkih phona sa operaciom koje sam slušao.. i dalje mi M.Leach zvuči bolje ali sam gain phonoclona uklopio sa pojačalom... nebitno, ionako ću raditi nešto treće..

[ZZZ]

Male sanse su da isprobas ovo sto ti pisem ali ipak napisacu :wink2:probaj na ulazu postaviti 6.8K do 5.6Ki izbaci condenzator koji je paralelan sa tim otpornikomako koristis koaksijalne kablove izmedju glave i mc preampaposto tu imas vec u zavisnosti od duzine i kvaliteta kabla oko 50-100pFzajedno sa konektorima...ako koristis bez shirma ( manje kapacitivnosti) mozes staviti ne vise od 22pF...(vazi samo za MC glavu, prvi otpornik prema masi).bez obzira na to da proizvodjaci postavljaju uporno te manje vrednostina osnovu unutrasnjih parametara vecine MC zvucnica, kao sto je induktivnost kalema, dc otpornost kalema i capacitivnostto su nedovoljno dobre ili pogresne vrednosti samih ulaznih elemenata Rin i Cin.I jos nestochasis ground baze gramofona i masa rucice nisu iste masepa ih je potrebno posebno voditi do konektora za gnd na peampu...a to znaci da ih treba razdvojiti ispod rucke u bazi gramofonagde su najcesce i spojeni u jednu tacku....izlaz iz zvucnice se moze shvatiti kao kvazibalansirani +,- i gndgde je gnd = gnd rucice..Po mom misljenju, idealno bi ga trebalo izvesti balansiranim XLR konektoromgde su plus i minus kao i na XLR-u, masa rucice na 0, a chasis ground na masi konektora.cheers

[VukJov]

probaj na ulazu postaviti 6.8K do 5.6K

Ne razumem, gde na ulazu, prema masi ili tamo gde ga nema?!Da li pričamo o istom phonu, ja koristim onaj sa linka iz prvog posta, izmene u odnosu na originalnu shemu sam naveo, hajde ponovo.. prvi chip je LT1028, drugi BB OP134, R2 je 560 a R3 3k3, sve ostalo je originalno..

[ZZZ]

Ne razumem, gde na ulazu, prema masi ili tamo gde ga nema?!Da li pričamo o istom phonu, ja koristim onaj sa linka iz prvog posta, izmene u odnosu na originalnu shemu sam naveo, hajde ponovo.. prvi chip je LT1028, drugi BB OP134, R2 je 560 a R3 3k3, sve ostalo je originalno..

.izvini nisam naveo odmah posle vrednosti ali napisano je posle par recenica...Dajedan jedini prvi otpornik na ulazu u pre-pre (vazi samo za MC da ponovim)i jedan jedini C isto odmah na ulazu paralelno je vezan sa Rinisto od ulaza prema masi..to su ukupno 2 elementa koja bi trebalo zamenitiC ili manje od 22pF ili ga iizostaviti, odsttraniti ako se koriste klasicni koaksijalni kablovi za povezivanjeaR od 6.8K do 5.6K.minimalna intervencija kao sto vidis
