Imam gramofon Grundig PS1010 sa Shure V15 type III glavom, slušao sam lampaški phono kod ortaka, malo istraživao pa rešio da probam :)



Kupio sam pločicu na eBay, naručivao delove sa mouser.de i Hifi collective. Većinu stvari sam zalemio sam pošto je drugar koji mi je do sada pomagao sa Amp Camp Amp i B1Korg bio u haosu sa poslom i tačno sam znao da ću nešto da zeznem :)



Dakle sve izgleda ok, bitni naponi su 276V i 6.3V, lampe sijaju bledunjavo, valjda tako i treba. U pitanju su 3 komada 12AX7 electro harmonix, polovne ali kod drugara rade super. Trafo je Hammond 369AX, kondenzatori Nichicon. Kod mene se to čuje prilično loše, nema visokih i sve je mutno i netransparentno, kao da sam bacio ćebe preko zvučnika. U poređenju sa Grundig V5000 kojeg koristim kao phono je jedno 3 puta lošije.



Pratio sam build guide sa ovog sajta https://www.lencoheaven.net/forum/index.php?topic=26658.0

hteo sam da odradim i poboljšanja koja su tamo navedena ali sam se smorio kad sam čuo kako zvuči. Mislio sam da mi je neka komponenta loša ali onda bi to bila samo na jednom kanalu, ovo se čuje loše na oba.



Evo par slika, nadam se da će moći nešto da se vidi.



https://photos.app.goo.gl/C25SAwuM8dzMni1u9



Jel imao neko iskustva sa ovom šemom, šta bi trebalo da proverim, da li se na slikama vidi da je nešto očigledno pogrešno?



Hvala unapred na predlozima i savetima.







Sent from my POCO F1 using Tapatalk





Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

postuj egzaktnu semu po kojoj si radio , slike ...



bilo bi dobro da premeris bitne tacke i da uneses u semu izmerene velicine

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

koliko vidim sa slika, grejanje 6,3V je nepovezano sa plocice napajanja na audio pcb

jedino ako ima neka veza sa donje strane plocice

a ovo je verovatno shema:

T71inomh.png#XPQO8

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Hvala, to je šema. I da, povezano je verovatno sa donje strane pošto se lampe greju sa oko 6.4V. Evo na slici sam obeležio par merenja, stvarno se izvinjavam, ne znam koje su bitne tačke :)

Ali nije mi teško da premerim šta god treba. Jel ok ovo 3.4mV na srednjoj lampi?


Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

kako si sastavio to na pcb - imas li semu od toga, ili je po sistemu puzzle - nacrtano pa se zalepi?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Nacrtano pa se zalepi :)

Ali trebalo bi da je to ta šema koju je poslao Neskor.

Evo kako izgleda pločica.


Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

nije dovoljno vidljivo

imas li bilo kakav graficki fajl od toga?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

voltmetar u ruke i izmeri ( sve ref. to GND, sto ce reci crna pipalica na masu ) :

- katoda svake  triode

-anoda svake triode

- napon napajanja iznad anodnog otpora prve triode (gledano od ulaza)

-isto za drugu triodu

-isto za trecu triodu



Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
34 minutes ago, Zen Mod said:

Zasto je Romy stavljao one varijabilne kondenzatore ... da bi nasao egzaktne vrednosti koje mu trebaju ?

Neki drugi razlog ?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

malo to , malo Fetish

msm , od overkill-a se ne umire :)

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

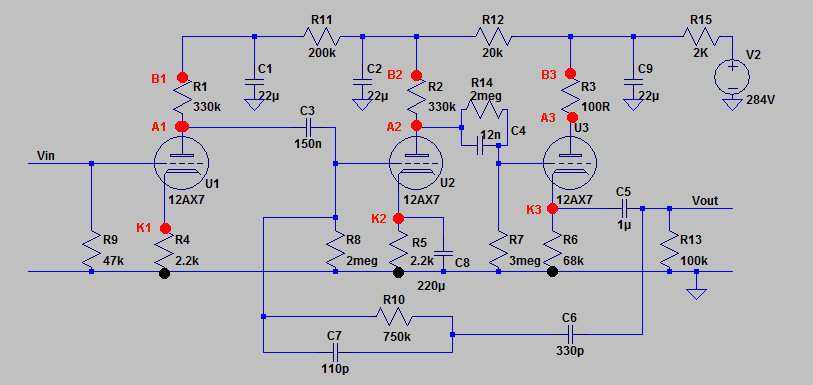

crvenim tackama su obelezena mesta gde treba da izmeris DC napon, tu stavljas crvenu pipalicu od multimetra

na bilo koju crnu tacku stavljas crnu pipalicu multimetra






evo i pinouta za ecc83

62604757_394ce30689d2fd1ae78afe60891b3104_800.png.3402d9251a73064d196b784696ecbcbc.png

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Hvala svima, naročito Neskoru pošto očigledno zna koliko ne znam :)

Samo me sramota bilo da pitam da mi se nacrta.

Čim se vratim s posla bacam se na merenja.
