Aktivna skretnica nejasnoća?

Preporučeni Komentari

Da li može neko da mi pojasni ili da me uputi na neki sajt vezano za aktivnu skretnicu i to,zašto se signal za low pass ili bas područje uzima posle jednog dela ili low pass sekcije srednjotonca pa onda na low pass sekciju basa.Zašto signal prolazi na taj način kad može kao i kod pass sekcije za vidikotonac ili srednjotonac ,posle zajedničkog pretpojačovača?

3wayXover.pdf

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Potrazi "The Design of Active Crossovers" od Douglas Self-a, nadje se PDF. Ako me pamcenje dobro sluzi, tu je objasnjeno kako se slazu filteri po skretnici.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
11 hours ago, Pigy said:

Da li može neko da mi pojasni ili da me uputi na neki sajt vezano za aktivnu skretnicu i to,zašto se signal za low pass ili bas područje uzima posle jednog dela ili low pass sekcije srednjotonca pa onda na low pass sekciju basa.Zašto signal prolazi na taj način kad može kao i kod pass sekcije za vidikotonac ili srednjotonac ,posle zajedničkog pretpojačovača?

3wayXover.pdf

To bi morao da pitaš konstruktora zašto je tako izvedeno.

Evo ti kineska kopija 3way skretnice ESP (eliot sound):

https://www.aliexpress.com/item/HIFI-Electronical-3-Way-Crossover-PCBA-ClassA-Power-Linkwitz-Riley-filter-6-Channel-Output-Crossover-point/32345744658.html?spm=2114.search0104.3.99.7d571362YfyYq9&ws_ab_test=searchweb0_0,searchweb201602_5_10065_10068_318_10890_319_10546_317_10548_10696_450_10084_10083_10618_452_535_534_533_10307_532_204_10059_10884_323_10887_100031_320_10103_448_449-10890,searchweb201603_60,ppcSwitch_0&algo_expid=67c9371c-cd7d-48e9-8f6f-7618c73bf529-14&algo_pvid=67c9371c-cd7d-48e9-8f6f-7618c73bf529

Ova gore ima 9 duplih OP , skretnica je 4 reda Linkwitz Riley

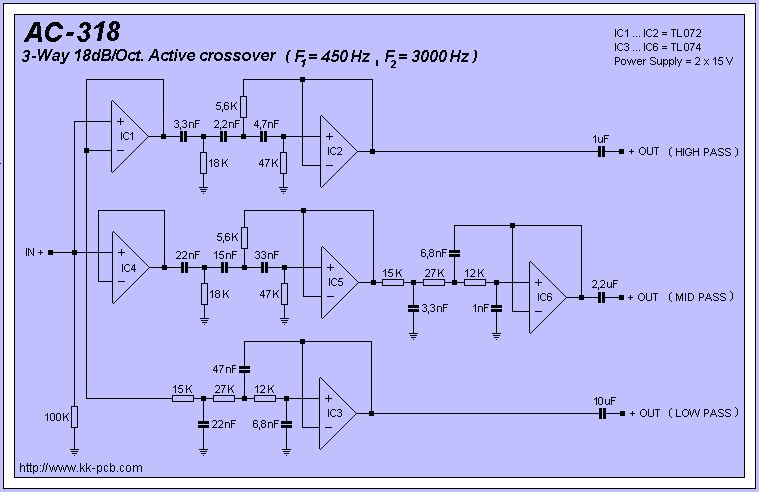

Može da se izvede skretnica 3 reda sa mnogo manje OP. Treba ti jedan ulazni buffer, po jedan OP za visoki i bas i dva za srednji, ukupno 5 jednostukih OP po kanalu ili 5 vdvostrukih OP za oba kanala.

Ima i jeftinije

https://www.aliexpress.com/item/3-way-Electronic-Crossover-Divided-Frequency-Linkwitz-Riley-Pre-Amplifier-ClassA-Power-Custom-crossover-point/32923806911.html?spm=2114.search0104.3.78.170771594Evmdm&ws_ab_test=searchweb0_0%2Csearchweb201602_5_10065_10068_318_10890_319_10546_317_10548_10696_450_10084_10083_10618_452_535_534_533_10307_532_204_10059_10884_323_10887_100031_320_10103_448_449%2Csearchweb201603_60%2CppcSwitch_0&algo_pvid=82387e76-7423-4196-ae05-0ffb3fe46647&algo_expid=82387e76-7423-4196-ae05-0ffb3fe46647-12

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Pitao sam zato što po šemi,imaće 48db slabljenje visokih od recimo 3kHz ako je to crossover point,jer ima slabljenje od 24 db kod srednjotonca i posle pošto je redno vezan filter za bas područje slabljenje od 24db za frekvencije veće od recimo 300Hz ako je to druga crossover tačka.Tako će visoki tonovi prema bas području biti duplo prigušeni.Ja sam mislio sa možda zbog slabljenja signala jer bi se delio na tri grane,a ovako na dve....pokušaću da nadjem odgovor u postovima koje ste mi prosledili a ako neko sazna više neka odgovori,hvala puno...

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Što se tiče naručivanja to bi me verovatno izašlo oko 80 dolara,a ostaje da se napravi napajanje i kutija, a recimo u player.rs ima da se kupi gotova aktivna skretnica uredjaj za 100 eura,još ima i garancija. Ovo bi trebalo da bude DIY izvedba ili recimo bar kit,mada nije loša ideja jer bi mene sigurno koštalo barem toliko u izgradnji od same pločice do gotovog uredjaja.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
17 minutes ago, Pigy said:

Pitao sam zato što po šemi,imaće 48db slabljenje visokih od recimo 3kHz ako je to crossover point,jer ima slabljenje od 24 db kod srednjotonca i posle pošto je redno vezan filter za bas područje slabljenje od 24db za frekvencije veće od recimo 300Hz ako je to druga crossover tačka.Tako će visoki tonovi prema bas području biti duplo prigušeni.Ja sam mislio sa možda zbog slabljenja signala jer bi se delio na tri grane,a ovako na dve....pokušaću da nadjem odgovor u postovima koje ste mi prosledili a ako neko sazna više neka odgovori,hvala puno...

Ne znam, ne dopada mi se ta šema, odnosno ne dopada mi se nikava aktivna skretnica gde zvuk prolazi kroz toliko OP i kondenzatora, otpornika, davno sam ja to probao i batalio tu koncepciju.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
9 minutes ago, Pigy said:

Što se tiče naručivanja to bi me verovatno izašlo oko 80 dolara

To je stereo skretnica, izaći će te koliko piše da košta, znači oko 36$, možda ti dušmani naplate PDV ali čisto sumnjam. Treba ti još trafo, prekidač, osigurač, kabal i kutija.

Ako kupiš gotovo, to je opet tvoj izbor.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
13 hours ago, Pigy said:

Da li može neko da mi pojasni ili da me uputi na neki sajt vezano za aktivnu skretnicu i to,zašto se signal za low pass ili bas područje uzima posle jednog dela ili low pass sekcije srednjotonca pa onda na low pass sekciju basa.Zašto signal prolazi na taj način kad može kao i kod pass sekcije za vidikotonac ili srednjotonac ,posle zajedničkog pretpojačovača?

3wayXover.pdf

Dobra je ta docina skretnica, radjena je tako, nakon prvog bafera, pustio je nezavisni hajpas za visokotonca, sa 2 integralca i lowpass za ostale zvucnike, posebno dupli filter za srednji, dupli filter za bass.

Pride na izlazu filtera, svaki ima svoj opamp, sa podesavanjem amplitude.

Takav pristup je obezbedio odredjeno kasnjenje signla, tj promenu faze, moze sepustiti simulacija, da se vide ta vremena, ali je to doca prilicno dobro uklopio.

Koristiti NE5532(34), nema nikakve potrebe u filterima koristiti fensi smensi ultrabrze pojacavace sirokog opsega(koji nose neke druge probleme), vec one blize audio nameni.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Nixie,mozes li mi opisati tvoje iskustvo sa aktivnim skretnicama. Bas me zanima. Moja zamisao je i da koristim sto manje komponenti za prolaz signala od ulaza pa do izlaza. Razmisljam, posto definitivno bih zeleo da full range zvucnik mi bude glavni zvucnik,njemu bi moglo da se doda recimo samo kondenzator redno i to bi bilo -6db prvi red filtera za odsecanje visokih,a kompresionom kutijom bi se odsekli basovi,mada neznam kako utice na zvuk kad sama kompresija kutije gusi basove a zvucnik ih proizvodi? Visokotonac bi isto mogao da bude prvi red -6db a crossover point 8kHz i onda bi on bio siguran. A jedino za bas bi moglo aktivni filter  a to bi bilo na 220Hz.

Sto se tice full range,meni se dopao neki filipsov dual cone,ima ih na KP,mislim da su 20cm,a spakovao bih ga u kompresionu kutiju zbog boljeg tranzicionog odziva a i zato sto se meni bar cini da kad zvucnik ima veliku kutiju i kad proizvodi dobre basove onda srednji a posebno visoki nekako ostaju priguseni,valjda ih nadjacaju nizi tonovi,dok kad je kutija manje litraze onda srednji i visoki tonovi dolaze do izrazaja,a ionako bi imao bas drajver za nize tonove.....trebaju mi vase ideje....

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

vladd, a jesi li primetio da signal za low pass ide preko srednjotonca,znaci prolazi 2 OP pa ide na bas sekciju opet kroz 2 OP....?

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Cisto da bude receno, (naravno da nece piti poslusano;)), ta filozofija minimizacije komponenti ne pije vodu kada treba raditi nekoliko filtera sa obracanjem paznje na faze signala.



P.S.

Ne ide  nista "preko srednjotonca", nego nakon lowpassa na oko 3000Hz, pravi jos jedno odsecanje, posebno za srenji, posebno za bass.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Jedino sto bi zdravo bilo prikaciti skretnicu i pripadajuce monoblokove uz svaki kutiju, i izbeci sumu kablova...
