Choke Filter PSU

Preporučeni Komentari

Hocu da isprobam input choke filter u napajanju hirage, kakav je predlozio @Zen Mod. Kad narucujem, kako da objasnim sta mi treba? Kako se takav choke tacno zove? Koliku induktivnost da trazim? Pojacalo vuce 1.4A po grani napajanja i imalo bi 66mF u svakog grani.

Trenutno je u napajanju mnozilac kapaciteta. Pod opterecenjem, tj. dok svira, na ulazu ima dlaku iznad 29V a na izlazu 24V. Simulirao sam choke filter sa 60mF i dobio gotovo iste napone. Jel hoce neko od strucnijih da proracuna, da potvrdi?


Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

napon primara , Rdc primara

napon sekundara , Rdc (bar priblizno) sekundara

mozes i *.psu file da prikazis ovde

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Otpor primara = 4,6R

Otpor sekundara = 0,07R-0,1R

Projektovani naponi: 220V/21V AC

Simulaciju sam radio u NI Multisim-u, ne u PSUD.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Kako u Multisim staviš unutrašnji otpor izvora, sve mu ******** nisam našao nigde to podešavanje?



Evo ti nešto na brzinu, treba ti mnogo više napona sekundara za LC spoj...


U ovom tvom slučaju CLC bi bio superiorniji


Al probaj pa vidi uPraksi.

ebe hiraga.psu

ebe hiraga2.psu

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Ako je to prigusnica kao na shemi, ova sto ide na izlazni stepen sa tranzistorima, onda je to na feritnom jezgru sa vecim procepom. To je dvostruka prigusnica na zajednickom jezgru. Telo za motanje mora biti podeljeno na 2 jednaka dela. Ove crnew tackice oznacavaju pocetak motanja. To naglasi onom ko ti bude to motao da obelezi istom bojom zice pocetak svakog od 2 identicna namotaja. To mora biti vece jezgro za te velike struje, skoro kao i mrezni trafo. Drugo, mora imati veci procep oko 1-1.5-do 2mm. (Da podsetim, ako je razmak izmedju lamela E i I 1mm, onda je procep 2mm posto na dva mesta prekida magnetni tok...). Zica mora biti odgovarajuce debljine za tu vecu struju. Pogledati u tabeli ili izracunati pomocu gustine struje max 2.2A/mm2 ne vise moze biti samo manje, da se ne bi dobio rezultat sa pretankom zicom...

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Napon se moze za nijansu podici Ako se pre prigusnice ubaci C ALI jako malih vrednosti. Recimo 47nF, 100nF. To je i dalje u prncipu L ulaz... Medjutim taj maki C mora biti veceg probojnog napona 5 do 10 X veci od DC napona ispravljenog napona. Probaj u Duncan PS dizajneru. :)

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Da ne bude zabune, ovako bi trebalo to da izgleda:


Ne baratam sa PSUD, treba malo da ga proucim.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Tako sam ti izsimulirao u PSUD, ali po kanalu vuče 0.7A? Tebi total 1.4? Skini one fajlove pa prepravi da vidiš gde si.

 Generalno malo je 21V AC na sekundaru za LC filter, a da ne bude neki nenormalan ripple.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
9 hours ago, Alexx said:

Tako sam ti izsimulirao u PSUD, ali po kanalu vuče 0.7A? Tebi total 1.4?

Mono blokovi su u pitanju. Slika se odnosi na jedan kanal.



9 hours ago, Alexx said:

Skini one fajlove pa prepravi da vidiš gde si.

Igracu se veceras s tim.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

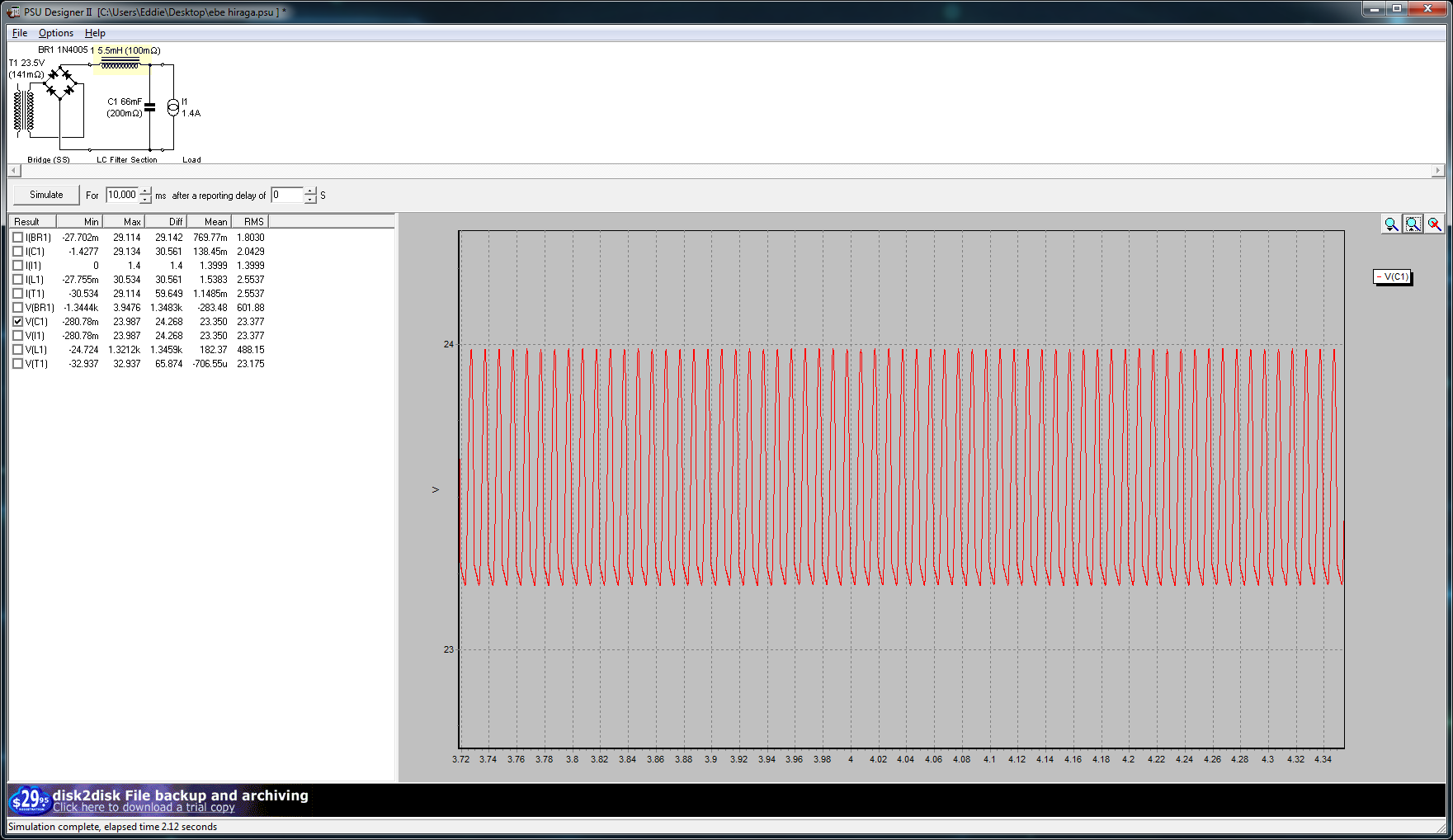

Prebudzio sam sim koji je @Alexx okacio i dosao do rezultata sa slike. Promenio sam parametre trafoa i kalema. Otpornost kalema sam smanjio prema tabeli na 100mOhm i povecao induktivnost dok nisam dobio zeljeni napon. Dobijam oko 0.7-0.8V ripple. Sa trenutnim napajanjem mi je izmereni ripple 60mV.

Kakvu razliku pravi L-C vs. C-L-C?

 EI trafo kalem image.thumb.png.c4401bf13b329c7e3b9edb3dd58036ef.png

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

Sa CLC dobijam nizak ripple ali previsok napon. Morao bi i neki R da se umesa.

Zakljucak: Sa ovim trafoima, narani kere i nista ne diraj.

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima

rekoh ti - ako vec imas trafo , a da ti nije dosta volata za LC , onda moras nesto drugo ..... ili menjaj trafo , da ima volti koliko treba



uneses parametre od nekog trafoa slicne snage (mislim na Rdc prvenstveno) i na konju si

Podeli ovu poruku


Link do poruke
Podeli na ovim sajtovima
