Potrebna pomoć - gde naći relej sa slika?

[chakija]

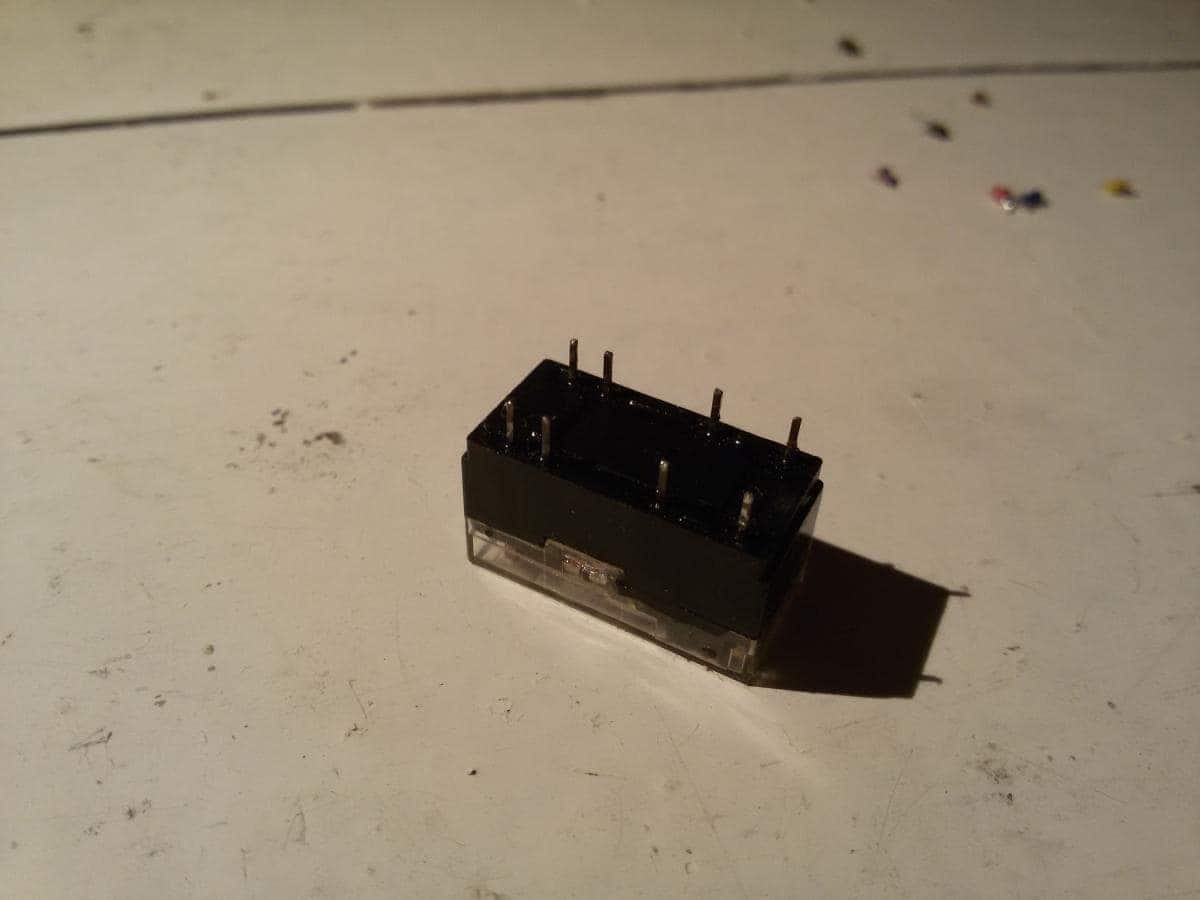

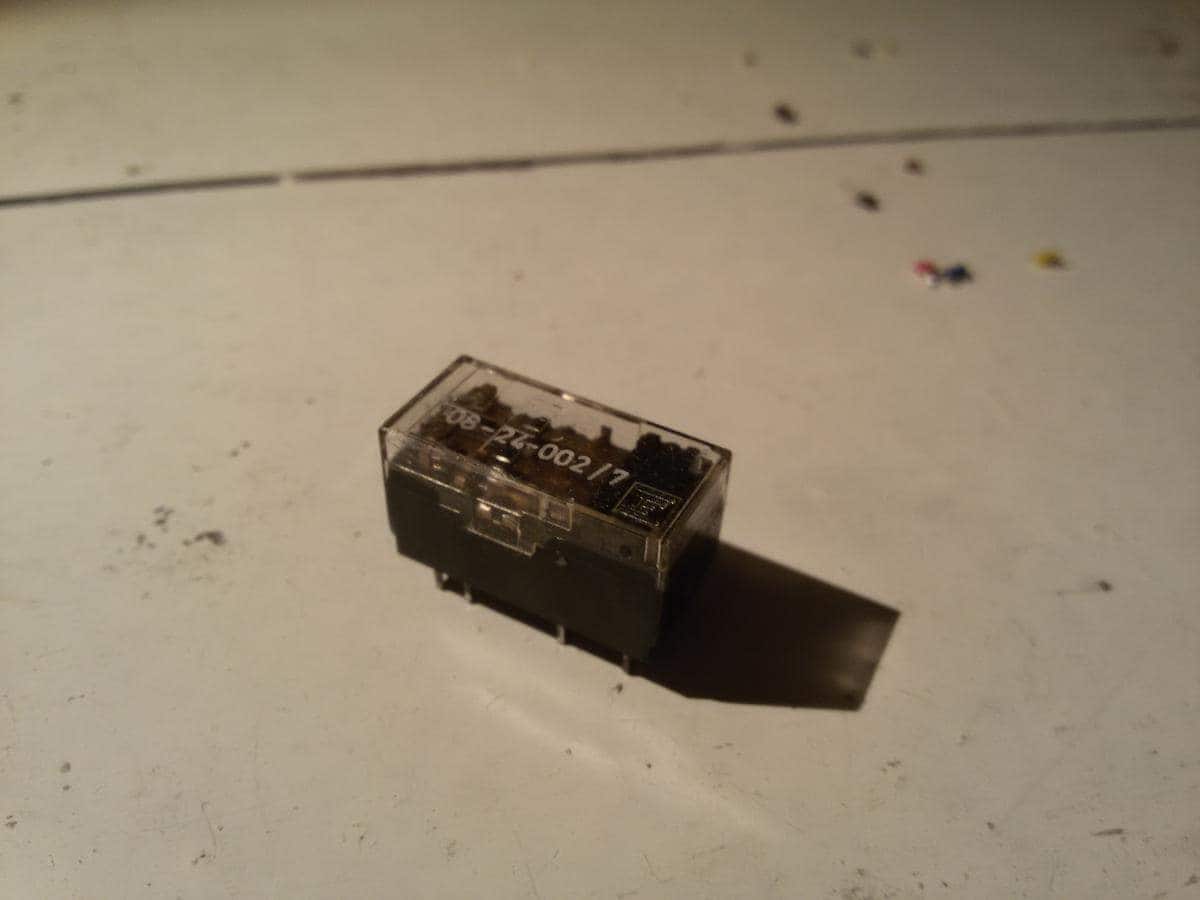

Zapatio me preamp sa hrpom releja koje treba menjati. Jel zna neko gde bi mogao nabaviti ovakav relej?

[simplicisius]

koliko volti?



koliko komada?

[chakija]

24DCV



Ukupno ima 11kom. 4-5 komada zezaju. U zavisnosti od cene, uzeo bih 4 do 11 kom

[guja011]

daj uzmi lepo mernjak i izemri stanje na nožicama i skiciraj.

(to je posao od par minuta, gde je špulana a gde zatvoreni kontakt)

onda se lako nađe bar 3-4 zamenska tipa.

govorim o rasporedu pinova.

[guja011]

mada čudan raspored pinova pomalo liči i na bistabilac, svakako ti premeri.

[chakija]

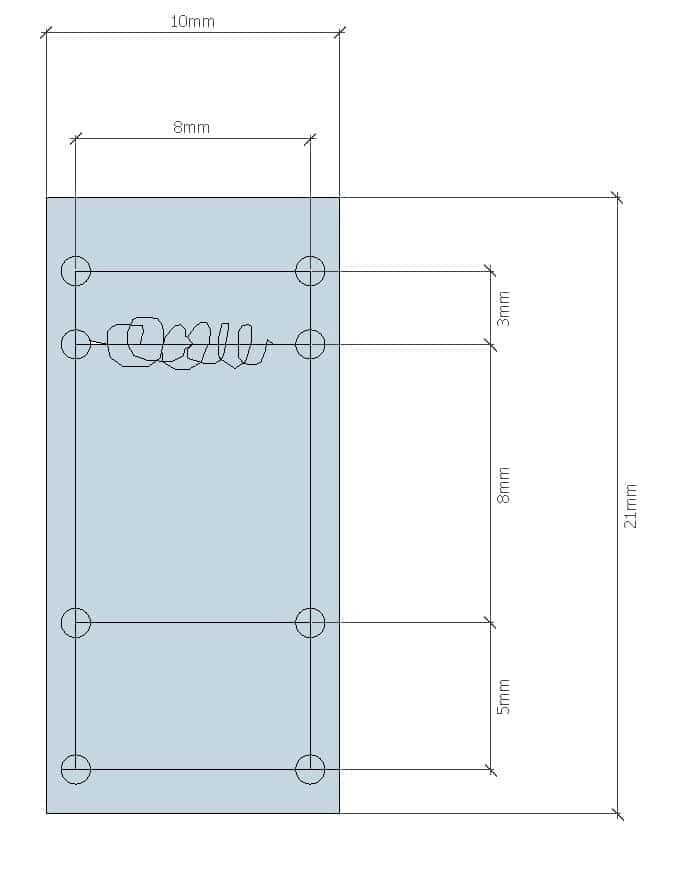

Eve gi skica

[ZZZ]

Izvukao  si se

nije istabilni relej posto je, ako si izmerio tacno, taj jedan par izvoda

(koji je kod bistabilnog drugi namotaj) prazan...

.

Izmeri i otpor spulne, a onda kupi neke zamene koje imaju slican ili isti otpor spulne, a za taj napon od 24V.

Normalno u toj velicini. otpore spulni imas u PDF podacima releja.

.

Na plocici imas najverovatnje i diode paralelno vezane sa svakom spulnom releja. Proveri i njih caskom.

[simplicisius]

Mislim da imam nekoliko baš takvih PANASONIC relea. Idem na deset dana u Apatin.



Ako ti nije kasno mogu ti ih dati kada se vratim!

[chakija]

Ne znam šta bih rekao...moram se nekako odužiti i za ono od ranije

[chakija]

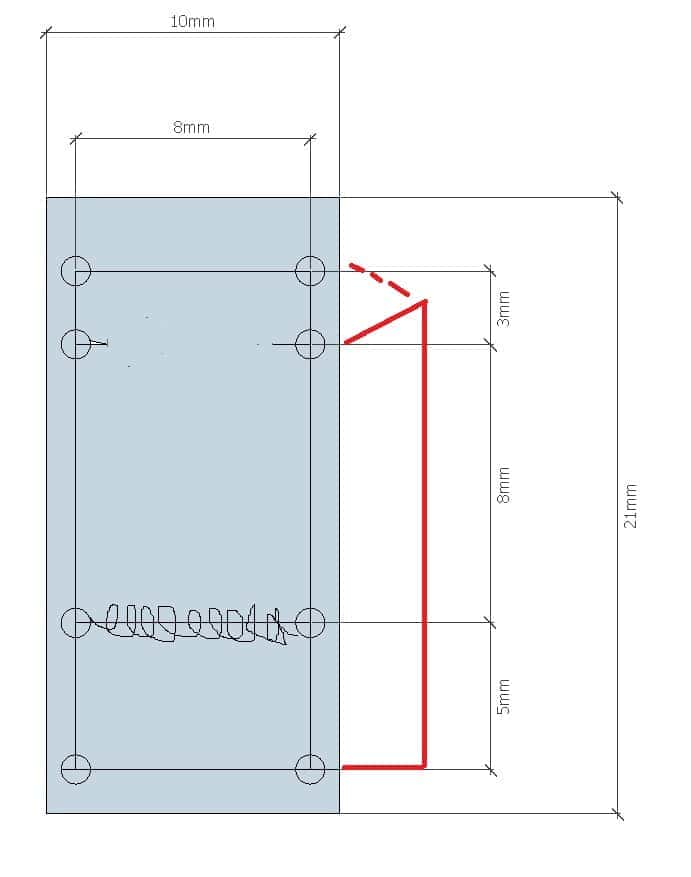

Izvinjavam se, pogrešio sam u gornjoj slici.

Špulna je 1140R.

Isprekidana linija je kada je relej uključen.

[chakija]

Izgleda da je ovaj relej nemoguće naći sa originalnim rasporedom pinova. Jedini koji mi paše naponom i otporom špulne je omron g5v2 24v - trebali bi biti dovoljno kvalitetni za ovu namenu. Naručio 10tak kom...

Biće malo sigranja sa bubama

[sir Oliver]

Ti si to lose snimio raspored pinova.?

Svuda je spulna na jednoj strani a preklopni kontakti na drugoj.

Ako si u pravu moraces neke adaptere da pravis.

[chakija]

Sto posto špulna na ovim pinovima...inače releji su marke "Rapa" - nabijem ih na qr*c kako su stavili te govnjive nestandardne releje.

Planiram da savijem dva krajnja pina (signalna)  i njih zalemim na pcb a ostale "kabliram". Malo će pod uglom stajati al ko ga hebe - samo da proradi! 11x6 kablova

[sir Oliver]

Ako su  u rasteru napravi  neki pigyback

Ili napravi novu pcb sa standardnim,  nabavljivim i  jeftinim  releima.

Dava  jsliku
