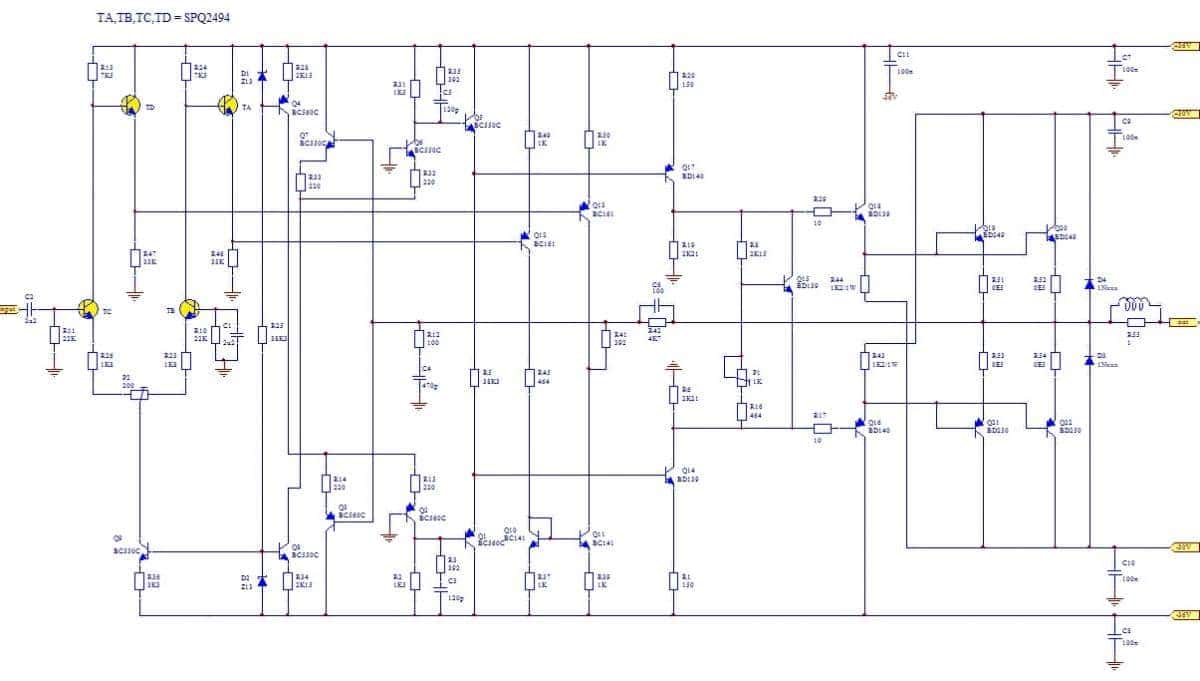

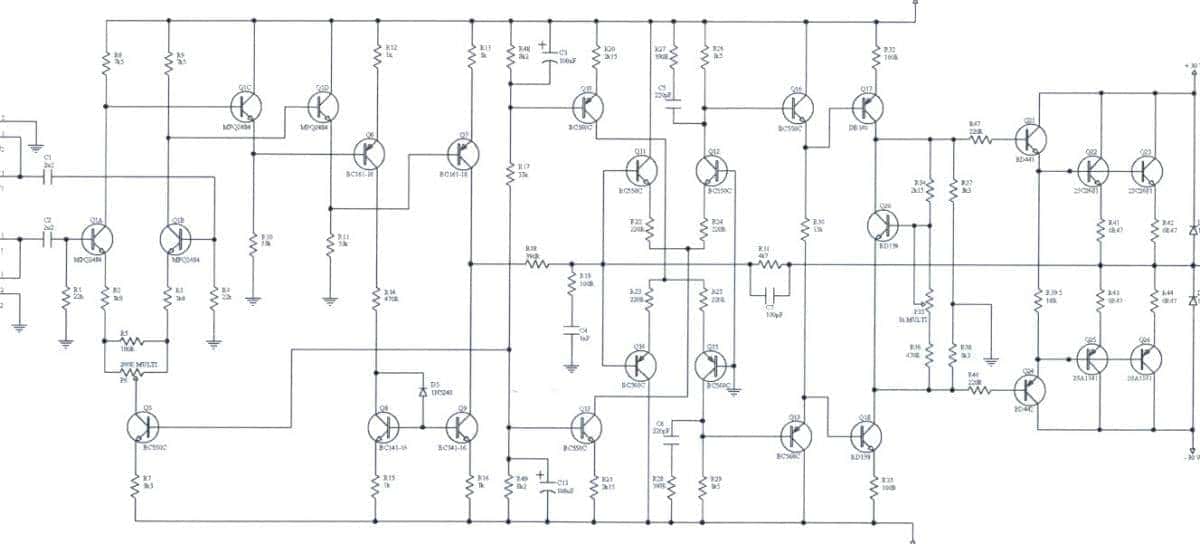

zocky Napisano Oktobar 11, 2015 Share #1 Napisano Oktobar 11, 2015 Amp je modifikovan kod nekog od prethodnih vlasnika, ne znam koliko je dugo posle toga radio, pregoreo je i posle 2-3 neuspela pokušaja popravke od strane različitih majstora završio je na mom stolu. Trenutni vlasnik želi da ga ima u što originalnijem stanju... Kopao sam po net-u, proverio sve na velikom diyaudio forumu što ima veze sa EC i nisam pronašao ništa konkretno o spravi koja se zove "Electrocompaniet Two channel Audio Power amplifier type 200": Amp u zatečenom stanju izgleda kao na šemi (skinuta sa pcb-a): Electrocompaniet Type 200.pdf Pločice nemaju solder ni belu štampu, izgledaju kao neki osrednju diy: Po rasporedu elemenata na pločici, jedini sličan amp (sudeći po slici sa net-a) je AW100: I prilično slična, skoro identična šema na net-u (teško se raspoznaju vrednosti elemenata) je AW2: Da li neko može da mi kaže koji su originalni tranzistori za ovaj amp? Zatekao sam BD139/140 (oni bi još i mogli biti u originalu) različitih proizvođača kao posledicu ranijih popravki i BD249/250 u izlazu, verovatno namerna prepravka da bi se dobila valjda veća snaga ampa ili nekoliko dodatnih wati u A klasi ... Rekao bih da je originalno u izlazu bilo nešto u TO-220 kućištu jer na hladnjaku postoje 2 rupe za malu šinu koja pritiska tranzistore na hladnjak. Tako su montirani i mali BD u TO-126, isto kao kod AW100 na slici ispred... Svaka pomoć je dobrodošla Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Oktobar 12, 2015 Share #2 Napisano Oktobar 12, 2015 skini sto imam . mozda nadjes nesto korisno https://dl.dropboxusercontent.com/u/20665608/ElectroCompaniet.rar obrisacu kad potvrdis da si otpakovao Link to comment Podeli na ovim sajtovima More sharing options...
guja011 Napisano Oktobar 12, 2015 Share #3 Napisano Oktobar 12, 2015 taj spava sve u 6. Link to comment Podeli na ovim sajtovima More sharing options...
zbotic Napisano Oktobar 12, 2015 Share #4 Napisano Oktobar 12, 2015 Imam i ja neke sheme negdje duboko u utrobi tko zna kojeg kompjutera, ali po sjećanju to je ono što je u Zenovom folderu pod AW100. Ja sam popravljao ECI 1, ali mislim da su svi na istu shemu sa više ili manje biasa, tranzistora i napona. Popravio sam ga sa MJL1302/3281 i gazda je bio prezadovoljan. Kaže da radi bolje nego sa originalnim 2SA1302/2SC3281, ima bolji bas (što je po meni i za očekivati). Link to comment Podeli na ovim sajtovima More sharing options...
tuturutu Napisano Oktobar 12, 2015 Share #5 Napisano Oktobar 12, 2015 Impuls ima dobro iskustvo sa Electrocompaniet-om. Link to comment Podeli na ovim sajtovima More sharing options...
zbotic Napisano Oktobar 12, 2015 Share #6 Napisano Oktobar 12, 2015 Još da dodam da u ovom mom ECI-u sigurno nije bilo BD tranzistora, već SA/SC varijante, jer sam ih isto naručivao u zagrebačkom Tevetronu. Link to comment Podeli na ovim sajtovima More sharing options...

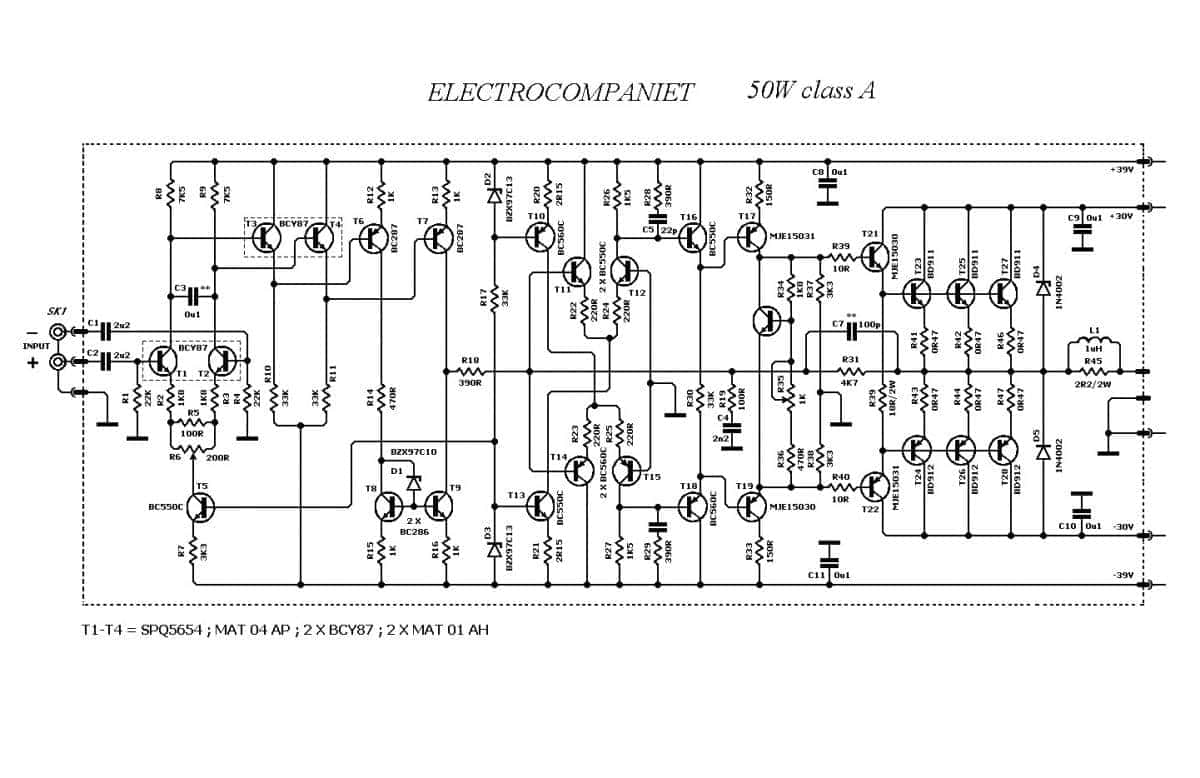

zocky Napisano Oktobar 12, 2015 Autor Share #7 Napisano Oktobar 12, 2015 skini sto imam . mozda nadjes nesto korisno https://dl.dropboxusercontent.com/u/20665608/ElectroCompaniet.rar obrisacu kad potvrdis da si otpakovao Preuzeto, hvala! Izgleda da su topološki svi EC iz vremena pre "plexi" fronta vrlo slični... moj primerak je po naponu napajanja i komponentama nešto između sledeća dva: , Prva šema je topološki najsličnija (izuzev broja izlaznih tranzistora), druga je skoro identična u vrednostima otpornika i vrsti tranzistora koji nisu menjani u mom primerku: Dakle, ovde bi u originalu mogli biti sledeći tranzistori: SPQ2494 BC550/560 BC141/161 BD139/140 BD4xx/4xx drajveri, njih ne mogu da provalim, ne vidi se na šemi oznaka (lako moguće i BD139/140) BD203/204 na izlazu jer su oni na šemama jedini koji se pojavljuju u TO-220 kućištu Ostaje još pitanje biasa, sretao sam podatak da je ona oko 10-20mA po grani... Ovaj EC ima XLR i RCA ali je XLR spojen nebalansirano paralelno sa RCA - da li da to ostavim tako ili da ulaze povežem kao na originalnim šemama? Link to comment Podeli na ovim sajtovima More sharing options...
progster Napisano Oktobar 12, 2015 Share #8 Napisano Oktobar 12, 2015 BD4xx/4xx drajveri, njih ne mogu da provalim, ne vidi se na šemi oznaka (lako moguće i BD139/140) Koliko mene vid služi to je BD441 (gornji) i BD440 (donji). Link to comment Podeli na ovim sajtovima More sharing options...
zocky Napisano Oktobar 13, 2015 Autor Share #9 Napisano Oktobar 13, 2015 Šta ti je mlados' Jeste 441/440, videh i ja ali tek pošto si mi rekao i kroz lupu. Do prošle godine sam bez problema čitao vrednosti SMD 0805 otpornika Hvala svima na pomoći! Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Oktobar 13, 2015 Share #10 Napisano Oktobar 13, 2015 neka , mlad si jos imas vremena da ti se vid jos pokvari .......... Nesic je reagovao/la na ovo 1 Link to comment Podeli na ovim sajtovima More sharing options...
guja011 Napisano Oktobar 13, 2015 Share #11 Napisano Oktobar 13, 2015 jes razbacao... ups, jes obrisao? Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Oktobar 13, 2015 Share #12 Napisano Oktobar 13, 2015 nis'm jos Link to comment Podeli na ovim sajtovima More sharing options...
