Sure TPA3116 - prvi koraci, lamentacije i zapažanja (split iz "Novopridošlih skalamerija")

[sir Oliver]

najprostije al neće b aš fino da radi



malo složenije ali isti đavo

http://www.giangrandi.ch/electronics/vu-meter/vu-meter.shtml

[2a3]

10 hours ago, NIXIE said:

Evo šta mi treba od podataka, izlazna snaga pojačala na 4 ili 8 oma svejedno, i koja je struja potrebna za punu skalu odnosno osetljivost tih instrumenata koje imaš. Probaću sutra da ti skiciram, vrlo je prosto.

Pojacalo je 2x100 w  a vu metar je 64 kohm na punu skalu .Napajanje 24 v 10 A.

[NIXIE]

3 minutes ago, 2a3 said:

Pojacalo je 2x100 w  a vu metar je 64 kohm na punu skalu .Napajanje 24 v 10 A.

Nemoguće je da je 64koma, molim te pošalji mi link gde si ga kupio.

[2a3]

5 minutes ago, 2a3 said:

Pojacalo je 2x100 w  a vu metar je640ohm na punu skalu .Napajanje 24 v 10 A.



[2a3]

640 OHM nisam video gde stoji prekidac izvini NIXIE.



[NIXIE]

1 minute ago, 2a3 said:



Tako može, to je 500 mikroA struje otprilike.

[NIXIE]

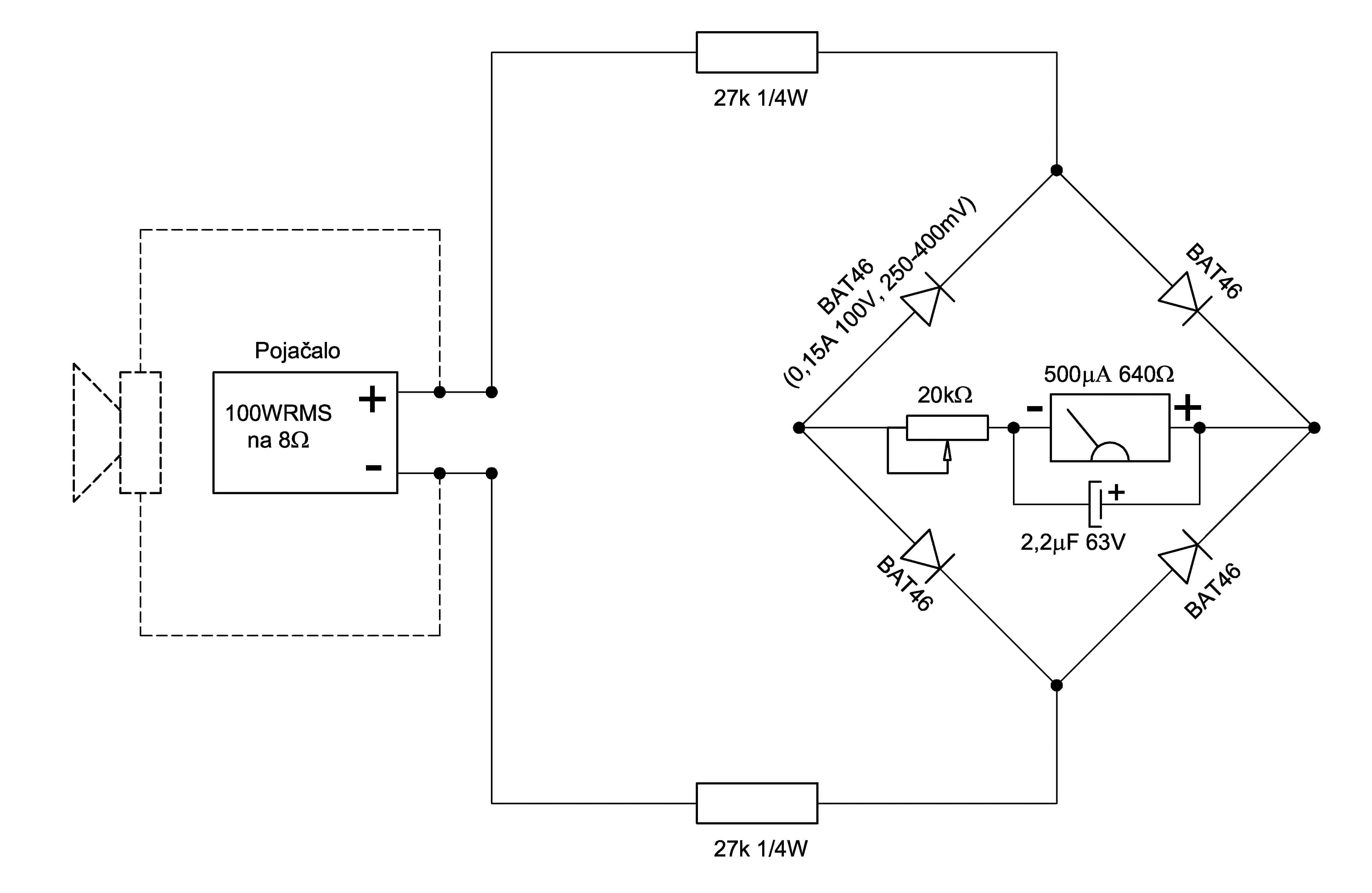

Evo mog predloga.

Diode su schottky BA46 za mali pad napona u direktnom smeru (ima KELCO cena sitnica 5din/kom.), za probu mogu i 1N4148, 1N914,1N4001 ali tada neće ništa da pokazuje na malim snagama.

Ako pojačalo ima manje od 100WRMS/8oma smanjivati otpornike 27k 1/4W.

Ako je instrument osetljiviji (treba mu manja struja za punu skalu) povećati otpornike 27k

Ako je spora kazaljka smanjiti 2,2uF, a ako je brza povećati.

Sa raznim otpornicima umesto 27k možeš podesiti lepo pokazivanje.

Treba prvo probati sa nekim ispravljačem ili baterijom 9V kako radi pre povezivanja na izlaz pojačala.

[NIXIE]

U KELCO imaš i WIMA MKS4 680nF za izlazni LC fiter, i WIMA MKPX2 2,2uF za ulazne kondenzatore. Ja sam ih uzimao, izgleda da su originali.

[sir Oliver]

Evo jednog interesantnog rešenja. Na poledjini instrumenta je prikačena PCB što drastično smanjuje gabarite.

Data je i šema ali je PCB malo drugačiji od šeme( ne značajno)

VU

[pakonja]

Na plocici ima elektrolit, a na semi ga nema... nisam bas siguran da je to ta sema od koje je napravljena plocica...

EDIT: Inace ja sam na mom BatoMM uradi ovako :

http://www.giangrandi.ch/electronics/vu-meter/vu-meter.shtml

[sir Oliver]

Na to sam mislio. Ali tu šemu su priložili.

Možda je elektrolit "zajahao" instrument da malo smiri ripanje

[NIXIE]

47 minutes ago, pakonja said:

Na plocici ima elektrolit, a na semi ga nema... nisam bas siguran da je to ta sema od koje je napravljena plocica...

EDIT: Inace ja sam na mom BatoMM uradi ovako :

http://www.giangrandi.ch/electronics/vu-meter/vu-meter.shtml

Није вероватно лоша ни та шема, наместио је приближно логаритамску карактеристику да буде већи отклон казаљке када је мањи сигнал, а мањи кад је већи сигнал, и то је вероватно зато што је имао линеарни инструмент. Са једном диодом бележи се само једна полупериода сигнала. Чини ми се да су потребни већи отпорници и тример за 100В/8ома. Ја сам мислио да пошто је купљен као ВУ метар да већ има такву карактеристику и да треба само линеарно да се напоји. Може да проба и једно и друго, али ће морати да се дода неки кондензатор паралелно инструменту да не скаче ко јарац.

[2a3]

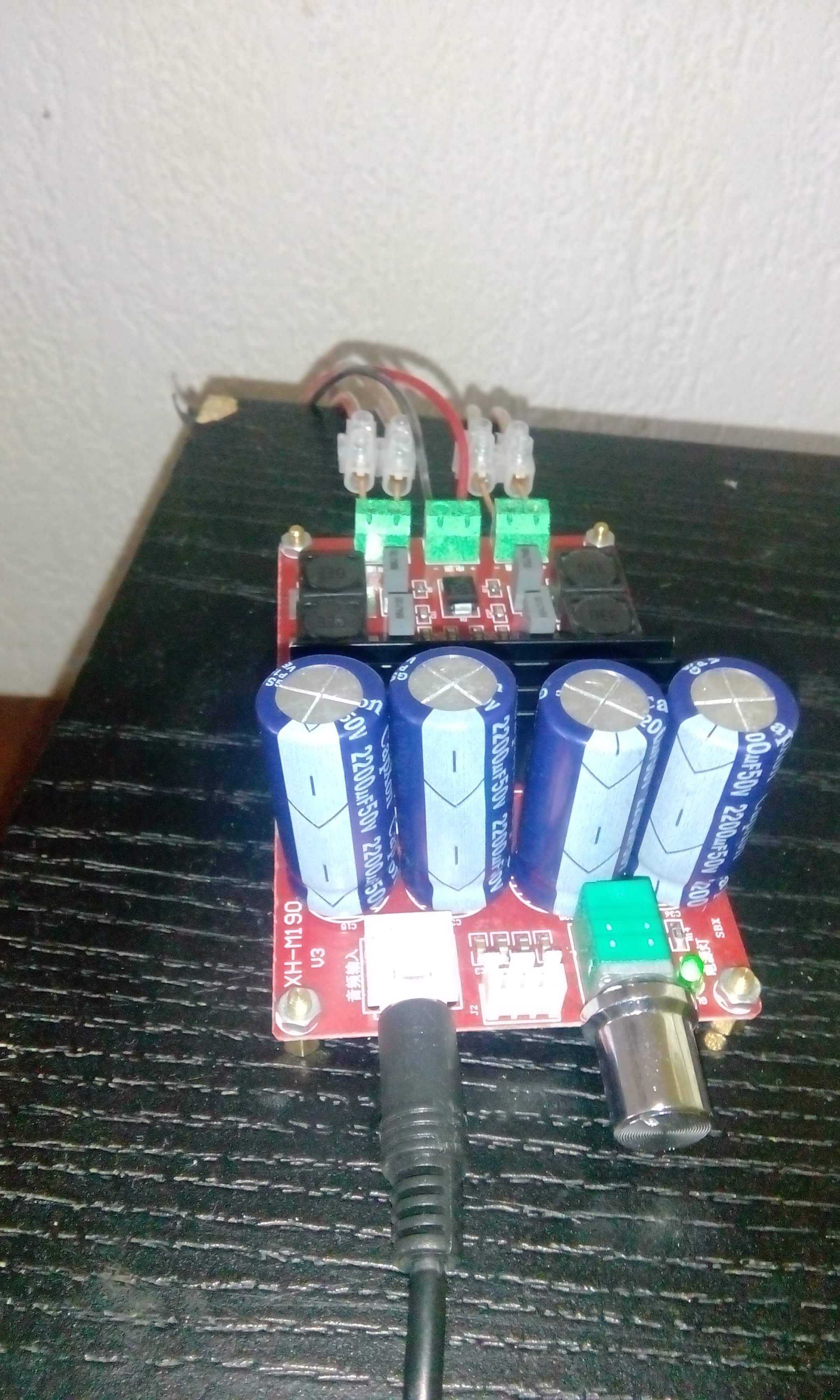

Promenjeni kondovi /jedva sam ih utrpao/ sa 1000mf 35v na2200mf 50v i bogami se promenila kompletna zvucna slika .I visoki i srednji i basovi mnogo bolji cak mislim da se i snaga povecala ili je samo dinamika ovako na brzinu ce vidimo.

[NIXIE]

21 minutes ago, 2a3 said:

Promenjeni kondovi /jedva sam ih utrpao/ sa 1000mf 35v na2200mf 50v i bogami se promenila kompletna zvucna slika .I visoki i srednji i basovi mnogo bolji cak mislim da se i snaga povecala ili je samo dinamika ovako na brzinu ce vidimo.



Obavezno zameni ta četiri ulazna keramička kondenzatora, tek onda ćeš čuti razliku. Ne stavljaj ništa manje od 2,2uF zbog basa, može neki mali 10-100nF u paralelu sa velikim. Te Kineske pličice su jeftine baš zato što štede na bitnim komponentama, kondenzatori i hladnjaci su glavni deo cene.

[sir Oliver]

Kod tebe su 4 ulazna konda?

Kod mene (i Pakonje) po dva.

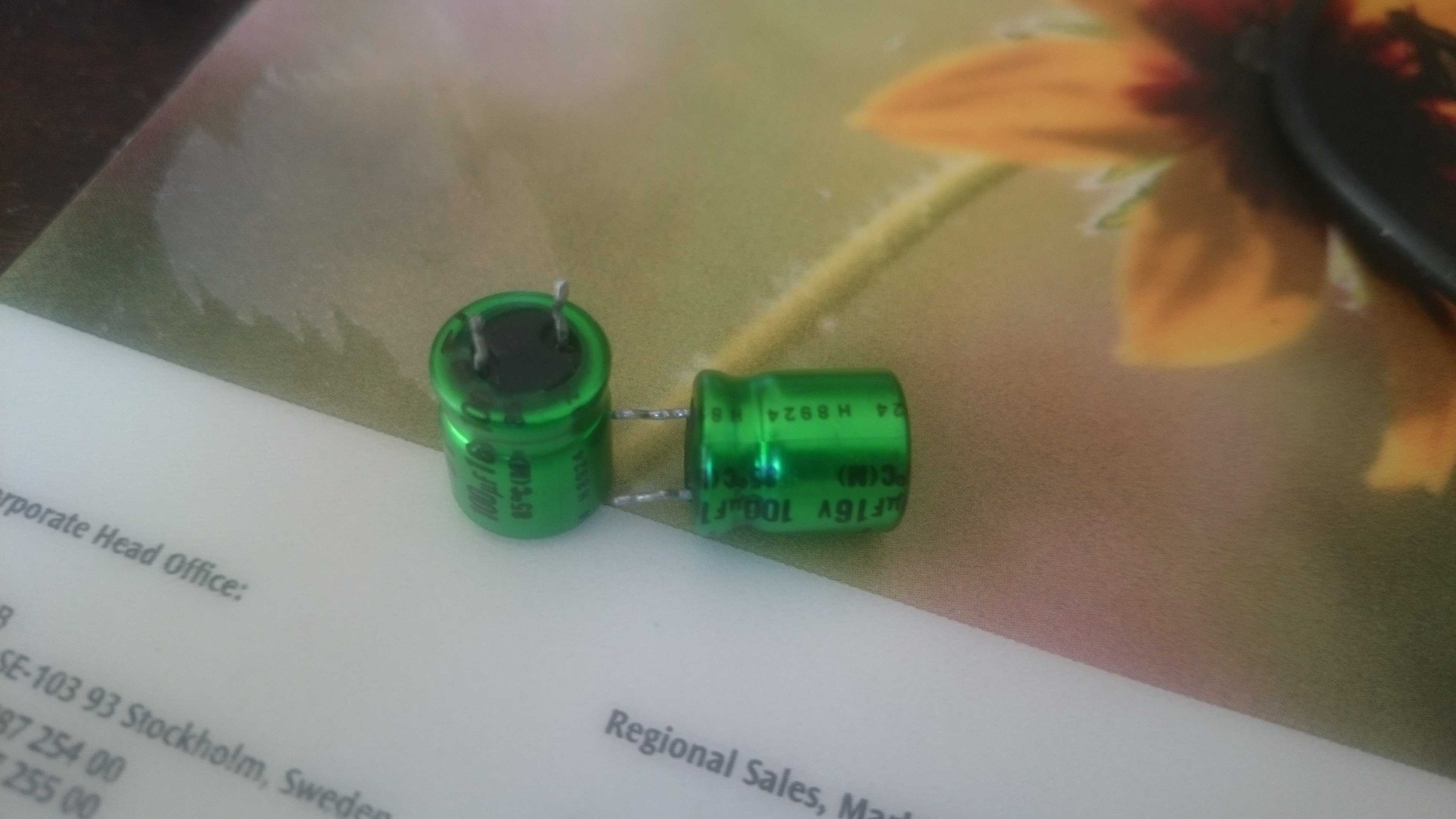

jedva nadjoih one nichisone 100uF 16V

Ali se ne usudjujem da menjam. Jel kondovi na red sa signalom? Da ja stavim onda kondove ovamo na ulazne činčeve, tu mi lakše da zalemim( i poskle uklonim ako ne valje) a na ploči da samo žičkom prespojim ove fabričke?

[NIXIE]

19 minutes ago, sir Oliver said:

Kod tebe su 4 ulazna konda?

Kod mene (i Pakonje) po dva.

jedva nadjoih one nichisone 100uF 16V

Ali se ne usudjujem da menjam. Jel kondovi na red sa signalom? Da ja stavim onda kondove ovamo na ulazne činčeve, tu mi lakše da zalemim( i poskle uklonim ako ne valje) a na ploči da samo žičkom prespojim ove fabričke?

Kod njega su četiri multilayer ceramic, kod tebe su dva elektrolita i trimer potenciometar. Sve to lepo skineš i premostiš (trimer potenciometar obavezno napolje), pa staviš dva bloka PP 2,2uF-4,7uF na red sa signalom, može i na činčeve, gde god imaš mesta, najbolje na neko veroboard parčence ispred te pločice sa TPA. Ja ne bih stavljao elektrolite na put signala ni za živu glavu.

http://www.kelco.rs/katalog/detalji.php?ID=16914

[sir Oliver]

Nisu ovi Nichisoni elektroliti

[NIXIE]

Just now, sir Oliver said:

Nisu ovi Nichisoni elektroliti

Kako bre nisu?

[sir Oliver]

Liče a nisu. Izlazni kondovi iz PHILIPS CDa

Možda su dva elektrolita "dupe na dupe" unutra

[2a3]

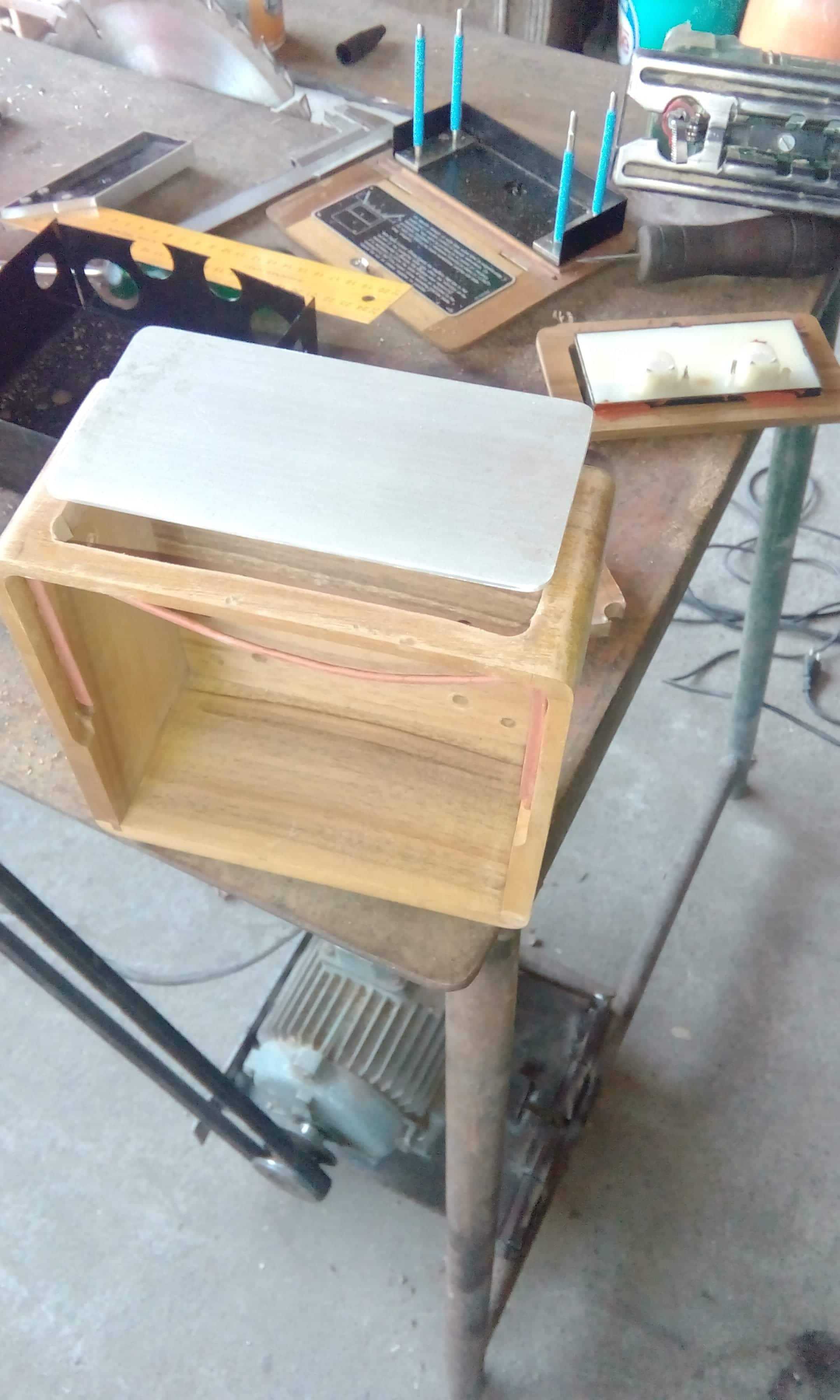

SIRE evo radi se kutijce polako,sutra busimo terminale i tako to.Ce ga sklepam u kutiju a da li tvoji vu metri rade ili samo dekoracija.

[sir Oliver]

18 minutes ago, 2a3 said:

SIRE evo radi se kutijce polako,sutra busimo terminale i tako to.Ce ga sklepam u kutiju a da li tvoji vu metri rade ili samo dekoracija.



E to je dobro pitanje. Kad sam radio skutijavanje i probu, radio sam bez zvučnika i to je radilo odlično. Onaj prekidač kod mene je za promenu senzitivnosti odnosno opsega pokazivanja kazaljki. Za tiho i glasno.

Medjutim, kad sam sve ušrafio i probao pokazalo se da je senzitivnost premala i da kazaljke ripaju (vidljivo) tek kad je pot odvrnut preko pola, a to nije nikad jer ne može da se sluša pri toj jačini.

A nisam se naterao nikada da to sredim.

[2a3]

1 hour ago, NIXIE said:

Obavezno zameni ta četiri ulazna keramička kondenzatora, tek onda ćeš čuti razliku. Ne stavljaj ništa manje od 2,2uF zbog basa, može neki mali 10-100nF u paralelu sa velikim. Te Kineske pličice su jeftine baš zato što štede na bitnim komponentama, kondenzatori i hladnjaci su glavni deo cene.

NIXIE jedva sam ovo promenuo a ne smd buve.Promenucu samo blokov kad nabavim WIME i dalje nista ,sitno to bre sve.
