Soft start sa DC blockerom

Recommended Posts

Evo jedne korisne pomocne spravice. Soft start je radjen na osnovu prastare seme iz casopisa Elektor na koju je nakalemljen Elliott-ov DC blocker

Kondovi C2 i C3 oderdjuju vreme trajanja soft startovanja. Sa 2x470uF ono je oko 1s. Veci kapacitet, duze vreme. Ako se stavi jedan kond veceg kapaciteta, drugi se moze izostaviti.

Otpornici R4-R7 ogranicavaju struju. Na plocici je ostavljen prostor za stojece keramicke otpornike od 5W, ali se mogu umesto njih ubaciti i NTC.

Zaboravio sam na semu da napisem, relej je 24V DC.



Sema: SSDC SCH.pdf

Plocica: SSDC PCB.pdf




Share this post


Link to post
Share on other sites

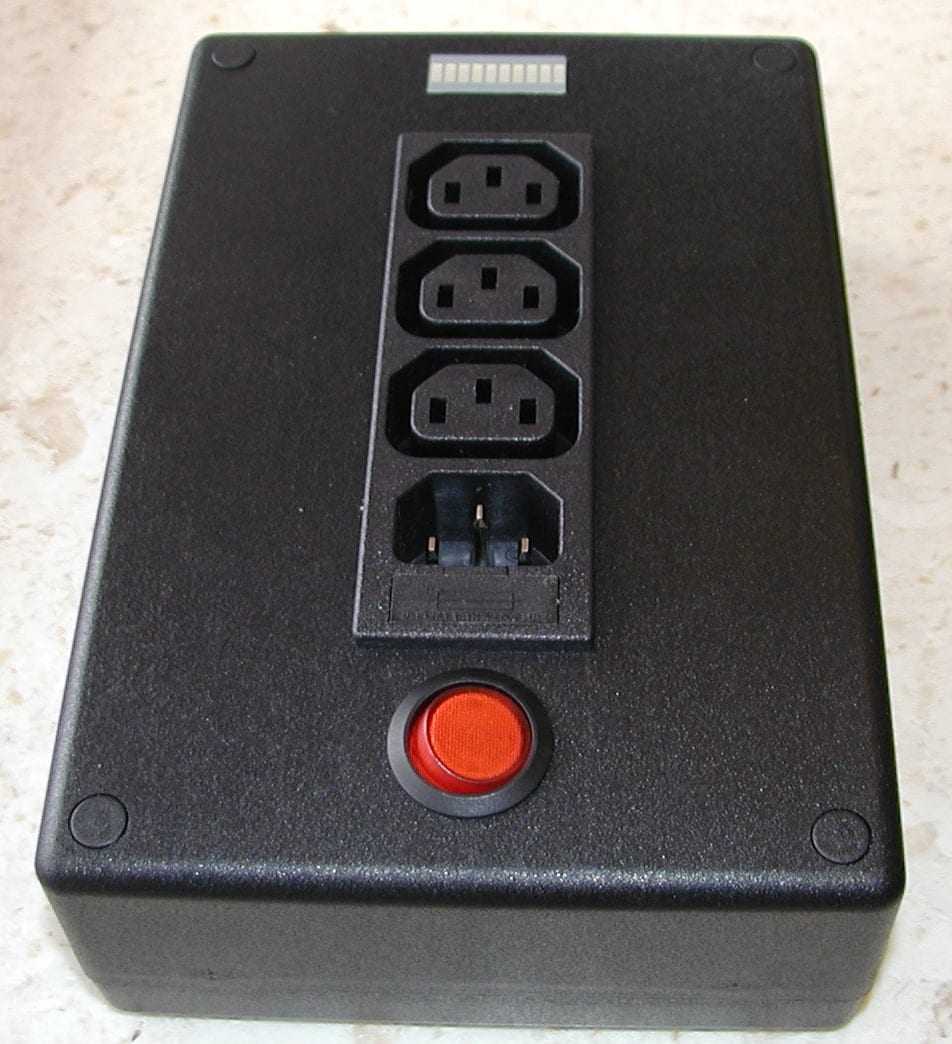

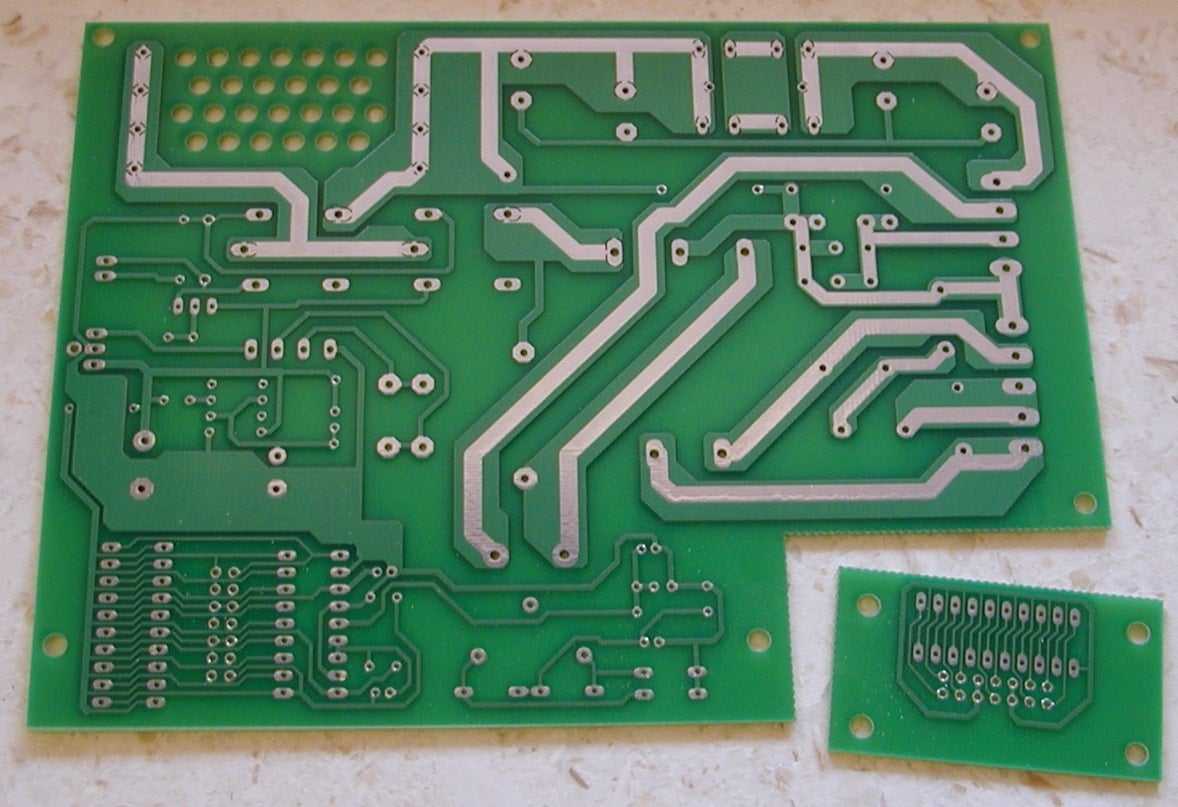

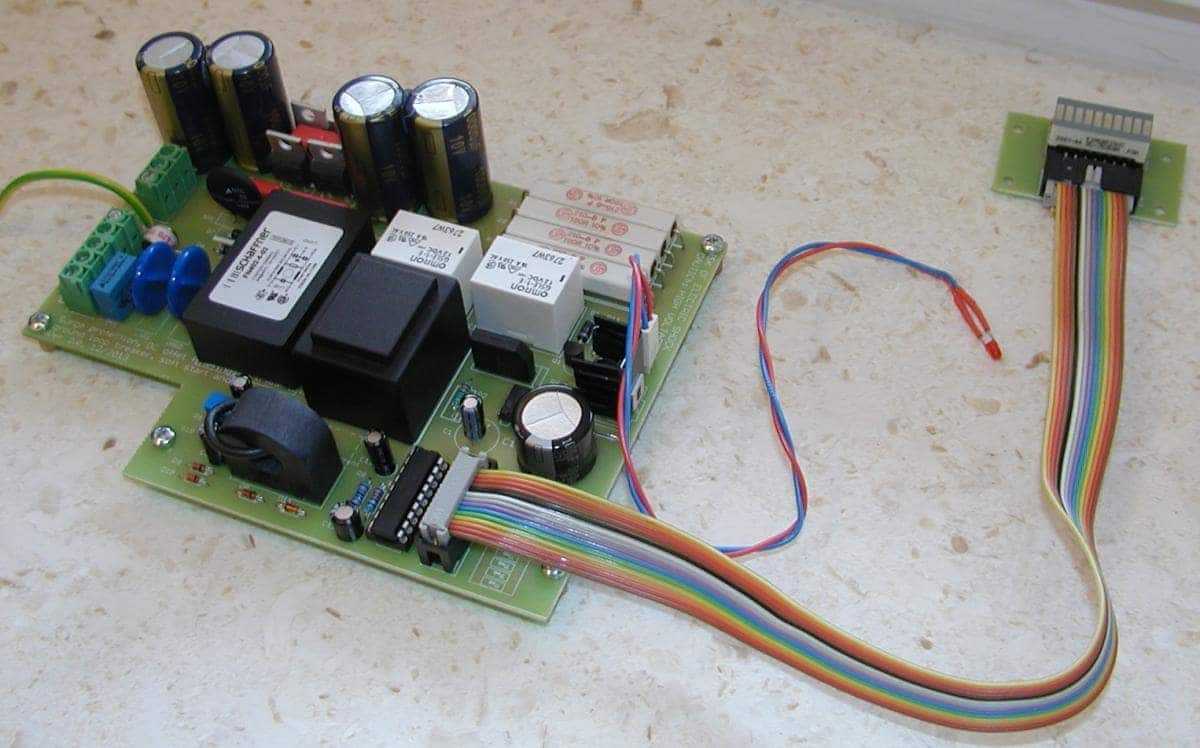

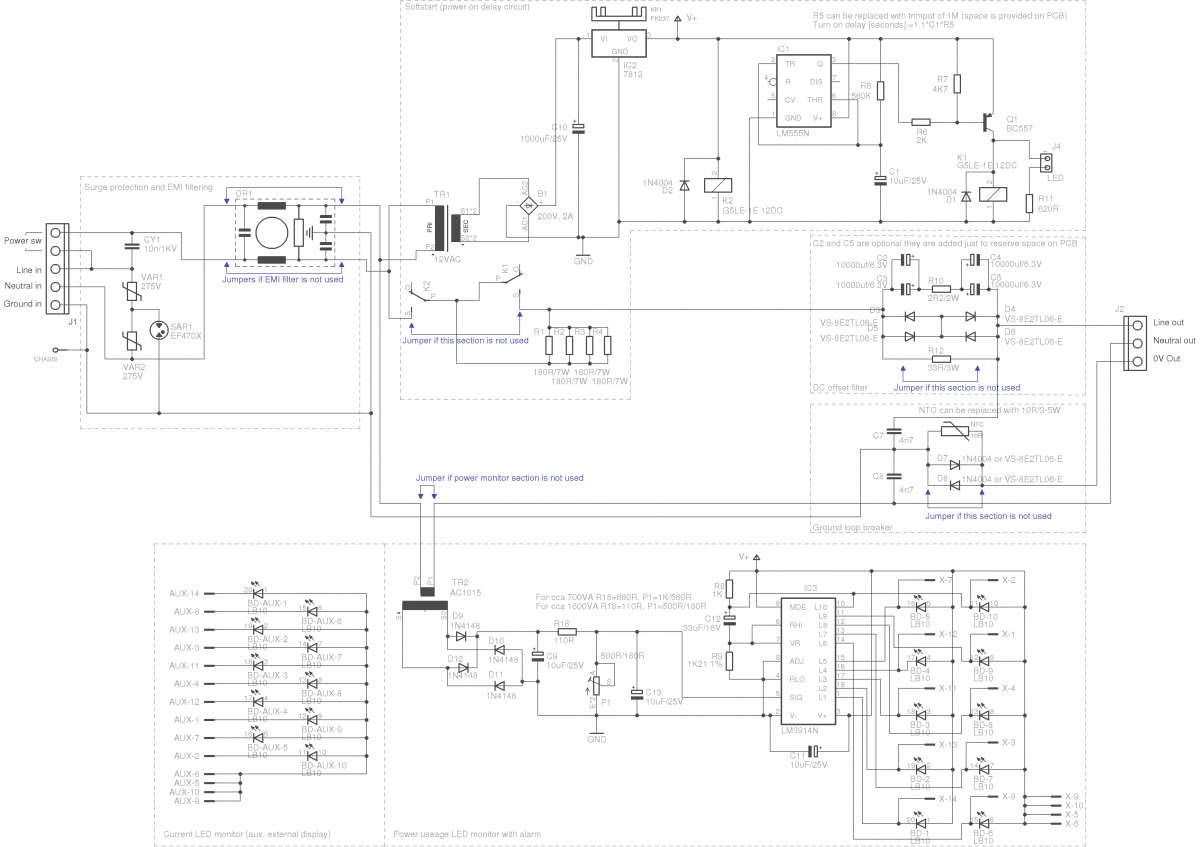

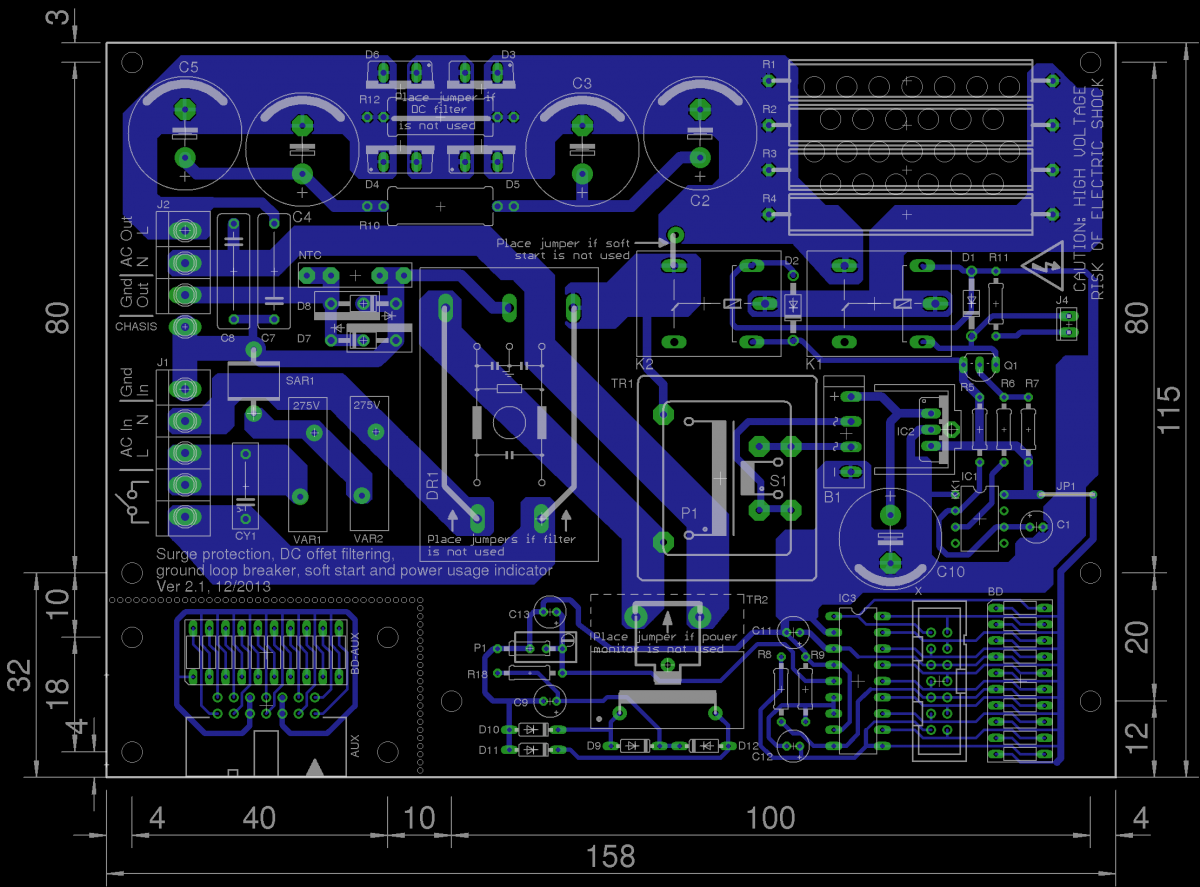

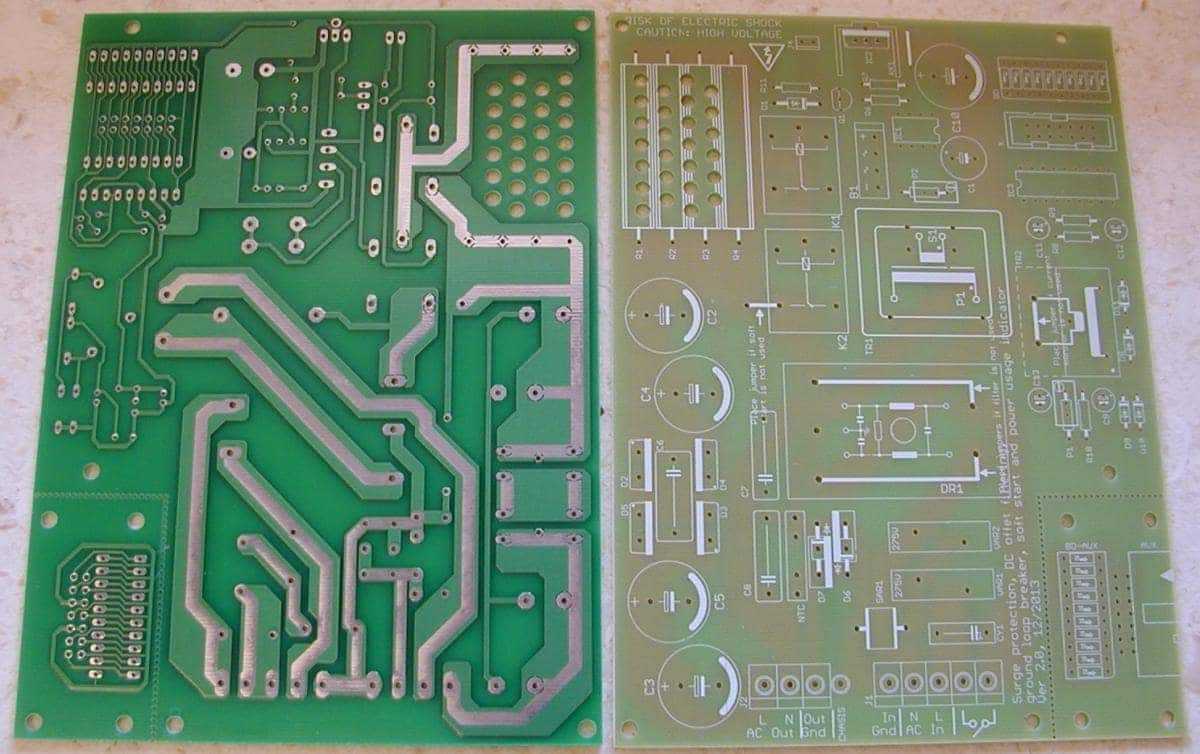

Evo da se nadovežem na ovo sa softstartom koji mislim staviti u F5 Juma/Sipi mod pojačala ali ga koristiti i kao "standalone" za napajanje strujnih letvi na kojima će biti drugi uređaji (do cca 1500VA). "Softstart" je kompilacija različitih ideja i nešto vlastitoga i ima sljedeće funkcije: 1. Softstart (napajanje preko trafa)2. DC filtriranje3. "Ground loop breaker" (ne koristi se u "standalone" verziji)4. Ulazna zaštita i EMI filtriranje5. LED pokazivač snage (LED može ostati na pločici ili se može kabelom dovesti negdje na kutiju) Bilo koja od funkcija se može izostaviti, tako da se na pločici jednostavno premosti (napajnje je zajedničko za softstart i LED pokazivač).U prilogu su slike trenutne sheme i stare verzije pločice.Unaprijed se zahvaljujem na komentarima i prijedlozima. Kad dobijem ABS kutiju za standalone verziju, šaljem slike.

post-1552-0-08515900-1389008005_thumb.pn

post-1552-0-48771500-1389008096_thumb.jp

post-1552-0-70542000-1389008111_thumb.jp

post-1552-0-56749800-1389008141_thumb.jp

post-1552-0-97328200-1389008172_thumb.pn

Share this post


Link to post
Share on other sites

generalni komentar , koji ponavljam kao papagajce - u sklopu soft starta - fixne keramicke otpore zameniti sa jednakom ili cak i vecom ukupnom vrednoscu NTC otpora ; time se dobija univerzalnija U/I karakteristika u vremenskom domenu ............. laicki receno - manja mogucnost za iskrenje relea .......... odnosno softniji soft start :rofl:





dobrodosao na forum

Share this post


Link to post
Share on other sites

Evo da se nadovežem na ovo sa softstartom koji mislim staviti u F5 Juma/Sipi mod pojačala ali ga koristiti i kao "standalone" za napajanje strujnih letvi na kojima će biti drugi uređaji (do cca 1500VA). "Softstart" je kompilacija različitih ideja i nešto vlastitoga i ima sljedeće funkcije: 1. Softstart (napajanje preko trafa)2. DC filtriranje3. "Ground loop breaker" (ne koristi se u "standalone" verziji)4. Ulazna zaštita i EMI filtriranje5. LED pokazivač snage (LED može ostati na pločici ili se može kabelom dovesti negdje na kutiju) Bilo koja od funkcija se može izostaviti, tako da se na pločici jednostavno premosti (napajnje je zajedničko za softstart i LED pokazivač).U prilogu su slike trenutne sheme i stare verzije pločice.Unaprijed se zahvaljujem na komentarima i prijedlozima. Kad dobijem ABS kutiju za standalone verziju, šaljem slike.



Vrhunski rad!



pozdrav

Share this post


Link to post
Share on other sites

Vracam temu iz mrtvih da joj proslavimo peti rodjendan. :lol:

Koristim ovaj soft start od kako sam ga napravio, pre pet godina. Od pocetka ima problem koji sam tek sad uzeo da resim. Kada su kondenzatori u napajanju pojacala potpuno prazni, nakon ulkjucenja trafo zazuji dva puta. Jednom cim se ukljuci i ponovo kada relej prespoji. Ocigledno se kondenzatori ne napune za to vreme.

Secam se da sam produzavao vreme do zatvaranja releja ali nije pomoglo pa sam batalio dalje cackanje.

Sad se igram novim osciloskopom i vidim tacno sta se desava:


ukljucenje


stabilizacija preko otpornika (4x10 oma NTC)


 relej odspaja otpornike


finalna stabilizacija


uvelicano preklapanje releja


Sta predlazete da uradim da se resim drugog potezanja struje? Da li da izvadim koji NTC, da ih zamenim obicnim otpornicima?

Share this post


Link to post
Share on other sites

Ili to, uz preseljenje intenziteta zujanja trafoa na prvi strujni udar, ili kacenje jedne zenerke za izdizanje napona i odlaganja paljenja relea.

Pride bih ja radje ukljucivao rele sa tranzistorom, da mu se obezbedi intenzivna struja privlacenja, sa rastucom malom strujom zna da proosciluje sto se i vidi u signalu efekta ukljucenja, prvi impuls struje se gasi pa krece drugi...
