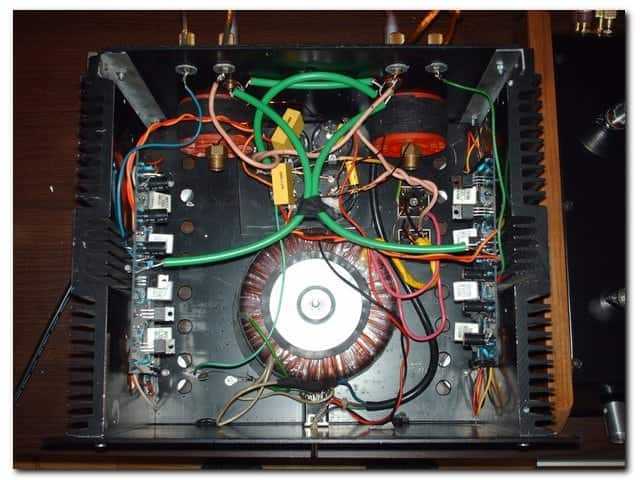

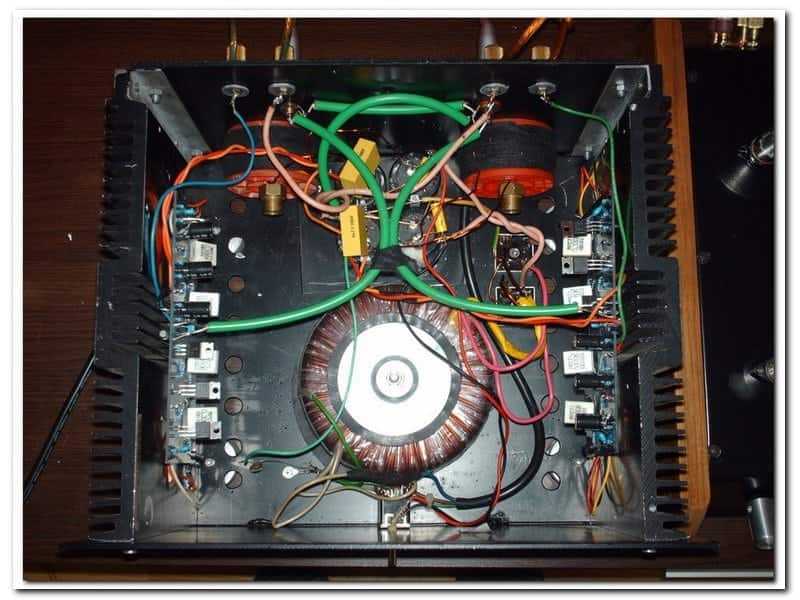

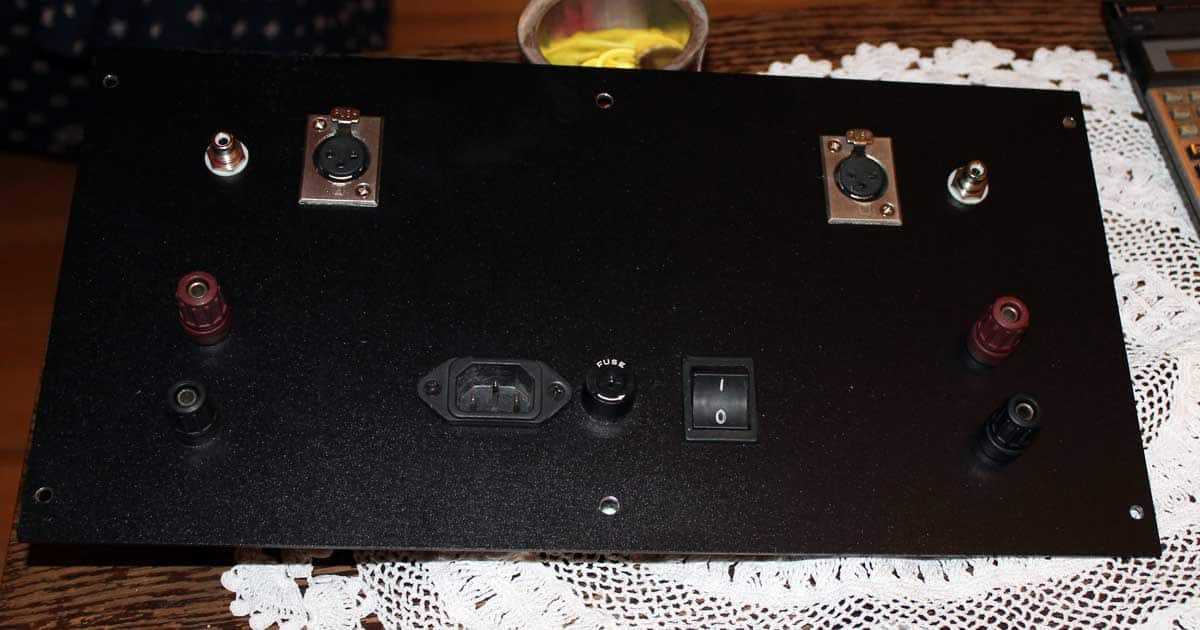

2a3 Napisano Mart 18, 2013 Share #1 Napisano Mart 18, 2013 Uradjen mini aleph od skora pa imam problem sa brumom koji je izrazen na visokim i sredjim. Pojacivac je uradjen na kljucaricevoj plocici iz zagreba a i po njegovoj semi.Kondezatori su 4x22000 mf .Struja izmerena posle grezova 15,3v a posle kondezatora 13,8 kada je sve ukjluceno.Prikacena slika pa malo pogledajte ako mozete pomoci .Nema filtera pre trafoa/trafo esm electronik 2x15 v 300 w jezgro 400w sa slepim namotajem. Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Mart 18, 2013 Share #2 Napisano Mart 18, 2013 daj vecu sliku ( do 200K) ili stavi na neki upload service ako je jos veca interesuje me kako si uradio masu na caps inace ide ovako : RCA izolovani od sasije svi signalni , ukljucujuci masu , sa ulaznih konektora na pcbs sa kondova - napajanje na pcbs minus za zvucnik sa amp pcb na izlazni konektor most od deblje zice - sa leve amp pcb na desni amp pcb , povezuje main gnd tacke komentar na povezivanje kondova tek kad vidim Link to comment Podeli na ovim sajtovima More sharing options...
2a3 Napisano Mart 18, 2013 Autor Share #3 Napisano Mart 18, 2013 Ne moze veca Link to comment Podeli na ovim sajtovima More sharing options...

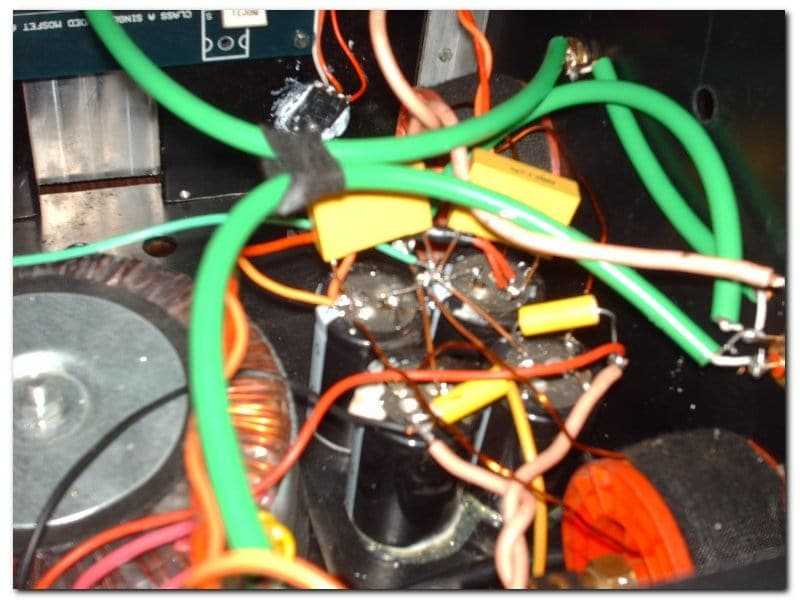

Zen Mod Napisano Mart 18, 2013 Share #4 Napisano Mart 18, 2013 moze i manja ako se popnes na lotre ako pridjes blize aparatom i slikas vise slika , bice vise informacija mogu da ti dam odgovor , ali taj deo posla ne mogu da obavim umesto tebe Link to comment Podeli na ovim sajtovima More sharing options...

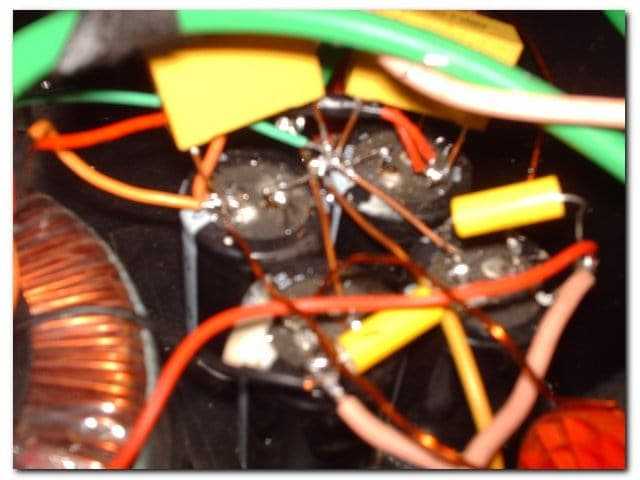

2a3 Napisano Mart 18, 2013 Autor Share #5 Napisano Mart 18, 2013 moze i manja ako se popnes na lotre ako pridjes blize aparatom i slikas vise slika , bice vise informacija mogu da ti dam odgovor , ali taj deo posla ne mogu da obavim umesto tebe Evo nove da li sad vidis.gnd od kondezatora ide na - zvucnik i na masu ulaznog konektora izmedju konektora most. Link to comment Podeli na ovim sajtovima More sharing options...

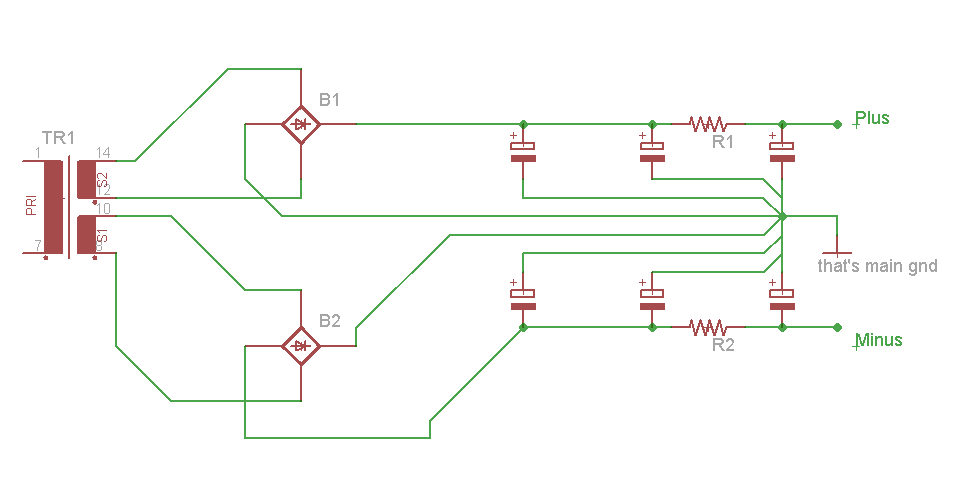

Zen Mod Napisano Mart 18, 2013 Share #6 Napisano Mart 18, 2013 evo ti princip- to sam nekome skoro crtao-editovao seme vezanja Link to comment Podeli na ovim sajtovima More sharing options...
2a3 Napisano Mart 18, 2013 Autor Share #7 Napisano Mart 18, 2013 evo ti princip- to sam nekome skoro crtao-editovao seme vezanja Uradjeno po nacrtu i za nijansu je bolje.Ostaje mi da probam jos da oklopim trafo pa cu videti.Hvala za semu vezivanja. Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Mart 18, 2013 Share #8 Napisano Mart 18, 2013 - kako se ponasa kad su kratkospojeni ulazi , bez ikakvih kablova i izvora ? Link to comment Podeli na ovim sajtovima More sharing options...
2a3 Napisano Mart 18, 2013 Autor Share #9 Napisano Mart 18, 2013 - kako se ponasa kad su kratkospojeni ulazi , bez ikakvih kablova i izvora ? Samo blago sustanje na visokim bas i srednji mir tisina. Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Mart 18, 2013 Share #10 Napisano Mart 18, 2013 tonska masa spojena na sasiju i uzemljenje preko NTC od 10-15R ? sta priklljucujes kao izvor kad imas to zujanje ? da li isto zujanje imas kad je spojen samo jedan tonski ulaz (jedan kanal) ? bez korektnih slika je tesko pomoci a to sto si postovao tesko da je dovoljno za pomoc Link to comment Podeli na ovim sajtovima More sharing options...
Impuls Napisano Mart 18, 2013 Share #11 Napisano Mart 18, 2013 baz stavljanja ulaznih chincheva jedan uz drugi i rasporedjivanja signalnih vodova nece moci izbiti brum Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Mart 18, 2013 Share #12 Napisano Mart 18, 2013 to zadnje se slazem a za prvo se ne slazem Link to comment Podeli na ovim sajtovima More sharing options...
Impuls Napisano Mart 18, 2013 Share #13 Napisano Mart 18, 2013 Ta varijanta koju si postovao ima odvojeno napajanje za svaki kanal. Sa jednim napajanjem za oba kanala ni NTC nece pomoci da se totalno izbaci brum. Mozes da se ne slazes ali samo moje resenje ce da otkloni problem Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Mart 19, 2013 Share #14 Napisano Mart 19, 2013 skice koje sam postovao su za pojacalo koje je imalo slican problem a napravljeno je sa jednim PSU za oba kanala kakve veze ima udaljenost RCA jednog od drugog ? Link to comment Podeli na ovim sajtovima More sharing options...

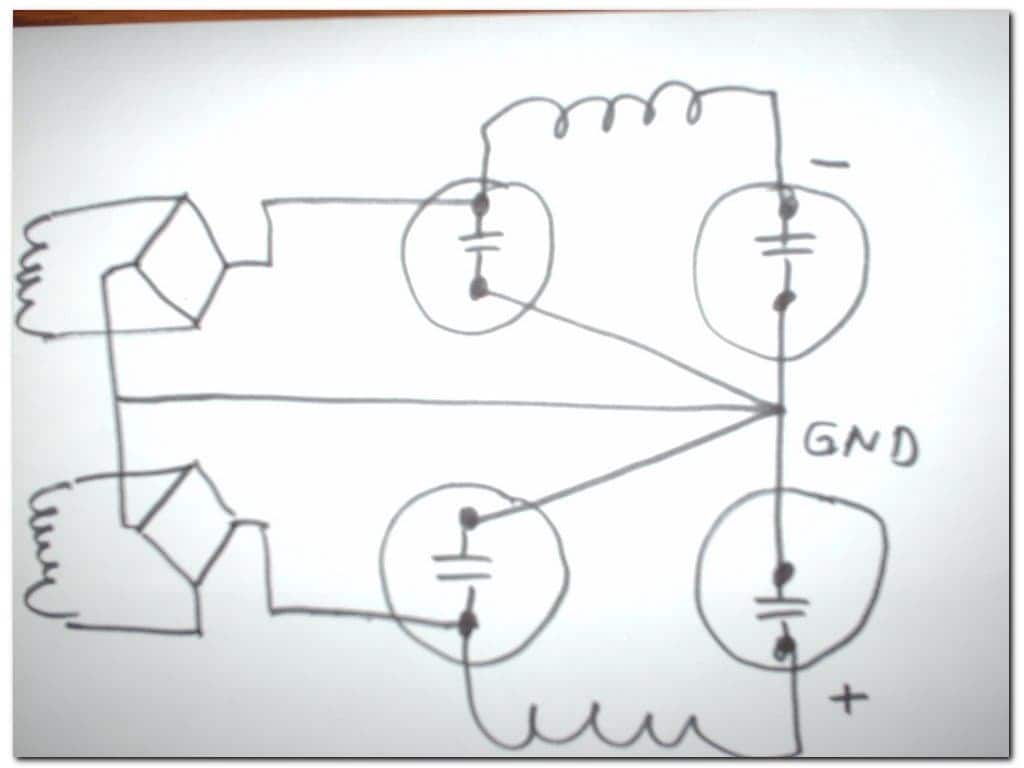

stein Napisano Mart 19, 2013 Share #15 Napisano Mart 19, 2013 Ne bi' da se mešam, al' kad je meni zazujalo oko 4xTDA Profesor Baltazar je iz cuga rekao šta je problem i bio u pravu... Svi ostali su samo nagađali. Mada... Treba ići redom i prvo probati ono što je najlakše izvodljivo a ako zbližavanje ulaznih priključaka zaheva bušenje novih rupa na kućištu, onda to ostaviti za kraj. Dakako, za probu se mogu RCA odvojiti sa zadnje ploče i približiti pa probati bez bušenja kućišta. Mene definitivno buni šema uvezivanja mase sa crteža, naučen sam da sve mase idu u istu tačku, kod filtera, a odatle na zvučnik i na pločicu a sa pločice masa ulaza na RCA i plus za zvučnik (takođe sa pločice na klemnu) Most koji ide od jedne do druge pločice me buni je ako je sva masa spojena na kondovima ka jednoj a potom i ka drugoj pločici pa se između dve pločice još doda jedan vod mase, to mi odmah pali lampicu da se tu zatvara krug voda mase i to mi nekako nije logično, ali ja sam i neuk i nestručan da bih činjenicama i dokazivim tvrdnjama argumentovao i raspravljao... U svakom slučaju, vizuelno mi deluje malkice neuredno tamo oko ispravljača... Što se veličine slike u pikselima tiče, ja koristim stari i provereni ACD-See ver 3.1 sa kojim se može napraviti/doterati čista slika veličine 1024-1200 pixela manja od 100kb, samo se nivo kompresije namesti na 55% i rešeno. Slikanje po dnevnom ili makar dovoljnom svetlu je mnogo bolja opcija od slikanja sa blicem u mraku, ako već nema aparata kojem je ISO veći od recimo 800... Link to comment Podeli na ovim sajtovima More sharing options...
2a3 Napisano Mart 19, 2013 Autor Share #16 Napisano Mart 19, 2013 Ne bi' da se mešam, al' kad je meni zazujalo oko 4xTDA Profesor Baltazar je iz cuga rekao šta je problem i bio u pravu... Svi ostali su samo nagađali. Mada... Treba ići redom i prvo probati ono što je najlakše izvodljivo a ako zbližavanje ulaznih priključaka zaheva bušenje novih rupa na kućištu, onda to ostaviti za kraj. Dakako, za probu se mogu RCA odvojiti sa zadnje ploče i približiti pa probati bez bušenja kućišta. Mene definitivno buni šema uvezivanja mase sa crteža, naučen sam da sve mase idu u istu tačku, kod filtera, a odatle na zvučnik i na pločicu a sa pločice masa ulaza na RCA i plus za zvučnik (takođe sa pločice na klemnu) Most koji ide od jedne do druge pločice me buni je ako je sva masa spojena na kondovima ka jednoj a potom i ka drugoj pločici pa se između dve pločice još doda jedan vod mase, to mi odmah pali lampicu da se tu zatvara krug voda mase i to mi nekako nije logično, ali ja sam i neuk i nestručan da bih činjenicama i dokazivim tvrdnjama argumentovao i raspravljao... U svakom slučaju, vizuelno mi deluje malkice neuredno tamo oko ispravljača... Što se veličine slike u pikselima tiče, ja koristim stari i provereni ACD-See ver 3.1 sa kojim se može napraviti/doterati čista slika veličine 1024-1200 pixela manja od 100kb, samo se nivo kompresije namesti na 55% i rešeno. Slikanje po dnevnom ili makar dovoljnom svetlu je mnogo bolja opcija od slikanja sa blicem u mraku, ako već nema aparata kojem je ISO veći od recimo 800... Evo redom.Prikopcavam pred pojacalo ecc88 sa ispravljacicom ecl82 sema pokojnog ing.Vukusica.Probao bez njega samo cd nijansa bolje.Probao bez jednog ukljucenog kanala najbolje.Probao da priblizim ulaze isto.Menjao kablove isto.Aevo ovako je vezan ispravljac. Link to comment Podeli na ovim sajtovima More sharing options...
zika Napisano Mart 19, 2013 Share #17 Napisano Mart 19, 2013 Ta varijanta koju si postovao ima odvojeno napajanje za svaki kanal. Sa jednim napajanjem za oba kanala ni NTC nece pomoci da se totalno izbaci brum. Mozes da se ne slazes ali samo moje resenje ce da otkloni problem Odnegde mi je poznato da ste u pravu... Valjda beše iz ličnog iskustva...? Grešim li? Link to comment Podeli na ovim sajtovima More sharing options...

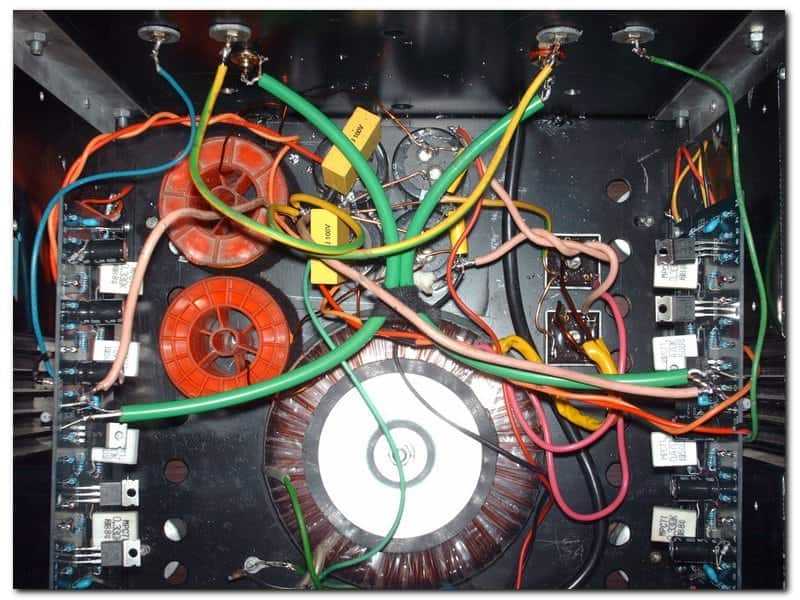

ManicP Napisano Mart 19, 2013 Share #18 Napisano Mart 19, 2013 Čini mi se da ne bi bilo zgoreg da se i te dve zavojnice iz CLC filtra maknu sa zadnje strane kutije. Nalaze se tačno između konektora za zvučnike, petlja mase iznad njih velika a taman su i uz same činčeve da mogu malo da sipaju đubreta i po ulaznom signalu. Nije zgoreg update fotografije ampa, sa novim stanjem. Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Mart 19, 2013 Share #19 Napisano Mart 19, 2013 Steine i Impulse "moje" ..... "tvoje" resenje nema smisla dajte mi bilo koji slican amp i ja cu ga oziciti na najmanje dva nacina a da ne bruji ni u jednom slucaju , sto ne mora da znaci da vi to isto ne znate kad se javi brum i zujanje , moze biti nekoliko razlicitih uzroka i treba naci konkretan razlog zasto se to desava ja lepo pitah - kakve veze ima udaljenost RCA jednog od drugog ....... ajd' sto meni nego da se objasni i coveku koji ima problem isto tako lepo pitah za vise informacija , da se tema ne pretvori u baljezganje ciji je veci ......... a pojacalo ce i dalje da zuji Link to comment Podeli na ovim sajtovima More sharing options...
2a3 Napisano Mart 19, 2013 Autor Share #20 Napisano Mart 19, 2013 Čini mi se da ne bi bilo zgoreg da se i te dve zavojnice iz CLC filtra maknu sa zadnje strane kutije. Nalaze se tačno između konektora za zvučnike, petlja mase iznad njih velika a taman su i uz same činčeve da mogu malo da sipaju đubreta i po ulaznom signalu. Nije zgoreg update fotografije ampa, sa novim stanjem. Zavojnice sam spustio dole ali se isto ponasa.Sada sam ponovo prelemio iz tacke na kondovima i ovako najbolje dosad radi.Uzemljeno sa termistorom od 10 -20 ohm drugi nemam. Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Mart 19, 2013 Share #21 Napisano Mart 19, 2013 skrati te coaxe da idu direktno od rca na pliocice stavi taj most mase izmedju masa na plocicama i neces imati vise zujanje ili u vod mase jednog coaxa ubaci 10-22R otpornik Link to comment Podeli na ovim sajtovima More sharing options...
fixxxer Napisano Mart 19, 2013 Share #22 Napisano Mart 19, 2013 ja lepo pitah - kakve veze ima udaljenost RCA jednog od drugog ....... ajd' sto meni nego da se objasni i coveku koji ima problem Evo neceg sto moze da pomogne... http://diyaudio.com.hr/viewtopic.php?f=21&t=914 Link to comment Podeli na ovim sajtovima More sharing options...
