SPDIF na dva DAC-a

[sir Oliver]

Zocky pravio neki extender za I2S. RS422 ako se ne varam. Mozda moze da posluzi nesto slicno.Ili optika?

[ZZZ]

Pa jesam ti lepo nacrtao?

Vidi da li ima nesto iz DS serije

DS nesto 31 i 32

tako nesto?

...

AM26LS31

AM26LS32

[bokiooo7]

Naravno ZZZ, hvala puno za ideju, papir koji si mi dao je upravo ispred mene, samo treba malo da proucim datasheet, a sada sam na Mikro Princovom sajtu nasao i AM26LS32 (receiver)  a i  AM23LS31 (driver) tako da cu se baciti na posao! Da i ja cujem malo plemenita zvuka na mom sistemu!

[bokiooo7]

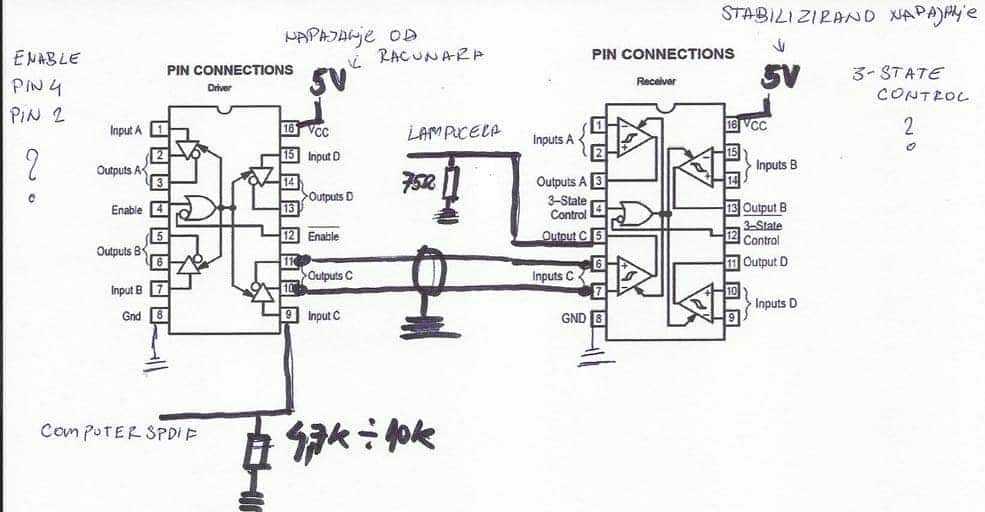

Konacno sam skrpio neku semu, prilozio sam slku u nadi da ce mi neko pomoci i ukazati na potencijalne greske ili nedostatke...

Na driveru imam enable pinove i ne znam sta bi trebalo da dovedem na njih? Takodje na receiveru imam 3-state control pinove, sta tu dovesti?

Po savetu ZZZ-a sam na ulazu zakljucio otpornik od 4,7 k prema masi a na izlaz sam prema masi zakljucio otporom od 75 ohma...

Za napajanje sa strane racunara (drivera) nameravam da koristim 5V od napajanja kucista a sa druge strane (receiver) cu napraviti jedno malo stabilizirano koje bi trebalo da odradi stvar...

Dobri ljudi, ako imate malo vremena pogledajte prilozenu semu i dajte pokoji savet, pretpostavljam da ovde treba jos mnogo toga ali od necega se mora poceti...

Hvala unapred!

P.S.

Za one koji nisu pratili temu, rec je o AM26LS31 i AM26LS32 driveru i receiveru.



[zocky]

Pogledaj ovo, isti su  driver i reciver.

Ja sam na ovaj način "vozio" i2s pa su upotrebljena 3 od ukupno 4 drivera/recivera ali je vezivanje kontrolnih pinova na oba IC isto kao i u tvom slučaju.

Veži na masu ulaze segmenata koji se ne koriste.

[bokiooo7]

Shvatam , znaci u mom slucaju ja bih koristio samo 1 driver/ receiver a ostale, kao i pinove enable/disable bih vezao na masu? Da li je napajanje od 5 volti sa kompjutera dovoljno cisto da mi napaja driver ?

Na drugom kraju kod lampucere  imam jedan regulator voltaze radjen sa lm317 tako da bih upotrebio njega...

[zocky]

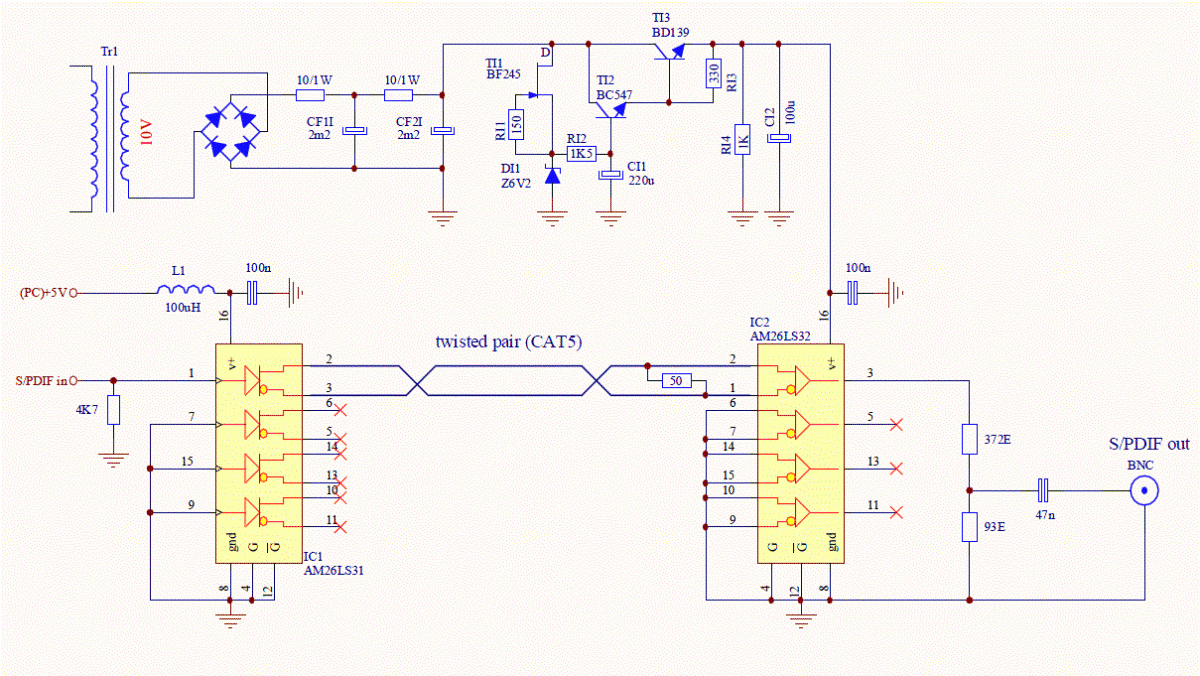

Evo, nacrtao sam kompletnu šemu





Možeš da koristiš i LM317 kog već imaš ali ja bih u konačnom stavio regulator sa šeme.

Na početku priče si pominjao jedan spdif signal na dva dac-a, možeš na ulazu predajnika da vežeš paralelno dva segmenta IC-a i da u prijemnom delu dupliraš izlazni deo (onaj razdelnik napona)... time ćeš dobiti "račvu" koja bi trebala da bude ok.





[bokiooo7]

Evo, nacrtao sam kompletnu šemu






Možeš da koristiš i LM317 kog već imaš ali ja bih u konačnom stavio regulator sa šeme.

Na početku priče si pominjao jedan spdif signal na dva dac-a, možeš na ulazu predajnika da vežeš paralelno dva segmenta IC-a i da u prijemnom delu dupliraš izlazni deo (onaj razdelnik napona)... time ćeš dobiti "račvu" koja bi trebala da bude ok.

Hvala , mnogo si mi pomogao!  Idem da proucim semu pa da se bacim na posao, skupljanje delova i slicno...

[zika]

Prenošenjem slika odavde na drugi Forum dovodite sve u neprijatan položaj... Pravi tvorci i poznavaoci ne mogu da odgovore neposredno jedni drugima i sve se završava kao igra „pokvarenih telefona“... Mnogi ni ne znaju da se stvari dešavaju na dva kolos(ij)eka...

http://audiofil.net/forum/forum_posts.asp?TID=13386

[bokiooo7]

Jedno veliko izvinjenje,nisam znao da  stvari tako funkcionisu, hteo sam da podelim jedno dobro resenje sa drugima, naravno kao sto se moze videti cak sam i napomenuo da je to ideja drugog clana a ne naravno moja, u svakom slucaju i dalje zahvaljujem na dobronamernim odgovorima a ubuduce je mozda bolje da samo postavim link ili slicno.Hvala sto ste mi ukazali na gresku.

[zocky]

Jest' malo nezgrapno prenositi parčiće priče sa foruma na forum jer bez uvida u kompletan njen tok neki odgovori mogu izgledati prilično besmisleno.

Mislim da je u redu u potrazi za pravim odgovorom potražiti "drugo mišljenje" na nekom drugom mestu, nema ničeg lošeg u tome ali mora da se održi nekakva "kompaktnost" priče. Ovde se krenulo od "račve" za jedan spdif na dva dac-a a na audiofil.net-u se to pojavilo u vidu spdif "kondicionera".



Ja sam se u ovu priču uključio sa konkretnim odgovorom na konkretno pitanje "kako povezati pomenute komponente" i ništa više jer smatram da nisam dovoljno stručan da diskutujem o kvalitetu ponuđenog rešenja za prenos spdif-a relativno dugim kablom.



Možda sama ideja da se spdif na ovakav način drajvuje nije najoptimalnije rešenje ali da bi se to saznalo treba pogledati teoriju ili baciti 200-300 dinara i probati kolo u praksi.

Ja sam ovim parom integralaca uspešno preneo i2s signale kroz kabl dužine 2m ali je u tom slučaju bio TTL nivo na ulazu predajnika. Ako je kod spdif signala iz PC-a poštovan standard onda je reč o 0,5Vpp, to bi mogao da bude problem...

[ZZZ]

Jeste Zocky spdif dtandard je +- 0,25V (0.5V p-p)

atenuacija sa TTL oko 5V je za oko 20 db

(mozda malo manje oko 18-19 zbog mogucnih gubitaka i zaokruzenih vrednosti otpora...)

se moze izvrsiti sa "pi" ili "T" networkom

google Pi network calculator...

ovde ima zanimljivih stvari

http://www.m0ukd.com/

http://www.m0ukd.com/Calculators/Attenuator_Calculator/



.

Za duzi kabl mofu se povezati 4 drivera u pralelu

sa recimo malim otporom na izlazu svakog

ali za to je ipak potrebno izmeriti talasni oblik signala osciloskopom

pogledati na netu kakbe su standardne veze izmedju drivera i receivera

.

Ti driveri i receiveri trose oko 45mA kada rade sva 4 modula u IC-ima

a sto je visa frekvencija SCK sa visim MCK,

kada je u pitanju oversampling trosice i malo vise, a to je u slucaju kada se na rcunaru povecasampling rate

tako da i o tome treba povesti racuna

Da se ne preopterete napajanja iz racunara

kao i napajanje iz daca...

.

za RC filter se mogu u tom slucaju uzeti ferrite bead od 2 x 10mH u paraleli

(ili neki manje induktivnosti a vece max struje)

posto su oni definisani za 45mA tako da ce vrednost RC biti 5mH cca i C oko 10uF + 100nF direktno na pinove kola

a ima i onih podnozija koja vec imaju standardni C od 100nF na power i GND pinovima...

.

[sir Oliver]

Ja imam 10 m toslinka i radi bez problema. Sto ne probas optiku?

[bokiooo7]

Ne mogu da nadjem opticki kabl od 8 metara, prodaju se uglavnom najvise od 5, ono sto ima online u inostanstvu je jako skupo za eksperimentisanje a kod nas ih nema...

Radi spdif i meni ali zvuk je nebo i zemlja sa spdifom kracim od 4 metra i ovim sto sada imam, ubije mi visoke potpuno...

[bokiooo7]

Samo da javim, kupio sam optiku od 10 metara u Kanibalu, prikacio i svira jako dobro, tako da sam za sada zadovoljan, mogu reci da ima razlike kada optiku prikacim sa maticne ploce racunara i kada koristim opticki izlaz sa Asus Xonara DS... Sa Xonara je malo bolje, jasnija zvucna slika...

Naravno, ovih dana cu sastaviti i ove balansirane drivere po Zockyjevoj semi pa cu javiti kako to sljaka...

I

[zika]

Nije baš jednostavno ali čovek je rešio postavljeni zadatak...

http://www.royaldevice.com/asse%20trascendente%20SPDIF-eng.htm

(Podseti me na to mlađi član na jednom drugom Forum-u...)
