Chakey Napisano Novembar 10, 2009 #45 Napisano Novembar 10, 2009 cujem,cujem, a evo i da pozdravim i ja tebe, al trenutno nisam u komsiluku
tadijasid Napisano Decembar 23, 2010 #46 Napisano Decembar 23, 2010 Evo jednog napravljenog po Sipijevoj semi, radi odlicno ja sam jos dodao ntc otpor iz napajanja kao soft start. Evo i slika.
viktor1986 Napisano Mart 4, 2011 #47 Napisano Mart 4, 2011 Ovih dana razmisljam nesto na ovu tematiku oko ukljicenja releja preko tastera i slicnih stvari pa mi treba savet za soft start. Prva varijanta je elektorova sema Elektor sema , druga varijanta je tajmer sa ne555, treca varijanta je Elliott-ov P39 projekat P39 soft start , cetvrta varijanta je skoro ista trecoj Cetvrta varijanta . Ne bih da koristim samo NTC u primaru, dakle jedno 3-4 otpornika vece snage paralelno i to prespajam nakon 1-2sekunde. Sta savetujete da radim? Napominjem, na jednoj plocici ce biti soft start i elektronika za taster.
Sipi Napisano Mart 4, 2011 Autor #48 Napisano Mart 4, 2011 Koje snage je trafo za koji to radis, da li je EI ili toroidni i koliki je ukupni kapacitet elektrolita u filtraciji na sekundaru trafoa ?
viktor1986 Napisano Mart 4, 2011 #50 Napisano Mart 4, 2011 Koje snage je trafo za koji to radis, da li je EI ili toroidni i koliki je ukupni kapacitet elektrolita u filtraciji na sekundaru trafoa ?Trafo ce biti snage 300VA ili 400VA, bice dual mono verzija i svaki trafo ce imati svoj soft start, najverovatnije ce to biti u dve odvojene kutije...Bice torusni trafo i jedno 4*10000uF.
Sipi Napisano Mart 4, 2011 Autor #51 Napisano Mart 4, 2011 Evo malo cinjenica da ti olaksa izbor:Soft start se preporucuje tek kod torusa od 500VA i vise (ok, ti imas dva slabija trafoa ali sa paralelno vezanim primarima).Najvecu frku prave elektroliti u sekundaru jer u trenutku ukljucenja predstavljaju kratak spoj. Pretpostavljam da posto imas dva trafoa i svaki sa dva sekundara, da na svaki sekundar dolazi samo 10mF sto je suvise malo da bilo kom trafou napravilo problem cak i u samo jednoj poluperiodi sa greca. Iz navedenog kao i iz sveg dosadasnjeg iskustva proizilazi da je najpouzdanije, najinteligentnije i najelegantnije resenje soft starta u datoj situaciji da stavis po jedan NTC od 5 ili 10 oma u primar svakog trafoa i ima Bog da te veseli. Sve ostalo je nepotrebno komplikovanje koje vodi u probleme.
Fukushima Napisano Mart 4, 2011 #52 Napisano Mart 4, 2011 Evo malo cinjenica da ti olaksa izbor:Iz navedenog kao i iz sveg dosadasnjeg iskustva proizilazi da je najpouzdanije, najinteligentnije i najelegantnije resenje soft starta u datoj situaciji da stavis po jedan NTC od 5 ili 10 oma u primar svakog trafoa i ima Bog da te veseli. Sve ostalo je nepotrebno komplikovanje koje vodi u probleme.S tim sto to vazi samo za amp u A klasi. U koliko je u pitanju AB klasa, NTC otpori se kratkosapajaju kontaktom relea nakon nekog vremenskog intervala...
Sipi Napisano Mart 4, 2011 Autor #53 Napisano Mart 4, 2011 Ma nije frka ni za AB, suvise je to mala varijacija napona na primaru u odnosu na varijacije koje imas na DC napajanju ampa (voltage sag do 20% - zavisno od trenutne potrosnje ampa). NTC u primaru je musica u odnosu na to...
viktor1986 Napisano Mart 4, 2011 #54 Napisano Mart 4, 2011 S tim sto to vazi samo za amp u A klasi. U koliko je u pitanju AB klasa, NTC otpori se kratkosapajaju kontaktom relea nakon nekog vremenskog intervala...Tako je Borko, u pitanju je AB klasa a napon napajanja je +/-50V DC. @SipiTrafo ce imati dva sekundara, dva greca, CTM pravim tek na poslednjem paru elektrolita. Svaki sekundar ce imati ukupno oko 20000uF(2*10000uF ili 4*4700uF ili jedan od 22000uF). Dakle posto trafo ima dva sekundara, ukupno ce biti oko 2*20000uF.
Sipi Napisano Mart 4, 2011 Autor #55 Napisano Mart 4, 2011 .... 2*20000uF.I dalje beznacajno...Ja ne mogu da oborim 16A osigurac na razvodnoj tabli sa manje od 600VA i 120.000uF
viktor1986 Napisano Mart 4, 2011 #56 Napisano Mart 4, 2011 Videcu onda da nacrtam neko univerzalno resenje, ali bih ipak prespajao NTC ili otpornike nakon nekog intervala, pa da imam i za neke buduce projekte. Jedino treba videti kakvo kolo koristiti za premoscavanja ntc-a ili otpornika...
Fukushima Napisano Mart 4, 2011 #57 Napisano Mart 4, 2011 Videcu onda da nacrtam neko univerzalno resenje, ali bih ipak prespajao NTC ili otpornike nakon nekog intervala, pa da imam i za neke buduce projekte. Jedino treba videti kakvo kolo koristiti za premoscavanja ntc-a ili otpornika...Najprostije, RC na gejt malog mosfeta npr. BS170 koji ukljucuje relej.
viktor1986 Napisano Mart 4, 2011 #58 Napisano Mart 4, 2011 Najprostije, RC na gejt malog mosfeta npr. BS170 koji ukljucuje relej.OK, videcu narednih dana da nacrtam sve to.
viktor1986 Napisano Mart 11, 2011 #60 Napisano Mart 11, 2011 google touch switchIscrtao sam semu kola, u pitanju je Sipijeva sema tasterskog ukljucivanja i soft start sa NE555. U fazi sam crtanja plocice. Inace, predvideo sam da se moze izbaciti tastersko ukljucivanje tako sto se umesto kratkospojnika, na mestu JP1, stavi prekidac i kratkospoji se C i E BD139 tranzistora, naravno stavlja se i RL1. Imate li nekih predloga sto se seme tice?Taster i soft start.pdf

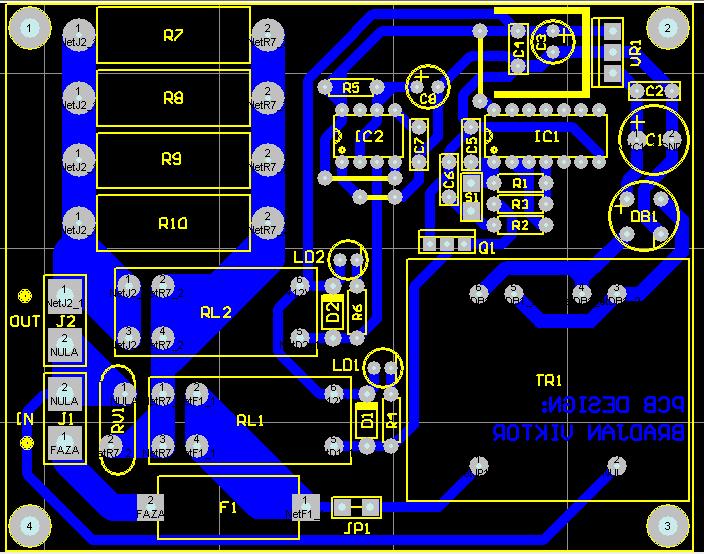

viktor1986 Napisano Mart 12, 2011 #61 Napisano Mart 12, 2011 Evo i probnog rasaporeda elemenata...Dimenzija plocice je 100mm*80mm. Valja li?

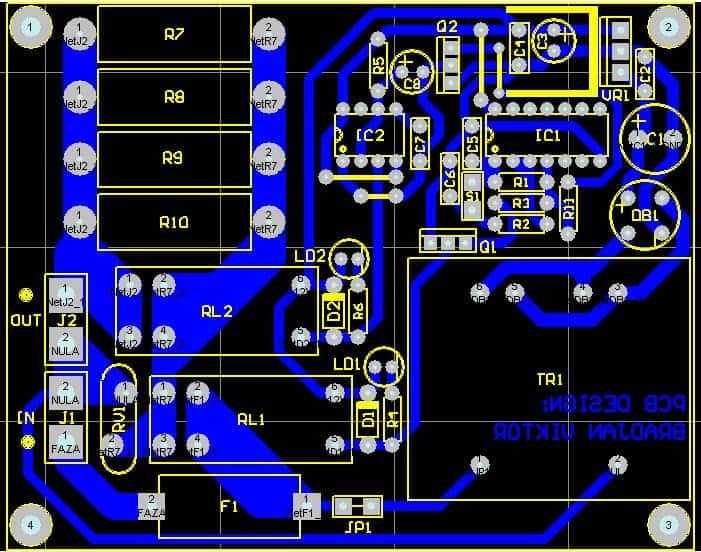

viktor1986 Napisano Mart 13, 2011 #62 Napisano Mart 13, 2011 Prethodna sema nije bila zavrsena do kraja, dodao sam dva elementa pa se nadam da ovako moze dobro raditi. Zamolio bih forumase da pogledaju pa da kazu da li treba nesto doradjivati i tako nesto. SOFT START I TASTER ISPRAVLJENO.pdf
ZZZ Napisano Mart 14, 2011 #63 Napisano Mart 14, 2011 pa da misim da je bolje postaviti kvalitetan releda ukljucuje i iskljucujenego prekidac, koji je tesko naci, a da bude kvalitetan i da lepo izgledaja koristim touch switch. slican sistem ali na dodir....mada ekolozi mogu da zamere sto nije green koncept...potrbno je konstantno napajanje. Doduse veoma male snagepitam se kolika je potrosnja svih uredjaja koji su na stand-by modu....verovatno da moze da se dizajnirai sa baterijskim napajanjem i bistabilnim releom?
ZZZ Napisano Mart 14, 2011 #64 Napisano Mart 14, 2011 Viktore mozda mozes da ubacis i malo zakasnjenjestarta zbog toga sto se kod nas cesto desava da strujanestane a odmah potom dodjeti nagli prekidi uzrokuju velike peekove napona onda kada se ponovo pojavitako da bi taj mali trafo koji napaja kolo trebalo nekako zastititi mozda termistorimaa sklop koji ukljucuje uredjaj podesiti da malo kasni da veliki trafo ne primi veliki naponski udar?

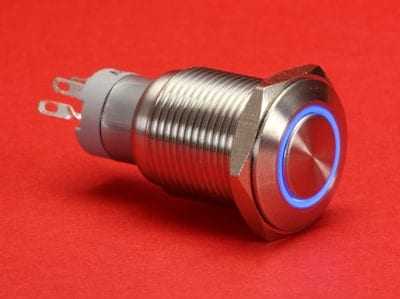

viktor1986 Napisano Mart 14, 2011 #65 Napisano Mart 14, 2011 ZZZ za par dana cu postaviti svoje resenje ukljucenja glavnog torusnog transformatora. Nece imati taster vec prekidac koji ukljucuje mali trafo! U pitanju je BULGIN MP0045/1E2BL012, on ukljucuje mali trafo, dakle sa vrlo malom strujom radi! Glavni trafo ce imati kasnjenje, NE555 to radi i lako se moze podesiti koliko iznosi to vreme, da li 0.5s, 1s, 2s, 3s...Razmisljam sada, ali ne znam koliko je to pametno, da izmedju prekidaca i tog malog transformatora stavim jos jedan varistor? Ili je mozda pametnije da stavim samo jedan varistor koji ce stalno biti na mreznom naponu nebitno da li uredjaj radi ili ne?Evo i izgleda prekidaca! PREKIDAC I SOFT START.pdf
dj.nik Napisano Mart 14, 2011 #66 Napisano Mart 14, 2011 Evo i izgleda prekidaca!Gde ima 'vaki kavasaki' da se pribavi? :)Thks!
