Antiklik + zaštita za zvučnike , malo drugačije

[Zen Mod]

clanak iz Audioxpressamalo se losije vide nomenklatura delova , ali kad se procita text - sve je jasnoautor je poznat , bar nama malo vremesnijima :wink2:zanimljivo je da se elegantno montira i na bridged izlaze , a ne pravi problem ni za dual mono konfiguraciju unutar jedne kutije

[Impuls]

Lose resenje. Ne stiti od recimo 2V jednosmernog napona. Sem toga vremenom i optokapleri menjaju svoje karakteristike pa jos teze ukljucuju pa ce se ta granica pomerati na vise. Mnogo je preciznija varijanta sa dva tranzistora gde njihov baza emiter spoj detektuje jednosmerni napon na izlazu

[Ја sam sam]

Боље је то све са транзисторима направити, опто каплери да, као део лимитера.

[Zen Mod]

forward voltage za te LED je 1V2 typ.

[Impuls]

Nije samo do napona diode u optokapleru vec na diodu ide i otpornik od 4k7 pa on ogranicava struju kroz diodu pa je napon potreban za detekciju jednosmernog nivoa jos veci.

[Zen Mod]

vredi napraviti i testiratiodokativno - vec 20-ak uA kroz opto tranzistor je prag aktivacije zastite4K7 je navedeno za 300W amp

[guja011]

da, standardno, nijedno (vam) rešenje ne valja.znači najbolje štap dinamita u pojačalu i superultrasenzitivni okidač.pa da se amp lepo samoubije kad ne valja

[apexaudio]

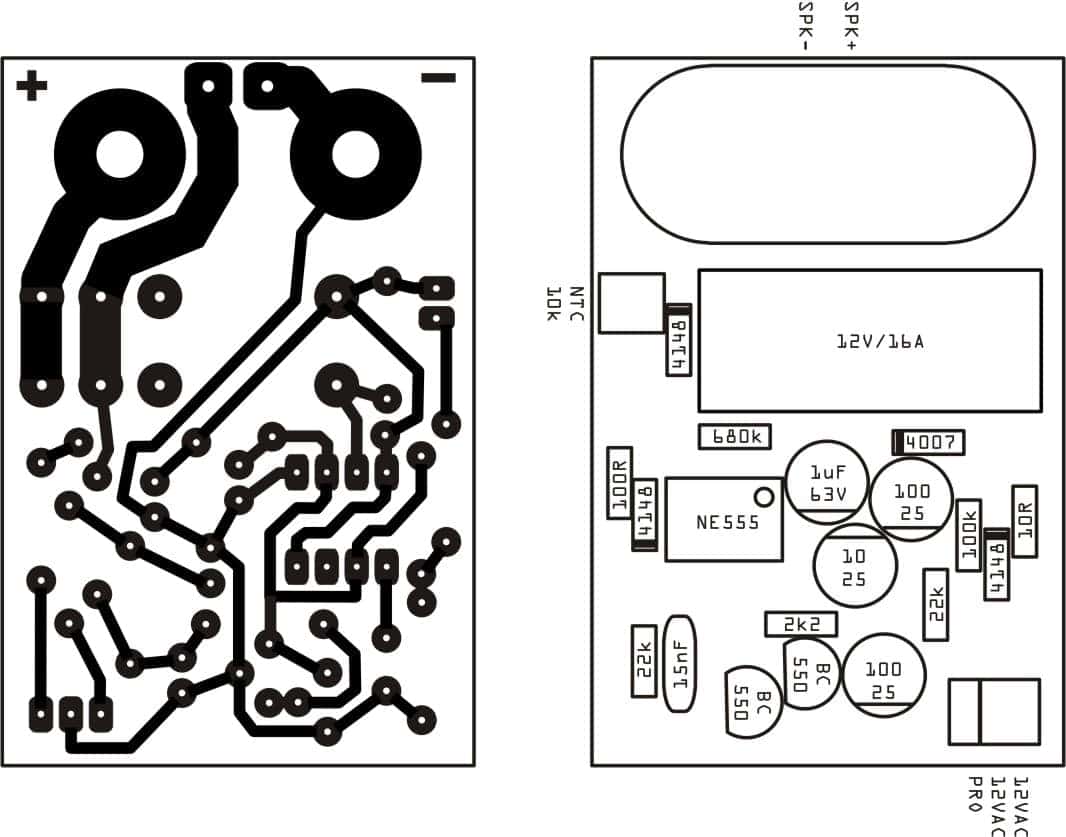

Evo jedna malo drugacija zastita, sadrzi: DC, anti-klik, termicku i prekostrujnu zastitu, a koristi NE555.

[Ја sam sam]

Evo jedna malo drugacija zastita, sadrzi: DC, anti-klik, termicku i prekostrujnu zastitu, a koristi NE555.

Зар ово није софт старт?

[vodjang]

Evo jedna malo drugacija zastita, sadrzi: DC, anti-klik, termicku i prekostrujnu zastitu, a koristi NE555.

APEX može i šema za ovu zaštitu?Pozdrav

[apexaudio]

APEX može i šema za ovu zaštitu?Pozdrav

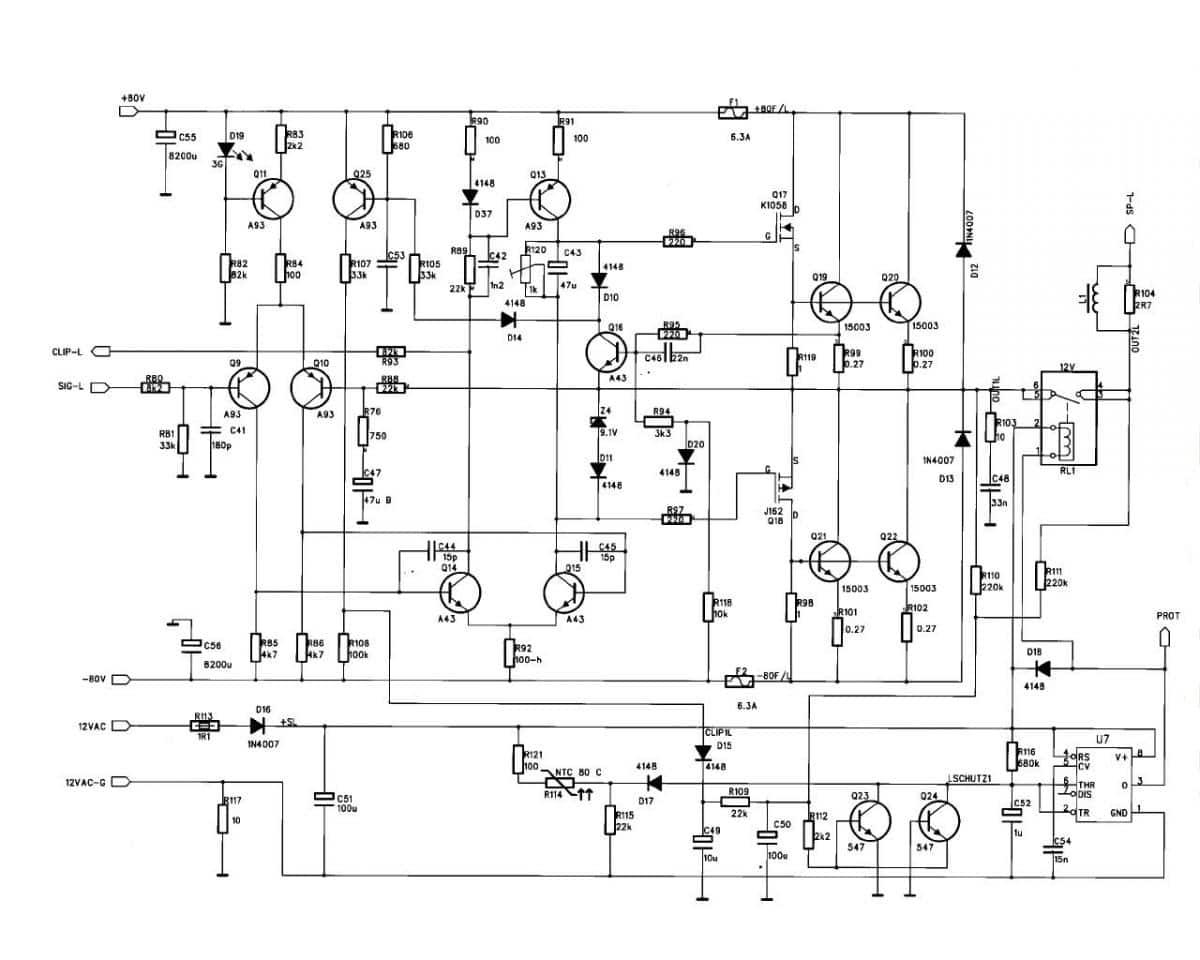

Zastita je sastavni deo Zeck hibridnog pojacala MOSFET+BJT

[vodjang]

Zastita je sastavni deo Zeck hibridnog pojacala MOSFET+BJT

Hvala,Pozdrav

[Daudio]

da, standardno, nijedno (vam) rešenje ne valja.znači najbolje štap dinamita u pojačalu i superultrasenzitivni okidač.pa da se amp lepo samoubije kad ne valja

Немој динамит-има ти смрди после кућа данима.Најбоље на излаз детонаторски штапин(супер сензитиван,страховито брз),а на улаз 20гр. пластике.Штити звучнике гарантовано

[guja011]

ko kaže da će da ostane nešto od kuće/zvučnika/slušalaca ?dobro, mali previd, ni ovo nije idealna zaštita. idemo dalje.

[vodjang]

ko kaže da će da ostane nešto od kuće/zvučnika/slušalaca ?dobro, mali previd, ni ovo nije idealna zaštita. idemo dalje.

Zanimljiva je Borina OMNI zaštita koja obuhvata:- zaštitu od prevelike struje i preopterećenja izlaznih komponenata- zaštitu od ostecenja usled nestanka jedne od grana napajanja- zaštitu od kratkog spoja na zvucniku ili zvucnickom kablu- zaštitu od prikljucenja zvucnika nize impedanse od dozvoljene (zadate)- kašnjenje prikljucenja zvucnika u momentu ukljucenja pojačala- pomocni kontrolni ulaz na koji se moze dovesti bilo kakva dodatna spoljna kontrola od nekakvih sezora ili neceg drugogNije komplikovana ni skupa za napraviti.Pozdrav

[Zen Mod]

i to je sporije od detonirajuceg stapina:rofl:

[Ја sam sam]

На крају ће бити Велеман К4700.

[guja011]

al veleman ima zajdničku masu, ne valja.bolje 2 velemana.ili optokaplerisani veleman

[ManicP]

Ima kod nas lako nabavljivih dual mono zaštita za amp, manje su destruktivna po okolinu od dinamita, jedino nisu dobre za high end uređaje sa debelim prednjim pločama...

[VladanKG]

Evo jedna malo drugacija zastita, sadrzi: DC, anti-klik, termicku i prekostrujnu zastitu, a koristi NE555.

Moze li malo detaljnije oko ovoga sklopa kako radi kako se podesava?

[HomeMadeAudioProject]

Moze li malo detaljnije oko ovoga sklopa kako radi kako se podesava?

Mile Slavković: "Evo jedne interesantne zastite, ona PA zastita sa TL074 je previse komplikovana i malo njih se odlucilo za nju, za ovu nema izgovora. Napaja se sa jednim naizmenicnim naponom od 12V, sadrzi: soft-start, DC, termicku i prekostrujnu zastitu koju okida kolo za detekciju preopterecenja (AX16, NX16, HV23...) pozitivnim impulsom. Koristi legendarno kolo NE555 koje sa dvostrukim komparatorom, flip-flopom, smit-trigerom... zamenjuje gomilu tranzistora i dva OP-a (komparatora), a i dalje je obicno i jeftino IC kolo koje svako verovatno vec ima, tako da se sklop moze nazvati diskretnim (ne koristi specijalni IC za zastitu).

NE555 ima dva komparatora sa internim otpornim razdelnikom koji setuju flip-flop kada je napon na ulazu veci od 1/3 ili manji 2/3 napona napajanja, sto omogucava da se koriste i PTC temperaturni senzori umesto NTC-a samo treba prilagoditi otpornik na red sa senzorom da napon postigne prag okidanja pri zeljenoj temperaturi.

Plocica je mala tako da se montira direktno na zvucnicki terminal.

Zastitu je koristio Zeck na svojim interesantnim hibridnim (MOSFET-BJT) pojacalima. Pojacalo u izlazu koristi HITACHI mosfetove koji jedini i rade pri malim snagama, pri struji vecoj od 600mA otvaraju se i BJT izlazni. Jednostavno i stabilno podesavanje mirne struje zahvaljujuci lateralnim fetovima i niska cena zato sto se koristi samo jedan par bez obzira na snagu (ostalo su jeftini BJT-ovi), kvalitet zvuka je standardno dobar kao kod pojacala koje koriste samo HITACHI fetove u izlazu."

[VladanKG]

12V, sadrzi: soft-start, DC, termicku i prekostrujnu zastitu koju okida kolo za detekciju preopterecenja (AX16, NX16, HV23...)



Mile Slavković: "Evo jedne interesantne zastite, ona PA zastita sa TL074 je previse komplikovana i malo njih se odlucilo za nju, za ovu nema izgovora. Napaja se sa jednim naizmenicnim naponom od 12V, sadrzi: soft-start, DC, termicku i prekostrujnu zastitu koju okida kolo za detekciju preopterecenja (AX16, NX16, HV23...)

Dali ovo znaci da nije kompaktibilno sa pojacalom AX14?
