pcm1794

[Sipi]

Lepo, lepo, mislim da imam sve te delove, hvala Radi se o TDA1541, gledao sam šeme za razne I/V stepene, no su mi ipak prekomplikovani.Pošto se kratko bavim elektronikom, naučio sam dosta toga o lampama, ali sam sa solid state-om još uvek na Vi, pa mi treba nešto jednostavno za početak, taman da usput i skontam kako funkcioniše.

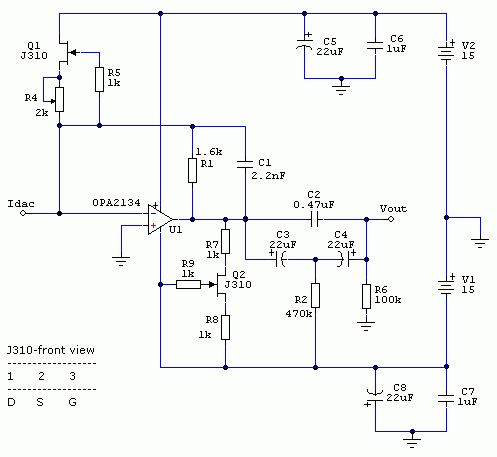

E, za TDA1541 ova shema ne moze - za taj DAC mora biti 0V na ulazu u I/V stage.Za taj chip nema lakog diskretnog resenja. Zbog toga mnogi na tom chipu vrse pasivnu I/V konverziju otpornikom od 22, 33 ili cak i 100 oma a zatim uvale nekoj nesrecnoj lampi zadatak da tu tugu od pasivno konvertovanog napona pojaca jedno 40-ak dB. Ukupan rezultat takve zajebancije nije vredan pomena (osim sto lepo svetli u mraku) :rofl:Najprostije sto moze da se napravi (od lako nabavljivih delova) za taj chip, a da valja, je ovo:Sa R4 se podesava 0V na pinu 2 od OPA2134

[Sipi]

...to sto je na semi - koristi se za mono balansirano ILI za stereo nebalansirano ;nema veze sto je bias string zajednicki ........ odnosno ima veze - bas je elegantno

Zajednicki bias string (kratko spojene baze pojacavackih tranzistora) moze da prodje za balansiranu primenu jer su signali na obe baze jednaki, ali u kontrafazi te su time prakticno baze oba BJT "grounded".U takvoj primeni za stereo signal, signali na bazama se razlikuju te dolazi do intermodulacije kroz zajednicku Ib sto daje divan polu-mono efekat :rofl:A opste je poznato da je svako ko ne voli mono zvuk - prolupao

[Zen Mod]

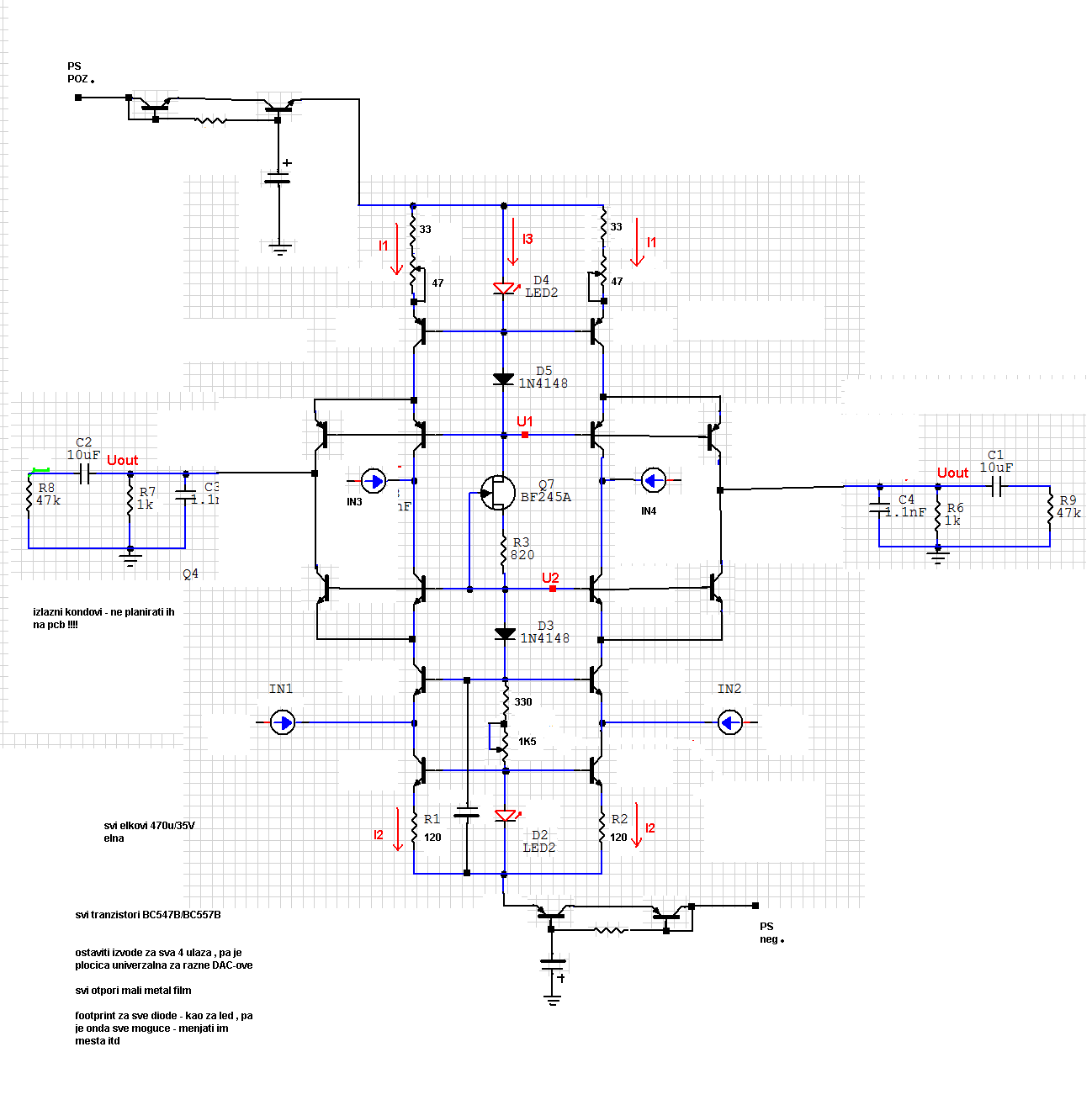

eve seme Yvette - bese vec negde na vorumutaj I/V moze kako oces - ako ide +/- napajanje onda ........ ima ulaz koji je na gnd potencijaluako ide samo + napajanje ( donji kraj ditto na masu , bez cap multiplayer-a ) onda je za DAC sa izlazom na nekom potencijalu itd

[Zen Mod]

Zajednicki bias string (kratko spojene baze pojacavackih tranzistora) moze da prodje za balansiranu primenu jer su signali na obe baze jednaki, ali u kontrafazi te su time prakticno baze oba BJT "grounded".U takvoj primeni za stereo signal, signali na bazama se razlikuju te dolazi do intermodulacije kroz zajednicku Ib sto daje divan polu-mono efekat :rofl:A opste je poznato da je svako ko ne voli mono zvuk - prolupao

da ja razmislim o tome jedno 2 dana ......

[Sipi]

da ja razmislim o tome jedno 2 dana ......

Ma sta ima da razmisljas, ni jedan gramofon nema channel separation bolji od 30dB pa ljudima ne smeta, slusaju i uzivaju

[stein]

Ma sta ima da razmisljas, ni jedan gramofon nema channel separation bolji od 30dB pa ljudima ne smeta, slusaju i uzivaju

Gramofon??? PLoča gramofonska, hteo si reći?

[Sipi]

Gramofon??? PLoča gramofonska, hteo si reći?

A jel' ima nekih ploca sto sviraju bez gramofona ?

[bregar]

I sad jedno vrlo "bistro" pitanje "sta da pravim ???"

[pile]

I sad jedno vrlo "bistro" pitanje "sta da pravim ???"

Na to pitanje teško da neko može da ti odgovori, moraćeš da odlučiš sam Mogu samo da ti kažem šta sam ja odlučio. Modifikujem jednu zverku 2 x TDA1541 (ali o tome uskoro u novoj temi)i DAC sa AD1896 i 2 x PCM1794. Kad (ako) napravim, uporediću, pa ću da ti javim jel ima leba od novih tehnologija Nisam baš nešto siguran da ima, ali moram da probam.

[bregar]

Pile rekoh "bistro" , a sto se mog dvoumljenja vezano za stare nove prelazne i ostale tehnologije tice vec sam ti napisao na PM da smo izgleda svi nekako navikli na tda i pcm "zvuci" ili ovi novi daci izgleda "pravu" i za novu "muzu" brm, brm , skrip ,skrip

[BlueSky]

Nešto gledam po net-u ove silne DAC-ove i primetio sam da ne mogu da nađem ni jednu OS šemu gde je PCM1794A vezan za 192kHz/24bit signal nego ga svi vežu u 96kHz/24bit konfiguraciju. U čemu je štos? Prošao sam kroz datasheet-ove nekoliko puta i nisam našao nikakva ograničenja.

[ZZZ]

Ona sch sto je postovao Sipi mislim da je CV tako vestoje najbolja za to.Mada je ta koncepcija u sustini razvijeni cuveni simple stage Jan Diden a potom simple Jocko IV stage...Za diff izlaze je bolje dual SE znaci 2 x to, pa posle eventualno BAL to SE trafo ili recimo JLH diskretni OPili neki drugi....malo komplikovanija verzija je hawksworth current steering IV ...googleisto je potrebno 2 x po kanalu (4).za vece strujne konverzije recimo 10ma je upravo potrebno mnogo vise struje kroz device oko 500mAgoogle Peaufeu IV final......Kod upotrebe transformatora ljudi masovno prave gresku sto vrse konverziju na reaktivnoj DC komponenti primaraa bez real pasivnog otpora na kome je potrebno prvo izvrsiti konverziju a potom upotrebiti buffer pa tek onda ici na trafoa zatim ako je potrebno pojacati signal na potrebni nivo...masa je takvih primera, ...jos moze da bude vazno da se iskoristi postojece napajanje pretpostavljam ako je isprobano sa OP znaci da je oko +-15Vtakodje moze da pomogne i postojanje Vref pina ako ga dac ima... zbog izbegavanja off-seta, itdProbaj sa vec postojecim OP samo + in ne na GND nego na Vref ako postoji na dacu...izbaci C u FBa postavi oko 2nF na izlaz daca ako probas sa Riv....moja iskustava sto se tice zvuka su da mnogo bolje radi SE design nego sa komplementarnim komponentama, za male signale... mozda sam malo pomogaoziveli

[machinori]

Kako vam se ovo cini?http://www.fetaudio.com/wp-content/uploads/2010/08/PCM1794A-DAC-Manual_21.pdf

[ZZZ]

Pa ova Sipijeva poslednja u temi ti je isto OK+ schema je originalna, a i OP radi u A clasi i mozes podesiti ispravan offset zaspecificni 1541mislim da klsasicni transimpedance sa OP recimo AD797 ce uvek raditi bolje od tamo neke neispravne konstrukcije diskretnim elementima??mada ja preferiram SE topologije za male signaleTDA1541A je malo specificniji dac chip i ima darlington bjt na izlazu(pogledati sch unutrasnje konstrukcije...)takodje je i napajanje specificno pa se ne moze sa sigurnoscu odrediti koji su digitalni a koji analogni naponibitno je da ima potencijale sa obe strane 0 -15, -5 i +5 V.postovacu ja neka moja resenja za 1541relativno su jednostavnaprakticno jedan I buffer sa externim non-on-dac Riv, pa onda SE gain stage, da obrne fazu i pojaca signal na potrebnu vrednost moze biti i cevni opt...). offset se regulise Vref kolom....ALI ako se ostavi onaj klasicni chip ispred daca nista ne pomaze ni dem recklni aschr reckl, ni digi bus att, ....nije problemn oversampling nekgo taj chip SAA7020 ili tako nesto?recimo mnogo je bolji onaj za 1540 14bit digi filter i oversampling chip....kod tda a i kod drugih dacova fora je da sve externe komponente budu neinduktivne sto manje to bolje (pa cak i vodovi za 1541 recimo kod decoup condova... A o riv da i ne pricamo....Ajde pusticu i zanden style analog filter koji moze da se koristi i za NOS ko ga J ionako nece niko da uradi... salim se

[Sync]

PCM1794 ne TDA1541...ma nek je

[ZZZ]

Pa jos je i manje zahtevnosamo treba korigovati Vb na simetricne pretpostevljam(a taj podatak govori da je izlaz kod PCM sa komplementarnim elementima... Dovoljno)salim se... Ove svbe sch gore su primenljive na bilo koji Io daca uz manje mod i na Uo dacove, a ao su bal onda ih treba ponovitinikakva misterija? sorry Sync ako je prethodni post bio offnenamerno...
