Leo - ako hoces dual mono - moras poseban veleman po kanalu ;caka je u tome da je masa referenca za oba kanala , i stoga se ne moze izbeci sumiranje istih .no - da pojednostavim stvar - znacaj dual mono konstrukcije nije u fisickom odvajanju masa , nego je u posebnom kolu celokupnog napajanja za svaki kanal , gde masa svejedno predstavlja neutralni potencijal na kojem se - u idealnom slucaju- nista ne desava;stopi mase , upotrebi jednu zastitu i pevaj

[Leonardo]

Zen, hvala na savetu.

[Ја sam sam]

stopi mase , upotrebi jednu zastitu i pevaj

То сам и Ја написао у данашњем посту!Значи средњи извод сваког трансформатора ( не Лунхал), заједничка тачка свих електролита х 2 и изводи за звучник ( - ), као и маса К4700, па све то у заједничку тачку.Ма набавио сам јер познајем Газду Микро Принца, иначе платио сам ако те интересује 15,3 Евра комад.стоН_Колд

[Leonardo]

То сам и Ја написао у данашњем посту!Значи средњи извод сваког трансформатора ( не Лунхал), заједничка тачка свих електролита х 2 и изводи за звучник ( - ), као и маса К4700, па све то у заједничку тачку.Ма набавио сам јер познајем Газду Микро Принца, иначе платио сам ако те интересује 15,3 Евра комад.стоН_Колд

Hvala i tebi na replici, i dopunjenom pojašnjenju.Jednog dana , kada postanem poznat i slavan kao ti, i budem upoznao gazdu MPrinca, nadam se da ću i ja ću plaćati 15.3 za komad kao ti.Do tada dobro je i ovako, a i ne pazari se to tako često.

[Ја sam sam]

Ма познат си Ти и сада, само си Скроман .Два комада су за нашег колегу слаткИ_А, а два комада за оног досадног зеоН_Ридер-а стоН_Колд

[Leonardo]

U jeeee, ovo dodje kao "družina prstena" - " družina Vellemandraka "

[Ја sam sam]

U jeeee, ovo dodje kao  "družina prstena" - " družina Vellemandraka "

Ма ћути ко зна ко све чита ово.Помислиће да смо нека Секта стоН_Колд

[viktor1986]

Pozdrav ljudi! Ja pravim Studio-SE amp od Bore ali sam povukao rucnu kocnicu zbog manjka finansija! Imam vec odavno spremljena dva modula Omnog protektora, dakle sve ide dual mono! A sto se releja tice...koristim jedan relej od 16A i to Schrack RP310 iz kelco-a za mono...

[diyend]

Ovih dana dobio dva komada relea P&B (i izlazne mosfete napokon) za Sigmu.Uvek kad imam u ruci neki rele stalno mozgam kako idu priključci. Dobro, priključci za špulu mogu se odmah nači,ali mene zanima dali ima neko standardno priključivanje input i output na releima ili svaka firma za sebe pravi raspored, i kako odrediti ako ništa ne piše gde je ulaz a gde izlaz?Ovo jes za nekog jednostavno ali meni...

[Ја sam sam]

Реле је механички прекидач.По мени све једно је како га повезујеш, битно је наравно да повежеш радне контакте!стоН_Колд

[kan042]

Ovih dana dobio dva komada relea P&B (i izlazne mosfete napokon) za Sigmu.Uvek kad imam u ruci neki rele stalno mozgam kako idu priključci. Dobro, priključci za špulu mogu se odmah nači,ali mene zanima dali ima neko standardno priključivanje input i output na releima ili svaka firma za sebe pravi raspored, i kako odrediti ako ništa ne piše gde je ulaz a gde izlaz?Ovo jes za nekog jednostavno ali meni...

Mislim da je raspored kontakata standardni ali ih ima više a ne samo jedan, valjda prema kućištu. Uglavnom sam za sve releje koje sam koristio našao i datasheet pa se vidi raspored kontakata i špule. Ako je pitanje spajanja već poznatih kontakata, tj. šta je ulaz a šta izlaz, onda bi trebalo da je svejedno i bitno je možda samo radi rasporeda vodova na pločici.

[diyend]

Danas se vratih sa mini odmora. Ma sad mi je jasnije, rele je u suštini obični preklopnik, danas sam to proverio, priklopivši gana 12v i stvarno taj Potter& Brumfield udara ko lud kad preklopi.Jedino mi nije jasno zašto ima duple kontakte, valjda da se mogu komandovat dva različitapotrošača odjednom.Pločica je nacrtana, jedino neznam za jedan otpornik koliko da stavim, ah zaboravih da kažem, pravim zaštitu sa upc1237.

[viktor1986]

Pronasao sam jednu zastitu sa upc1237 kolom. Izgleda da je bila objavljena u elekoru a znam i da je bilo problema sa ovom zastitom, optokapler je bio problem...Evo kompletnog projekta a i linka sa modifikacijom tj. ispravkom.

PAX zastita PDF kliknuti na Save file to your PC: click here

PAX MODIFIKACIJA

[viktor1986]

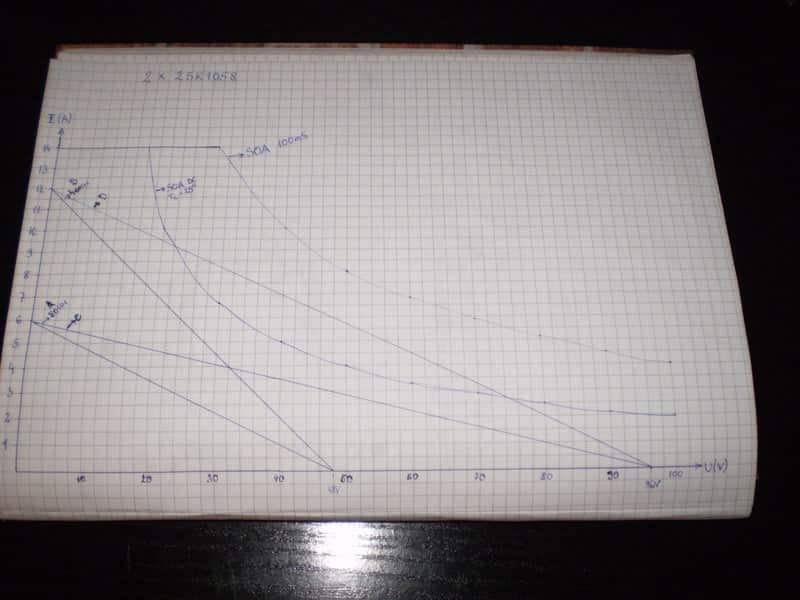

Izgleda da nema bas zainteresovanih za ovu zastitu, samo 6 download-a.S'obzirom da pravim Sigma pojacalo od Bore bice mi potrebna zastita. Sigma ce raditi na naponu od +/-48V DC, sa dva para izlaznih tranzistora 2SK1058&2SJ162, emiterski otpornici 0.22oma, 1N4148+12V zener od gejta do zvucnika i jos da kazem da nemam osigurace u granama napajanja. Nacrtao sam SOA krivu za pozitvnu granu u kojoj se nalaze dva 2SK1058, u pitanje je SOA 100mS i DC. Nacrtao sam i prave koje predstavljaju 8 i 4 oma opterecenje a iscrtana su i reaktvna opterecenja za 8 i 4 oma. Cilj mi je dakle da zastitim izlazne tranzistore ali imam jedan problem, ne znam koju SOA krivu treba da posmatram. Ono sto sam nacrtao je iz datasheet-a za dva 2Sk1058 i za temperaturu kucista od 25stepeni. Da li treba crtati novi SOA grafik ali za 70-75stepeni temperaturu kucista? Ok, ako treba da li onda iscrtati i SOA 100ms za tc 75stepeni? Koji onda SOA grafik treba gledati DC 75stepeni ili 100ms 75 stepeni? imam veliku nedoumicu sto se ovoga tice, onako na prvi pogled ako bi nacrtao SOA Dc za 75 stepeni izgleda da ce reaktivna prava od 8oma seci SOAR DC krivu...

[Zen Mod]

dye temp ti je 25C samo dok ne ukljucis uredjaj

[viktor1986]

dye temp ti je 25C samo dok ne ukljucis uredjaj

O g. Zen Tacno, mada moze biti i 15C ili 20C, zavisi od godisnjeg doba! Nego koji onda grafik treba crtati, SOA DC tc 75stepeni ili SOA 100ms tc 75 stepeni?

[Zen Mod]

pa nacrtaj obadva pa razmisljaj o worst case i koja je verovatnoca da do njega dodjemislim - kako god okrenuo - izacices na iskustvene metode ......... i zaboravices na crtanje SOA

[viktor1986]

pa nacrtaj obadva pa razmisljaj o worst case i koja je verovatnoca da do njega dodjemislim - kako god okrenuo - izacices na iskustvene metode ......... i zaboravices na crtanje SOA

Nacrtao sam SOA 100ms tc 75stepeni, izgleda da su dva para izlaznih sposobna da rade za reaktivnim opterecenjima od 6oma, 4oma ne moze jer prava sece SOA krivu. Ne znam da li ja gresim ali misimda ipak treba da se crta SOA kriva, jer recimo 2SK1058 i primera radi MJL4281 nemaju istu soar krivu. Donekle imas pravo, jer amp sigurno necemo terati do limita ali ako vec ugradjujem zastitu za to, treba je prilagoditi upotrebljenim tranzistorima.

[Zen Mod]

sta se desava kad stavis dodatni par tranzistora ?

[viktor1986]

sta se desava kad stavis dodatni par tranzistora ?

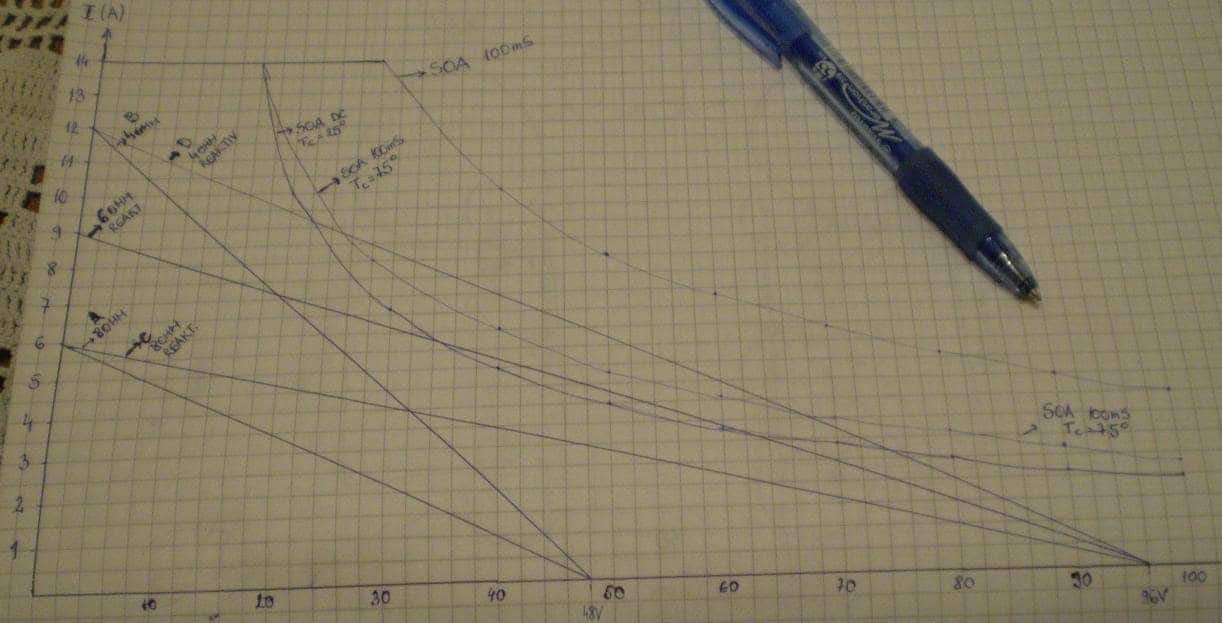

Nista, tada radi i sa svim reaktivnim kombinacijama na 4oma. Ne znam, moguce je da je nesto puno gresim, zato molim i druge koji znaju tematiku da se ukljuce. Na slici sam dodao pravu za 6oma sa reaktivnim kombinacijama a takdoje sam nacrtao SOA krivu 100ms tc 75 stepeni. Opet kazem, ovo je za dva 2SK1058. Ne znam da li treba uzeti dva para tranzistora ili samo tranzistore u jednoj grani, nadam se da ne gresim sto sam stavio samo dva 2Sk1058 na grafiku. Pitanje je da li treba da uzimam Dc SOA krivu(1s) ili SOA krivu 100mS? Ili mozda ja gresim negde?

[viktor1986]

Niko nista? Da sam pomenuo vopi odmah bi bila rasprava a ovako...

[Zen Mod]

sorry - multitasking :Viannen_loungelizard:iskreno - ima jedno 4 godine kako sam se zamajavao sa SOA , dosao do merodavnog zakljucka da mi za servisi rad ne treba problematika , a za ovo ostalo tek ne - ne razvijam SOA zastite a pristupom se resava eventualni problem u radu - stavis dovoljan broj izlaza i driver stage koji to pokriva 2 puta .....da se obsetim trebalo bi mi vremena , a mozda bih ti jos i prije napravio neku medvedju usluguidem d akuckam mailove ovima sto ne umeju da sastave A5 ni sa mosfet ni sa jfet ulazom .........
