HD 990 Output Stage

[InSides]

Mada je ovo gotov projekat, nisam ga postirao u odgovarajuchoj temi iz dva razloga:

1. Josh nemam kompletnu dokumentaciju [sheme, BOM, itd].

2. Moj je doprinos projektu prilichno malen [pomogao mi prijatelj... ustvari, zavrshio ga prijatelj].

Ali mozda se nekom svidi - pa eto.

Radi se o cevnom izlaznom stepenu za Harkam Kardon HD 990 koji radi kao CDP/DAC i ima 2 x AD1955 u kombinaciji sa BlackFin procesorom. Kako sam hteo da se CDP budji shto manje, instalirali na njemu 2 x XLR za vezu sa izlaznim stepenom, i to upakovali u dve druge kutije.

Evo slika - vishe informacija valjda za nekoliko dana.

Kutije su iz Galaxy serije by HiFi2000, sa opcionalnim 10mm prednjim plochama. Nozice su Vibrapod Cones [po 3 na svaku kutiju], konektori su Neutrik [XLR + SpeakOn] i CMC [RCA + grounding post], a kabal za spojivanje kutija AudioQuest. Trafo od Trafomatic-a.

Cevi su JJ ECC83... to be replaced with Sovtek 12AX7LPS kad dodje poshtar.

[sir Oliver]

Lepota. Gde ste kupili ove kutije?A zvuk?

[gidjga]

Svaka čast ,lepo i pedantno.Sve pohvale. :crying:Ali parket Vam se rasušio ,pa to popunite!

[InSides]

Pre svega, molio bih obojicu da mi ne persiraju. Ne znam dali sam mladji, ali u svakom sluchaju ne zasluzujem.

Lepota. Gde ste kupili ove kutije?A zvuk?

Malo bi vishe oko zvuka kasnije. Bilo je nekoliko iteracija uredjaja dok nismo stigli do ovoga... ukratko, hteo sam uhu prijatnu cevnu distorziju, i to sam dobio. Dobra strana reshenja je shto nismo eliminirali izlazni stepen Harmana - moze se paralelno koristiti i uporedjivati.Kutije su od HiFi2000, italijanske firme koja je stvarno problematichna po pitanju plachanja i isporuke. Na srechu, naleteo sam na jedan francuski sajt [www.audiophonics.fr], koji je diler za te kutije, i cene su mu sasvim pristonje, kako i cena isporuke. Na pochetku, nije bilo opcija isporuke u Makedoniji, ali zamolio lika, i on to dodao na sajt.Od njega poruchio i RCA konektore. Ima svashta kod njega na sajtu.Plachanje karticom u chetvrtak popodne, kutije stigle na vrata iduche srede, ocarinjene i sve to.Vibrapodi narucheni i stigli iz Amerike. Postoji jedan tip koji je diler za njih kako pishe na Vibrapod sajtu. Zove se Craig, chini mi se, a firma mu se zove CJ's Audio Video.Jedina stvar koja ostaje da se promeni su bolji socket-i za cevi. Imao sam ih, zaboravio da promenim.

Svaka čast ,lepo i pedantno.Sve pohvale. :punish:Ali parket Vam se rasušio ,pa to popunite!

Hvala puno!Shto se tiche parketa, jasno mi je - al na srechu, na redu je parket za promenu.

[Daudio]

Ма то нови начин постављања паркета ,видиш да је размак правилан свуда Придружујем се похвалама и честиткамаЛепо нема шта.

[sir Oliver]

Ne persiram ja tebi, nego rece da ste dvojica , pa zbog toga.Ima li ko stariji od mene na forumu?A zvuk? Daj malo opsirnije , sta samo " cevna distorzija".I shema, gde "kradete" signal...?

[palamudin]

Ajde sad jedan opsezhan spis na temu kako svira HD bez i sa izlaznim stepenom...

[InSides]

Ne persiram ja tebi, nego rece da ste dvojica , pa zbog toga.Ima li ko stariji od mene na forumu?A zvuk? Daj malo opsirnije , sta samo " cevna distorzija".I shema, gde "kradete" signal...?

OK. :crying:Postavim shemu za nekoliko dana, kad je dobijem. Takodje, sutra uzmem makro objektiv, pa uradim nekoliko fotki unutar Harmana oko AD1955-ki i BlackFin-a.

Ajde sad jedan opsezhan spis na temu kako svira HD bez i sa izlaznim stepenom...

Hochu. Kasnije vecheras.

[InSides]

OK, ajmo sve sa redom... na pochetku, molio bih da mi izvinite za greshke kojima chu svakako napuniti ovaj tekst - ali mi ipak Srpski nije maternji jezik.

Opis Originalnog Uredjaja

Harman Kardon HD 990 [informacije ovde] je zadnji CDP na ponudi od H/K. HD 990 bi trebalo biti punokrvna zamena u nekim krugovima legendarnog HD 970.

Koristi par AD1955 konvertora [infromacije ovde] u dual mono modu kombinovanim sa BlackFin procesorom [informacije ovde] koji radi ono shto H/K zove Real Time Smoothing III [upsampling/DSP/shta vech ne]. Dolazi sa balansiranim i nebalansiranim izlazima i [najvaznije] digitalnim ulazima.

Jasno mi je da to nije neka novina [recimo CA 840A ima istu opciju, a i iste chipove], ali razlika je shto je H/K, kada sam ga ja kupio, bio jeftiniji od DACMagic-a. H/K je uspeo dobiti tu cenu tako shto je postavio SMPS umesto trafoa i redizajnirao kutiju da se slaze sa ostatkom linije i pretpostavjam, da bude jeftinija za izradu.

HD 990 kao CDP

Mada mi je namena da H/K koristim kako DAC 95% vremena, red bi bilo da dodam nekoliko redova oko njegovih performansi kao CDP.

Kad sam ga naruchio, prodavac mi prijateljski ukazao na fakt da skoro svi H/K CDP s kim su oni doshli u kontakt imaju strashno puno problema sa transportom i transportnu logiku. Nakon sam ja kupio HD 990, dva komada koji su oni imalu kod njih su pokazivali konstantne problem. Navodno se ovo deshavalo i sa ranijim serijama H/K, pa se to konachno reshilo firmware update-om. Ja imam sasvim drugachije iskustvo - mozda mi se samo posrechilo ali mi se u proteklim 6 mesecima HD 990 ni jednom ukochio ili pokazao neke probleme. Ali bilo bi jedino fer da ukazem da moguchnost postoji.

Jedna druga zamerka koja imam kod H/K je shto je njegov transport malo buchan za moj ukus. Kako je kuchiste prilichno lagano, stranice tanke, a nozice za smejanje, zalepio sam list Sorbothana na kapak, zamenio nozice sa Vibrapod Cone-ovima, i mada sam umanjio problem, josh uvek mi smeta... ponekad.

U stock izvedbi, imajuchi u predvid cenu, HD 990 svira iznenadjujuche celovito. Kazem celovito zato shto ne mogu da kazem da neshto osobito fali. Nije, naravno, na nivou high-end izvora, ali je zvuk detaljan [mozda i previshe], prostoran, al' malo tanak na low end-u. Ono shto je specifichno za ovu fazu je shto sva muzika od njega zvuchi dobro. Ne izvanredno, vech dobro. Za nekog ko ima snimke veoma razlichitih kvaliteta, ovo bi mozda bila pozitivna osobina. Mozda je signal malo prevruch za ostatak moga sistema, ali mislim da bih mogao komotno da zivim s'njime onakav kakav je...

...ukoliko me interesuje samo pozadinska muzika. 'Metnuo ECM disk unutra i shvatio da nije dovoljno, i da bi mozda moglo biti bolje.

HD 990 kao DAC

Sada je vech malo interesantnije.

Kao DAC, izvor je MacBook Pro [sa Windows instalacijom], foobar2000 0.9.6.8 + Secret Rabbit Upsampler [96kHz Best Sinc Interpollated], Edirol UA-25 USB sa Edirol ASIO drajverima [kao USB-to-S/PDIF] pa sve to u digitalni ulaz na HD 990. Kako Edirol koristi TAS1020B chip, moze slati 96kHz preko USB-a, tako da shaljem 96kHz upsemplovani signal direktno u DAC.

Od njega, u SAC K-1000 pojachalo, a od njega u ovo:

HD 990 podrzava sample rates sve do 96kHz, i to uredno pokaze na displeju kao PCM 96kHz.

Kao DAC, HD 990 popravlja utisak. Ne znam dali se radi generalno o samom DAC-u, ili se radi o upsemplovanom materijalu, ali se vech gubi ona tankost koju sam pomenuo, muzika dobija punochu, povecha se rezolucija, ali na rachun time su detalji pomalo prenaglasheni, ponekad do tachke gde to pochinje da smeta. Vech se sada pochinje jasno uvidjati razlika izmedju razlichitih kvaliteta snimljenog materijala, i superiorni snimci zvuche superiorno.

Mada poneke ECM snimke josh uvek zvuche naporno.

Ali ukupan utisak je bolji - i sa malo vishe cheprkanja po foobar-u, postoji velika shansa da nagodim zvuk kako zelim. Mada...

HD 990 sa cevnim izlaznim stepenom

Logika je bila jednostavna. Ostaviti SMPS samo za transport i digitalni deo [za sada] a uraditi cevni izlazni stepen za linearnim napajanjem van.

Zashto cevi? Chista znatizelja. Takodje, nadao sam se da bi cevi umirili utisak previshe detalja koji HD 990 zna da pokaze ponekad. Da ne zaboravim linerano napajanje koje bi trebalo uchiniti stvari josh boljim. Tako, ukrali signal od oba AD1955 i povezali na par Neutrik-ovih XLR na zadnjem panelu HD 990, pa preko par XLR kablova u cevni izlazni stepen [detalji oko shema i upotrebljenih delova uskoro, nadam se].

Da li zvuchi bolje? Jeste, puno bolje.

Da objasnim. Ono shto se meni dopada, ne mora se svideti nikome drugim. Hteo sam omeknuti zvuk HD 990, i to sam i dobio. Ali ono shto nisam ochekivao je to shto se ceo frekventni raspon ujednachio. Kao da je prethodno bilo maskirano sredno podruchje, koje je sada doshlo do punog izraza [mozda radi malene atenuacije visokih frekfencija]. Niski tonovi su dobili kvalitetu koju sam hteo, postali utegnuti i dominantniji, ali bez da poremete zvuchnu sliku. Ne mogu biti siguran koji je razlog toga, da li se radi o malenoj atenuaciji koju smo uradili da HD 990 bude kompatibilniji ostatku sistema [cevni stepen ima otprilike 80% pojachanja fabrichkog izlaznog stepena], ali se zvuchna slika jednostavno kompletirala.

Zvuk postao prostorniji, puni, detaljan al ipak nezamoran.

Kako slusham ploche skoro 70% vremena, jedan od mojih omiljenih albuma je Lester Bowie - The Great Pretender [ECM1209]. Imam originalni vinil presing iz 1981, kako i CD verziju koju je ECM izdao kasnije u okviru Touchstone seriji. Elem, vinil verziju obozavam. Kod CD-a, chinele su mi se uvek urezivali u mozak i nisam mogao ni prvu traku da prodjem.

Sada je drugachije. Nije josh HD 990 na nivou mog Kontrapunkt B-a, ali je CD puno lakshe slushati sada.

Shta dalje?

U vezi cevnog stepena, chekam na kvartet Sovtek 12AX7LPS cevi. Nekoliko ljudi mi ih nahvalilo kao puno bolje od JJ... videchemo. Ono shto sigurno znam je da nemam zelju ganjati Telefunken diamond plate za 300EUR/par... videchemo shta nova produkcija nudi - a i hteo bih probati 5751.

U vezi CDP-a, razmishljam oko kompletne promene napajanja, ali pitam se koliko bi to promenilo. Radije bi promenio clock prvo - ali i to je problematichno - CDP deo koristi 22,5782MHz kristal, a josh mi nije jasno kako dodati eksteran klock S/PDIF risiveru. Ako neko ima ideje da pomogne, bio bih zahvalan.

Nadam se da vas nisam premorio. Josh jednom se izvinjavam zbog eventualnih greshaka. I duzine teksta.

[hifish]

Cao InSides!Bas lepo uradjeno!A hvala i za detaljan opis.P.S. Srpski ti je odlican tako da nemoj da brines!Puno pozdrava!

[InSides]

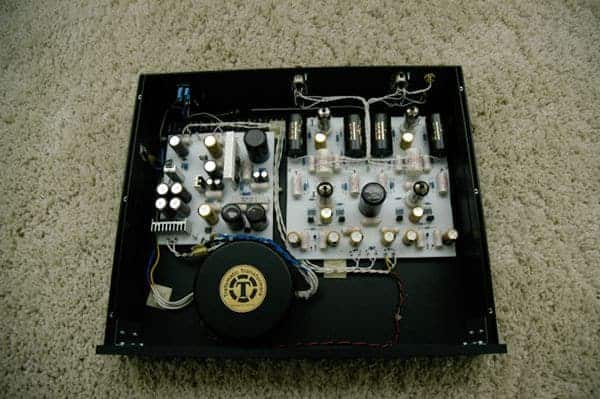

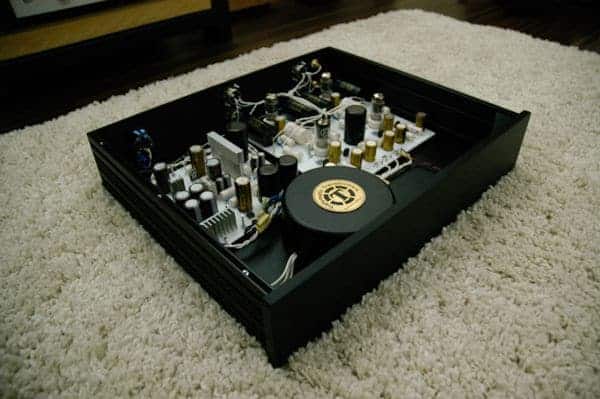

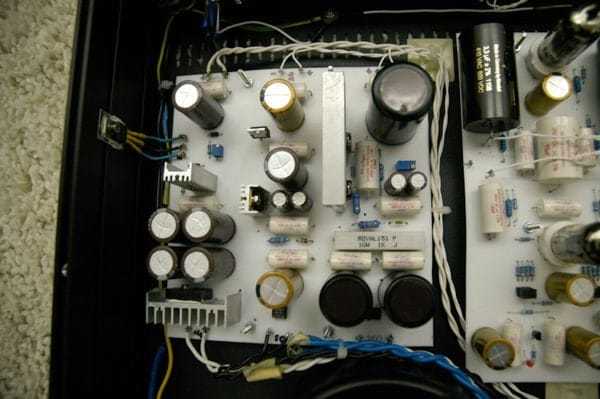

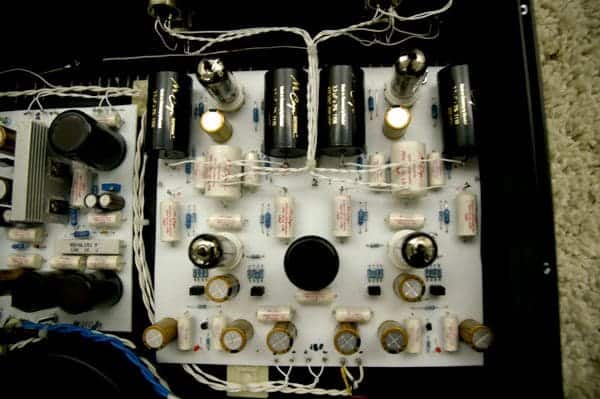

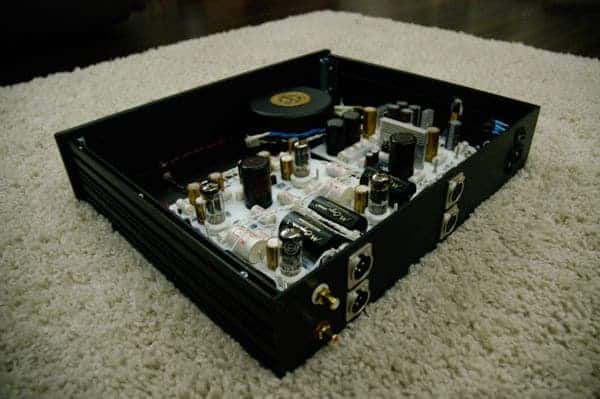

Mali update temi. Kako je ovo sviralo veoma dobro vishe od dve godine, reshili smo da je vreme da se proba verzija sa probranim delovima gde se nije shtedelo.Nova jedinstvena kutija, CMC i Neutrik konektori, teflon da drzi elemente koje su povezane maltene PtP, Mundorf M-Cap blokovi, Mundorf Supreme izlazi, Elna Silmic II i Nichicon FW elektroliti, Beyshclag Precision i Royal Ohm otpornici, srebro u teflonu za sve veze. Trafomatikov trafo ostao nepromenjen.Dodali smo i opciju promene pojachanja ako ikad za to ima potrebe.U momentu sviraju EI ECC83 lampe.I josh, close-up pojachivachke sekcije, i close-up napajanja. Sad da josh smislim shta u stare kutije.

[Mentok]

Svaka čast, jako lepo.

[InSides]

Svaka čast, jako lepo.

Hvala! Vecha kutija je svakako bila potrebna kad se uporede dimenzije delova prethodne i sadashnje verzije. Teflon je malo nezgodniji za obradu, mada je dodatna pogodnost njegova fleksibilnost. Iznenadio sam se koliko su u stvari M-Cap Supreme veliki [3.3uF].

[InSides]

Znam da nema puno ljubavi na Forumu za ECC83, ka tome josh i EI lampe... pa rekoh da promenim u GrooveTubes 5751. Interesantno je to shto mada su 5751 bolje svirale u prethodnoj kombinaciji, sada su EI ECC83 puno bolje. Brze bolje vratio EI i spakovao kvartet 5751.Malo sam se poigrao i sa pojachanjem - ovaj smo put ugradili moguchnost prilagodjavanja pojachaja putem jumper-a, pa sam prilagodio jachinu signala sistemu da bih imao prilichno slichne nivoe i na digitaliju i na analogiji.Idemo dalje.
