Potrebna pomoc za 12.6 VDC napajanje

[Dmeister]

Nema potrebe za izvinjenja, kao sto vidite, niste mi ubili entuzijazam . A i stvarno bi trebalo da naucim da koristim datasheet-ove . Ovaj projekat mi je i onako bio zajebancija, cisto da vidim kako rade lampe, i da konacno cujem nesto sto je blizu lampaskom zvuku. Planiram da preko leta napravim neko malo ozbiljnije pojacalo poput ovoga : Ako neko ima neku shemu da preporuci, za pojacalo od nekih 8-10 W sa lampama koje su ovde lako nabavljive, bio bih zahvalan

[Ја sam sam]

Niste li malo preostri prema nasem mozda najmladjem clanu. Decko ima samo 14 godina. Sta sad ocekujete da ume da proracuna pojacalo. Naso shemu i napravio. Bravo za trud. Ako hocete pomozite ako ne, ne zajebavajte ga. Te nauci ovo, te prouci datasheet, te .... Dal zna da koristi i cita datasheet? 7 razred.

Ovaj projekat mi je i onako bio zajebancija, cisto da vidim kako rade lampe, i da konacno cujem nesto sto je blizu lampaskom zvuku.

Сир Оливер ти је комшија и замо ли га помоћ.

[Dmeister]

Сир Оливер ти је комшија и замо ли га помоћ.

Vec mi je pomogao, dao mi je podnozje za lampu . Veoma fin covek, hteo bih opet da mu se zahvalim na pomoci .

[Ја sam sam]

Vec mi je pomogao, dao mi je podnozje za lampu . Veoma fin covek, hteo bih opet da mu se zahvalim na pomoci .

Наравно да је фин човек а да видиш само шта уме са 3Д карбон фолијом

[BANAT]

Dmeistere za pocetak probaj sa nekim jednostavnim SE pojacalcetom , ima na ovom sajtu puno lepih i jednostavnih za napraviti uredjaja koje je prezentovao kolega Sax - Hi - Fi , pa kako budes napredovao i ucio dalje tako biraj sve kompleksnije projekte . Poz

[stein]

Evo, moj SE amp nije preterano komplikovan, jedino je sporno dobro izvesti izlazni trafo.Trebalo bi prvo naći dva fina EI trafoa sa 28-32 širinom stuba, da može da se složi dva paketa debljine 32-35mm debljine. Recimo da bude nekih 10-11cm kvadratnih. Za napajanje, dosta je torus 120VA. Na ulaz dve ECC82, na izlaz dve EL34 i sve zajedno u istoj kutiji, integrisano pojačalce nekih desetak wati.

[Dmeister]

Evo, moj SE amp nije preterano komplikovan, jedino je sporno dobro izvesti izlazni trafo.Trebalo bi prvo naći dva fina EI trafoa sa 28-32 širinom stuba, da može da se složi dva paketa debljine 32-35mm debljine. Recimo da bude nekih 10-11cm kvadratnih. Za napajanje, dosta je torus 120VA. Na ulaz dve ECC82, na izlaz dve EL34 i sve zajedno u istoj kutiji, integrisano pojačalce nekih desetak wati.

Svidja mi se ideja, napajanje ne bi bilo toliko skupo, a i lampe su dostupne . Imas li mozda shemu za tako nesto ? Unapred hvala !

[Dmeister]

Dmeistere za pocetak probaj sa nekim jednostavnim SE pojacalcetom , ima na ovom sajtu puno lepih i jednostavnih za napraviti uredjaja koje je prezentovao kolega Sax - Hi - Fi , pa kako budes napredovao i ucio dalje tako biraj sve kompleksnije projekte . Poz

Video sam kolega Saletovu shemu, i deluje relativno jednostavno, medjutim, u komentarima sam video da neki forumasi preporucuju neka druga resenja u vezi delova pojacala, i to me je dosta zbunilo

[stein]

Svidja mi se ideja, napajanje ne bi bilo toliko skupo, a i lampe su dostupne . Imas li mozda shemu za tako nesto ? Unapred hvala !

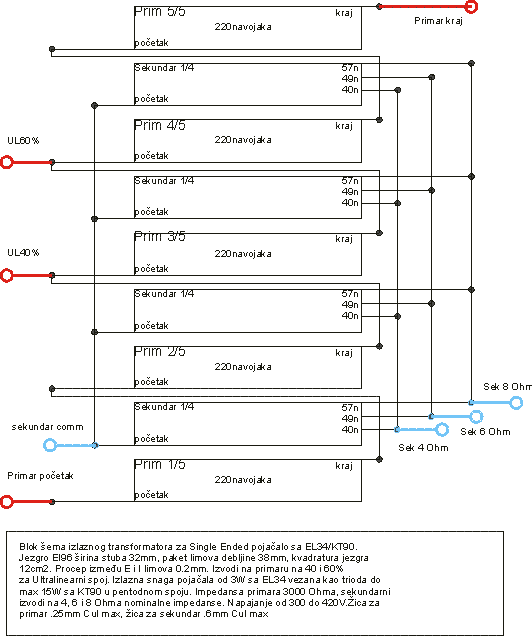

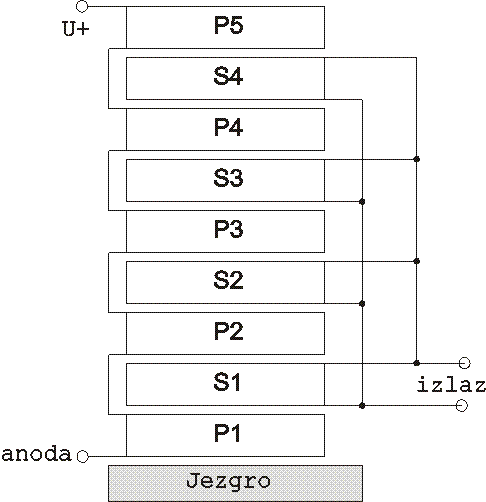

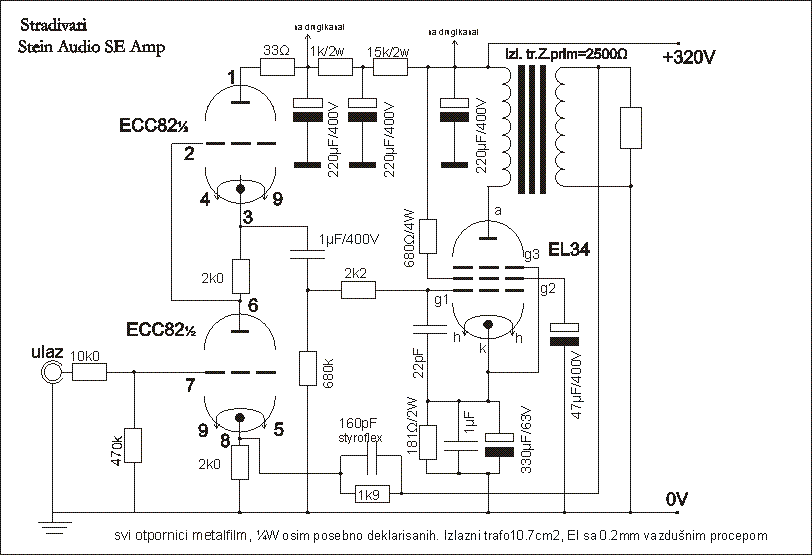

Naravno da ima šema. Mada, važnija je šema i primena načina motanja...Šema motanja sa detaljima...Šema pojačala...I šema za štampu u pdf...stradivari.pdf

[stein]

Uz šemu bih dodao da se može izvesti sa samo jednim izlazom, recimo 8 omaskim, onda treba zanemariti dodatne izvode za 4 i 6 oma, takođe, pošto ovo pojačalo nema UL vezu, i ti izvodi su nepotrebni. Štedi se na mestu i dodatnoj izolaciji. sve zavisi od strpljenja majstora koji bi motao trafoe. Na šemi piše 2k5 za primar, 3K je takođe sasvim u redu. Ako neki stručnjak želi nešto da doda, slobodno. Kod mene je napon oko 270V na primaru izlaznog trafoa. Veći napon je poželjan ako se vezuje EL34 kao trioda a zarad nešto više od nekih 3.5W koliko može da izda kao trioda pri 270V.Kod mene ovako skockano radi već više od petnaest godina, bez problema.

[Fukushima]

- Sa obzirom na godiste i ocigledno neiskustvo NE bi ti preporucio projekte sa visokim naponima u koliko nema nekog iskusnog da nadgleda to sto radis. - Mnogo toga zbog neiskustva moze da podje naopako i mozes da se povredis sto ni malo nije naivno!Za pocetak dok ne steknes neko znanje, vezbaj na necem manje opasnom....

[BANAT]

Video sam kolega Saletovu shemu, i deluje relativno jednostavno, medjutim, u komentarima sam video da neki forumasi preporucuju neka druga resenja u vezi delova pojacala, i to me je dosta zbunilo

Saletovi (Sax -Hi -FI) uredjaji jesu maximalno jednostavni i skoro uvek prorade iz cuga , a i delove koje koristi za njihovu gradnju jesu relativno jeftini i lako nabavljivi ,( idealno za Tube DIY pocetnika ) i uz dobre zvucnike ne zvuce lose .Licno sam negde sredinom 70` zapocinjao samogradnju Audio uredjaja sa slicnim cevnim SE pojacalcetom . Dobronamerni komentari uvazenih kolega sa ovog sjajnog sajta jesu uvek dobrodosli i odnose se na razlicita iskustva sa razlicitim upotrebljenim delovima i modifikacijama koji na istoj semi odnosno istom uredjaju umeju da poprave zvuk ali i pouzdanost uredjaju bas dosta ponekada i to ne treba da te zbunjuje . Bitno je da naucis , steknes pozitivna iskustva i samopouzdanje za kasnije slozenije uredjaje i topologije koji obicno bas to traze ali i veca finansijska ulaganja svakako . Naravno vodi Strogo racuna o Opasnim visokim naponima koji obicno postoje kod cevnih uredjaja i koji nisu za Podcenjivanje !!! Poz

[sir Oliver]

- Sa obzirom na godiste i ocigledno neiskustvo NE bi ti preporucio projekte sa visokim naponima u koliko nema nekog iskusnog da nadgleda to sto radis.

- Mnogo toga zbog neiskustva moze da podje naopako i mozes da se povredis sto ni malo nije naivno!

Za pocetak dok ne steknes neko znanje, vezbaj na necem manje opasnom....

Tacno. Evo ja bih mu pomogao ali , kako nadobudni moderator koji ga je onoliko naruzio sto ne zna da cita datasheet za LM, smatra da nemam pojma sa lampama, DACovima , instrumentima i uopste strujom , ne znam dal smem da mu pomazem.

[Dmeister]

Uh, ispade da ovaj moj thread posvadja tu ljude

[Dmeister]

Tacno. Evo ja bih mu pomogao ali , kako nadobudni moderator koji ga je onoliko naruzio sto ne zna da cita datasheet za LM, smatra da nemam pojma sa lampama, DACovima , instrumentima i uopste strujom , ne znam dal smem da mu pomazem.

Sklopicemo nesto valjda, majku mu. Prvo ja skolu da zavrsim , pa cemo preko leta nesto resiti U svakom slucaju, hvala puno na pomoci .

[Sipi]

Tacno. Evo ja bih mu pomogao ali , kako nadobudni moderator koji ga je onoliko naruzio sto ne zna da cita datasheet za LM, smatra da nemam pojma sa lampama, DACovima , instrumentima i uopste strujom , ne znam dal smem da mu pomazem.

Nadobudnost je to sto mislis da je tvoje nasumicno bockanje nacin na koji se treba baviti elektronikom, a jos gore je da takav modus operandi prenosis tom detetu i ohrabrujes ga u tome.

14 godina starosti nije prepreka da se upusti u ucenje - naprotiv. Sa 14 godina ja sam osvojio drugo mesto na republickom takmicenju "Tehnika mladima" sa projektom semafora za utakmice napravljenim od triaka i LEDioda. Uredjaj je radio na 220V~ i bio bezbedan. Ucio sam tada iz Krsticeve "Male skole elektronike" i knjiga koje je izdavala tadasnja "Tehnicka knjiga".

A ti, umesto sto mislis da poentiras ovom "surovoscu prema detetu" bolje mu kazi, kad ste vec komsije, da pre lemilice uzme knjigu u sake da bi kasnije, kad uzme nesto da radi zaista znao sta radi a ne da doceka stare dane pipkajuci po mraku i ne znajuci bazicne stvari kao ti. Na kraju, svi stalno imamo sta da naucimo - nije ni tebi kasno da prestanes da bezis od znanja...

[sir Oliver]

[stein]

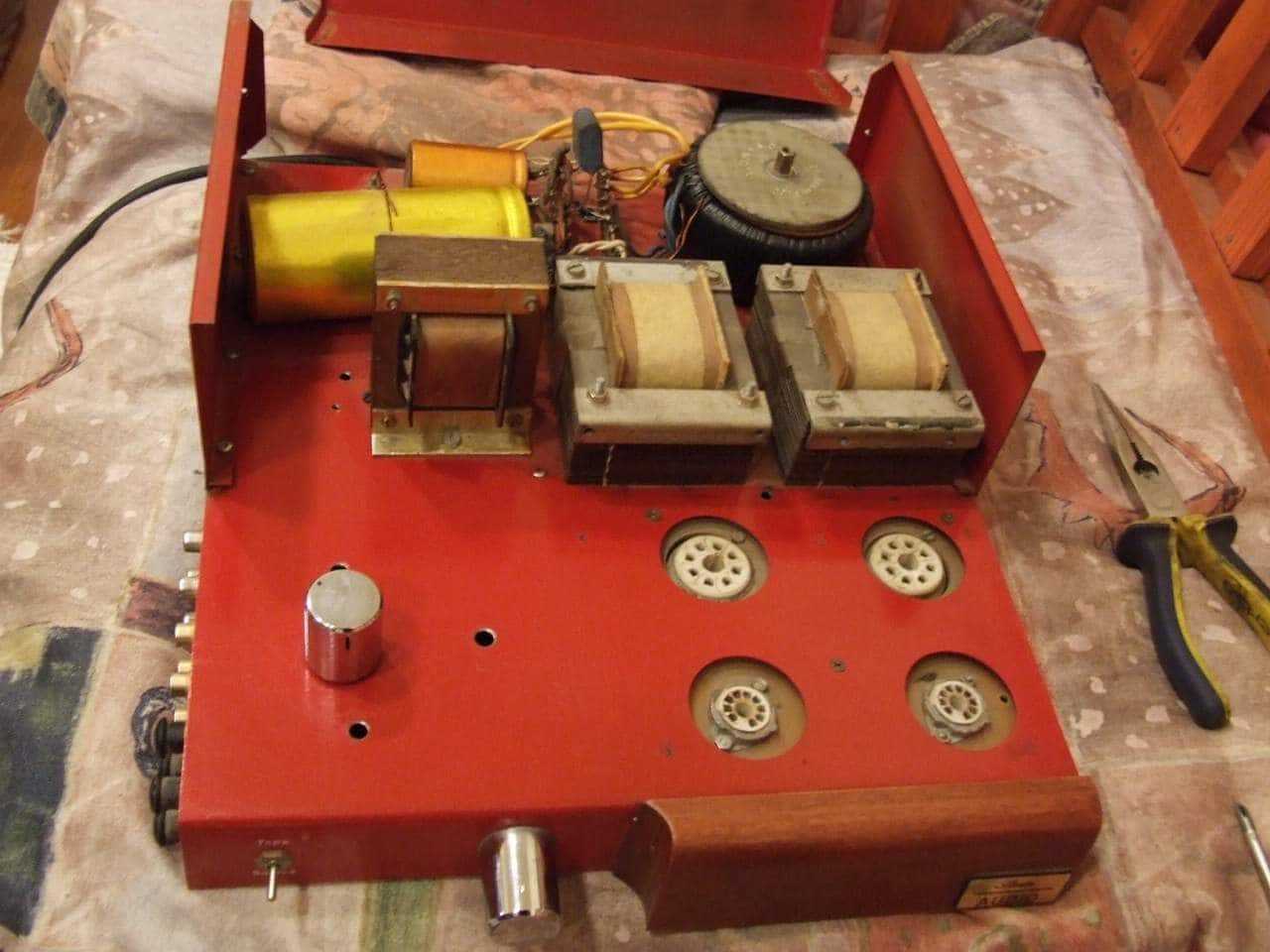

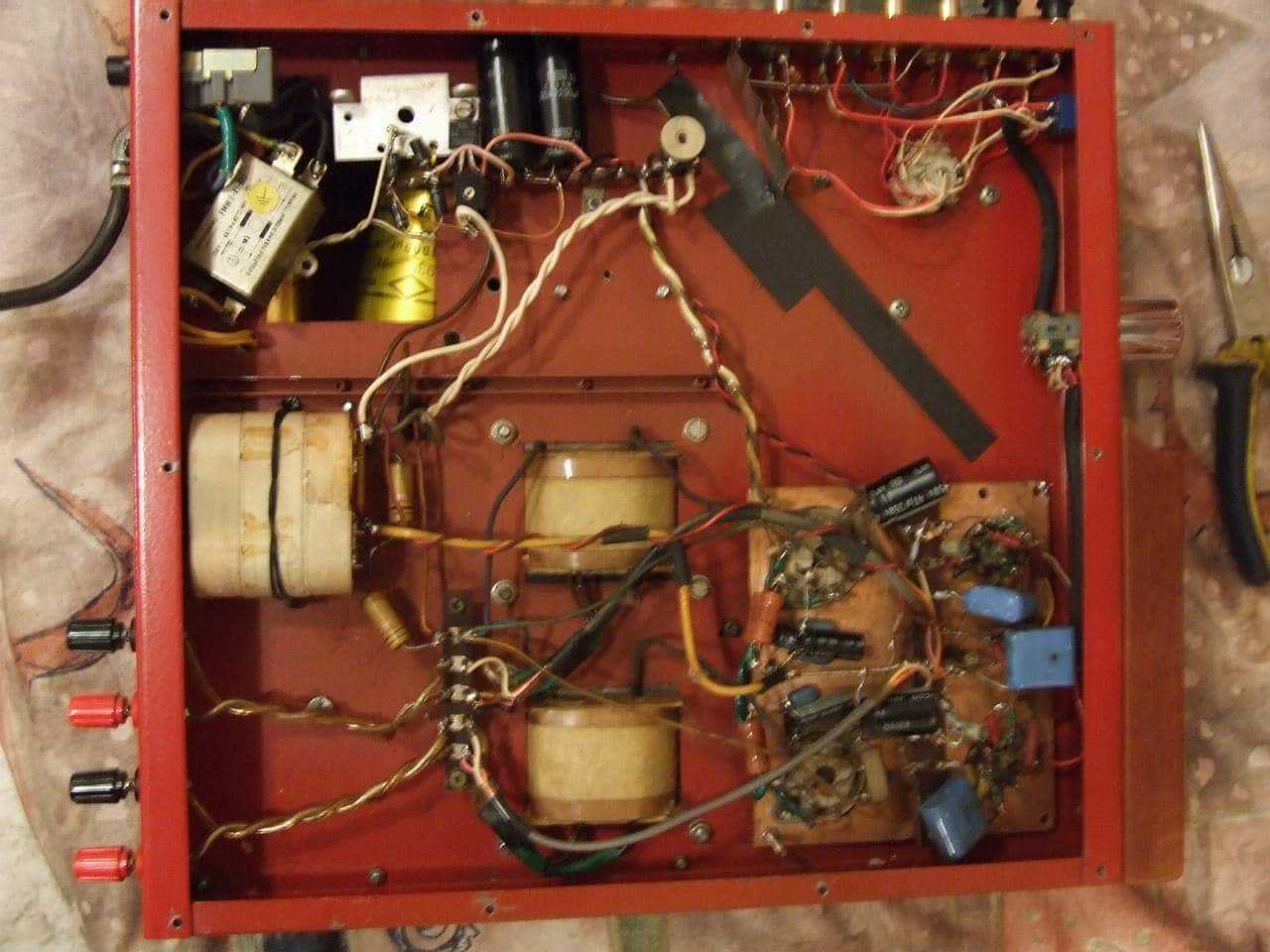

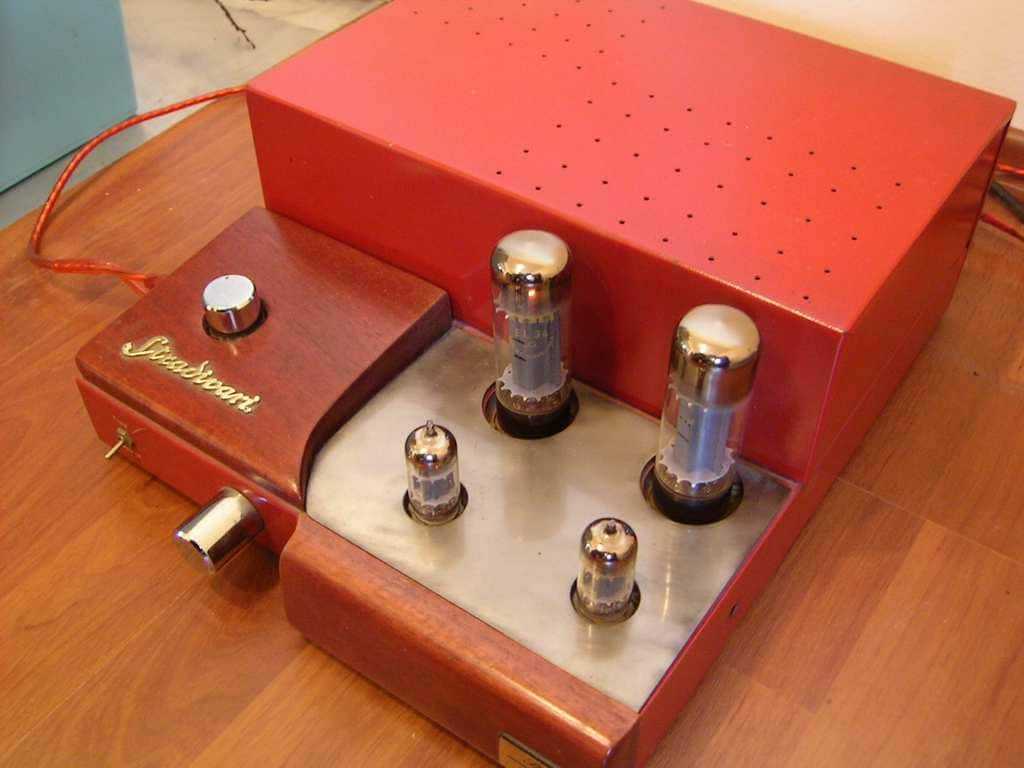

Bez obzira na to šta će Dmeister prvo sagraditi, evo nekoliko sličica pojačala za koje sam dao šemu.

[Dmeister]

Bez obzira na to šta će Dmeister prvo sagraditi, evo nekoliko sličica pojačala za koje sam dao šemu.

Bas lepo izgleda . Samo bih zamolio za shemu za napajanje .

[stein]

E, to nisam nacrtao. U principu, veoma prosto. Posle sekundara (visokonaponskog) ide 4 diode 1N4007 i kreiraju grec, posle ide kondenzator povećeg kapaciteta i prigušnica motana na malo manjem trafou, žica 0.6mmCul, pa koliko stane, ako se dobro sećam, procep je oko 0.4mm (svi "E" limovi idu sa jedne strane, a "I" sa druge) i onda još malo kondenzatora, i odatle na pojačalo kao po šemi. Grejanje EL34 je rađeno naizmeničnim naponom, između dva voda je trimer malo veće snage 100 oma, srednja nožica na masu, a ECC82 se greju sa jednosmernim naponom, TL7805 kome je srednja nožica vezana na masu preko trimera od 1k i trimer podešavan da pod opterećenjem na izlazu da tačno 6.3V...

[vasko]

a mozda 7805 + 2x1N4007 = 5+1.4 = 6.4 ?

[Dmeister]

E, to nisam nacrtao. U principu, veoma prosto. Posle sekundara (visokonaponskog) ide 4 diode 1N4007 i kreiraju grec, posle ide kondenzator povećeg kapaciteta i prigušnica motana na malo manjem trafou, žica 0.6mmCul, pa koliko stane, ako se dobro sećam, procep je oko 0.4mm (svi "E" limovi idu sa jedne strane, a "I" sa druge) i onda još malo kondenzatora, i odatle na pojačalo kao po šemi. Grejanje EL34 je rađeno naizmeničnim naponom, između dva voda je trimer malo veće snage 100 oma, srednja nožica na masu, a ECC82 se greju sa jednosmernim naponom, TL7805 kome je srednja nožica vezana na masu preko trimera od 1k i trimer podešavan da pod opterećenjem na izlazu da tačno 6.3V...

A jel' ti nije problem da nacrtas shemu ? Nisam bas neke stvari razumeo, bilo bi mi mnogo lakse. Nije nista hitno, da znas .
