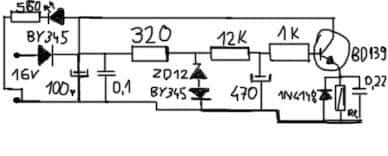

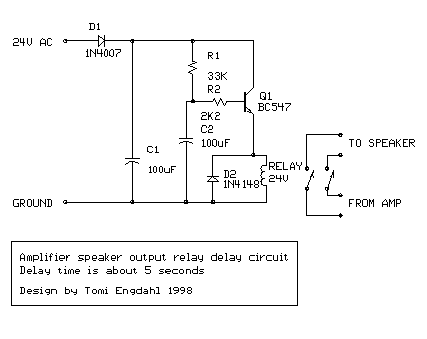

Pigy Napisano April 7, 2011 Share #1 Napisano April 7, 2011 Molim vas drugari,ovu semu sam skinuo sa interneta jer je veoma jednostavna i zavrsava mi posao.Ali je bila za 24V pa sam ja promenio vrednosti da bi je prilagodio za 12V.Uveo sami neke izmene ,umesto BC stavio sam BD139, i stavio u kolu zener diodu,tako da na taj jedan tranzistor sem sto preko njega ide relej ujedno i stabilise napon na 12V, jer ce ulazni napon biti 16V, a relej je za 12V. Problem je to sto na bazi tranzistora imam napon od 6,8V, a na emiteru 5,8V,znaci nemam dovoljnu pobudu.Jer mogu to da resim ako smanjim otpornik prema bazi koji je 12K,brine me i to sto posle otpornika koji ide na zener diodu i na bazu, to su dva otpornika od 560 oma,paralelno tako da daju 280 oma, napon je posle tih otpornika 6,8V!! Sta sam pogresio??Samo da kazem da je greska na crtezu ,nije otpornik od 320 oma kao sto pise vec dva paralelno od 560 tako da daju 280 oma.Evo original seme na kojoj sam izveo izmene! Link to comment Podeli na ovim sajtovima More sharing options...
Peca Napisano April 7, 2011 Share #2 Napisano April 7, 2011 16V AC ili DC? Shto se zezash da stabilishesh napon na 12V za relej? Stavish jedan otpornik i reshen problem.. Link to comment Podeli na ovim sajtovima More sharing options...
Peca Napisano April 7, 2011 Share #3 Napisano April 7, 2011 http://www.rason.org/Projects/transwit/image2.gifparalelno sa R2 stavish otpornik (470-1000uF) i eventualno podignesh vrednost R1... Izrachunash koja vrednost otpornika treba da napravi pad napona na 12V i vezhesh emiter na gnd preko tog otpronika. Link to comment Podeli na ovim sajtovima More sharing options...
Pigy Napisano April 7, 2011 Autor Share #4 Napisano April 7, 2011 16VDC, pa nisam siguran da bi bas prijalo releju da radi na 16V,znam da sam mogao to da resim sa otpornikom,ali posto u semi vec ide tranzistor,hteo sam da ga iskoristim ujedno i da stabilise napon na 12V.Nisam te najbolje razumeo sa tom semom sto si poslao,mozes li to da mis pojasnis prema mojoj-prvoj semi?Pozzz! Link to comment Podeli na ovim sajtovima More sharing options...
misa Napisano April 7, 2011 Share #5 Napisano April 7, 2011 Molim vas drugari,ovu semu sam skinuo sa interneta jer je veoma jednostavna i zavrsava mi posao.Ali je bila za 24V pa sam ja promenio vrednosti da bi je prilagodio za 12V.Uveo sami neke izmene ,umesto BC stavio sam BD139, i stavio u kolu zener diodu,tako da na taj jedan tranzistor sem sto preko njega ide relej ujedno i stabilise napon na 12V, jer ce ulazni napon biti 16V, a relej je za 12V. Problem je to sto na bazi tranzistora imam napon od 6,8V, a na emiteru 5,8V,znaci nemam dovoljnu pobudu.Jer mogu to da resim ako smanjim otpornik prema bazi koji je 12K,brine me i to sto posle otpornika koji ide na zener diodu i na bazu, to su dva otpornika od 560 oma,paralelno tako da daju 280 oma, napon je posle tih otpornika 6,8V!! Sta sam pogresio??Samo da kazem da je greska na crtezu ,nije otpornik od 320 oma kao sto pise vec dva paralelno od 560 tako da daju 280 oma.Evo original seme na kojoj sam izveo izmene!Nije bas obelezeno napajanje, ali iz seme se vidi da je dioda kod otpora od 560 obrunuto postavljena .Pozdrav Misap.s. sto rekose najbolje je staviti jedan opornik na red sa releom. Vrednost otpornika ttreba da bude 1/3 otpornosti relea Link to comment Podeli na ovim sajtovima More sharing options...
Pigy Napisano April 7, 2011 Autor Share #6 Napisano April 7, 2011 Miso,tako se obelezava zener dioda,a otpor i jeste 1/3, posto je otpor releja 1K,a otpornik je 280 oma!Pozz Link to comment Podeli na ovim sajtovima More sharing options...
zocky Napisano April 7, 2011 Share #7 Napisano April 7, 2011 Dioda je dobro postavljena... otpornik zavisi od napona napajanja sklopa i otpornisti špulne relea, može da ispadne i 1/3 ali ne mora da znači da je uvek tolio Link to comment Podeli na ovim sajtovima More sharing options...
Pigy Napisano April 7, 2011 Autor Share #8 Napisano April 7, 2011 Ljudi,ali zasto je meni napon na releju 6V ?? Link to comment Podeli na ovim sajtovima More sharing options...
Nesic Napisano April 7, 2011 Share #9 Napisano April 7, 2011 A jel mora baš takva šema za taj relej? Link to comment Podeli na ovim sajtovima More sharing options...
sp300b Napisano April 7, 2011 Share #10 Napisano April 7, 2011 Problem je to sto na bazi tranzistora imam napon od 6,8V, a na emiteru 5,8V,znaci nemam dovoljnu pobudu.Sa Vbe od 1V imaš praktično tranzistor u zasićenju.Nešto si nam loše preneo/objasnio Link to comment Podeli na ovim sajtovima More sharing options...
Peca Napisano April 7, 2011 Share #11 Napisano April 7, 2011 ajde, kad stignem kuci okachicu shemu koju sam ja pravio XY puta Ako ti neko ne reshi problem do tada Probaj da "prebacish" relej i diodu na kolektor, a emitor vezhesh direkt na gnd... Znachi ide V+ pa jedan kraj kalema releja, drugi kraj kalema na kolektor, a emiter na gnd. jos bolje, emiter nemoj vezati direkt na gnd vec preko 120 ohma otpornika... Mislim da cesh dobiti priblizhno 12V Link to comment Podeli na ovim sajtovima More sharing options...

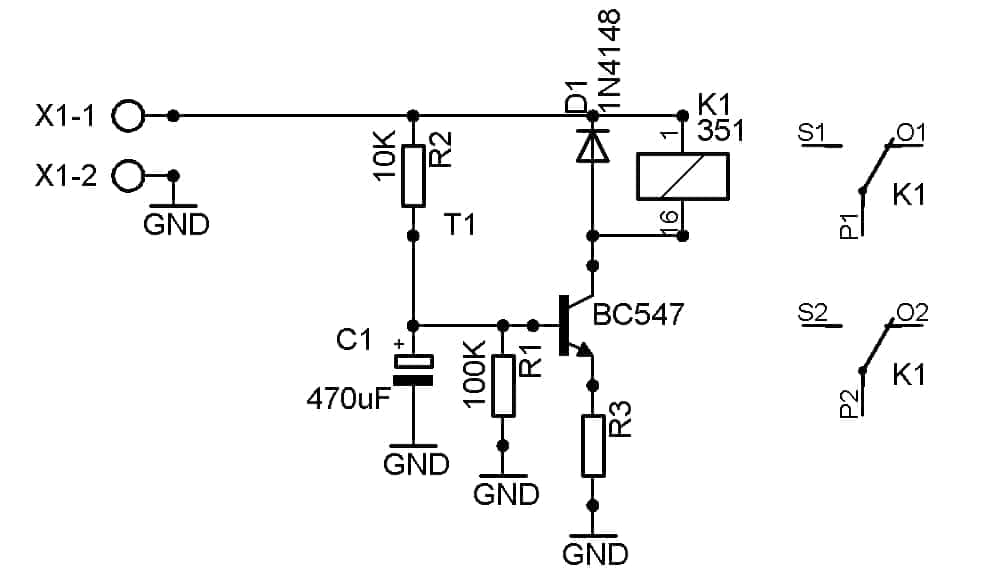

Peca Napisano April 7, 2011 Share #12 Napisano April 7, 2011 Evo je shema pa kojoj sam ja pravio nekoliko puta. Povecavanjem vrednosti R2 ili C1 (ili oboje) ti se povecava vreme za koje se ukljuchuje relej. Sa R3 pravi odgovarajuc pad napona za relej.. Ako imash 16 V, a hocesh 12V i relej, recimo, troshi 50mA, to ti je (16-12)/0.05=80, ili 82ohma (standardna vrednost) Link to comment Podeli na ovim sajtovima More sharing options...
Peca Napisano April 7, 2011 Share #13 Napisano April 7, 2011 Pardon, zaboravio da attach-ujem shemu... Verovatno sad sve iritiram shto pishem jednu rechenicu u 3 poruke:) Izvinjavam se... Link to comment Podeli na ovim sajtovima More sharing options...
Impuls Napisano April 7, 2011 Share #14 Napisano April 7, 2011 Problem ti je razlika u pojacanju Bc547 i Bd139 pa zbog malog strujnog pojacanja nemas kroz otpronik od 12k dovoljno struje za pobudu BD139. Ovo mozes lako proveriti ako izmeris napon na zenerici i trebao bi da je 12,6V a na bazi 6,8. To znaci da ti je struja baze 5,8 podeljeno sa 12+1k a to je ispod pola mili ampera. Ako bi smanjio otpornik od 12k poremetio bi vremensku konstantu. Probaj umesto BD139 neki darlington i to bi trebalo resiti problem Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano April 7, 2011 Share #15 Napisano April 7, 2011 Dodao bih kao preporuku za tranzistor: BC517. Link to comment Podeli na ovim sajtovima More sharing options...
Pigy Napisano April 8, 2011 Autor Share #16 Napisano April 8, 2011 Ok,probacu i tu drugu semu,ali posto sam vec stavio elemente ba plocicu i sve zalemio,ja bih da pokusam da to proradi.Pretpostavljao sam da je to zbog malog naponskog pojacanja BD tranzistora,verovatno kad bih smanjio otpornik od 12K,tad bi mi trebala mnogo veca vrednost za elektrolit.Tacno je da imam 12,6V napon na zenerici a posle nje ili konkretno posle tog otpornika od 280 oma(na semi greskom pise 320 oma) imam 6,8V.Nisam stavljao BC tranzistore iz razloga sto sam mislio da ce se ipak grejuskati posto ide i stabilizacija napona odnosno 16-12=4V X 0,05A = 200mW.Mogu li posto su mi pri ruci BC287 a on je PNP mogu li njega da koristim,aaaa verovatno nemogu jer bi mi trebao negativni prenapon za bazu,jel tako? Ili mogu li BC109,stim sto verovatno bih onda trebao da skinem zenericu i da stavim otpornik za stabilizaciju napona,jer onda bi tranzistor samo bio u kolu releja a ne bi vrsio stabilizaciju napona.Inace relej trosi 12,5mA struje.Ili mozda da vezem u darlington spoju BC109 i BD139?Pozz! Link to comment Podeli na ovim sajtovima More sharing options...
Pigy Napisano April 8, 2011 Autor Share #17 Napisano April 8, 2011 Impuls, a dali ima veze dali relej ide preko kolektora ili emitera,posto neki drugari mi kazu da preko emitera nece proraditi ova sema?Koliko sam video BC109 je dobra zamena za BC547,jos i ima vecu disipaciju i Ic.Mogi li onda posto mi je zener dioda 2W, da regulisem napon samo preko nje a ne i preko tranzistora,pa bi onda olaksao tranzistoru jer bi pad napona od 16 ba 12V iso preko zener diode?Pozz! Link to comment Podeli na ovim sajtovima More sharing options...
misa Napisano April 8, 2011 Share #18 Napisano April 8, 2011 Miso,tako se obelezava zener dioda,a otpor i jeste 1/3, posto je otpor releja 1K,a otpornik je 280 oma!PozzPa nece bas da bude tako. Na slici je dioda koju sam obelezio i to je oznaka za LED diodu. Bez obzira na ovo, ako je na samoj plocici u dobrom smeru okrenuta ima dve problematicne tacke sto su vec drugi pomenuli tj., otpornik 560||560 bi trebalo verovatno da bude jos manji npr 200Ohm.Otpor od 12KOhm moze najvise da bude 4.7K ili sto neko rece da se stavi darligton tranzistor. Ako se menja otpornik od 12K mora ogovarajuce da se promeni i C od 470uF da bi se zadrzala vremenska konstanta R*C.Pozdrav Misa Link to comment Podeli na ovim sajtovima More sharing options...
Pigy Napisano April 8, 2011 Autor Share #19 Napisano April 8, 2011 Misa,stavicu BC109, i relej cu staviti da mi ide preko kolektora a ne emitera, a evo sada prepravljam, pa cu na bazu staviti 100K umesto 12K, i stabilizacija mi nece ici preko tranzistora nego samo zenewr dioda jer je 2W?Savet?Pozz Link to comment Podeli na ovim sajtovima More sharing options...
Pigy Napisano April 8, 2011 Autor Share #20 Napisano April 8, 2011 Probacu sad da napravim po onoj semi koju si mi postovao,pa cu javiti...pozzz Link to comment Podeli na ovim sajtovima More sharing options...
Peca Napisano April 8, 2011 Share #21 Napisano April 8, 2011 Ma, skoro bilo koji NPN tranzistor ce ti raditi posao... BC547, BD139, ja chesto koristim BS170 (N type mosfet)... Samo da je dovoljno jak za relej i to je to... Link to comment Podeli na ovim sajtovima More sharing options...
Pigy Napisano April 8, 2011 Autor Share #22 Napisano April 8, 2011 A posto ce mi napon napajanja biti 17V,onda na emiteru tranzistora treba da bude 17V-12V / 0,0125A =400 ohm ili standardna vrednost 390 ohm.........jel tako? A disipacija ce biti 0.0125A X 5V = 0.0625W ,tako da ladno otpornik 1/4W ce odraditi posao??Ja sam stavio na bazu da bude 47K,posto mi nesto malo 10K, s obzirom da BC109 ima pojacanje hfe = 560.Probacu za vikend pa cu javiti,hvala i pozz! Link to comment Podeli na ovim sajtovima More sharing options...
