Power switch and soft start

[viktor1986]

Da podelim i sa ostalim clanovima foruma moju verziju soft start-a i prekidaca uz pomoc releja. Pritiskom na prekidac(nije taster taster!) S1 dovodimo mrezni napon na primar transformatora TR1 i na izlazu LM7812 ce biti +12V DC. Releji RL1 i RL2 se ukljucuju a takodje i uloga varistora. Nakon 1.6 sekunde RL3 se ukljucuje i kratkospaja otpornike R3-R6. Za J7 i S1 koristite redne kleme sa 2.54mm rasterom. Ko ne zeli soft start kratkospaja kontakte na RL3 i nema potrebe da montira otpronike R2-R6, IC1, C5 i C6 a takdoje i D6. Toliko od mene, ja sam 90% delova za sebe porucio, jos samo da vidim da li stavljam soft start ili ne i to je to. Ko zeli da pravi ovo neka pravi samo za sopstvene potrebe, ni slucajno nesto drugo inace Podelio sam ovo sa vama pa cenite ukazano poverenje.

Power switch and soft start.zip

[Quattor]

Da podelim i sa ostalim clanovima foruma moju verziju soft start-a i prekidaca uz pomoc releja. Pritiskom na prekidac(nije taster taster!) S1 dovodimo mrezni napon na primar transformatora TR1 i na izlazu LM7812 ce biti +12V DC. Releji RL1 i RL2 se ukljucuju a takodje i uloga varistora. Nakon 1.6 sekunde RL3 se ukljucuje i kratkospaja otpornike R3-R6. Za J7 i S1 koristite redne kleme sa 2.54mm rasterom. Ko ne zeli soft start kratkospaja kontakte na RL3 i nema potrebe da montira otpronike R2-R6, IC1, C5 i C6 a takdoje i D6. Toliko od mene, ja sam 90% delova za sebe porucio, jos samo da vidim da li stavljam soft start ili ne i to je to. Ko zeli da pravi ovo neka pravi samo za sopstvene potrebe, ni slucajno nesto drugo inace Podelio sam ovo sa vama pa cenite ukazano poverenje.

[Nesic]

Da podelim i sa ostalim clanovima foruma moju verziju soft start-a i prekidaca uz pomoc releja. Pritiskom na prekidac(nije taster taster!) S1 dovodimo mrezni napon na primar transformatora TR1 i na izlazu LM7812 ce biti +12V DC. Releji RL1 i RL2 se ukljucuju a takodje i uloga varistora. Nakon 1.6 sekunde RL3 se ukljucuje i kratkospaja otpornike R3-R6. Za J7 i S1 koristite redne kleme sa 2.54mm rasterom. Ko ne zeli soft start kratkospaja kontakte na RL3 i nema potrebe da montira otpronike R2-R6, IC1, C5 i C6 a takdoje i D6. Toliko od mene, ja sam 90% delova za sebe porucio, jos samo da vidim da li stavljam soft start ili ne i to je to. Ko zeli da pravi ovo neka pravi samo za sopstvene potrebe, ni slucajno nesto drugo inace Podelio sam ovo sa vama pa cenite ukazano poverenje.

Radi li ovo u praksi? Lepa je pločica, sredi malo to oko IC-a, baš bode oči taj jumper.

[viktor1986]

Radi li ovo u praksi? Lepa je pločica, sredi malo to oko IC-a, baš bode oči taj jumper.

Jos uvek nije isprobano mada ne bi trebalo da bude bilo kakvih problema! Plocicu treba da narucim kod Milana a kada stignu preostali delovi onda sledi sastavljanje. Sta preporucujes, kako da sredim taj deo oko IC-a? Sto se tice kratkospojnika, zasto bode oci?

[Nesic]

Mislim da je ipak bolje probati kako to radi pa tek onda prezentovati. Ali ok, to je moje mišljenje. Zamisli kinezi ovo cepnu na ebay, ljudi kupe, a ono ne radi kako valja. Joke :)Jumper izbaci nekako, rasporedi elemente malo drugačije, jednostavna je pločica, mislim da nije potreban. One male blokove bih ja stavio bliže nogicama TO220 regulatora.

[viktor1986]

Mislim da je ipak bolje probati kako to radi pa tek onda prezentovati. Ali ok, to je moje mišljenje. Zamisli kinezi ovo cepnu na ebay, ljudi kupe, a ono ne radi kako valja. Joke :)Jumper izbaci nekako, rasporedi elemente malo drugačije, jednostavna je pločica, mislim da nije potreban. One male blokove bih ja stavio bliže nogicama TO220 regulatora.

Pa eto, malo sam pozurio mozda, mada ne verujem. Bobane, pogledaj semu i reci mi razglog zbog cega ovo ne bi radilo. Sa moje strane gledista nema razloga da ne proradi iz prve kako valja i kako je zamisljeno. Trudio sam se da bude sto bolje uradjeno, ako neko ima neke predloge neka pise. Potrosio sam dosta vremena na crtanje i na razmisljanje kako uraditi bolje, iskreno se nadam da nece biti iznenadjenja. Za 2-3 nedelje mi stizu preostale komponente pa ce tada biti proba ovog kola. Ako su kinezi toliko nestrpljivo, sta da im ja radim?! Nije bas tako jednostavno izbaciti jumper. Mogu da ga izbacim ali u tom slucaju treba seci nozicu 7 na NE555 kolu i tuda provuci GND vod. Nikakav problem! Mozda tako i uradim. Sto se kondenzatora tice...Sta znam, radio sam prema Ilimzn-ovim porukama. Posle greca da ide mali blok a zatim elektrolit, zatim elektrolit i opet blok. Gledam datasheet, u njemu pise da je blok na ulazu LM7812 potreban ukoliko je LM7812 znatno udaljen od filtera(kondenzatora 1000uF). Za CO tj. kondenzator od 100nF da popravlja stabilnost i odziv. Mislim da je dobro ovako kako je kod mene jer ja imam 22uF u paraleli sa 100nF i poslednji kond. je 100nF...

[Nesic]

Tvoj izbor, ali ja bih prvo probao kako to radi, pa bih tek onda predstavio ovako jedno lepo rešenje.

[Quattor]

Svaka čast na trudu, no ovako nešto jednostavno si mogao da sklopiš direktnim vezivanjem elemenata i da polemiš sve u vazduhu. Zatim bi ovo mogao i da testiraš. Najinteresantnije je na trenutak prekinuti napajanje i videti kako sklop reaguje na ovo. Džaba cela konstrukcija ako elektronika ne odreaguje kako treba na kratkotrajni prekid u napajanju ili na uključ.-isključ.-uključ. Ovo čega si se ti latio, nije ni jednostavno (bez obzira na mali br. elemenata) ni bezbedno. Fail ovde i moguće je da krene "burn baby burn", očas posla. Preporučujem studiranje servisnih manuala i razmišljanje na temu zašto je to baš tako...

[viktor1986]

Ovo trenutno imam od delova...

Sastavicu ovo pa cu probati da vidim kako se ponasa. Hvala Quattor.

Uploaded with ImageShack.us

[viktor1986]

Sledece nedelje mi stizu preostali delovi za ovaj uredjaj a prethodnih dana, a i danas, sam radio neka testiranja u p2p fazonu. Sto puta moze da se ukljucuje i iskljucuje naizmenicno i samom sklopu nista nece 'faliti. Prilikom ukljucenja prekidaca, relej koji dovodi fazu gotovo trenutno ukljucuje a nakon nekog vremena, cija je konstanta 1.1 * R * C, drugi relej se ukljuci i prespoji snazne otpornike za soft start. E sada, kada iskljucim prekidac ne mogu bas da procenim koji se relej prvo ugasi, odprilike se istovremeno gase oba releja. Mozda bi bolje bilo da se prvo ugasi relej koji dovodi fazu a da se zatim ugasi relej za soft start? Sve ovo je radjeno bez torusnog transformatora, dakle releji su ukljucivani u prazno.

[viktor1986]

Ovo su najnoviji fajlovi pa ako nekome zatreba...Evo i par slika!

Slika1

Slika2

Power switch and soft start rev2.pdf

Prekidac i soft start raspored.pdf

Prekidac i soft start pcb.pdf

[Ја sam sam]

Свака част , јел једна за мене ?

[viktor1986]

Свака част , јел једна за мене ?

Ahhaaa...Biraj koju 'oces! Radio sam dve plocice jer ce sve biti u dual mono varijanti. Samo treba da podesim vremensku konstantu na soft startu, umesto sadasnjih 22uF treba staviti 47uF kao sto je i na semi oznaceno. Uostalom sve je to promenljivo i zavisi od upotrebljenog transformatora.

[apexaudio]

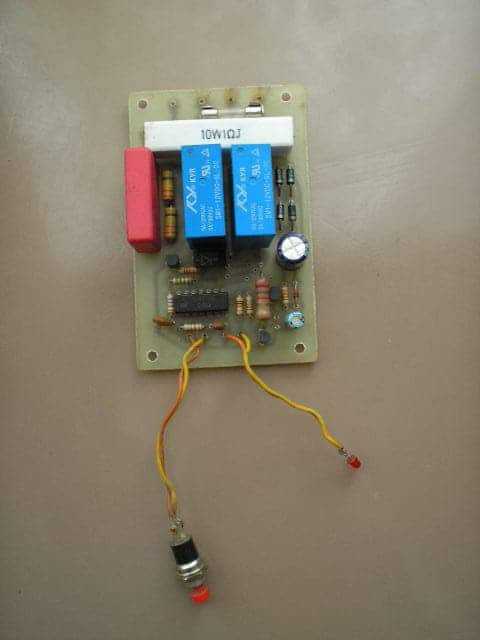

Nekad sam koristio ovaj sklop sa 4011 za ukljucivanje i iskljucivanje uredjaja jednim tasterom ima soft-start, napajanje je mrezno (ne koristi transformator).

[viktor1986]

Nekad sam koristio ovaj sklop sa 4011 za ukljucivanje i iskljucivanje uredjaja jednim tasterom ima soft-start, napajanje je mrezno (ne koristi transformator).

Lepo i zanimljivo Apex ali ja nisam hteo da koristim kondenzator , stavio sam trafo da ne mislim, skuplje jeste na moj nacin i gabaritno vece ali nisam zeleo da mislim previse o tome. Neki su imali problema sa otkazivanjem upravo tog kondenzatora! A i koliko se secam, nesto mi je suvise mali bio delay na soft startu kada sam koristio tu Elektror semu, zato sam odradio na ovaj nacin. Neki kazu da je 0.5s dovoljno, na forumima pisu da nekim transformatorima treba cak 1s ili 1.5s da se stabilizuju... Postavi plocicu i raspored elemenata, sigurno ce biti ljudi kojima ce to biti potrebno.

[Ја sam sam]

Neki kazu da je 0.5s dovoljno, na forumima pisu da nekim transformatorima treba cak 1s ili 1.5s da se stabilizuju... Postavi plocicu i raspored elemenata, sigurno ce biti ljudi kojima ce to biti potrebno.

Довољна су и два транзистора два отпорника и кондезатор ( кашњење ) са масе на базу првог Тр. Нема потребе за било каквим колима.Увек сам волео простије типове.

[apexaudio]

Довољна су и два транзистора два отпорника и кондезатор ( кашњење ) са масе на базу првог Тр. Нема потребе за било каквим колима.Увек сам волео простије типове.

Soft-start je tako i izveden, 4011(cetvorostruko NI kolo) koristi se kao bistabil za ukljucuvanje i iskljucivanje jednim pritiskom na tasterom i kao driver za standbay LED diodu, lako se nabavlja, pouzdano radi i kosta isto kao jedan BC tranzistor. Sema je originalna nije iz Elektor-a, ako neko ima semu iz Elektora ili link neka podeli. Kondenzator nije problem ako je za 400V AC cak je sigurniji od trafoa, problem je sto je ceo sklop pod mreznim naponom pa je dodirivanje zica od LED diode ili tastera opasno po zivot!!!

[Ја sam sam]

Ово на шта сам мислио има своје напајање, значи независно!

[misa]

Soft-start je tako i izveden, 4011(cetvorostruko NI kolo) koristi se kao bistabil za ukljucuvanje i iskljucivanje jednim pritiskom na tasterom i kao driver za standbay LED diodu, lako se nabavlja, pouzdano radi i kosta isto kao jedan BC tranzistor. Sema je originalna nije iz Elektor-a, ako neko ima semu iz Elektora ili link neka podeli. Kondenzator nije problem ako je za 400V AC cak je sigurniji od trafoa, problem je sto je ceo sklop pod mreznim naponom pa je dodirivanje zica od LED diode ili tastera opasno po zivot!!!

Je'l moze sema da ne nagadjamo.Pozdrav Misa

[ManicP]

Lepo i zanimljivo Apex ali ja nisam hteo da koristim kondenzator , stavio sam trafo da ne mislim, skuplje jeste na moj nacin i gabaritno vece ali nisam zeleo da mislim previse o tome. Neki su imali problema sa otkazivanjem upravo tog kondenzatora! o.

Kod tog kondenzatora ima caka. Treba koristiti blok kondenzator klase X2. Oni obično na sebi imaju oznaku MKP x2 ili 250V x2 ili sl. (često piše i kao 275VAC). Pravljeni su baš za namenu da rade u filterima i sl. sa linijskim naponom i mogu normalno da rade i sa prisutnim pikovima napona do 2,5kV. Taj ne otkazuje baš tako lako i on treba da se koristi u pomenutom soft startu.Turiš običan blok kond i eto lošeg iskustva pri prvom penaponu...
